文件编号：YN3TH/C/Q-E-S-标管-01 技术管理部、质量平安部、创立办保天光、周红发布日期：2021年12月实施日期：2021年12月施工现场平安质量标准化施工图册工地大门-------------- 3 围墙--------------- 5 平安警示镜--------------6 黑板报、图牌栏、宣传栏做法-----7 临时设施------------8 现场厕所------------9 现场试验室做法----------10 木工棚、钢筋加工棚-------11 搅拌机棚------------1 2 平安通道做法---------1 3 配电箱做法----------1 5 楼梯、楼层和阳台临边防护示意图--17 屋面、楼层临边防护图-----18 基坑周边防护示意图-------20 洞口防护--------------21 电梯口防护--------------22 脚手架剪刀撑、踢脚板做法----23 脚手架搭设示意图---------24 型钢脚手架示意图---------25 悬挑卸料平台搭设示意图----26 落地式卸料平台搭设示意图----27 双笼吊、施工电梯接料平台---28 施工机具防护-------------30 斜道------------------31 施工用电---------------32 材料堆放-------------35 施工场地-------------36工地大门 (按建工集团要求)两开门洗车槽四开折叠门在大门内侧设300×400洗车槽，设置最少3级沉淀池，设砖砌分类垃圾堆放池。
在大门内侧设砖砌或活动房值班室，建立门卫制度，值班室内设临时平安帽使用制度。
两开门详细尺寸四开折叠门详细尺寸围墙两侧以外围墙按上图做，墙面刷涂料后做公司宣传标语，围墙顶插云南三建小彩旗。
在偏僻地方施工，除正面外，可采用围挡，高度不小于，围挡材料优先采用彩钢瓦，根底采用240砖根底，固定彩钢瓦的钢管埋入不小于400mm，间距不大于3m，内侧适当加钢管斜撑。
超详细标准化施工样板，还不赶紧看看！一、道路与场地硬化1.1道路硬化厚度：平整路基，道路模板应顺直、牢固确保成型质量。
浇筑厚度15~20cm 振捣密实，压平收光。
1.2加工场地坪处理：平整场地，混凝土浇筑厚度5cm。
部分材料堆放场地可直接铺碎石。
道路硬化实景样板二、钢筋加工区2.1.围档搭设材料：钢管、木方、小块九夹板拼钉。
高度：900mm。
色彩：上下各150mm蓝色油漆色带，中间刷白色油漆。
实景样板：2.2.加工房搭设尺寸：根据场地情况可搭设12m8m4m（8m6m4m），四周悬挑1.5m。
眉头高度：600mm，采用小块九夹板拼钉。
杆件间距：2m（中间并排设双立杆、每一大角设三根立杆）。
顶层防水作法：双层防护中的上面层搭成斜面，满铺竹挑后盖彩钢瓦。
广告与色彩：眉头贴广告标语（标语红底白字黄边），立杆、水平杆刷黄色油漆，斜撑杆刷蓝色油漆。
配电箱安装：分配电箱和开关箱集中布置在同一立面、同一高度。
实景样板：钢筋房实景样板2.3.原材分格与分区堆放尺寸：分格桩选用16号槽钢焊制，桩高800mm,间距1000mm.色彩：桩上刷400mm一道黄蓝色油漆。
实景样板：2.4.标识标牌三、搅拌站3.1.搭设材料：钢管、木方、竹纤板、彩钢瓦、竹挑板。
3.2.搭设尺寸：单台安装6m4m4m高。
3.3.计量台：底坑尺寸1.4m0.9m0.2m深，称台盖板尺寸：1.35m0.85m0.15m。
底坑应每班清理。
3.4.色彩美化:搅拌房顶部立面周圈刷500mm高蓝色色带，底部高度1m范围内立面刷150mm宽蓝黄相间斜纹，角度60。
进料口和出料口周圈150mm宽范围内刷100mm一道的蓝黄相间色斜纹.3.5.标识标牌：进料口处挂操作规程和验收合格牌，喷计量台和XX号搅拌台。
3.6.实景样板：四、安全通道4.1.车行通道：a、尺寸：净高5m，净宽5.5m。
采用钢管搭设成500mm500mm钢管柱，间距3m。
b、色彩：立杆、水平杆刷黄色，斜撑杆刷蓝色。
最全最新标准化工地，80张现场图
办公区全景
旗台
超英精神展板
大气整洁的现场
二级配电箱防护棚
自制可移动式吸烟点并配置灭火器
基坑临边防护
楼梯组装式防护栏杆
塔吊防攀爬
现场设置太阳能路灯
自制环保花篮自制环保花篮
实体样板展示区
铝模施工样板
铝模支撑体系样板
铝模成形质量（实体质量）
水井施工(机电)
楼板厚度控制器
泵管成品支架
成品钢筋马道
排砖图
过梁
企口
构造柱
铝模深化-下挂板深化
铝模深化-全现浇外墙深化
铝模深化-卫生间反坎深化。

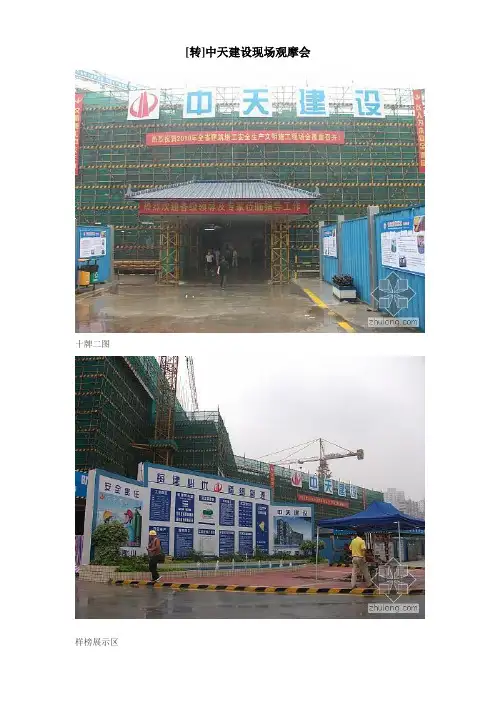

[转]中天建设现场观摩会十牌二图
样榜展示区
场区道路
班前讲评台总配电房
消防器材、右侧中间红色的是消防。
园门
机修车间
大门入口围挡景观
搅拌机、砂浆机防护棚远看防护棚
防护棚
防护棚特写
防护棚内配电箱、防爆灯
配电箱
大门口洗车槽
吸烟区来个特写
通道吊顶
通道口
地下室通道口
施工口
楼层施工口楼梯口防护
外架及塔吊附墙操作台
卫生间
洗手间内部
口宣传栏
后花园
临时车库
后花园近照宣传栏
排水沟
现场办公室
办公室正立面
楼梯支模样板
样板2样板3
样板4
样板5样板6
样板7
样板8
机修车间内1
机修车间内2
机修车间3机修车间内4
机修车间内5
材料堆放分隔区
中天另外项目的图片
观摩会现场
民工学校宣传栏
水泥罐防尘
塔吊口围护堆放
防护棚
爆模处理
大门口限速牌
墙上壁画1
墙上壁画2
壁画3
壁画4
壁画5壁画6
室内标高线
指引牌
调直防护棚
箱
报警器
厕所
施工围墙
国内塔吊四大之一，总部在辽宁。
宣传栏。
建筑工程安全文明施工标准化图（一）工地大门及围墙1、工地大门：采用砖砌体做门柱，截面尺寸为1.0×1.0m，大门净宽6.0m，高6.5m，门楣高1.5m，净高5.0m，门柱从地面起2.0m为蓝色，门楣为蓝色，其余部位为白色。
门楣从左至右标上标上企业标志，用宋体字标上企业名称。
字体高度1.1m，上下左右居中。
在右大门上开一个900mm（宽）×1800mm（高）的小门，以方便施工人员进出。
大门中部布置1.0m高铁，刷涂成蓝色。
大门右侧围墙均匀布置“五牌一图”，左侧围墙布置企业简介，大小为900mm（宽）×1400mm（高），牌间间距200mm。
工地大门2、围挡：围墙采用砖砌体（18墙），高度2.0m，每间隔6.0m设置一道370×370mm砖柱。
墙体颜色为白色，上端0.2m、下端0.3m为蓝色，墙体中部用蓝色隶书字体标上企业名称。
大门正立面图（二）安全通道1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。
2、安全通道防护采用Ф48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危险半径），宽度4000mm，高度为3800mm。
3、通道采用双层防护，两层之间间距无为800mm，顶层满铺脚手板，下层铺设50×100@350木坊，上订18mm厚木胶合板。
4、安全通道防护棚顶层设置防护栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警示油漆，并满挂密目网。
5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆控制伸出立杆外侧100mm。
6、安全通道防护棚进口两侧应搭设钢管立柱（900×900），在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。
安全通道效果图1-1剖面图 2-2剖面图3-3剖面图（三）临边、洞口防护1、水平洞口（1）边长在25～200mm（含200mm）的洞口防护洞口楔紧两根木方，洞口上盖18mm厚木胶合板，并用铁钉定牢，面刷红白相间的警示油漆，间距20cm，角度45°。

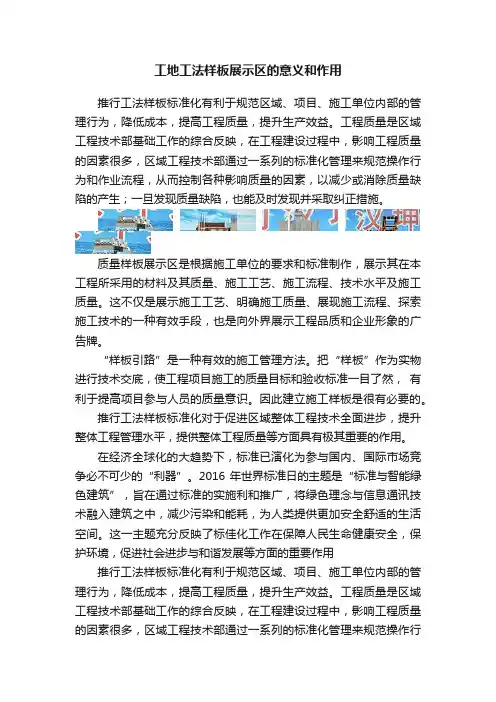

工地工法样板展示区的意义和作用推行工法样板标准化有利于规范区域、项目、施工单位内部的管理行为，降低成本，提高工程质量，提升生产效益。
