换热器的特点(1)

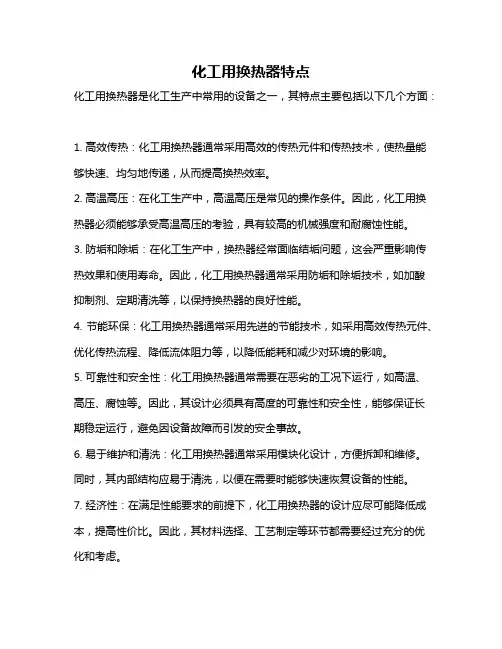

化工用换热器特点
化工用换热器是化工生产中常用的设备之一，其特点主要包括以下几个方面：
1. 高效传热：化工用换热器通常采用高效的传热元件和传热技术，使热量能够快速、均匀地传递，从而提高换热效率。

2. 高温高压：在化工生产中，高温高压是常见的操作条件。

因此，化工用换热器必须能够承受高温高压的考验，具有较高的机械强度和耐腐蚀性能。

3. 防垢和除垢：在化工生产中，换热器经常面临结垢问题，这会严重影响传热效果和使用寿命。

因此，化工用换热器通常采用防垢和除垢技术，如加酸抑制剂、定期清洗等，以保持换热器的良好性能。

4. 节能环保：化工用换热器通常采用先进的节能技术，如采用高效传热元件、优化传热流程、降低流体阻力等，以降低能耗和减少对环境的影响。

5. 可靠性和安全性：化工用换热器通常需要在恶劣的工况下运行，如高温、高压、腐蚀等。

因此，其设计必须具有高度的可靠性和安全性，能够保证长期稳定运行，避免因设备故障而引发的安全事故。

6. 易于维护和清洗：化工用换热器通常采用模块化设计，方便拆卸和维修。

同时，其内部结构应易于清洗，以便在需要时能够快速恢复设备的性能。

7. 经济性：在满足性能要求的前提下，化工用换热器的设计应尽可能降低成本，提高性价比。

因此，其材料选择、工艺制定等环节都需要经过充分的优化和考虑。

换热器主要参数及性能特点The Standardization Office was revised on the afternoon of December 13, 2020换热器主要参数及性能特点主要控制参数板水加热器的主要控制参数为水加热器的单板换热面积、总换热面积、热水产量、换热量、传热系数K、设计压力、工作压力、热媒参数等。

性能特点（1）换热量高，传热系数K值在3000~8000W/(m2²K)范围，高于其它换热器型式。

（2）板式换热器具有很高的传热系数，就决定了它具有结构紧凑、体积小的特点，在每立方米体积内可以布置250平方米的传热面积，大大优于其它种类的换热器。

艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。

ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。

ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。

ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。

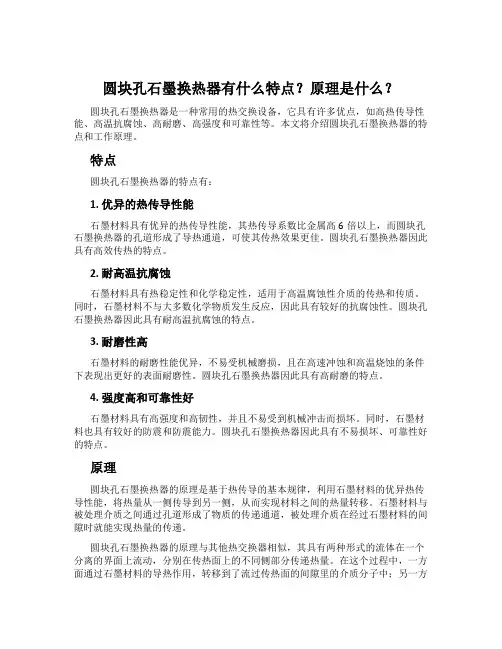

圆块孔石墨换热器有什么特点？原理是什么？圆块孔石墨换热器是一种常用的热交换设备，它具有许多优点，如高热传导性能、高温抗腐蚀、高耐磨、高强度和可靠性等。

本文将介绍圆块孔石墨换热器的特点和工作原理。

特点圆块孔石墨换热器的特点有：1. 优异的热传导性能石墨材料具有优异的热传导性能，其热传导系数比金属高6倍以上，而圆块孔石墨换热器的孔道形成了导热通道，可使其传热效果更佳。

圆块孔石墨换热器因此具有高效传热的特点。

2. 耐高温抗腐蚀石墨材料具有热稳定性和化学稳定性，适用于高温腐蚀性介质的传热和传质。

同时，石墨材料不与大多数化学物质发生反应，因此具有较好的抗腐蚀性。

圆块孔石墨换热器因此具有耐高温抗腐蚀的特点。

3. 耐磨性高石墨材料的耐磨性能优异，不易受机械磨损，且在高速冲蚀和高温烧蚀的条件下表现出更好的表面耐磨性。

圆块孔石墨换热器因此具有高耐磨的特点。

4. 强度高和可靠性好石墨材料具有高强度和高韧性，并且不易受到机械冲击而损坏。

同时，石墨材料也具有较好的防震和防震能力。

圆块孔石墨换热器因此具有不易损坏、可靠性好的特点。

原理圆块孔石墨换热器的原理是基于热传导的基本规律，利用石墨材料的优异热传导性能，将热量从一侧传导到另一侧，从而实现材料之间的热量转移。

石墨材料与被处理介质之间通过孔道形成了物质的传递通道，被处理介质在经过石墨材料的间隙时就能实现热量的传递。

圆块孔石墨换热器的原理与其他热交换器相似，其具有两种形式的流体在一个分离的界面上流动，分别在传热面上的不同侧部分传递热量。

在这个过程中，一方面通过石墨材料的导热作用，转移到了流过传热面的间隙里的介质分子中；另一方面，在传热过程中被处理介质所带来的热量，则会经过石墨材料传递到其他需要降温的介质中去。

总结圆块孔石墨换热器具有较高的热传导性能、耐磨性、耐高温和耐腐蚀性等特点，其工作原理是基于石墨材料的导热作用，在两种流体之间实现热量转移。

此类换热器在化工、轻工、石油、电力等领域得到广泛的应用，其性能指标和工作效果也得到了许多用户和专业人士的认可。

气气换热器的基本组成和特点介绍气气换热器是一种将一个流体内部的热量传递给另一个流体的热交换设备。

它由热交换管束、管板、侧壳、法兰支架、支撑脚、密封、排气拨球阀、法兰铰链、清洗孔、保温层等多个组成部分组成。

下面将详细介绍气气换热器的基本组成和特点。

1.热交换管束：热交换管束是气气换热器的核心组成部分，通常由多个平行排列的管道组成。

管束的管道材料通常是金属材料，如不锈钢、碳钢或铜等，以适应高温、高压和腐蚀等恶劣工况。

2.管板：管板用于支撑和固定热交换管束，通常由金属材料制成，如不锈钢或碳钢。

管板上还配有进出口管口和排气孔等。

3.侧壳：侧壳是气气换热器的外壳，通常由碳钢或不锈钢制成。

侧壳起到固定热交换管束和管板的作用，并且具有良好的密封性能。

4.法兰支架：法兰支架用于固定侧壳，通常是金属材料制成，如碳钢或不锈钢。

5.支撑脚：支撑脚是气气换热器的支撑装置，用于支撑整个设备，并使其能够稳定运行。

6.密封：密封是保证气气换热器正常运行和热量传递的重要条件。

气气换热器的密封通常由密封垫片、密封胶圈和密封材料等组成，以确保两个流体之间不会发生泄漏。

7.排气拨球阀：排气拨球阀用于排出管道中的空气，以避免气体对热交换的影响。

它通常安装在侧壳上。

8.法兰铰链：法兰铰链常用于气气换热器的侧壳上，便于操作和维护。

9.清洗孔：清洗孔用于清洗和检修热交换管束，方便操作和维护。

10.保温层：保温层用于减少热量的散失，提高换热效率。

保温层通常由矿棉、岩棉、硅酸铝棉以及保温方案根据不同的应用场合而有所不同。

1.高效换热：气气换热器采用了先进的热交换技术，能够实现高效的热量传递，提高能源利用效率。

2.换热效果稳定：气气换热器的换热效果稳定，不受工艺条件变化的影响。

3.结构简单：气气换热器的结构相对简单，易于制造和安装。

4.适用范围广：气气换热器适用于各种工况和介质，可以进行不同温度、不同压力等多种条件下的热量传递。

5.抗冲击性好：气气换热器可以承受一定的冲击和振动，适用于工业生产现场的应用。

换热器分类和特点
1. 板式换热器啊，那可是换热器家族里的小巧精灵！就像你家里那精致的小摆件，体积不大但功能强大。

你看，在一些需要紧凑空间的地方，它就能大显身手啦！比如说小型的暖通系统。

2. 管式换热器，这可是个厉害的家伙！像个大力士一样，能承受很大的压力和温度呢！大型化工厂不就经常用它嘛，那可真是稳定运行的保障啊！
3. 翅片管式换热器，哎呀呀，就像是给换热器穿上了超级保暖的羽绒服！加大了换热面积呢。

汽车的散热器不就是用它来保证汽车不“发烧”嘛！
4. 螺旋板式换热器，这多特别呀，像一条盘旋的巨龙！弯曲的设计让它在一些特殊工况下表现超棒的哟，想想那些不走寻常路的工业流程就懂啦！
5. 板翅式换热器，嘿，这就是个结合体呀！兼具了板式和翅片式的优点呢，难道不是很牛？航天领域用它来保障设备的正常运行，厉害吧！
6. 沉浸式换热器，哇哦，就像人泡在温泉里一样，那是全方位的接触换热呀！在一些需要简单直接换热的场合，它可不会让人失望，好比家用的热水器啊。

7. 喷淋式换热器，你想想，就像给换热器冲了个舒服的热水澡！让换热更加高效快速。

食品加工行业很多就靠它来保持温度呢！
8. 蓄热式换热器，这可是个能“存能量”的宝贝呀！就好像你存钱一样，把热量存起来等需要的时候再用。

钢铁厂的余热回收不就常用它嘛。

9. 混合式换热器，那真的是各种方式都来一点呀，超级灵活的呢！像个多面手一样。

在一些复杂的工艺中，它能自如应对，多厉害呀！
总之呀，换热器的种类这么多，各有各的特点和用处，我们可真得好好了解它们，才能让它们在合适的地方发挥最大的作用呀！。

常见换热器的种类及特点换热器是将热量从一个物质传递到另一个物质的设备，常见的换热器种类包括壳管式换热器、板式换热器、螺旋板式换热器、换热管束和换热器组件等。

每种换热器都有其独特的特点和适用场景。

1. 壳管式换热器壳管式换热器是最常见的一种换热器，由一个外壳和多个内置管子组成。

热传导通过管壁实现，热量从热源通过管内流体流向冷却介质。

壳管式换热器具有结构简单、适用性广、换热效率高的特点。

常见的壳管式换热器有固定式和浮动式两种，固定式适用于高温高压场合，浮动式适用于温差较大的情况。

2. 板式换热器板式换热器由多个金属板组成，热传导通过板之间的薄层流体实现。

板式换热器具有体积小、传热效率高、清洗方便等特点。

板式换热器适用于低温低压场合，如冷却水、空调系统等。

3. 螺旋板式换热器螺旋板式换热器是将螺旋板组装在两个端盖上形成的，通过螺旋板的旋转实现热传导。

螺旋板式换热器具有体积小、传热效率高、清洗方便等特点。

螺旋板式换热器适用于高温高压场合。

4. 换热管束换热管束是将多根直径较小的管子束缚在一起，通过管壁实现热传导。

换热管束具有结构紧凑、传热效率高、适用性广的特点。

换热管束适用于高温高压场合。

5. 换热器组件换热器组件是由多个换热器组成的系统，可以根据不同的需求组合和调整。

换热器组件具有灵活性高、适应性强的特点。

换热器组件适用于需要灵活配置和调整的场合。

以上是常见的换热器种类及其特点。

根据不同的工作条件和需求，选择适合的换热器可以提高换热效率，降低能耗，实现更加有效的热量传递。

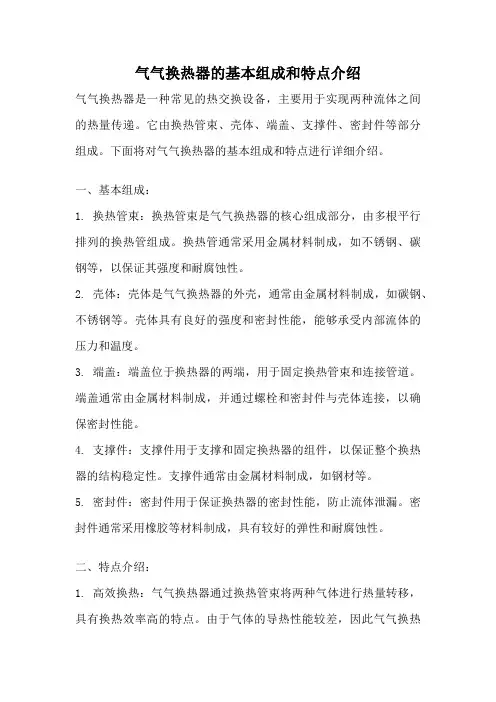

气气换热器的基本组成和特点介绍气气换热器是一种常见的热交换设备，主要用于实现两种流体之间的热量传递。

它由换热管束、壳体、端盖、支撑件、密封件等部分组成。

下面将对气气换热器的基本组成和特点进行详细介绍。

一、基本组成：1. 换热管束：换热管束是气气换热器的核心组成部分，由多根平行排列的换热管组成。

换热管通常采用金属材料制成，如不锈钢、碳钢等，以保证其强度和耐腐蚀性。

2. 壳体：壳体是气气换热器的外壳，通常由金属材料制成，如碳钢、不锈钢等。

壳体具有良好的强度和密封性能，能够承受内部流体的压力和温度。

3. 端盖：端盖位于换热器的两端，用于固定换热管束和连接管道。

端盖通常由金属材料制成，并通过螺栓和密封件与壳体连接，以确保密封性能。

4. 支撑件：支撑件用于支撑和固定换热器的组件，以保证整个换热器的结构稳定性。

支撑件通常由金属材料制成，如钢材等。

5. 密封件：密封件用于保证换热器的密封性能，防止流体泄漏。

密封件通常采用橡胶等材料制成，具有较好的弹性和耐腐蚀性。

二、特点介绍：1. 高效换热：气气换热器通过换热管束将两种气体进行热量转移，具有换热效率高的特点。

由于气体的导热性能较差，因此气气换热器通常采用高效的换热管束设计，以增加热传导面积，提高换热效率。

2. 节能环保：气气换热器在热量传递过程中，可以实现两种气体之间的能量交换，从而实现能量的回收和利用。

这不仅可以节约能源，降低能源消耗，还可以减少环境污染，符合节能环保的要求。

3. 结构紧凑：气气换热器采用紧凑的结构设计，占地面积小，适用于空间有限的场所。

与传统的换热设备相比，气气换热器具有更小的体积和重量，便于安装和维护。

4. 可靠性高：气气换热器采用优质的材料和先进的制造工艺，具有较高的可靠性和耐用性。

换热管束和壳体具有良好的耐腐蚀性能和抗压能力，能够在恶劣的工作环境下长期稳定运行。

5. 适应性强：气气换热器可以适应不同工况下的热量传递需求，具有较强的适应性。

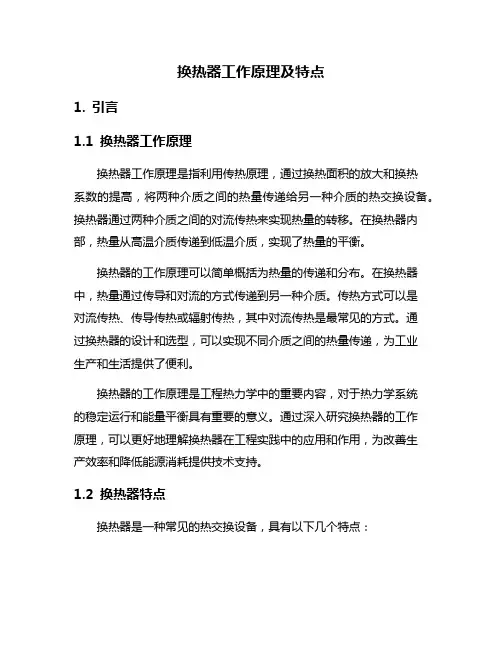

换热器工作原理及特点1. 引言1.1 换热器工作原理换热器工作原理是指利用传热原理，通过换热面积的放大和换热系数的提高，将两种介质之间的热量传递给另一种介质的热交换设备。

换热器通过两种介质之间的对流传热来实现热量的转移。

在换热器内部，热量从高温介质传递到低温介质，实现了热量的平衡。

换热器的工作原理可以简单概括为热量的传递和分布。

在换热器中，热量通过传导和对流的方式传递到另一种介质。

传热方式可以是对流传热、传导传热或辐射传热，其中对流传热是最常见的方式。

通过换热器的设计和选型，可以实现不同介质之间的热量传递，为工业生产和生活提供了便利。

换热器的工作原理是工程热力学中的重要内容，对于热力学系统的稳定运行和能量平衡具有重要的意义。

通过深入研究换热器的工作原理，可以更好地理解换热器在工程实践中的应用和作用，为改善生产效率和降低能源消耗提供技术支持。

1.2 换热器特点换热器是一种常见的热交换设备，具有以下几个特点：1. 高效能：换热器能够实现热能的高效传递，使得热量得以充分利用，提高能量利用效率。

2. 设计灵活：换热器可以根据需要设计不同的结构和形式，满足不同工况下的换热要求，具有较高的灵活性和可调节性。

3. 维护方便：换热器的结构相对简单，易于清洗和维护，延长设备的使用寿命，降低维护成本。

4. 体积小巧：换热器通常占用空间较小，适合于安装在有限空间的工业生产场所。

5. 耐高温高压：换热器通常采用耐高温高压的材料制成，能够在恶劣环境下正常运行，具有较强的耐用性和稳定性。

换热器具有高效能、设计灵活、维护方便、体积小巧和耐高温高压等特点，是工业生产中不可或缺的热交换设备之一。

【换热器工作原理】的深入了解将有助于更好地利用换热器的特点，提高生产效率和节约能源。

2. 正文2.1 换热器工作原理换热器是一种用于将热量从一个流体传递到另一个流体的设备。

其工作原理基于热量传递的基本规律，即热量会从高温区域自发地流向低温区域，直到达到热平衡状态。

四种换热器的结构特点及优缺点3、四种换热器的结构特点及优缺点。

（1）固定管板式换热器组成：管箱、管板、换热管、壳体、折流板或支撑板、拉杆、定距管等。

结构特点：管板与壳体之间采用焊接连接。

两端管板均固定，可以是单管程或多管箱，管束不可拆，管板可延长兼作法兰。

优点：结构简单，制造方便，在相同管束情况下其壳体内径最小，管程分程较方便。

缺点：壳程无法进行机械清洗，壳程检查困难，壳体与管子之间无温差补偿元件时会产生较大的温差应力，即温差较大时需采用膨胀节或波纹管等补偿元件以减小温差应力。

（2）浮头式换热器组成：管箱、管板、换热管、壳体、折流板或支撑板、拉杆、定距管、钩圈、浮头盖等。

结构特点：一端管板与壳体固定，另一端管板（浮动管板）与壳体之间没有约束，可在壳体内自由浮动。

只能为多管程，布管区域小于固定管板式换热器，管板不能兼作法兰，一般有管束滑道。

优点：不会产生温差应力，浮头可拆分，管束易于抽出或插入，便于检修和清洗。

缺点：结构较复杂，操作时浮头盖的密封情况检查困难。

（3）U形管式换热器组成：管箱、管板、U形换热管、壳体、折流板或支撑板、拉杆、定距管等。

结构特点：只有一个管板和一个管箱，壳体与换热管之间不相连，管束能从壳体中抽出或插入。

只能为多管程，管板不能兼作法兰，一般有管束滑道。

总重轻于固定管板式换热器。

优点：结构简单，造价较低，不会产生温差应力，外层管清洗方便。

缺点：管内清洗因管子成U形而较困难，管束内围换热管的更换较困难，管束的固有频率较低易激起振动。

（4）填料函式换热器组成：管箱、管板、管束、壳体、折流板或支撑板、拉杆、定距管、填料函等。

结构特点：一侧管箱可以滑动，壳体与滑动管箱之间采用填料密封。

管束可抽出，管板不兼作法兰。

优点：填料函结构较浮头简单，检修清洗方便；无温差应力，（具备浮头式换热器的优点，消除了固定管板式换热器的缺点）。

缺点：密封性能较差，不适用于易挥发、易燃、易爆和有毒介质。

换热器的概念、特点、分类及应用换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。

在石油、化工、轻工、制药、能源等工业生产中，常常需要把低温流体加热或者把高温流体冷却，把液体汽化成蒸汽或者把蒸汽冷凝成液体。

这些过程均和热量传递有着密切联系，因而均可以通过换热器来完成。

随着经济的发展，各种不同型式和种类的换热器发展很快，新结构、新材料的换热器不断涌现。

为了适应发展的需要，我国对某些种类的换热器已经建立了标准，形成了系列。

完善的换热器在设计或选型时应满足以下基本要求：（1）合理地实现所规定的工艺条件；（2）结构安全可靠；（3）便于制造、安装、操作和维修；（4）经济上合理。

浮头式换热器的一端管板与壳体固定，而另一端的管板可在壳体内自由浮动，壳体和管束对膨胀是自由的，故当两张介质的温差较大时，管束和壳体之间不产生温差应力。

浮头端设计成可拆结构，使管束能容易的插入或抽出壳体。

（也可设计成不可拆的）。

这样为检修、清洗提供了方便。

但该换热器结构较复杂，而且浮动端小盖在操作时无法知道泄露情况。

因此在安装时要特别注意其密封。

浮头换热器的浮头部分结构，按不同的要求可设计成各种形式，除必须考虑管束能在设备内自由移动外，还必须考虑到浮头部分的检修、安装和清洗的方便。

在设计时必须考虑浮头管板的外径Do。

该外径应小于壳体内径Di，一般推荐浮头管板与壳体内壁的间隙b1=3~5mm。

这样，当浮头出的钩圈拆除后，即可将管束从壳体内抽出。

以便于进行检修、清洗。

浮头盖在管束装入后才能进行装配，所以在设计中应考虑保证浮头盖在装配时的必要空间。

钩圈对保证浮头端的密封、防止介质间的串漏起着重要作用。

随着幞头式换热器的设计、制造技术的发展，以及长期以来使用经验的积累，钩圈的结构形式也得到了不段的改进和完善。

钩圈一般都为对开式结构，要求密封可靠，结构简单、紧凑、便于制造和拆装方便。

浮头式换热器以其高度的可靠性和广泛的适应性，在长期使用过程中积累了丰富的经验。

换热器类型及相关特点说明化工工业中不同介质之间存在有大量热交换, 其中很大部分的热交换是通过换热器来完成的。

换热设备是化肥,化工,炼油工业及其他许多工业部门应用最广泛的设备, 在化工企业的建设中换热设备占总投资很大比重。

因此保证换热设备安全运行对其维护和检修质量是非常重要的。

1 管壳式换热器的类型特点常用的管壳式换热器有固定管饭式、浮头式和“U ”型管式。

(1)固定管板式换热器是将两端管板直接与壳体焊接在一起。

主要由外壳、管板、管束、封头等主要部件组成。

壳体中设置有管束,管束两端采用焊接、胀接或胀焊并有的方法将管子固定在管板上,管板外周围和封头法兰用螺栓紧固。

固定管板式换热器的结构简单、造价低廉、制造容易、管程清洗检修方便,但壳程清洗困难,管束制造后有温差应力存在。

当换热管与壳体有较大温差时,壳体上还应设有膨胀节。

(2)浮头式换热器一端管板固定在壳体与管箱之间, 另一端管板可以在壳体内自由移动,也就是壳体和管束热膨胀可自由。

故管束和壳体之间没有温差应力。

一般浮头可拆卸,管束可以自由地抽出和装入。

浮头式换热器的这种结构可以用在管束和壳体有较大温差的工况。

管束和壳体的清洗和检修较为方便, 但它的结构相对比较复杂,对密封的要求也比较高。

(3)U形管式换热器是将换热管炜成U形,两端固定在同一管板上。

由于壳体和换热管分开,换热管束可以自由伸缩,不会由于介质的温差而产生温差应力。

U形管换热器只有一块管板,没有浮头,结构比较简单。

管束可以自由的抽出和装入,方便清洗,具有浮头式换热器的优点,但由于换热管做成半径不等的U形弯,最外层换热管损坏后可以更换外,其它管子损坏只能堵管。

同时,它与固定管板式换热器相比,由于换热管受弯曲半径的限制它的管束中心部分存在空隙,流体很容易走短路,影响了传热效果。

2 管壳式换热器的失效形式换热器常见的损坏形式是腐蚀而泄露,壳体减薄。

腐蚀的部位主要在换热管、换热管与管板的连接处及壳体。

换热器主要参数及性能特点主要控制参数板水加热器的主要控制参数为水加热器的单板换热面积、总换热面积、热水产量、换热量、传热系数K、设计压力、工作压力、热媒参数等。

性能特点（1）换热量高，传热系数K值在3000~8000W/(m2²K)范围，高于其它换热器型式。

（2）板式换热器具有很高的传热系数，就决定了它具有结构紧凑、体积小的特点，在每立方米体积内可以布置250平方米的传热面积，大大优于其它种类的换热器。

艾瑞德板式换热器（江阴）作为专业的可拆式板式换热器生产商与制造商，专注于可拆式板式换热器的研发与生产。

ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。

ARD艾瑞德拥有卓越的设计与生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家与地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。

ARD艾瑞德同时也是板式换热器配件（换热器板片与换热器密封垫）领域专业的供应商与维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东与恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片与垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。

全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。

板式换热器的特点1 传热效率高板片波纹的设计以高度的薄膜导热系数为目标，板片波纹所形成的特殊流道，使流体在极低的流速下即可发生强烈的扰动流（湍流），扰动流又有自净效应以防止污垢生成因而传热效率很高。

一般地说，板式换热器的传热系数K值在3000～6000W/m2.oC范围内。

这就表明，板式换热器只需要管壳式换热器面积的1/2～1/4 即可达到同样的换热效果。

2 使用安全可靠在板片之间的密封装置上设计了2道密封，同时又设有信号孔，一旦发生泄漏，可将其排出热换器外部，即防止了二种介质相混，又起到了安全报警的作用。

3 占地小，易维护板式换热器的结构极为紧凑，在传热量相等的条件下，所占空间仅为管壳式换热器的1/2～1/3。

并且不象管壳式那样需要预留出很大得空间用来拉出管束检修。

而板式换热器只需要松开夹紧螺杆，即可在原空间范围内100%地接触倒换热板的表面，且拆装很方便。

4 随机应变由于换热板容易拆卸，通过调节换热板的数目或者变更流程就可以得到最合适的传热效果和容量。

只要利用换热器中间架，换热板部件就可有多种独特的机能。

这样就为用户提供了随时可变更处理量和改变传热系数K值或者增加新机能的可能。

5 有利于低温热源的利用由于两种介质几乎是全逆流流动，以及高的传热效果，板式换热器两种介质的最小温差可达到1oC。

用它来回收低温余热或利用低温热源都是最理想的设备。

在相同传热系数的条件下，板式换热器通过合理的选择流速，阻力损失可控制在管壳式换热器的1/3范围内。

6 阻力损失少因结构紧凑和体积小，换热器的外表面积也很小，因而热损失也很小，通常设备不再需要保温。

7 冷却水量小板式换热器由于其流道的几何形状所致，以及二种液体都又很高的热效率，故可使冷却水用量大为降低。

反过来又降低了管道，阀门和泵的安装费用。

8 在投资效率低相同传热量的前提下，板式换热器与管壳式换热器相比较，由于换热面积，占地面积，流体阻力，冷却水用量等项目数值的减少，使得设备投资、基建投资、动力消耗等费用大大降低，特别是当需要采用昂贵的材料时，由于效率高和板材薄，设备更显经济.半容积式换热器：济南张夏国内知名品牌，环保节能传热系数K值高，换热面积大，单罐换热能力为同容积导流型容积式换热器的1.5-2.0倍容积利用率高，该系列产品换热与贮热两部分完全隔开，贮热部分贮存的全是换热部分的最终热水，无冷、温水区，具有很高的容积利用率。

浅谈换热器的分类和特点换热器是一种用于在流体之间传递热量的设备，常用于加热、冷却或蒸发过程中。

按照不同的分类标准，换热器可以分为以下几类：1. 根据换热介质的形式：(1) 气液换热器：主要用于气体与液体之间的换热，如汽水换热器、空气冷却器等。

(2) 液液换热器：主要用于液体与液体之间的换热，如管壳式换热器、板式换热器等。

(3) 气气换热器：主要用于气体之间的换热，如空气预热器、再热器等。

2. 根据传热方式：(1) 直接传热式换热器：换热介质之间直接接触传热，如冷却塔、喷淋式换热器等。

(2) 间接传热式换热器：换热介质之间通过壁面传热，如管壳式换热器、板式换热器等。

3. 根据结构形式：(1) 管壳式换热器：由管束和外壳组成，换热介质分别流过管内和管外。

(2) 板式换热器：由一系列平行的金属板组成，换热介质分别流过板间和板外。

(3) 管束式换热器：由多个平行排列的管子组成，换热介质分别流过管内和管外。

(4) 换热管：由单个管子组成，流体分别流过管内和管外。

换热器的特点主要有以下几点：1. 传热效率高：换热器能够通过不同的传热方式和结构设计，提高传热效果，从而实现高效的热量传递。

2. 热损失小：换热器通过良好的隔热设计和密封性能，能够减少热量的散失，提高能源利用效率。

3. 结构紧凑：换热器通常采用紧凑型结构设计，占用空间小，适用于各种工艺设备的组织。

4. 维护方便：换热器的结构简单，维护保养方便，能够减少设备的停机时间和维护成本。

5. 适应性强：换热器可以根据不同的工艺需求和介质特性进行定制设计，适用范围广泛。

换热器的种类及特点
固定管板式换热器由管箱、壳体、管板、钢管等部分组成，它具有结构紧凑，多排管，相同直径下更大的面积以及易于制造的特点。

其结构特征是管束固定在壳体中，管束的两端被焊接或扩张以将管固定在管板上。

两端的管板直接焊接到壳体，壳体侧的进出口管直接焊接。

在外壳上，管板的外圆周和头部的法兰通过螺栓固定，管道的入口和出口管直接焊接到头部。

根据换热管的长度，在管束中布置几个挡板，该热交换器的管道通道可以通过隔板分为任意数量的通道。

固定式管板式换热器结构简单，制造成本低，管道清洗方便。

管程可以分成多程，壳程也可以分成双程，规格范围很广，因此在工程中被广泛使用，很难清洁外壳侧面，因此不适用于脏污或腐蚀介质。

当膨胀差大时，可以在壳体上设置膨胀接头以减小由管和壳体侧之间的温度差引起的热应力。

与浮头式换热器相比，它具有旁路渗漏小、锻件少、成本低、无内部泄漏，传热面积大的优点。

固定管板式换热器在固定管板式换热器的管侧和壳侧，通过热交换，不同温度的流体流过。

当两种流体之间的温差较大时，避免产生高的温差应力。

通常在壳侧的适当位置添加补偿环（伸缩缝），当壳体和管束的热膨胀不同时，补偿环经历缓慢的弹性变形，因温差应力引起的热膨胀。

u型管换热器结构特点
U型管换热器是一种常见的换热设备，其结构特点主要体现在以下几个方面：
1. U型管：U型管是该换热器的核心组件，通过连接器将多个U型管连接成整体。

U型管的结构相对简单，能够有效地增加热交换的接触面积，提高换热效率。

2. 管束：U型管通常通过管束固定在换热器壳体内，使其成为一个整体。

管束的结构可以根据实际需求进行设计和调整。

3. 壳体：换热器壳体起到固定和保护U型管和管束的作用，同时还能够提供流体进出口和排气口等连接装置。

4. 导流板和弯管：为了增加流体在U型管内的流动路径和时间，通常在壳体内设置导流板或弯管来引导流体的流动，提高热交换效果。

5. 密封装置：为了防止流体泄漏或混合，换热器通常配备有密封装置，如密封垫片或胶圈。

6. 清洗设备：为了清洗和维护U型管换热器，通常在壳体内设置清洗门或清洗孔，方便对内部管束进行清洗和检修。

总的来说，U型管换热器具有结构简单、换热效率高、可维护性好等特点，适用于各种工况下的换热需求。

换热器的概念特点分类及应用换热器是一种用于传递热量的设备，常用于工业过程中，以满足不同流体或介质之间热量的传递需求。

换热器的使用可以实现热能的回收和节约，提高能源利用效率，减少排放。

下面将详细介绍换热器的概念、特点、分类及应用。

一、换热器的概念换热器是将一个流体或介质内部的热量传递给另一个流体或介质的设备。

换热的过程可以是传导、对流或辐射传热，根据传热的不同方式，换热器可以有不同的结构和工作原理。

换热器的基本原理是通过将热流体与冷流体分隔开来，使热流体和冷流体之间通过固体壁传递热量。

热量的传递可以是从高温流体到低温流体的传导，也可以是通过流体之间的对流传热。

通过换热器的使用，高温流体的热量可以被回收和利用，提高能源利用效率。

二、换热器的特点1.高效传热：换热器的设计和结构使其能够实现高效的热量传递。

通过合理的流体流动形式和固体材料的选择，可以最大限度地降低传热阻力，提高换热效率。

2.节能环保：换热器的应用可以实现热量的回收和利用，减少燃料消耗，降低能源消耗。

同时，换热器还可以减少废热的排放，降低污染物的排放，对保护环境具有积极意义。

3.结构紧凑：换热器通常采用紧凑的结构设计，占地面积小，适用于空间有限的工程项目。

4.操作灵活：换热器可以根据不同的工艺要求进行模块化设计，方便安装和维修。

可以根据实际需要进行组合和调整，满足不同工艺流程中的换热要求。

5.可靠性高：换热器采用优质的材料和严格的工艺制造，具有较高的强度和稳定性。

经过严格的检测和试验，能够确保运行的稳定性和可靠性。

三、换热器的分类根据不同的换热方式和结构形式，可以将换热器分为多种不同类型。

1.按传热方式分类：-散热器：通过辐射传热，将热量传递到周围环境中。

-导热器：通过传导传热，将热量传递给其他流体或介质。

-冷凝器：将湿蒸汽中的热量传递给冷却介质，使其冷凝成液体。

2.按结构形式分类：-管壳式换热器：由外圆筒壳体和内部多根管子组成，流体分别在管内和管外进行传热。

各种换热器工作原理和特点，值得收藏一、换热器1、U形管式换热器每根管子都弯成U形，固定在同一侧管板上，每根管可以自由伸缩，也是为了除去热应力。

性能特点：（1）优点此类换热器的特点是管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压本领强；管束可从壳体内抽出，便于检修和清洗，且结构简单，造价便宜。

（2）缺点是管内清洗不便，管束中心部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分布管不紧凑，所以管子数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。

此外，为了弥补弯管后管壁的减薄，直管部分需用壁较厚的管子。

这就影响了它的使用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质清洁及不易结垢，高温、高压、腐蚀性强的情形。

2、沉浸式蛇管换热器沉浸式蛇管换热器以蛇形管作为传热元件的换热器，是间壁式换热器种类之一。

依据管外流体冷却方式的不同，蛇管式换热器又分为沉浸式和喷淋式。

（1）优点这是一种古老的换热设备。

它结构简单，制造、安装、清洗和维护和修理便利，便于防腐，能承受高压，价格低廉，又特别适用于高压流体的冷却、冷凝，所以现代仍得到广泛应用。

（2）缺点由于容器体积比管子的体积大得多、笨重、单位传热面积金属耗量多，因此管外流体的表面传热系数较小。

为提高传热系数，容器内可安装搅拌器。

3、列管式换热器冷流体走管内，热流体经折流板走管外，冷、热流体通过间壁换热。

性能特点：列管式换热器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。

此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。

通常在管外装置一系列垂直于管束的挡板。

同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。

因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。

换热器作用与特点全解!果断!换热器是一种能够将热量从一个介质传递到另一个介质的设备。

它的作用主要有以下几个方面：传递热量、提高热效率、控制温度、节能降耗，同时具有以下特点：高效传热、结构紧凑、操作可靠、安全环保等。

下面对换热器的作用和特点进行详细解析。

一、换热器的作用1.传递热量：换热器的主要作用是将一个介质的热量传递给另一个介质，实现热能的转移。

常见的例子包括将锅炉燃烧的燃料燃烧产生的烟气中的热量传递给水，以产生蒸汽。

换热器在石化、冶金、电力、化工等行业中广泛应用，能够满足不同介质之间的热量传递需求。

2.提高热效率：换热器可以通过有效的传热方式提高系统的热效率。

通过烟气与水之间的热量交换，烟气的温度降低，而水的温度升高，从而提高了整个系统的热效率，节约了能源消耗。

3.控制温度：换热器可以用来控制介质的温度。

当热量从一个介质传递到另一个介质时，可以根据换热器的设计和操作方式来控制传热的速率和效果，从而实现对介质温度的控制。

4.节能降耗：换热器可以降低能源的消耗，减少生产过程中的热耗散。

通过高效传热，换热器可以最大限度地利用热能，减少能源的浪费，降低生产成本。

二、换热器的特点1.高效传热：换热器具有高效的传热特性，能够最大限度地实现热量的传递。

采用合理的传热面积和换热介质，可以实现高效的换热效果，降低能源的消耗。

2.结构紧凑：换热器具有较小的体积和重量，结构紧凑，占地面积小，适应空间有限的场合。

这有助于方便安装和维护，减少系统的占地面积。

3.操作可靠：换热器采用可靠的材料和设计，能够在长时间运行中保持稳定的性能。

一般来说，换热器的工作寿命较长，可以适应不同的工况条件和介质特性。

4.安全环保：换热器具有安全可靠的特点。

通过合理的设计和严格的制造工艺，可以确保换热器在工作过程中不泄漏，不产生污染物，保护环境，同时保障操作人员的安全。

总之，换热器在许多工业领域中都起着重要的作用。

它能够传递热量，提高热效率，控制温度，实现节能降耗。
