液压剪板机和液压折弯机常见故障及其排除方法1.剪口不整齐：剪刀刀口不整齐的主要原因是剪刀刀口磨损严重，或工作台面板不平整。
解决方法是进行刀口修整或更换，并检查工作台面板。
2.剪切质量下降：剪切质量下降的主要原因是刀片不锋利，或者刀片间隙过大。
解决方法是及时更换刀片，并检查刀片间隙，调整到合适的位置。
3.弯曲度不一致：弯曲度不一致的主要原因是工作台面板存在变形，或工作台与侧挡板不平行。
解决方法是调整工作台与侧挡板的位置，保持平行，并检查工作台表面是否存在变形。
4.剪床上料困难：剪床上料困难的原因是剪床表面磨损严重，或者上辊松动。
解决方法是更换剪床表面，并加固上辊。
液压折弯机常见故障及其排除方法：1.折弯角度不准确：折弯角度不准确的主要原因是折弯模具的角度不正确，或者折弯深度控制不准确。
解决方法是检查折弯模具的角度，进行调整，并检查折弯深度控制设备。
2.折弯力不足：折弯力不足的原因是液压系统压力不够，或者液压油量不足。
解决方法是检查液压系统的压力设定，重新调整，并检查液压油的储量，及时补充。
3.折弯痕迹明显：折弯痕迹明显的主要原因是底模或顶模磨损严重。
解决方法是更换底模或顶模，并进行适当的磨削，保持其平整度。
4.折弯机卡料：折弯机卡料的原因是底模或顶模间隙过小，或者底模与顶模不平行。
解决方法是调整底模与顶模的间隙，保持其适当大小，并检查底模与顶模的平行度。
总之，液压剪板机和液压折弯机在使用过程中常常会遇到一些故障，这些故障会影响到设备的加工质量和效率。
及时发现故障并进行相应的排除措施，可以保证设备的正常运行和工作效果。

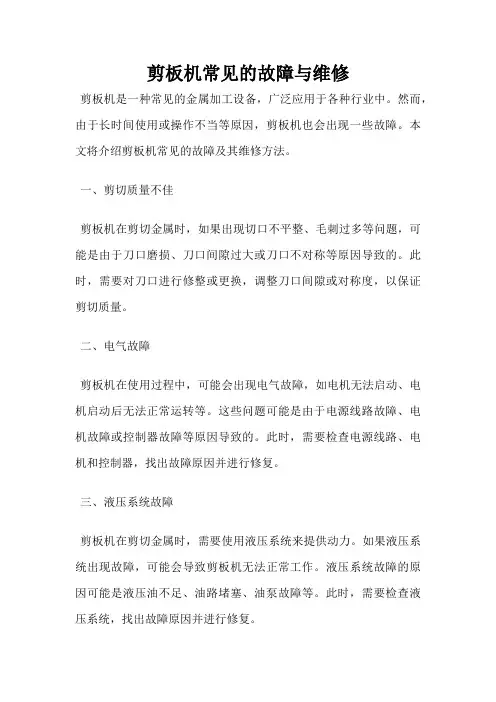

剪板机常见的故障与维修
剪板机是一种常见的金属加工设备，广泛应用于各种行业中。
然而，由于长时间使用或操作不当等原因，剪板机也会出现一些故障。
本文将介绍剪板机常见的故障及其维修方法。
一、剪切质量不佳
剪板机在剪切金属时，如果出现切口不平整、毛刺过多等问题，可能是由于刀口磨损、刀口间隙过大或刀口不对称等原因导致的。
此时，需要对刀口进行修整或更换，调整刀口间隙或对称度，以保证剪切质量。
二、电气故障
剪板机在使用过程中，可能会出现电气故障，如电机无法启动、电机启动后无法正常运转等。
这些问题可能是由于电源线路故障、电机故障或控制器故障等原因导致的。
此时，需要检查电源线路、电机和控制器，找出故障原因并进行修复。
三、液压系统故障
剪板机在剪切金属时，需要使用液压系统来提供动力。
如果液压系统出现故障，可能会导致剪板机无法正常工作。
液压系统故障的原因可能是液压油不足、油路堵塞、油泵故障等。
此时，需要检查液压系统，找出故障原因并进行修复。
四、机械故障
剪板机在长时间使用后，可能会出现机械故障，如轴承磨损、传动链条松动等。
这些问题可能会导致剪板机无法正常工作或剪切质量下降。
此时，需要对机械部件进行检查和维修，以保证剪板机的正常工作。
剪板机在使用过程中，可能会出现各种故障。
为了保证剪板机的正常工作，需要及时发现故障并进行维修。
在维修过程中，需要注意安全，避免造成人身伤害或设备损坏。

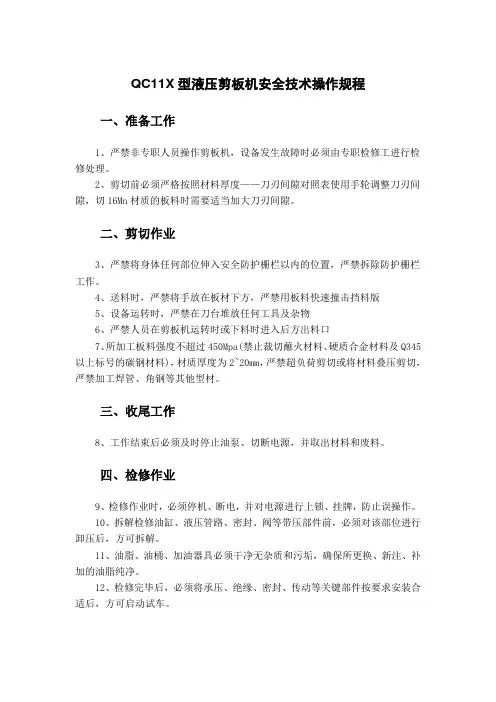

QC11X型液压剪板机安全技术操作规程
一、准备工作
1、严禁非专职人员操作剪板机，设备发生故障时必须由专职检修工进行检修处理。
2、剪切前必须严格按照材料厚度——刀刃间隙对照表使用手轮调整刀刃间隙，切16Mn材质的板料时需要适当加大刀刃间隙。
二、剪切作业
3、严禁将身体任何部位伸入安全防护栅栏以内的位置，严禁拆除防护栅栏工作。
4、送料时，严禁将手放在板材下方，严禁用板料快速撞击挡料版
5、设备运转时，严禁在刀台堆放任何工具及杂物
6、严禁人员在剪板机运转时或下料时进入后方出料口
7、所加工板料强度不超过450Mpa(禁止裁切蘸火材料、硬质合金材料及Q345以上标号的碳钢材料)，材质厚度为2~20mm，严禁超负荷剪切或将材料叠压剪切，严禁加工焊管、角钢等其他型材。
三、收尾工作
8、工作结束后必须及时停止油泵、切断电源，并取出材料和废料。
四、检修作业
9、检修作业时，必须停机、断电，并对电源进行上锁、挂牌，防止误操作。
10、拆解检修油缸、液压管路、密封、阀等带压部件前，必须对该部位进行卸压后，方可拆解。
11、油脂、油桶、加油器具必须干净无杂质和污垢，确保所更换、新注、补加的油脂纯净。
12、检修完毕后，必须将承压、绝缘、密封、传动等关键部件按要求安装合适后，方可启动试车。

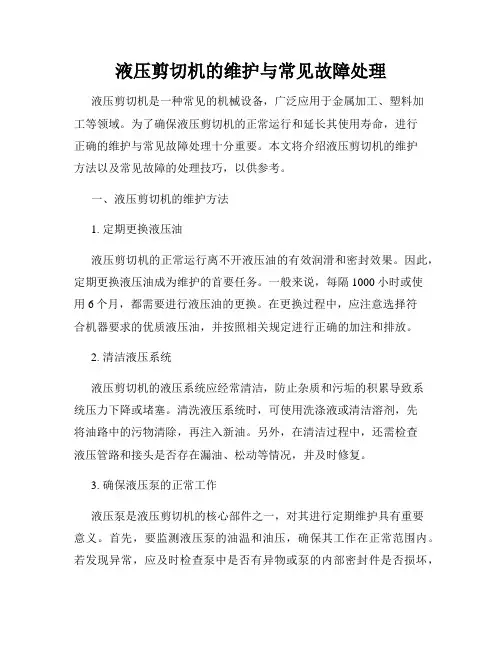

液压剪切机的维护与常见故障处理液压剪切机是一种常见的机械设备，广泛应用于金属加工、塑料加工等领域。
为了确保液压剪切机的正常运行和延长其使用寿命，进行正确的维护与常见故障处理十分重要。
本文将介绍液压剪切机的维护方法以及常见故障的处理技巧，以供参考。
一、液压剪切机的维护方法1. 定期更换液压油液压剪切机的正常运行离不开液压油的有效润滑和密封效果。
因此，定期更换液压油成为维护的首要任务。
一般来说，每隔1000小时或使用6个月，都需要进行液压油的更换。
在更换过程中，应注意选择符合机器要求的优质液压油，并按照相关规定进行正确的加注和排放。
2. 清洁液压系统液压剪切机的液压系统应经常清洁，防止杂质和污垢的积累导致系统压力下降或堵塞。
清洗液压系统时，可使用洗涤液或清洁溶剂，先将油路中的污物清除，再注入新油。
另外，在清洁过程中，还需检查液压管路和接头是否存在漏油、松动等情况，并及时修复。
3. 确保液压泵的正常工作液压泵是液压剪切机的核心部件之一，对其进行定期维护具有重要意义。
首先，要监测液压泵的油温和油压，确保其工作在正常范围内。
若发现异常，应及时检查泵中是否有异物或泵的内部密封件是否损坏，并进行及时处理。
此外，还需定期润滑液压泵的轴承和密封件，延长其使用寿命。
4. 检查液压缸和阀组液压剪切机的液压缸和阀组也需要经常检查和维护。
液压缸的密封件经长时间使用会出现磨损和老化，导致泄漏，因此应及时更换。
同时，还要检查和调整液压缸的工作行程和力度，保证其正常工作。
液压剪切机的阀组也需要定期检查和清洁，防止阀芯卡住或泄漏。
二、液压剪切机常见故障处理技巧1. 液压系统漏油如发现液压剪切机的液压系统有明显的泄漏现象，首先应切断电源并停止使用。
然后，仔细检查液压系统的管路、接头和密封件，找出泄漏的原因。
若是密封件老化或损坏，需要及时更换。
若是管路或接头出现破损，应重新安装或修复。
修复后，务必进行系统的泄漏测试，确保问题彻底解决。

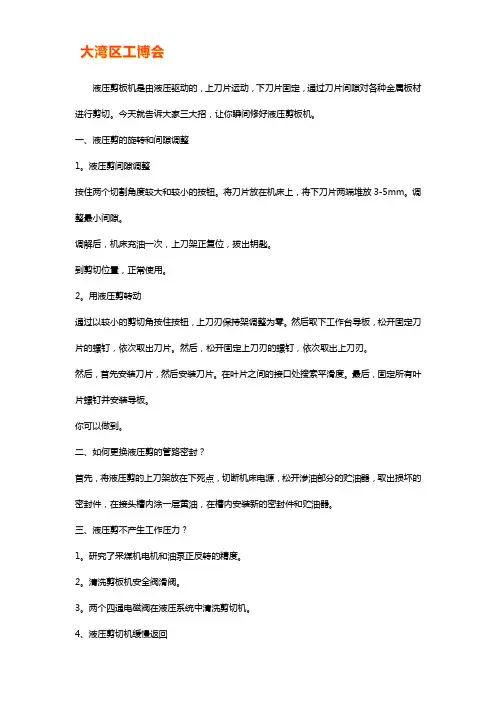

液压剪板机是由液压驱动的，上刀片运动，下刀片固定，通过刀片间隙对各种金属板材进行剪切。
今天就告诉大家三大招，让你瞬间修好液压剪板机。
一、液压剪的旋转和间隙调整1。
液压剪间隙调整按住两个切割角度较大和较小的按钮。
将刀片放在机床上，将下刀片两端堆放3-5mm。
调整最小间隙。
调解后，机床充油一次，上刀架正复位，拔出钥匙。
到剪切位置，正常使用。
2。
用液压剪转动通过以较小的剪切角按住按钮，上刀刃保持架调整为零。
然后取下工作台导板，松开固定刀片的螺钉，依次取出刀片。
然后，松开固定上刀刃的螺钉，依次取出上刀刃。
然后，首先安装刀片，然后安装刀片。
在叶片之间的接口处搜索平滑度。
最后，固定所有叶片螺钉并安装导板。
你可以做到。
二、如何更换液压剪的管路密封？首先，将液压剪的上刀架放在下死点，切断机床电源，松开渗油部分的贮油器，取出损坏的密封件，在接头槽内涂一层黄油，在槽内安装新的密封件和贮油器。
三、液压剪不产生工作压力？1。
研究了采煤机电机和油泵正反转的精度。
2。
清洗剪板机安全阀滑阀。
3。
两个四通电磁阀在液压系统中清洗剪切机。
4、液压剪切机缓慢返回5、再次切断机油。
6、检查剪切机相邻部件是否有漏油和泄漏迹象。
最后，检查剪切机蓄能器的氮气压力，正常氮气压力为4-5兆帕，机床启动前，应仔细检查工位布置是否妥当，工作台或模具区域有无异常物等。
在确认无异常情况后，方可启动机床进行工作。
只要掌握剪板机正常使用方法，就可以帮助你更便捷地使用机械，自然会得到得到尺寸标准的板材。
扩展资料：注意事项：1.开动剪板机机器作空转若干循环，确保在正常情况下，试剪不同厚度板料，由薄至厚。
确保用户熟悉剪板机性能。
2.试剪时不同板厚时必须调对不同刀片间隙。
若不调对相应的刀片间隙，则影响刀片耐用度。
3.剪板机在剪切过程中打开压力表开关，观察油路压力值，剪12mm板时压力应小于20MPa。
此远程调压阀No9，出厂时压力调定20—22MPa，用户必须遵守此规定，不得为剪超规定材料面提高压力，造成机器损坏。

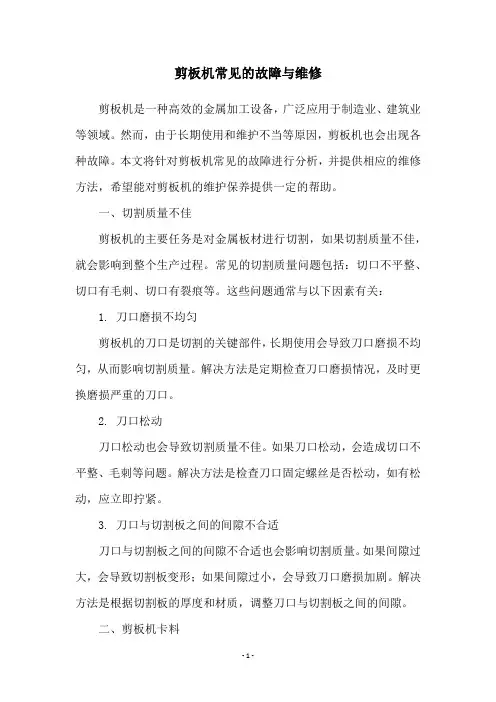

剪板机常见的故障与维修剪板机是一种高效的金属加工设备，广泛应用于制造业、建筑业等领域。
然而，由于长期使用和维护不当等原因，剪板机也会出现各种故障。
本文将针对剪板机常见的故障进行分析，并提供相应的维修方法，希望能对剪板机的维护保养提供一定的帮助。
一、切割质量不佳剪板机的主要任务是对金属板材进行切割，如果切割质量不佳，就会影响到整个生产过程。
常见的切割质量问题包括：切口不平整、切口有毛刺、切口有裂痕等。
这些问题通常与以下因素有关：1. 刀口磨损不均匀剪板机的刀口是切割的关键部件，长期使用会导致刀口磨损不均匀，从而影响切割质量。
解决方法是定期检查刀口磨损情况，及时更换磨损严重的刀口。
2. 刀口松动刀口松动也会导致切割质量不佳。
如果刀口松动，会造成切口不平整、毛刺等问题。
解决方法是检查刀口固定螺丝是否松动，如有松动，应立即拧紧。
3. 刀口与切割板之间的间隙不合适刀口与切割板之间的间隙不合适也会影响切割质量。
如果间隙过大，会导致切割板变形；如果间隙过小，会导致刀口磨损加剧。
解决方法是根据切割板的厚度和材质，调整刀口与切割板之间的间隙。
二、剪板机卡料剪板机卡料是指在切割过程中，金属板材被卡在机器内部，无法顺利切割。
这是一种常见的故障现象，通常与以下因素有关：1. 切割板材的尺寸不合适如果切割板材的尺寸过小，就容易卡料。
解决方法是根据剪板机的规格，选择合适的切割板材。
2. 刀口磨损严重刀口磨损严重也会导致剪板机卡料。
如果刀口磨损严重，就会削弱切割能力，从而容易卡料。
解决方法是及时更换磨损严重的刀口。
3. 剪板机的压力不足如果剪板机的压力不足，就无法将金属板材顺利切割，容易卡料。
解决方法是调整剪板机的压力，确保足够的切割力。
三、剪板机噪音大剪板机在工作过程中会产生噪音，但如果噪音过大，就会影响工作效率和工作环境。
常见的剪板机噪音问题包括：机器振动、机器摩擦、机器内部松动等。
解决方法如下：1. 调整机器的平衡机器的平衡是影响噪音的关键因素之一。
现有液压剪切机结构原理及存在问题经过生产实践和科学试验证明:剪切进程是由压入变形和剪切滑移两个期间组成，剪切进程的本质是金属塑性变形的进程。
如图1.1所示，当上剪刃下移与钢板触摸后，剪刃便开端压入钢板，因为P力在开端期间比较小，在钢板剪切断面上发作的剪切力小于钢板自身的抗剪才能，因而钢板只能发作部分塑性变形，故这一期间称为压入变形期间。
跟着上剪刃下移量添加，钢板压入变形增大，力P也不断添加。
当剪刃压入到必定深度，即力P添加到必定值时，钢板的部分压入变形阻力与剪切断面的剪切力到达持平，剪切进程处于由压入变形阶断过渡。
到剪切滑移期间的临界状况。
当剪切力大于钢板自身的抗剪才能时，钢板沿着剪切面发作相对滑移，开端了真实的剪切，这一期间被称为剪切滑移期间。
在剪切滑移期间，因为剪切断面不断变小，剪切应力也不断变小，直至钢板的整个断面被剪断中止，完结一个剪切进程。
下面剖析一下剪切进程中作用力的改动。
为了便于剖析，应该疏忽剪刃与钢板之间的摩擦力、剪刃的空隙、钢板的分量以及其它要素。
由图2-1看出，当剪刃压入钢板后，上下剪刃对钢板的压力P构成一力偶Pa, 此力矩使钢板转变，但在钢板转变进程中，将遇到剪刃旁边面的阻挠，即剪刃旁边面给钢板以侧推力T，则上下剪刃的侧推力又构成另一力偶Tc，力求阻碍钢板转变。
跟着刀片的逐步压入，钢板转变视点不断增大，当转过一个视点Y后便中止转变，此刻两个力矩平衡，即图2-1剪切原理图P·a=T·C（1-1）假设在压入变形期间，沿面积x和0.5Z(这里取钢板宽度为1)上的单位压力均匀分布且持平，则（1-2）（1-3）式中：z—剪刃压入钢板的深度。
由图2-1中的几许联系，得（1-4）（1-5）将式(1-3)、(1-4)、(1-5)代入式(1-1)中可得，剪切时，钢板的转角γ与剪刃压入深度z的联系（1-6）由式(1-6)知，剪刃的压入深度z越大，钢板转角了也越大，这会招致钢板剪切质量降低。
剪板机液压原理
剪板机是一种常见的加工设备，广泛应用于金属加工、建筑、制造等行业。
剪板机主要通过液压原理实现剪切金属板材的功能。
液压原理是利用液体在封闭空间中传递力量的原理。
剪板机的液压系统由液压站、液压缸和油管等组成。
液压油通过液压站提供动力，经过油管流入液压缸，使活塞向前移动，通过剪切刀进行工作。
工作时，操作人员通过电气按钮或脚踏开关控制液压站的启停，液压站输出液压油，使液压缸内的活塞运动。
液压油进入液压缸后，活塞向前移动，带动剪切刀进行剪切。
剪切刀上具有可更换的刀具，可以根据需要进行不同材质的板材剪切。
剪板机的液压系统具有许多优点。
首先，液压系统工作稳定，能够确保剪切刀的平稳行进和可靠的剪切效果。
其次，液压系统具有较大的输出力量，能够应对较大尺寸和较高强度的板材剪切需求。
另外，液压系统还具有调节性好、操作方便等特点。
然而，剪板机的液压系统也存在一些问题。
例如，液压系统需要定期维护和保养，保证液压油的清洁度和充油量。
此外，由于液压系统涉及到高压液体，操作过程中需要注意安全事项，以免发生危险。
总的来说，剪板机的液压原理是一种有效的剪切金属板材的工作原理。
通过液压系统的驱动，剪板机能够实现高效、精确的
金属板材剪切，广泛应用于各个领域，提高生产效率和产品质量。
剪板机液压原理
剪板机是一种常见的液压机械设备，其液压系统采用液压原理进行操作。
液压原理指的是通过液体传递力和能量来实现机械设备的运动和操作。
剪板机的液压原理工作流程如下：
1. 液压系统中的液压油经过泵站加压，形成一定的液压力。
2. 加压后的液压油通过管道输送到液压缸中。
液压缸是剪板机的关键部件，其内部装有活塞和密封装置。
3. 当液压油进入液压缸后，活塞会受到液压力的作用而向前（或向后）运动。
活塞的运动会推动剪刀刀片的运动。
4. 剪刀刀片的运动通过滑块传达给剪板机的工作台。
工作台上的材料会被剪刀刀片夹紧。
5. 当液压系统的液压力达到一定值后，剪刀刀片施加的压力足以切割或裁剪材料。
6. 当材料切割完成后，液压系统会释放液压力，液压缸内的液压油会回流到油箱中。
7. 剪板机的工作台会打开，完成一次切割工作。
综上所述，剪板机利用液压原理通过液压系统的加压和释放来实现切割材料的操作。
这种液压原理的工作方式高效可靠，并且具有较大的切割力和精度，广泛应用于金属加工等领域。
