实例解读住宅配电箱的设计与安装

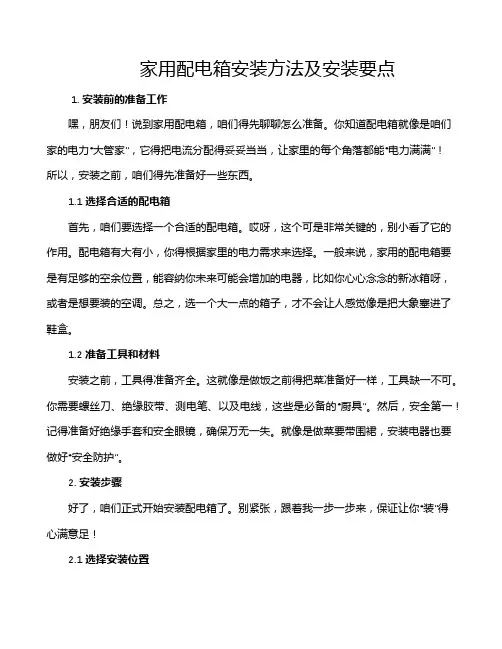

家用配电箱安装方法及安装要点1. 安装前的准备工作嘿，朋友们！说到家用配电箱，咱们得先聊聊怎么准备。

你知道配电箱就像是咱们家的电力“大管家”，它得把电流分配得妥妥当当，让家里的每个角落都能“电力满满”！所以，安装之前，咱们得先准备好一些东西。

1.1 选择合适的配电箱首先，咱们要选择一个合适的配电箱。

哎呀，这个可是非常关键的，别小看了它的作用。

配电箱有大有小，你得根据家里的电力需求来选择。

一般来说，家用的配电箱要是有足够的空余位置，能容纳你未来可能会增加的电器，比如你心心念念的新冰箱呀，或者是想要装的空调。

总之，选一个大一点的箱子，才不会让人感觉像是把大象塞进了鞋盒。

1.2 准备工具和材料安装之前，工具得准备齐全。

这就像是做饭之前得把菜准备好一样，工具缺一不可。

你需要螺丝刀、绝缘胶带、测电笔、以及电线，这些是必备的“厨具”。

然后，安全第一！记得准备好绝缘手套和安全眼镜，确保万无一失。

就像是做菜要带围裙，安装电器也要做好“安全防护”。

2. 安装步骤好了，咱们正式开始安装配电箱了。

别紧张，跟着我一步一步来，保证让你“装”得心满意足！2.1 选择安装位置首先，要选择一个合适的位置来安装配电箱。

通常，它会被装在墙壁上，离地大约1.5米的位置比较合适。

这样既方便你操作，又能避免小孩子乱摸。

选择的位置要远离潮湿的地方，也不要在厨房旁边，避免电箱被油烟熏得“黑乎乎”的。

就像你挑选房子一样，位置得“黄金地段”，才能保证它安安稳稳地工作。

2.2 安装配电箱配电箱选好位置后，接下来就开始安装了。

首先，要把配电箱的背板固定在墙上。

使用膨胀螺丝，把它牢牢地拧上，确保不会掉下来。

然后，把配电箱的前盖打开，看到里面那些五颜六色的电线了吗？别担心，按照说明书上的接线图来连接就行了。

注意，每根线都有它的“家族”——比如火线、零线、地线，它们各自要找对“家”。

记得在接线的时候，把电线的绝缘层剥开一点点，用绝缘胶带包好，以防漏电。

最后，把配电箱的前盖合上，用螺丝固定好，这样配电箱就安稳了。

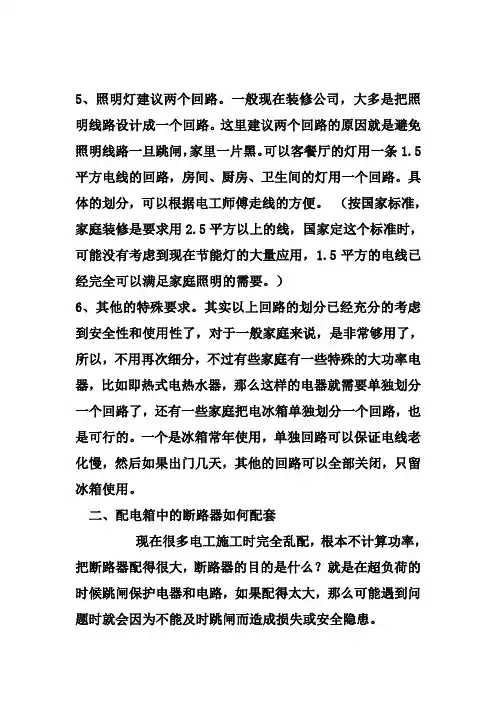

、照明灯建议两个回路。

一般现在装修公司，大多是把照明线路设计成一个回路。

这里建议两个回路的原因就是避免照明线路一旦跳闸，家里一片黑。

可以客餐厅的灯用一条1.5平方电线的回路，房间、厨房、卫生间的灯用一个回路。

具体的划分，可以根据电工师傅走线的方便。

（按国家标准，家庭装修是要求用2.5平方以上的线，国家定这个标准时，可能没有考虑到现在节能灯的大量应用，1.5平方的电线已经完全可以满足家庭照明的需要。

）
6、其他的特殊要求。

其实以上回路的划分已经充分的考虑到安全性和使用性了，对于一般家庭来说，是非常够用了，所以，不用再次细分，不过有些家庭有一些特殊的大功率电器，比如即热式电热水器，那么这样的电器就需要单独划分一个回路了，还有一些家庭把电冰箱单独划分一个回路，也是可行的。

一个是冰箱常年使用，单独回路可以保证电线老化慢，然后如果出门几天，其他的回路可以全部关闭，只留冰箱使用。

二、配电箱中的断路器如何配套
现在很多电工施工时完全乱配，根本不计算功率，把断路器配得很大，断路器的目的是什么？就是在超负荷的时候跳闸保护电器和电路，如果配得太大，那么可能遇到问题时就会因为不能及时跳闸而造成损失或安全隐患。

实际计算很简单，就是安培==功率/电压。

如果严格按照电器规范来做，一般1.5的配16A的，2.5的配20A的，4个平方的配25A的也是可行的。

至于总断路器两室的的配2P40A的是足够的了，三室的可以配2P63A的。

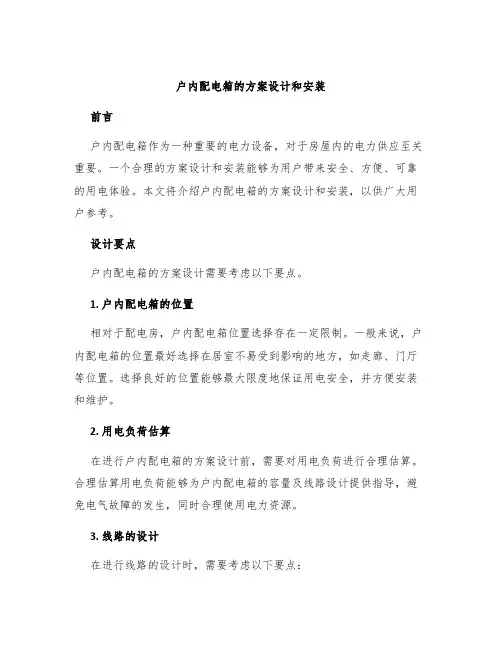

户内配电箱的方案设计和安装前言户内配电箱作为一种重要的电力设备，对于房屋内的电力供应至关重要。

一个合理的方案设计和安装能够为用户带来安全、方便、可靠的用电体验。

本文将介绍户内配电箱的方案设计和安装，以供广大用户参考。

设计要点户内配电箱的方案设计需要考虑以下要点。

1. 户内配电箱的位置相对于配电房，户内配电箱位置选择存在一定限制。

一般来说，户内配电箱的位置最好选择在居室不易受到影响的地方，如走廊、门厅等位置。

选择良好的位置能够最大限度地保证用电安全，并方便安装和维护。

2. 用电负荷估算在进行户内配电箱的方案设计前，需要对用电负荷进行合理估算。

合理估算用电负荷能够为户内配电箱的容量及线路设计提供指导，避免电气故障的发生，同时合理使用电力资源。

3. 线路的设计在进行线路的设计时，需要考虑以下要点：•所有用电器具的需求电流、电压等参数。

•为各个用电器具设置独立的线路，避免因故障引起其他线路故障。

•数据通信线路和电力线路应分开设置，以避免互相干扰。

•合理选用电缆，应根据线路负载、长度、敷设方式等进行选择。

4. 配电箱的容量户内配电箱的容量应根据用电负荷估算和线路设计进行决定，以充分保证电力的稳定供应。

一般来说，户内配电箱的额定电流值应大于用电负荷估算得到的最大电流值，以防止过载和故障发生。

安装流程户内配电箱的安装流程如下：1. 执行必要的安全措施在安装时，需要先切断电源，确保安全，避免触电等危险情况的发生。

2. 固定安装支架首先，需要选择合适的安装位置，然后固定安装支架，以保证户内配电箱的稳定性。

3. 连接电缆接下来，需要依据线路设计进行电缆连接，应注意以下要点：•电缆的截面应根据用电负荷及所选用电缆的型号进行选择。

•电缆的长度应根据实际情况进行设计。

•电缆应使用绝缘材料进行绝缘，避免漏电等安全问题。

4. 固定开关、电源线在连接电缆之后，需要将所选开关或断路器等固定在户内配电箱上，并连接电源线。

5. 测试和接地最后，需要进行安全测试和接地，检查电力供应是否正常，及电力设备是否与地面接地良好。

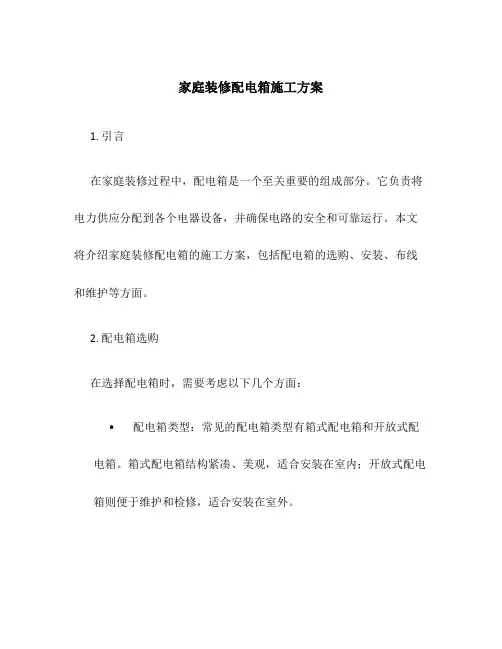

家庭装修配电箱施工方案1. 引言在家庭装修过程中，配电箱是一个至关重要的组成部分。

它负责将电力供应分配到各个电器设备，并确保电路的安全和可靠运行。

本文将介绍家庭装修配电箱的施工方案，包括配电箱的选购、安装、布线和维护等方面。

2. 配电箱选购在选择配电箱时，需要考虑以下几个方面：•配电箱类型：常见的配电箱类型有箱式配电箱和开放式配电箱。

箱式配电箱结构紧凑、美观，适合安装在室内；开放式配电箱则便于维护和检修，适合安装在室外。

•配电箱材质：配电箱的材质应具有耐高温、防火、防腐蚀等特性。

常见的材质有金属配电箱和塑料配电箱，根据需要选择合适的材质。

•负载容量：根据家庭用电负荷大小选择相应的负载容量。

一般来说，家庭用电负荷在10-20 kW之间，需要选择相应容量的配电箱。

3. 配电箱安装3.1 安装位置配电箱的安装位置应满足以下要求：•通风良好：配电箱应安装在通风良好的位置，避免过热导致事故发生。

•干燥无潮湿：配电箱应避免安装在潮湿的地方，以防止电器设备损坏。

•易于操作：配电箱应安装在易于操作的位置，方便对电路进行调整、维护和检修。

3.2 安装步骤配电箱的安装步骤如下：1.根据家庭用电负荷和电路规划确定合适的安装位置。

2.使用电钻钻孔，固定配电箱底座。

3.将配电箱底座与地面用螺丝固定。

4.将电源线从墙壁或地面引入配电箱，并连接到配电箱的电源端子。

5.根据电器设备数量和布线规划，在配电箱内安装相应的断路器和电线插座。

4. 配电箱布线配电箱的布线需要注意以下几个方面：•合理规划：根据家庭用电负荷和布局情况，合理规划各个电器设备的电路布线，确保电力供应充足。

•使用合格材料：选择优质的电线、插座、开关等材料，确保安全可靠。

•避免过载：根据断路器的额定电流，合理控制各个电路的用电负荷，避免过载引发事故。

5. 配电箱维护为了确保配电箱的安全和正常运行，需要定期进行维护和检修。

以下是一些常见的维护措施：•定期清洁：定期清洁配电箱及其周围环境，防止灰尘积累影响散热效果。

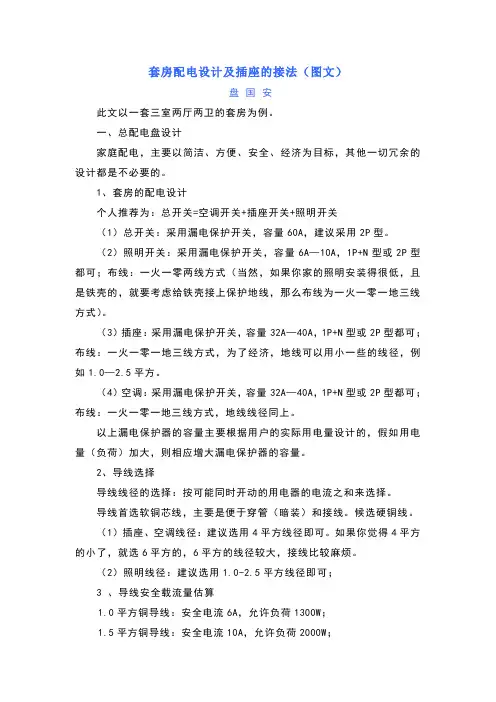

套房配电设计及插座的接法（图文）盘国安此文以一套三室两厅两卫的套房为例。

一、总配电盘设计家庭配电，主要以简洁、方便、安全、经济为目标，其他一切冗余的设计都是不必要的。

1、套房的配电设计个人推荐为：总开关=空调开关+插座开关+照明开关（1）总开关：采用漏电保护开关，容量60A，建议采用2P型。

（2）照明开关：采用漏电保护开关，容量6A—10A，1P+N型或2P型都可；布线：一火一零两线方式（当然，如果你家的照明安装得很低，且是铁壳的，就要考虑给铁壳接上保护地线，那么布线为一火一零一地三线方式）。

（3）插座：采用漏电保护开关，容量32A—40A，1P+N型或2P型都可；布线：一火一零一地三线方式，为了经济，地线可以用小一些的线径，例如1.0—2.5平方。

（4）空调：采用漏电保护开关，容量32A—40A，1P+N型或2P型都可；布线：一火一零一地三线方式，地线线径同上。

以上漏电保护器的容量主要根据用户的实际用电量设计的，假如用电量（负荷）加大，则相应增大漏电保护器的容量。

2、导线选择导线线径的选择：按可能同时开动的用电器的电流之和来选择。

导线首选软铜芯线，主要是便于穿管（暗装）和接线。

候选硬铜线。

（1）插座、空调线径：建议选用4平方线径即可。

如果你觉得4平方的小了，就选6平方的，6平方的线径较大，接线比较麻烦。

（2）照明线径：建议选用1.0-2.5平方线径即可；3 、导线安全载流量估算1.0平方铜导线：安全电流6A，允许负荷1300W；1.5平方铜导线：安全电流10A，允许负荷2000W；2.5平方铜导线：安全电流15A ，允许负荷2500W ；4平方铜导线：安全电流25A ，允许负荷7000W ；6平方铜导线：安全电流54A ，允许负荷10740W 。

4、用电负荷电流估算公式：θcos IU P = 则θcos /U p I =V U 220= θcos 取0.8U ——电压；θcos ——功率因数；P ——家用电器功率（接在某一趟线上的可能同时开动的家用电器的总功率）θcos （功率因数）说明：现代家庭大多采用带有电子整流器的节能灯或是LED 灯，电子整流器的功率因数约为0.6，质量差的，功率因数更低。

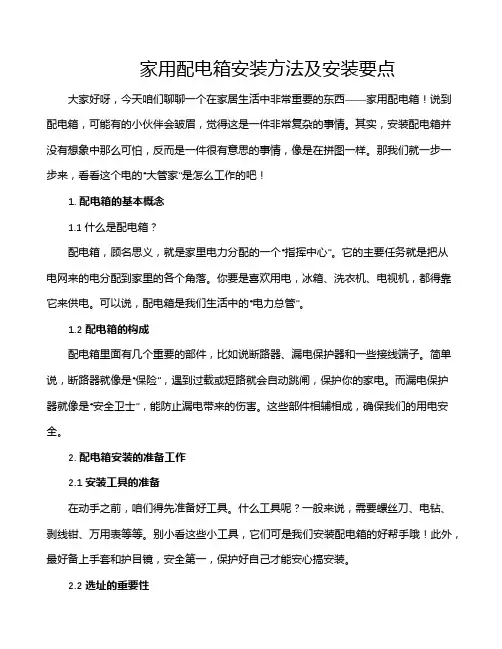

家用配电箱安装方法及安装要点大家好呀，今天咱们聊聊一个在家居生活中非常重要的东西——家用配电箱！说到配电箱，可能有的小伙伴会皱眉，觉得这是一件非常复杂的事情。

其实，安装配电箱并没有想象中那么可怕，反而是一件很有意思的事情，像是在拼图一样。

那我们就一步一步来，看看这个电的“大管家”是怎么工作的吧！1. 配电箱的基本概念1.1 什么是配电箱？配电箱，顾名思义，就是家里电力分配的一个“指挥中心”。

它的主要任务就是把从电网来的电分配到家里的各个角落。

你要是喜欢用电，冰箱、洗衣机、电视机，都得靠它来供电。

可以说，配电箱是我们生活中的“电力总管”。

1.2 配电箱的构成配电箱里面有几个重要的部件，比如说断路器、漏电保护器和一些接线端子。

简单说，断路器就像是“保险”，遇到过载或短路就会自动跳闸，保护你的家电。

而漏电保护器就像是“安全卫士”，能防止漏电带来的伤害。

这些部件相辅相成，确保我们的用电安全。

2. 配电箱安装的准备工作2.1 安装工具的准备在动手之前，咱们得先准备好工具。

什么工具呢？一般来说，需要螺丝刀、电钻、剥线钳、万用表等等。

别小看这些小工具，它们可是我们安装配电箱的好帮手哦！此外，最好备上手套和护目镜，安全第一，保护好自己才能安心搞安装。

2.2 选址的重要性接下来就是选址了，配电箱可不能随便放。

在选择位置的时候，得考虑几个要素：比如说通风好、方便接线、不潮湿等等。

一般来说，配电箱放在离地面一米左右的地方最为合适，这样方便我们日常检查和维护，谁也不想低着头爬来爬去吧！3. 安装步骤3.1 确定线路好了，工具和位置都准备好了，就可以开始动手了！首先，我们要先确定好电源线路。

这一步非常关键，要确保电源的电线安全且符合规范。

如果不确定，最好请专业的电工来帮忙。

毕竟，安全是第一位的，别图省事，出了问题可就麻烦了。

3.2 固定配电箱接着就是把配电箱固定在墙上。

用电钻把预先打好的孔装上膨胀螺丝，确保配电箱稳稳当当，不会随便晃动。

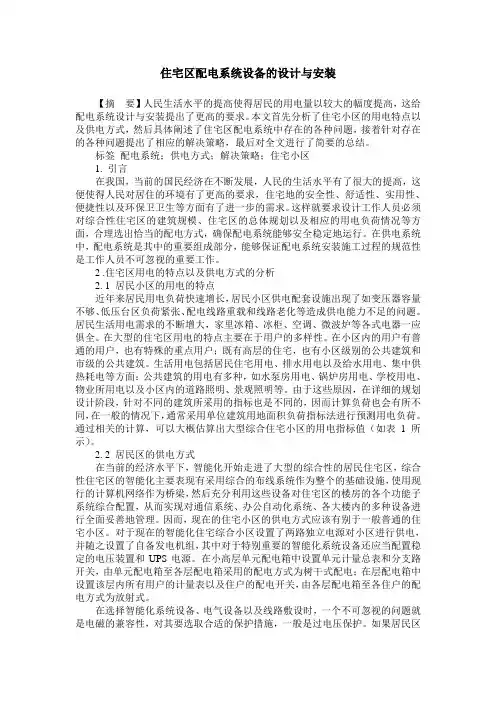

住宅区配电系统设备的设计与安装【摘要】人民生活水平的提高使得居民的用电量以较大的幅度提高，这给配电系统设计与安装提出了更高的要求。

本文首先分析了住宅小区的用电特点以及供电方式，然后具体阐述了住宅区配电系统中存在的各种问题，接着针对存在的各种问题提出了相应的解决策略，最后对全文进行了简要的总结。

标签配电系统；供电方式；解决策略；住宅小区1. 引言在我国，当前的国民经济在不断发展，人民的生活水平有了很大的提高，这便使得人民对居住的环境有了更高的要求，住宅地的安全性、舒适性、实用性、便捷性以及环保卫卫生等方面有了进一步的需求。

这样就要求设计工作人员必须对综合性住宅区的建筑规模、住宅区的总体规划以及相应的用电负荷情况等方面，合理选出恰当的配电方式，确保配电系统能够安全稳定地运行。

在供电系统中，配电系统是其中的重要组成部分，能够保证配电系统安装施工过程的规范性是工作人员不可忽视的重要工作。

2 .住宅区用电的特点以及供电方式的分析2. 1 居民小区的用电的特点近年来居民用电负荷快速增长，居民小区供电配套设施出现了如变压器容量不够、低压台区负荷紧张、配电线路重载和线路老化等造成供电能力不足的问题。

居民生活用电需求的不断增大，家里冰箱、冰柜、空调、微波炉等各式电器一应俱全。

在大型的住宅区用电的特点主要在于用户的多样性。

在小区内的用户有普通的用户，也有特殊的重点用户；既有高层的住宅，也有小区级别的公共建筑和市级的公共建筑。

生活用电包括居民住宅用电、排水用电以及给水用电、集中供热耗电等方面；公共建筑的用电有多种，如水泵房用电、锅炉房用电、学校用电、物业所用电以及小区内的道路照明、景观照明等。

由于这些原因，在详细的规划设计阶段，针对不同的建筑所采用的指标也是不同的，因而计算负荷也会有所不同，在一般的情况下，通常采用单位建筑用地面积负荷指标法进行预测用电负荷。

通过相关的计算，可以大概估算出大型综合住宅小区的用电指标值（如表1所示）。

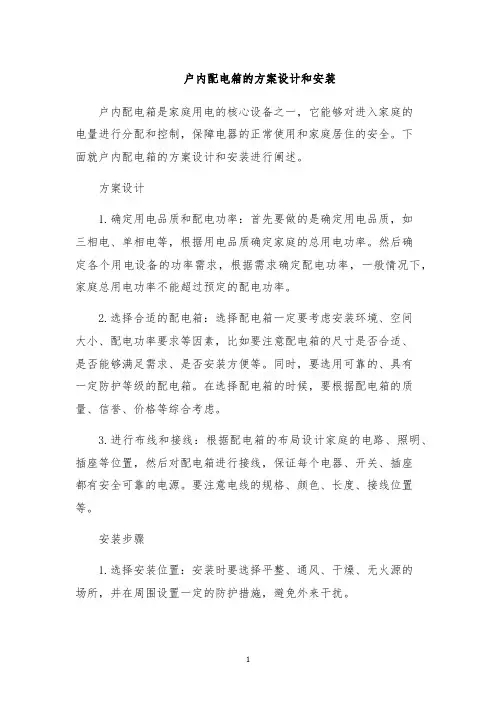

户内配电箱的方案设计和安装户内配电箱是家庭用电的核心设备之一，它能够对进入家庭的电量进行分配和控制，保障电器的正常使用和家庭居住的安全。

下面就户内配电箱的方案设计和安装进行阐述。

方案设计1.确定用电品质和配电功率：首先要做的是确定用电品质，如三相电、单相电等，根据用电品质确定家庭的总用电功率。

然后确定各个用电设备的功率需求，根据需求确定配电功率，一般情况下，家庭总用电功率不能超过预定的配电功率。

2.选择合适的配电箱：选择配电箱一定要考虑安装环境、空间大小、配电功率要求等因素，比如要注意配电箱的尺寸是否合适、是否能够满足需求、是否安装方便等。

同时，要选用可靠的、具有一定防护等级的配电箱。

在选择配电箱的时候，要根据配电箱的质量、信誉、价格等综合考虑。

3.进行布线和接线：根据配电箱的布局设计家庭的电路、照明、插座等位置，然后对配电箱进行接线，保证每个电器、开关、插座都有安全可靠的电源。

要注意电线的规格、颜色、长度、接线位置等。

安装步骤1.选择安装位置：安装时要选择平整、通风、干燥、无火源的场所，并在周围设置一定的防护措施，避免外来干扰。

2.安装支架：安装配电箱时，需要将配电箱支架固定在安装位置上，使其不易晃动，要注意支架的高度要合适。

3.安装来电终端：必须安装来电终端，以方便将电线通过终端进入配电箱。

来电终端必须与主电路连接，要根据要求正确接线。

4.进行接线：按照设计方案进行接线，保证接线正确、可靠，杜绝错接、交错等情况的发生，插座必须根据各自的电器要求接线，注意电线的长度，能保证一定的余量。

5.安装漏电保护器和开关：配电箱中必须安装漏电保护器和开关，以保证电器使用安全。

6.接通电源：全部接线后，确认接线无误后可以接通电源，在正常运行时应定期检查配电箱内是否有异常情况或缺陷，及时进行维修或清洁。

上述便是户内配电箱的方案设计和安装，需要特别注意的是安全和规范，将家庭居住的用电安全和生活舒适放在第一位。

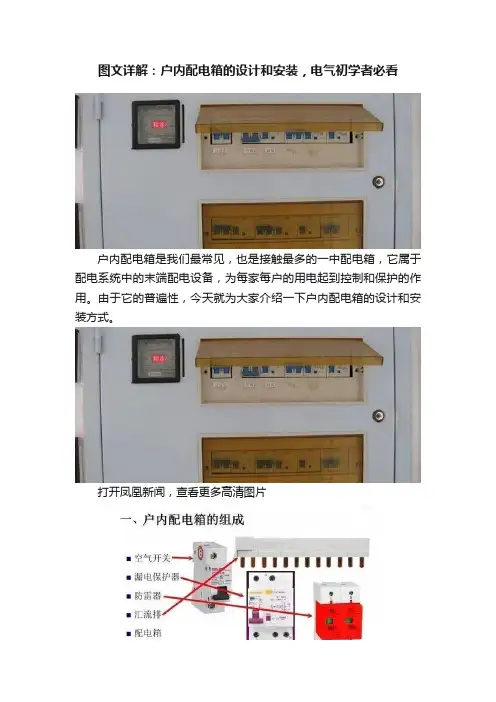

图文详解：户内配电箱的设计和安装，电气初学者必看
户内配电箱是我们最常见，也是接触最多的一中配电箱，它属于配电系统中的末端配电设备，为每家每户的用电起到控制和保护的作用。

由于它的普遍性，今天就为大家介绍一下户内配电箱的设计和安装方式。

打开凤凰新闻，查看更多高清图片
家用配电箱的安装要点：
（1）应安装在干燥、通风部位，且无防碍物，方便使用。

（2）配电箱不宜安装过高，一般安装标高为1.8米，以便操作。

（3）进配电箱的电管必须用锁紧螺帽固定。

（4）若配电箱需开孔，孔的边缘须平滑、光洁。

（5）配电箱埋入墙体时应垂直、水平，边缘留5—6毫米的缝隙。

（6）配电箱内的接线应规则、整齐，端子螺丝必须紧固。

（7）各回路进线必须有足够长度，不得有接头。

（8）安装后标明各回路使用名称。

（9）安装完成后须清理配电箱内的残留物。

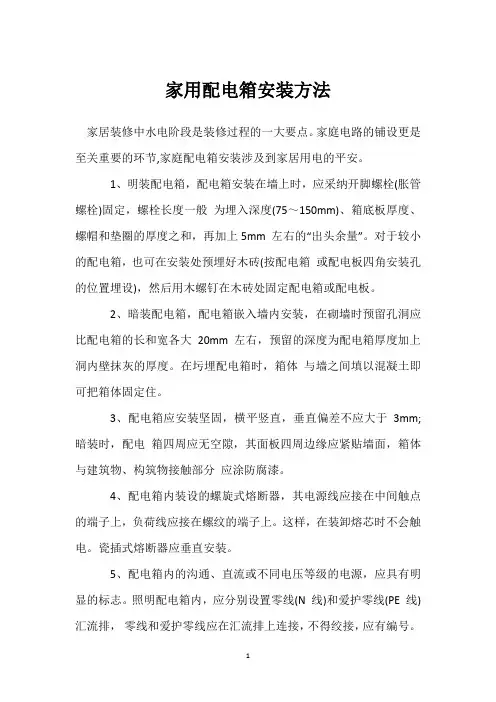

家用配电箱安装方法
家居装修中水电阶段是装修过程的一大要点。

家庭电路的铺设更是至关重要的环节,家庭配电箱安装涉及到家居用电的平安。

1、明装配电箱，配电箱安装在墙上时，应采纳开脚螺栓(胀管螺栓)固定，螺栓长度一般为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。

对于较小的配电箱，也可在安装处预埋好木砖(按配电箱或配电板四角安装孔的位置埋设)，然后用木螺钉在木砖处固定配电箱或配电板。

2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。

3、配电箱应安装坚固，横平竖直，垂直偏差不应大于3mm;暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。

4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。

这样，在装卸熔芯时不会触电。

瓷插式熔断器应垂直安装。

5、配电箱内的沟通、直流或不同电压等级的电源，应具有明显的标志。

照明配电箱内，应分别设置零线(N 线)和爱护零线(PE 线)汇流排，零线和爱护零线应在汇流排上连接，不得绞接，应有编号。

6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘爱护套。

金属壳配电箱外壳必需牢靠接地(接零)。

浅议民用住宅电气设计及安装方法1建筑电气设计（1）高低压配电系统的设计：①高压配电系统：现代高层建筑均是采用两路独立的10kV电源同时供电。

一般高压采用单母线分段，自动切换，互为备用。

母线分段数目，与电源进线回路数相适应。

只有当供电电源为一主一备时，才考虑采用单母线不分段的结线。

电源进线几乎全部采用电缆进线。

②高压系统及低压干线的配电方式基本上都采用放射式系统。

楼层配电则为混合式系统。

配电设备中的主要部分是干线。

现代高层建筑的竖井多采用插接式母线槽。

水平干线因走线困难，多采用全塑电缆与竖井母干线联接。

每层楼竖井设配电小间。

层间配电箱经插接自动空气开关从竖井母干线取得电源。

当层数较多负荷数较大时，一般按层数分区供电，或将变压器分散设在地下层、中间层或最顶层。

③功率因数按规定应补偿到0.9―0.95。

无功补偿都采用集中补偿方式。

为降低变压器容量，多集中装设在低压侧，与配电屏放在一起，但必须采用于式移相电容器。

（2）主要设备的选型：①高压开关柜。

现代高层建筑的变配电室设在主楼地下层，按规定不宜采用油开关。

国外用于高层建筑的开关有三种类型可供选用：高压空气断路器，SF6开关和真空断路器。

其中高压空气断路器因技术陈旧，SF6开关尺寸数大，气体具有毒性，故目前10kV真空断路器应用的较为普遍。

因此，应根据高层建筑地下室的标准，选用具有“五防”功能的真空开关手车式高压开关柜。

②电力变压器。

根据防火要求，主楼内是不允许装设大容量的油浸电力变压器的。

国外有干式变压器、SFe变压器和硅油变压器等三种产品可供选用。

③应急备用发电机组。

过去大多是采用柴油发电机组做应急备用电源的。

近年国外高层建筑已开始采用燃汽轮发电机。

这种发电机具有体积小、重量轻、反应速度快，故障率低等优点。

应急备用发电机组必须是快速自起动的。

按国外规定，应能在15s内恢复供电。

从可靠性出发最好选用两台，自动并车。

容量较小时也可选用一台。

（3）每套住宅的用电负荷确定及电度表规格：随着广大居民生活水平的提高和电器设备的增多，居民生活用电量急剧增加，每套住宅的设计用电负荷应适当留有余量，考虑未来年居民用电负荷的增加。

实例解读住宅配电箱的设计与安装①如何设计住宅配电箱负荷的大小？住宅用电负荷的分析人们的生活水平提高，家庭用电负荷不断增加，特别是大功率家用电器的使用，提出了如何计算家庭用电负荷问题。

让我们一起来回顾一下历年来国家用电的标准。

70年代末以前设计的住宅楼，按每平方米建筑面积2瓦标准设计供电设施，主要用于照明。

两居室用户的用电量不超过110瓦，三居室用户不超过140瓦。

80年代，按每平方米建筑面积10瓦标准设计供电设施，两居室用户的用电量不超过550瓦，三居室用户不超过700瓦。

90年代，按每平方米建筑面积25瓦标准设计供电设施，两居室用户的用电量不超过1400瓦，三居室用户不超过1700瓦。

现行国家标准规定，一般两居室住宅用电负荷为4000瓦，相应的电能表规格为10(40)安，进户铜导线截面不应小于10mm2，空调用电、照明与插座、厨房和卫生间的电源插座应该分别设置独立的回路。

由上可知，住宅楼按照所建年代不同，供电容量也不同。

根据资料介绍的经验值，我国住宅电气设计住户的单位面积计算负荷大概为远期每平米为90W。

按照这个标准来计算，100平米的房型已经达到了9KW的用电负荷。

家用电器的分析我们再看看家庭电器，家用电器按照功率的大小，一般可分为三个档次：第一档次的为小功率电器，如电视机、电冰箱、洗衣机、电扇、排风扇、抽油烟机、组合音响、照明灯具等。

这类电器的负荷大约为300至700w左右。

第二档次的中型功率的电器，如电吹风、微波炉、电饭锅、电熨斗、电烤箱、电热毯、吸尘器、电暖器等。

这类电器一般的负荷在700至1200w左右。

第三档次的为大功率电器，如空调机、电热水器、烧烤微波炉、电磁炉、暖风机、浴霸等，其负荷为1500至2500w左右。

计算家庭用电负荷时，可以按几个最经常同时使用电器的最大功率加起来，看一看到底有多少负荷。

并根据电器不同的用途，合理的考虑电器分布情况（比如厨房的开关最好大些，后面有详细说明）。

住宅楼配电箱系统图现代的住宅楼配电箱系统图是为了满足住宅楼居民对电能的需求而设计的。

该系统图详细描述了住宅楼内各个房间和公共区域的电路连接方式，以及配电箱的布置和电路保护装置的安装。

本文将介绍住宅楼配电箱系统图的基本要素和相关注意事项。

1. 总体布局住宅楼配电箱系统图的总体布局应合理、简洁，并且易于理解。

一般情况下，该系统图会按照楼层进行分层绘制。

每个楼层都会标明楼层号，并明确标识出各个房间和公共区域的位置。

此外，系统图还会为每个房间和公共区域标注出相应的用电设备和插座的位置，以便居民使用电能时有清晰的指引。

2. 配电箱布置配电箱是住宅楼配电系统的核心组成部分，因此在系统图中特别要注重配电箱的布置。

配电箱应该位于易于操作和维护的地方，通常会选择在楼层或地下室的公共区域中设置。

系统图应清晰地标识出配电箱的位置，并且在该位置附近给予配电箱的相关参数信息，例如总容量、额定电流等。

3. 电路连接方式住宅楼配电箱系统图需要详细描述房间和公共区域的电路连接方式。

对于每个房间和公共区域，应标明其所属楼层、用途和相应的电路。

这包括照明电路、插座电路、空调电路、弱电系统电路等。

每个电路的线路应该清晰可辨，标明线径、材质和安装方式。

4. 电路保护装置每个电路都需要配备相应的保护装置。

住宅楼配电箱系统图应详细标注每个电路的保护装置，例如熔断器或断路器。

保护装置的额定电流和容量应与电路负荷相匹配，以确保居民使用电能的安全性和稳定性。

5. 接地和防雷措施住宅楼配电箱系统图还应包括接地和防雷措施。

接地的设计应符合国家相关标准和规范，以确保电气设备的可靠接地。

防雷措施包括避雷针、引下线等，用于保护楼层内电气设备免受雷击的损害。

总结：住宅楼配电箱系统图是为了满足住宅楼居民对电能的需求而设计的。

通过详细描述每个房间和公共区域的电路连接方式、配电箱的布置和电路保护装置的安装，该系统图能够提供清晰的指引，确保住宅楼电力系统的安全和稳定运行。

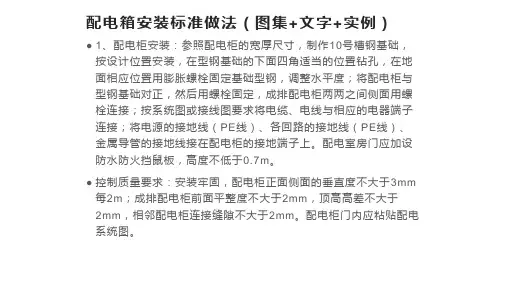

图文并茂！配电箱、配电柜的安装规范及功能介绍，讲解非常
全面
01布局图
布局图说明，整个图纸涉及开关施耐德，欧姆龙耦合器，伺服驱动器，魏德米勒开关电源，博世力士乐变频器等，布局图控制5路电器柜，总电流125A，是一个电池极芯贴胶物流系统图。

02 布线槽
布线槽之前进行底板长宽测量，然后根据原件布局图进行放置，此图是40的线槽，放置好以后用铆钉或燕尾丝进行固定就可以，注意横平竖直。

03 布置开关
按照左强右弱的原则，放置开关，固定导轨，注意开关之间的间隙，散热效果好。

25A断路器最大可以压接25平方的单芯线或者多芯线，注意穿号码管和压接线针和线鼻子。

04 接入强电线路
按照颜色(A黄B绿C红N黑PE接地)接入。

开关需对号入座，打好纸标签贴上，尽量走线之前确定好强电的线槽方向，尽可能与弱电线路分开互不干扰。

05 安装完成图
06 元件功能介绍
结束语：在这次电气柜安装完成时间和人工上做一个交流，两个人用了2天半时间完成了电柜的线槽，导轨，打眼，固定，接下来还要通电运行，达到使用标准，最后说的是分享知识，共同进步，希望同行多多提供建议！。

户内配电箱施工方案一、预埋、预留：主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置。

分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。

1、配电箱在混凝土墙上。

（1）混凝土墙厚度不能小于180mm，在土建墙体钢筋绑扎到位，封模之前，需用一个泡沫块暗埋在混凝土墙内，泡沫的质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。

配电箱的尺寸按400×220×100（宽×高×深）计，泡沫块尺寸按450×450×120（宽×高×深）计，泡沫块边安装高度按米。

（2）箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体（3）箱体上下各有100的间距，接线管时才有操作空间。

（4）安装时，泡沫块底边距地米，泡沫块平面与墙面在同一平面上，将泡沫块固定牢；用管塞将管口封堵严实后，塞入泡沫块；工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。

（5）成品保护：土建在封模板时，严禁穿墙螺杆从泡沫块及泡沫块上下部位的管线范围穿过，以免线管被破坏后水泥砂浆进入而堵塞线管。

（6）文明施工：待土建拆模后，电气施工人员将泡沫块挖出，保护好管口，并且将泡沫清理干净，自行带离施工现场，放置到指定垃圾场。

2、配电箱在砌体墙上安装（1）配合土建施工人员在后砌墙上配电箱位置预留450×450洞口，洞口底边距地米（配电箱安装高度按米计）。

洞口上面要按规范放置过梁，过梁上应预留管线豁口。

（2）箱体的安装必须在土建墙面抹灰前即在主体结构验收前完成。

（3）安装前，先进行管道疏通。

不通的，按规范要求处理，保证配电箱安装后，所有管道畅通，后期穿线顺利。

二、配电箱安装：分为两个步骤：第一是箱体的固定；第二是接管。

1、箱体的固定。

（1）箱体固定前，首先利用箱体上已经开好的孔（要求配电箱生产厂按系统图，在上下两个底边预留敲落孔，并上下底边各多预留一个孔）进行接管。
