电子负载操作规程

电子负载计量操作规程电子负载是现代电子检测与仪器校准中常见的一种工具，用于模拟电子设备所承受的负载条件。

为了保证使用电子负载的安全性和准确性，需要遵守一定的操作规程。

以下是电子负载的计量操作规程。

1. 安全操作规程：a. 在操作电子负载前，必须确保工作环境安全，如接地良好、无易燃易爆物品等。

b. 在操作过程中，应避免任何可能导致触电、短路等安全隐患的操作，如插拔连接线时应确保电源关闭。

c. 若发现电子负载有异常情况（如冒烟、异味等），应立即停止使用并进行检修。

d. 严禁擅自改动电子负载的结构和参数设置，以免影响其正常工作和测量准确性。

2. 使用前准备：a. 在使用电子负载前，需查阅相关文档了解其特性和使用方法，掌握相应的操作规程。

b. 充分了解所需测量的负载范围，并确保所使用的电子负载能够满足测量要求。

3. 连接电源：a. 连接电源前，确保电源开关处于关闭状态。

b. 根据电子负载的电源要求，选择合适的电压和电流，使用专业的电源线连接负载设备和电源。

4. 连接负载：a. 使用合适的连接线连接负载和被测设备，避免接触不良或松动导致测量偏差。

b. 检查连接线的质量，确保其能够承受所施加的电压和电流。

c. 如需进行高电压或高电流测量，请先调整电子负载的参数，使其适应被测设备的要求。

5. 参数设置：a. 根据实际需求设置电子负载的参数，包括电压、电流、功率等。

b. 在设置参数前，应先使负载设备处于零负载状态，避免对被测设备造成损害。

c. 在设定电压和电流时，需注意保持负载设备的工作安全和稳定，避免过大电流引起电子负载过载。

6. 开始测量：a. 在参数设置完毕后，可以打开电子负载的电源开关，开始进行负载测量。

b. 在测量过程中，应观察电子负载显示屏上的数值，确保测量结果准确且可靠。

c. 如需改变负载条件，在改变参数前应先关闭电源，避免电流暂时过大导致电子负载过载。

7. 测量结束：a. 在负载测量完成后，应关闭电源开关，断开电源连接线。

操作图示
8.附右图
核准：DSF 审核：DFS 2014年4月28日制表：SDF 7.电子负载保养，依日常保养表，维护规定处理。

电子负载操作说明书
操作说明图片说明文件编号：QA-SOP-009
版本：A0页次：1/1设定测试规格及测试设定模式开机电源开关 1.打开电源开关（ON ）
3.根据需求设定工作模式：定电流工作模式（CC ），定功率工作模式（CP ），定电阻工作模式（CR ）。

电池测试及判定 4.根据测试需求设定测试规格
如：设置功率模式负载功率为30W ，首先按P-set 键，然后按数字键"3""0"".""0"来输入电流，接下来按I-set 键来确认。

在按ESC 键退回。

利用旋转来设置，按下P-set 键，直接旋转，电流值将相应改变，开始光标在LCD 上显示值的最后一位，可通过在旋转按钮左右键移动光标，再旋转按钮改变旋该位上的值。

其它模式以此类推。

5.将电池置于安全装置上，红线夹子接电池
正极，黑线夹子接电池负极,按I-set 键来进入放电电流大小设定状态，输入脑残体电流值，按“ENT ”键确认后再按“ON/OFF"键进入电池放电状态。

放电电流大小发制造商规格的最大放电电流强制放电。

再观看显示窗确认安全放电后取出电池，进行结果判定。

关闭电源
6.关闭电源
测试线与INPUT 端连接
2.将测试电线连接至INPUT 端。

电源开关INPUT 端接口设定模式设定规格Set 功能键旋转和功上排：实际电流值下排：实际输入功率值关闭电流
电池测试及判定。

电子负载使用手册简介该使用手册旨在提供关于电子负载的基本操作指南和常见问题解答。

电子负载是一种用于模拟电子设备在真实负载条件下的性能和行为的测试工具。

本手册将介绍电子负载的基本原理、操作步骤和注意事项。

基本原理电子负载通过电流和电压模拟负载来测试电子设备的性能。

它能够模拟不同负载条件下的电流和电压变化，并测量电子设备在这些条件下的响应。

操作步骤1. 连接电子负载和电子设备：首先，确保电子负载和电子设备断电。

然后，使用合适的电缆将电子负载与电子设备连接。

2. 设置负载参数：根据需要，设置电子负载的电流和电压参数。

确保所设置的参数符合测试要求，并小心调整以避免过载。

3. 启动测试：打开电子负载的电源开关，并启动测试。

记录电子设备在不同负载条件下的电流和电压变化。

4. 分析测试结果：根据记录的数据，分析电子设备在不同负载条件下的性能和响应。

如果需要，可以进行进一步的测试或调整负载参数。

5. 关闭电子负载：测试完成后，先关闭电子负载，再断开与电子设备的连接。

确保所有设备都处于安全状态。

常见问题解答以下是一些常见问题的解答：1. 为什么需要使用电子负载？电子负载可以模拟真实负载条件下的电流和电压变化，从而测试电子设备在不同负载条件下的性能。

它可以帮助工程师评估电子设备的稳定性和响应能力。

2. 如何避免过载？在设置负载参数时，要仔细考虑电子设备的额定电流和电压范围，并确保所设置的参数不会超过这些范围。

另外，要根据测试需求适当调整负载参数，并定期监测电流和电压的变化。

3. 如何分析测试结果？分析测试结果时，可以比较不同负载条件下的电流和电压变化，以评估电子设备的性能和响应。

另外，可以使用数据分析工具对记录的数据进行进一步处理和解释。

结论本使用手册提供了关于电子负载的基本操作指南和常见问题解答。

使用者应按照操作步骤进行测试，并注意遵守安全操作规程。

如果有进一步的问题或需要更详细的信息，请参考电子负载的用户手册或咨询相关专业人士。

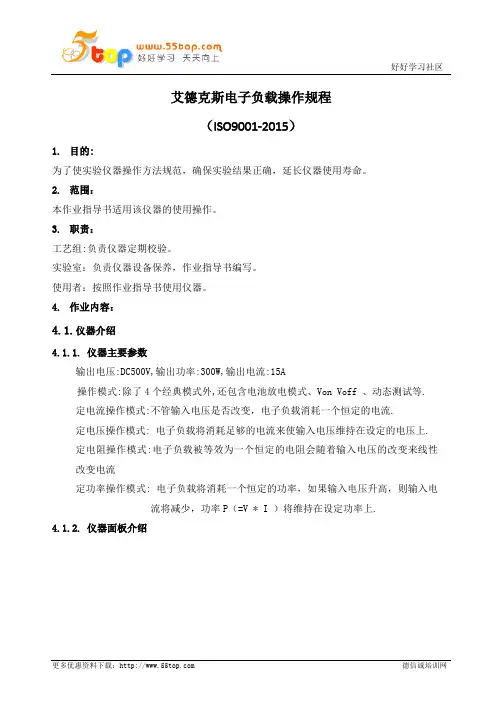

艾德克斯电子负载操作规程（ISO9001-2015）1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命。

2.范围：本作业指导书适用该仪器的使用操作。

3.职责：工艺组:负责仪器定期校验。

实验室：负责仪器设备保养，作业指导书编写。

使用者：按照作业指导书使用仪器。

4.作业内容：4.1.仪器介绍4.1.1.仪器主要参数输出电压:DC500V,输出功率:300W,输出电流:15A操作模式:除了4个经典模式外,还包含电池放电模式、Von Voff 、动态测试等.定电流操作模式:不管输入电压是否改变，电子负载消耗一个恒定的电流.定电压操作模式: 电子负载将消耗足够的电流来使输入电压维持在设定的电压上.定电阻操作模式:电子负载被等效为一个恒定的电阻会随着输入电压的改变来线性改变电流定功率操作模式: 电子负载将消耗一个恒定的功率，如果输入电压升高，则输入电流将减少，功率P（=V * I ）将维持在设定功率上.4.1.2.仪器面板介绍NO 名称NO 名称1 开关机按键8 输出接线端了正极2 数字键盘9 输出接线端了负极3 选择定功率模式，设定功率输入值10 主显示屏4 Shift复合键11 选择定电流模式设定电流输入值5 选择定电阻模式，设定电阻输入值12 选择定电压模式设定电压输入值6 控制负载的输入状态：开启/关闭13 副显示屏7 上下移动键和Enter确认键14 调节旋钮4.1.3.指示灯功能描述4.2.定电流负载模式操作步骤4.2.1.插上仪器电源、启动仪器处于待机状态.4.2.2.在仪器面板上按I-set键，屏幕显示CURRENT=0.000A .4.2.3.通过数字键或者是旋钮输入所需的电流值，如CURRENT=1A按 Enter键确认.4.2.4.被测样品与仪器连接4.2.5.在仪器面板上按ON/OFF 键,仪器开始输出电流.4.3.定电压负载模式操作步骤4.3.1.操作步骤同4.44.4.定电阻负载模式操作步骤4.4.1.操作步骤同4.44.5.定功率负载模式操作步骤4.5.1.操作步骤同4.44.6.电池放电测试操作步骤4.6.1.定义: 使用恒流模式来进行容量测试,可编程设置关断电平,当电池电压过低时,系统确定电池达到设定阈值或非安全状态前夕,自动中断测试.在测试过程中可以观测电池的电压,放电电流,负载功率和电池已放电容量.4.6.2.在仪器面板上按 On/Off键，使负载的输入状态为关闭，连接好待测电池.4.6.3.按 I-set键，VFD显示CURRENT= 0.000A,设置电池的放电电流,按Enter键确认.注意：负载的放电电流必须小于电池所供给的电流,在此范围内尽量设大.4.6.4.按Shift+ Battery（数字键8）,屏幕显示MIN OLT=0.10V,设置关断电压,按Enter键开始放电测试. 当电池电压跌落到关断电压时, 负载的输入状态自动OFF. 4.6.5.再次按hift+ Battery（数字键8）键可退出电池容量测试模式.4.6.6.在测试过程中按上下键切换观察电池的电压,实际放电电流和负载功率,电池已放电容量.4.7.V on Voff 操作步骤4.7.1.定义: 当待测电源上升速度或下降速度慢时,电子负载就有可能将待测电源保护.电子负载提供了Von（带载电压）和Voff （卸载电压）功能,当待测电源电压上升且大于Von 带载电压时,负载开始带载测试.当待测电源电压下降且小于Voff卸载电压时,负载则卸载，输入状态为OFF.4.7.2.按 Shift + Menu 键进入菜单4.7.3.屏幕显示MAX CURRENT SET，按下方向键▼至>VOLTAGE ON SET,按Enter键确认.4.7.4.屏幕显示>VOLT.ON=0.00V,按数字键设置带载电压值(0.1V至最大电压值),按Enter确认.4.7.5.按下方向键▼至>VOLTAGE OFF SET, 按Enter键确认.4.7.6.屏幕显示>VOLT.OFF=0.00V按数字键设置卸载电压值(0V至最大电压值) 按Enter键确认.4.8.动态测试操作步骤定义: 动态测试操作能够使负载在两种负载电流或电压间反复切换，此功能可以用来测试电源的动态特性.动态测试操作可以用前面板Shift + Tran键使能或失能,在动态测试操作以前,应首先设置动态测试操作的相关参数Shift +S-Tran. 这些参数包括：A值脉宽时间,B 值脉宽时间及动态测试模式、动态测试模式可分为连续模式,脉冲模式及触发模式.Shift + S-Tran LEVEL A =0.000A 设置A 的值Enter WIDTH A = 0.5ms 设置A 的时间宽度Enter LEVEL B=0.000A 设置B 的值Enter WIDTH B= 0.5ms 设置B 的时间宽度Enter >CONTINUOUS>PULSE>TOGGLED设置动态测试模式Enter 动态参数设置完成4.8.1.1.连续模式（CONTINUOUS）:在连续模式下，当动态测试操作使能后，负载会连续的在A值及B值之间切换.4.8.1.2.举例操作.负载电流在5A和10A之间切换,负载电流在 5A时保持2ms,在 10A时保持3ms.假设被测仪器输出电压为12V，当前在定电流模式下.4.8.1.3. 关闭负载的输入4.8.1.4. 按下Shift+ S-Tran ,设置 LEVEL A=5A,按 Enter,设置 WIDTH A=3ms,按Enter,设置 LEVER B=10A,按 Enter,设置 WIDTH B=2ms,按 Enter 确认.4.8.1.5. 此时动态模式为CONTINOUS ，按 Enter 确认. 4.8.1.6. 按 On/Off 键打开负载的输入.4.8.1.7. 按下 Shift+ Tran 开始执行动态测试操作. 4.8.1.8. 再按下 Shift+ Tran 将停止动态测试操作.4.8.2. 脉冲模式（PULSE ）: 在脉冲模式下,当动态测试操作使能后,每接收到一个触发信号,负载就会切换到B 值下, 在维持B 脉宽时间后,会切换回A 值下.4.8.2.1. 举例操作.负载电流在5A 和 10A 之间切换.负载每接收到一个触发信号，就会切换到10A 电流值,10ms 后切换回 5A 电流值.假设被测仪器输出电压为 12V,当前在定电流模式下.4.8.2.2. 按下 On/Off ，关闭负载输入 . 4.8.2.3. 按下 Shift+ S-Tran,设置LEVER A=5A,WIDTH A=10ms,LEVERB=10A,WIDTH,B=10ms,此时 动态模式为 CONTINOUS.4.8.2.4.按下方向键▼至>PULSE4.8.2.5. 按 Enter 设置动态模式为 PULSE. 4.8.2.6. 按下 On/Off ，打开负载输入.4.8.2.7.按下 Shift + Tran 开始执行动态测试操作.4.8.2.8.按下 Shift+ Trigger开始另一次脉冲，复按 Shift+ Trigger，可以得到更多的脉冲.4.8.2.9.按下 Shift+ Tran 将停止动态测试操作.4.9.保护功能4.9.1.过电压保护（OV）, 当输入电压大于最大电压值时,负载过电压保护,输入OFF，蜂鸣器鸣叫，屏幕显示OVER VOLTAGE.4.9.2.过电流保护（OC）,在定电流,定功率及定电阻模式时，当负载输入电流增加到电流上限时，负载将调整为最大保护电流输入,屏幕显示负载状态信息显示为CC.在定电压模式，动态测试操作或顺序操作时,当负载输入电流增加到电流上限时，蜂鸣器鸣叫，显示电电压和电流值同时闪烁.4.9.3.输入极性反接,当输入极性反接时,蜂鸣器鸣叫,屏幕显示REVERSE VOLTAGE .4.9.4.过温度保护(OH), 当负载内部功率器件超过80℃时,负载温度保护.此时输入OFF，蜂鸣器鸣叫, 屏幕显示OVER HEAT.。

电子负载计量操作规程
《电子负载计量操作规程》
一、引言
电子负载是一种用于模拟各种负载条件的仪器，用来测试电源和电池的性能。

在使用电子负载进行计量操作时，需要遵守一定的操作规程，以确保测试结果的准确性和可靠性。

二、操作流程
1. 确认设备状态：在进行电子负载计量操作之前，需要确认设备的开关状态、通风状态以及电源连接等情况，确保设备处于正常工作状态。

2. 设置负载参数：根据具体的测试需求，设置电子负载的负载参数，包括电流、电压、功率等。

在设置参数的过程中，需要注意参数的范围和精度，避免超出设备的承载能力或测试范围。

3. 连接设备：将需要进行测试的电源或电池与电子负载进行连接，确保连接稳固和正确。

4. 启动测试：启动电子负载进行测试，根据需求监测并记录测试过程中的各项参数，包括输出电流、电压、功率、温度等。

三、注意事项
1. 安全用电：在进行电子负载计量操作时，需要严格遵守安全用电的规定，确保设备和人员的安全。

2. 负载参数范围：在设置负载参数时，需要注意参数的范围和精度，确保测试的准确性和可靠性。

3. 监测和记录：在测试过程中，需要及时监测和记录各项参数，以便后续分析和评估测试结果。

四、结束操作
1. 结束测试：在完成测试后，需要关闭电子负载并断开与被测设备的连接。

2. 故障处理：如果在测试过程中出现设备故障或异常情况，需要及时处理并记录故障情况。

3. 数据处理：对测试过程中获取的数据进行处理和分析，得出测试结论并记录。

通过严格遵守《电子负载计量操作规程》，可以确保电子负载测试操作的准确性和可靠性，为相关领域的科学研究和工程应用提供有力支持。

电子负载仪操作规程WCS电子负载仪是一种用于模拟负载的测试仪器，广泛应用于电子设备、电源等领域的测试与调试工作中。

为了能够正确、安全地操作电子负载仪，制定一份操作规程是非常必要的。

以下是一份1200字以上的电子负载仪操作规程，供参考：一、操作前的准备1.检查电子负载仪的外观是否完好，并清洁表面。

2.检查仪器的电源线连接是否稳固，确保接地良好。

3.在操作电子负载仪之前，应该先了解其性能参数和使用方法，熟悉仪器的各种功能和控制面板布局。

4.导入正确的负载特性曲线，以满足实际测试需求。

5.确保测试样品已正确连接到电子负载仪的输入端。

二、仪器的开机与关机1.打开电源开关，等待电子负载仪启动。

2.建议在仪器启动后进行一段时间的预热，以确保仪器的稳定性。

3.在关闭电子负载仪之前，应先将负载输出设为最小值，然后关闭电子负载仪电源开关，等待仪器完全关闭。

三、选择测试模式根据具体测试需求，选择适当的测试模式，包括恒流、恒压、恒阻和可编程等模式。

四、设置测试参数1.通过仪器面板的旋钮或键盘输入，设置测试需要的参数，包括负载电流、负载电压、负载功率、负载阻抗等。

2.对于恒流模式，可以设置恒流值和上下限等参数。

3.对于恒压模式，可以设置恒压值和上下限等参数。

4.对于恒阻模式，可以设置恒阻值和上下限等参数。

五、启动测试1.在设置好测试参数后，确认参数无误后，可以启动测试。

2.监测测试过程中的各项指标，包括负载电流、负载电压、负载功率等。

3.在测试过程中，如发现任何异常现象或指标超出预设范围，应立即停止测试，并复查测试设置和接线是否正确。

六、结束测试1.当测试完成时，将负载输出设为最小值。

2.断开测试样品与电子负载仪之间的连接。

3.关闭电源开关，并等待仪器完全关闭。

4.电子负载仪的操作记录和测试结果应该及时保存，以备后续分析和验证。

七、日常维护1.定期清洁电子负载仪的外壳和控制面板，防止灰尘或腐蚀物对仪器的影响。

2.保持仪器通风良好，避免过热。

工序名称电子负载操作规程版本A/1页次1/1一、目的：指导设备使用人员的正确操作及维护，以保证安全生产。

二适二、用范围：公司电子负载仪三操三、作步骤：1.电子负载主要用于直流电压输出负载测试，可以直观的显示直流电压及负载电流。

2.操作时，首先插好电源线，开启电源开关（ON）。

根据测量要求按动面板上的I-set/V-set/P-set/R-set键选择不同的测量方式: CC.CV.CP.CR.选择好测量方式后再选择最高要求和最低要求,数字键里有 A .A,待设定好了最高低要求后,就选择启动负载键,此时电子负载就开始启动工作,面板上会显示出电压电流或功率.3.待测电源直流电源插头，接DC输入接线头,极性不能接反。

输入为正的接电子负载DC正接线柱，为负的接负接线柱。

4.另外，一些选择模式请详阅使用说明书。

5.本仪器虽有过压、过流、过热、过率保护装制，但操作人员一定要谨慎小心操作，不能有错若发现仪器的故障，及时送设备工程部维修，其他无关人员不许随便开机检查。

6.每次开机时、仪器工作一个周期（2个小时）后必须对仪器自检！当仪器自检不通过时，应及时追溯到前一次电压误测的合格产品，并进行隔离重新测试。

四，点检内容及方法：电流电压读数：将产品输出端连接到到输入电子负载端子线,此时用数字万用表和电子负载同时测量下输入的电压电流,此时万用表上面的显示同机器上的显示应为相同,否则证明机器出现故障.面板上的功能键的有效:将产品输出端连接到到电子负载输入端子线,任意调整按键的数值后再确认是否有效,调整更改的数值无效则证明电子负载出现故障.如果在点检时,所检的项目与结果不符的现象,证明机器已发生故障应停止使用，应及时叫技术部门修理调整,点检合格后投入使用。

五．维护及保养：保持机器的环境的适当通风，勿时间日照；保持机器表面干燥，整机干净整洁；批准：审核：制定：工序名称电子负载操作规程版本A/1页次2/1。

电子负载操作规程电子负载是电子测试仪器中常见的一种设备，用于对电功率供应装置进行测试和负载调节。

为了确保电子负载的正常操作和安全使用，制定一系列的操作规程非常必要。

以下是电子负载操作规程的一个示例，供参考：一、安全操作规程1.操作人员必须熟悉电子负载的使用方法和技术要求，并取得相关的操作证书。

2.操作人员在使用电子负载前，需检查设备的外观是否完好，电源线是否接地良好，并确认仪器的电源开关处于关闭状态。

3.操作人员必须佩戴适当的防护用品，如防静电手套、防护眼镜等。

4.在进行高电压或高电流测试时，操作人员应采取适当的防护措施，如佩戴绝缘手套或使用绝缘工具。

5.操作人员禁止在操作过程中穿插杂物或使用损坏的电源线。

6.在操作过程中，操作人员应避免触摸电子负载的导电部件，以防触电。

7.若发现电子负载有异常情况（如冒烟、发出异味等），应立即停止使用，并上报有关人员进行检修。

二、操作步骤1.打开电子负载之前，确保负载的连接电路正确无误，并将电源线与负载的电源端口连接好。

2.打开电子负载电源开关，此时仪器会进行自检，确保设备工作正常。

3.在设置模式选择前，打开相应的面板，并选择适当的工作模式：常数电流(CC)、常数电压(CV)或恒定阻抗(CR)。

4.根据测试要求，通过面板上的旋钮或键盘输入所需的电流、电压或阻抗值，并按下确认键，使设定值生效。

5.当电子负载开始工作时，观察显示屏上的数据，确保实际值与设定值相符，并监测电子负载的工作状态。

6.在测试结束后，先将负载的电源开关关闭，再拔掉电源线。

离开工作环境前，确认仪器的所有开关已关闭，并将仪器进行良好的保管。

三、故障处理1.若电子负载在使用过程中发生故障，应立即停止使用，排查故障原因。

一般故障包括：负载无法启动、电流异常、电子负载自动关机等。

2.检查电源线是否连接稳固，电源开关是否处于合适的位置，并在确认无问题后重新启动电子负载。

四、维护保养1.定期对电子负载进行清洁，使用干净的抹布擦拭外壳和面板，并清除面板上的灰尘和污渍。

系列直流电子负载安全操作及保养规程直流电子负载是一种用于对电源电路进行测试和负载分析的仪器。

为了确保工作效率和工作安全，有必要对直流电子负载进行正确操作和维护。

本文档介绍直流电子负载的安全操作和保养规程，以确保仪器的正常工作和延长使用寿命。

安全操作基本操作注意事项1.在进行任何操作之前，必须断开电源开关并确认仪器已断电。

2.在接通电源之前，注意检查和确认所有连接线的正确性和稳固性。

3.在进行任何电气操作之前，必须确保仪器电源被正确接地。

4.在连接负载之前，必须设定无负载状态。

5.在设定负载之后，必须从小电流值逐步增加电流，以避免负载突变造成的危险。

6.在进行测量前，必须检查电流和电压表的有效范围和灵敏度是否适合测试需求。

7.在操作时，正负极性必须正确连接，同时要注意保持连接的稳定性，避免松动和接触不良。

8.在更改仪器设置前，务必停止测试并记录当前负载状态，防止更改后测试数据不准确。

9.在测试过程中出现异常情况时，应立即停止测试，拔掉电源插头，检查故障原因，经确认故障解决后再进行测试。

10.在测试结束后，先将电流值降至零，随后再拔掉负载端口的连接线。

特殊操作注意事项1.对于参数设置时，如果参数设置有误或者色码一致导致错误时，应直接停止测试并重新设置，谨防人为失误和操作不当导致损坏仪器。

2.总负载电流超过标称电流时，应停止测试，并重新调整测试装置使其在标称负载范围内运行。

在超出额定负载或输入值时操作可能会导致测试数据失真或设备损坏，对测试数据产生误导。

3.对于设置快速模式的情况，应针对标准负载进行测试，确认仪器工作稳定，同时，在实际测试中，应根据负载环境和数据精度的不同选择相应的测试模式和速度，以达到最优效果。

使用场合注意事项1.电子负载仪器只用于测量电子元器件或电源的性能及其负载下的响应。

不可将负载连接到电力网上。

2.在粉尘过多、温湿度波动大和电源质量不良等特殊情况下，应增加无尘室和风扇降温装置以确保电子负载的良好工作和长期使用。

艾德克斯多路电子负载操作规程（ISO9001-2015）1.目的：为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命。

2.范围：本作业指导书适用该仪器的使用操作。

3.职责：设备组：负责仪器定期校验。

实验室：负责仪器设备保养，作业指导书编写。

使用者：按照作业指导书使用仪器。

4.作业内容：4.1.仪器介绍4.1.1.仪器主要参数IT8731: 输出电压80V、输出电流40A、输出功率200W。

IT8733B: 输出电压500V、输出电流30A、输出功率500W。

IT8733: 输出电压80V、输出电流120A、输出功率600W。

4.1.2.仪器面板介绍负载模块IT8731负载模块IT8733B负载模块IT8733主机IT8702负载输出接线端数据传输出端口4.1.3.仪器按键功能介绍4.1.3.1.控制模块按键功能介绍POWER: 负载电源开关，打开时所有通道显示屏会点亮，所有通道进入开机自检的状态。

Chan: 用来切换通道,由于IT8700是多路负载，一个主机控制所有模组。

每个模组都有自己的通道编号，想对某通道进行编辑，首先在主机面板上选择好编辑的通道才能进行编辑.例如：对5通道进行编辑，首先按Chan键，主机VFD上显示所有安装通道，直接按数字键5，就可以切换到5通道，这时就可以对该通道进行编辑。

Save：用来保存数据，选择好通道后，在主机面板对该通道进行编辑参数，设置工作模式、电压、电流、斜率、动态参数等设置。

用Save键保存，最多可以保存101组设置参数。

所有的参数都保存在非易失性存储器中，可以掉电保存。

Recall ：用来调用数据键，可以快速调用所保存的101组参数。

所有使用的参数只需要编辑和保存一次，它们就会一直保存在存储器中。

每次只需要调用即可。

Setup ：用来进入单通道的菜单：此键用来单通道的菜单设置。

可实现A/B动态的功能，选择CC/CV/CR工作模式等，此菜单已在菜单列表中详细作了介绍。

文件编号IT8541B电子负载仪操作规程版本/修订A/01.目的：规范电子负载的使用及维护，使工具仪器保持就佳工作状态。

2.适用范围：厂区所有电子负载工具仪器及附属设备。

3.职责与权限：3.1测试员负责日常仪器的保养及测试记录。

3.2质量部负责日常仪器的校验及监督使用情况。

4.操作内容：4.1开机：按下面面板开关上的电源开关，预热10分钟。

4.2定电流操作：I-SET键，通过数字键或旋扭输入一个电流值，按ENTER键确认。

4.3定功率操作：P-SET，通过数字键或旋钮输入一个功率值，按ENTER键确认。

4.4定电阻操作：按R-SET，通过数字键或旋钮输入一个电阻值，按ENTER键确认。

4.5定电压操作：按V-SET，通过数字键或旋钮输入一个电压值，按ENTER键确认。

4.6INON/OFF输入设定：4.6.1按ON/OFF键改变负载的输入状态，按一次，面板上显示ON，则表示负载处于输入状态。

4.6.2.再按ON/OFF键，面板上显示0FF，则表示负载处于关闭状态。

4.7电池放电测试：4.7.1按ON/OFF键，使负载的输入状态关闭，连接好待测电池4.7.2按I-SET键设定电池的放电电流，按ENTER键确认。

4.7.3按Shift+battery，设关断电压，ENTER放电。

4.7.4再按Shift+battery退出电池测试，测试中按上下键观察电池的电压.，电流，功率，放电容量。

4.8自动测试：A．按shift+menu进入菜单，VFD显示CONFIG。

再按▼键移动LIS所需要的最大TSET项，按enter进入到下菜单，VFD显示MODESET。

按▼见移动EDITTESTFILE，按enter开始编自动测试文件，此时VFV显示MAXCURR。

=20A，设置所需要的最大电流，按enter确认。

B．VFD显示MAXVOLT。

=120V，设置所需要的最大电压，按enter确认。

VFD显示MAXPOWER。

电子负载仪操作手册1. 简介电子负载仪是一种测试和模拟电源负载的设备。

它可以模拟各种负载条件，用于测试电源的性能和稳定性。

本操作手册将介绍电子负载仪的基本操作步骤和常见功能。

2. 规格和特点- 输入电压范围：0-30V- 最大电流：0-10A- 支持恒定电流、恒定电压和恒定功率模式- 支持远程控制和编程功能- 能够监测和显示电源的电流、电压和功率等参数3. 操作步骤a. 连接电源和负载仪：将电源的正负极分别连接到负载仪的正负端子上。

b. 设置负载模式：根据需要选择恒定电流、恒定电压或恒定功率模式。

c. 设置参数：设置所需的电流、电压或功率值。

d. 开启负载：按下负载开关，开始执行测试。

e. 监测测试结果：通过负载仪的显示屏或远程控制软件监测测试结果。

4. 功能介绍a. 恒定电流模式：在该模式下，负载仪会保持一个固定的电流值，根据所设置的值来消耗电源的电流。

b. 恒定电压模式：在该模式下，负载仪会保持一个固定的电压值，根据所设置的值来消耗电源的电压。

c. 恒定功率模式：在该模式下，负载仪会保持一个固定的功率值，根据所设置的值来消耗电源的功率。

d. 远程控制：通过连接计算机或其他远程设备，可以实现对负载仪的远程控制。

e. 编程功能：负载仪支持编程控制，可以通过编写脚本实现复杂的测试流程和自动化控制。

5. 注意事项a. 在进行测试前，请确保正确连接电源和负载仪，以避免可能的损坏或安全问题。

b. 在设置参数时，请根据电源的额定值和负载仪的规格来合理设定，以保护设备和测试的准确性。

c. 在进行高功率测试时，请确保负载仪和电源都能够承受相应的负荷，以防止过载损坏设备。

d. 在使用远程控制和编程功能时，请详细阅读后续章节的说明文档，以确保正确操作和安全性。

6. 故障排除a. 如果负载仪没有正常启动，请检查电源连接和开关是否正确。

b. 如果负载参数设置不正确或无法正常工作，请检查设置和输入值是否正确。

c. 如果负载显示异常或测试结果不准确，请检查电源和负载仪的连接是否稳定和正常。

电子负载仪操作规程WCS文件编号 DS-WI-ENG-04 深圳市缔轩科技有限公司SHENZHEN DISUN TECHNOLOGY CO.,LTD 制定部门工程部制定日期 2014.08.29电子负载仪操作规程版本 A 页次 1 of 31.目的:为了使仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本操作规程。

2.范围:适用于IT8511A+型直流可编程电子负载仪的操作、维护和管理。

3.仪器主要参数, 输入电压150V max;输入电流 30A max;输入功率150W max。

, 操作模式:除了4个经典模式外,还包含电池放电模式、动态测试等。

定电流操作模式:不管输入电压是否改变，电子负载消耗一个恒定的电流。

定电压操作模式: 电子负载将消耗足够的电流来使输入电压维持在设定的电压上。

定电阻操作模式:电子负载被等效为一个恒定的电阻会随着输入电压的改变来线性改变电流。

定功率操作模式: 电子负载将消耗一个恒定的功率，如果输入电压升高，则输入电流将减少，功率P(=U * I )将维持在设定功率上。

4.仪器面板介绍14 131 2 3 4 5 6 7 8 9 10 11 12序号名称序号名称电源开关 CR键为选择定电阻模式，设定电阻输入值 1 8Local按键和Shift复合按键控制负载的输入状态:开启/关闭 2 9 数字键:设置参数值;组合实现菜单的功能上下左右移动键 3 10CC键为选择定电流模式，设定电流输入值输入端正极 4 11CW键为选择定功率模式，设定功率输入值输入端负极 5 12确认键调节旋钮 6 13CV键为选择定电压模式，设定电压输入值显示屏 7 14制订伍春生 2014.08.29 审核批准文件编号 DS-WI-ENG-04 深圳市缔轩科技有限公司SHENZHEN DISUN TECHNOLOGY CO.,LTD 制定部门工程部制定日期 2014.08.29电子负载仪操作规程版本 A 页次 2 of 35.操作模式实例5.1 定电流模式操作CC (设定一个从0到限定电流范围的定电流值) 有三种方法可以改变定电流值:1. 在定电流模式下旋转调节旋钮，将会改变定电流值2. 在定电流模式下，直接按数字键输入数值，按Enter键确认，亦可改变定电流值3. 在定电流模式下，用键移动光标，按键调整对应位上的值下面以DC12V/1A的适配器测试，DC端电流恒定在1A为例:1. 将适配器插上电，DC头接在仪器的输入端，正负极一一对应接好;2. 按CC键，将电流值设定在I=1.000A，然后按下ON/OFF键开启;3. 此时显示屏右上角显示实际负载电流0.998A;4. 微调一下旋钮，使右上角的实际电流接近1.000A即可。

智能型直流电子负载安全操作及保养规程1. 引言智能型直流电子负载是一种用来模拟电子负载的设备，常用于电子产品的开发和测试过程中。

为了确保使用安全和延长设备寿命，本文档将介绍智能型直流电子负载的安全操作和保养规程。

2. 安全操作规程为了防止意外事故和设备损坏，在使用智能型直流电子负载时应遵守以下安全操作规程：2.1 电源接入在使用智能型直流电子负载之前，确保电源线连接正确并牢固。

避免使用损坏的电源线或接头。

2.2 温度控制在使用设备时，应注意设备的温度。

超过设备额定温度可能导致设备故障或损坏。

当设备过热时，应及时停止使用，并等待设备冷却后再继续使用。

2.3 防止过负荷在使用智能型直流电子负载时，避免超过设备的负载能力。

超过设备负载能力可能导致设备故障或不稳定工作。

合理控制负载电流和电压，确保不超过设备规定的最大负载范围。

2.4 禁止短路在使用智能型直流电子负载时，禁止将负载输出端短路。

短路可能导致设备损坏、电源过载或触电等危险情况发生。

2.5 禁止潮湿环境使用智能型直流电子负载不适合在潮湿的环境下使用。

避免设备接触水或其他液体，以免导致设备漏电、设备内部短路或触电等危险情况。

2.6 使用适配器为了确保设备的正常使用，只使用厂家提供的适配器和电源。

使用非原装适配器可能导致设备故障、不稳定工作或触电等危险情况。

2.7 注意触电风险在使用智能型直流电子负载时，避免触摸设备的金属部分和裸露的电线，以防触电发生。

当设备故障时，应先切断电源，然后寻找专业人员维修。

3. 保养规程为了延长智能型直流电子负载的寿命和保持设备性能，应遵守以下保养规程：3.1 定期清洁定期清洁设备外壳和通风孔，防止积尘和杂物进入设备内部。

使用干净、柔软的布或气压器对设备进行轻微擦拭和吹扫。

3.2 避免过热确保设备通风良好，避免设备过热。

设备周围应保持足够的空间，避免堵塞通风孔。

3.3 防止碰撞避免将设备摔落或碰撞，以免造成设备损坏或内部元件松动。

直流电子负载安全操作及保养规程直流电子负载是电子测试与实验中不可缺少的仪器设备，其功能是模拟负载进行电流与电压的测试，可用于电源稳定性测试、短路保护测试、电流限制测试等。

但是，由于其高电压高电流工作特性，安全操作与保养尤为重要。

本文将详细介绍直流电子负载的安全操作与保养规程。

一、安全操作规程1.1 熟悉仪器参数使用直流电子负载前，要先了解其工作参数，如电源电压、最大电流、最大功率等等，以便正确配置仪器。

特别要注意的是，不要让输入电压超过仪器最高电源电压，否则会严重损坏仪器。

1.2 确认电源与接线启用直流电子负载前，需要来确认电源与接线，包括输入电源接线、输出电路负载等相关接线，并确保符合仪器要求，防止因此造成短路、过流等危险。

1.3 预防电源干扰直流电子负载是高精度的测试设备，所以在使用时要注意预防电源干扰。

应在互不影响的电源平面上同时使用直流电子负载和被测试设备。

1.4 防止过压/过流在使用直流电子负载时，一定要注意防止过压/过流。

当负载工作时，不要超过标称电流、功率和电压等参数。

如超出，则会烧坏负载电路，还有可能给工作人员造成危险。

1.5 防止过热直流电子负载长时间使用后，可能会产生热量，特别要注意散热，尤其是冷却风扇部分。

必要时，可以根据需要增加风扇，以获得更好的散热效果。

1.6 断电与关机在使用直流电子负载之后，一定要记得及时断电与关机，防止电路损坏及对仪器的长期影响。

二、保养规程2.1 定期检查直流电子负载在使用时，应定期进行检查和维护。

检查范围包括电源接线、气流通道清洁、机箱外表清洁、按键开关等。

如发现问题，应该及时更换或维修。

2.2 定期清洁直流电子负载清洁是很重要的，应该定期进行清洁操作。

先用软布或吹风机等工具将灰尘吹走，然后再用湿抹布清洁设备。

但是，不要使用化学溶剂进行清洁，以免损坏仪器。

2.3 防潮防尘直流电子负载在使用时，一定要注意防潮及防尘。

在工作环境中，如有水汽、油脂、灰尘等，则会影响设备的性能，甚至造成电路短路、老化等危险。

电子负载仪操作规程电子负载是一种用于测试电源、电池和其他电子设备的仪器。

它可以通过模拟不同负载条件来测试设备在不同负载下的性能和稳定性。

为了保证正常、安全和有效地使用电子负载仪，以下是一些操作规程：1.安全操作-在使用电子负载仪之前，确保连接线和插头没有损坏或裸露的电线，以防止电击或短路。

-在连接或拆卸电路时，确保电子负载仪和被测设备均处于关闭状态，并确保电源已被切断。

-在打开电子负载仪之前，确保电流调节和电压调节都设置为最小值，以防止超过设备的额定负载。

-使用合适的保护设备，例如保险丝或过流保护装置，以避免对电子负载仪和被测设备造成过大的电流或电压。

2.正确连接-将电子负载仪的输入端正确连接到被测设备的电源输出端。

确保正极和负极正确连接，以避免反向连接的情况发生。

-如果被测设备具有多个输出端，确保将所有的输出端都连接到电子负载仪的输入端，以避免因漏接部分电路而导致测试结果不准确。

3.设置负载参数-在打开电子负载仪之后，通过面板上的控制按钮或旋钮设置负载的参数，例如电流、电压和功率等。

确保将负载参数设置为需要测试的范围内，而不要超过被测设备的额定负载。

-在设置电流或电压时，逐步调节至想要的数值，以避免电子元件或设备在突然变化的负载下受到过大的压力。

4.开始测试-在设置好负载参数后，可以开始测试。

打开电子负载仪的输出开关，使负载开始发挥作用。

-同时观察被测设备的各项指标，例如电流、电压、功率、温度等，并记录下结果。

-在测试过程中，注意观察电子负载仪本身的指示灯和显示屏，以确保负载工作正常，且没有过载或其它异常情况发生。

5.结束测试-测试完成后，及时关闭电子负载仪的输出开关，并将负载参数恢复到最小值。

-在断开电子负载仪与被测设备的连接之前，确保电源已被切断，并等待一段时间，以确保设备的内部电荷已经放尽。

-在存储电子负载仪时，清理和保养仪器，确保仪器在下次使用时保持良好的工作状态。

6.注意事项-避免长时间超载使用电子负载仪，以避免仪器过热或损坏。
