电子负载仪指导书电子负载仪指导书1-引言欢迎使用本款电子负载仪。
本指导书将详细介绍负载仪的功能、使用方法和注意事项。
2-产品概述2-1 产品特点●高精度测量●宽范围负载能力●多种工作模式●便捷的操作界面2-2 规格参数●输入电压范围：[输入电压范围]●负载电流范围：[负载电流范围]●最大功率承载能力：[最大功率承载能力]●精度：[精度]3-使用方法3-1 连接设备●将电源线插入负载仪的电源接口。
●将负载仪的输入端与待测电路连接。
3-2 启动负载仪按下电源按钮，负载仪将开始运行。
待仪器成功启动后，屏幕将显示主界面。
3-3 设置参数根据实际需求，在主界面上设置合适的参数，如电流范围、负载模式等。
3-4 开始测试●确认设置参数无误后，按下开始按钮，测试即可开始。
●监测和记录负载仪输出的电流值、电压值等数据。
4-注意事项4-1 安全使用●在使用负载仪前，确保已按照产品说明书正确连接电源和电路。
●避免触摸负载仪的内部部件，以防触电事故发生。
●不得将负载仪用于超出其规格参数的测试，否则可能损坏负载仪。
4-2 环境要求●使用负载仪的环境应干燥、温度适宜。
●避免负载仪与液体或金属接触，以防发生短路或腐蚀等问题。
4-3 维护保养●定期清洁负载仪外壳，以保持良好的散热效果。
●如发现负载仪存在异常或故障，应停止使用并联系售后服务。
5-附件本文档附带以下附件：●产品说明书●电源线●额外的测试连接线6-法律名词及注释●输入电压范围：指负载仪能够接受的输入电压的范围。
●负载电流范围：指负载仪能够承载的负载电流的范围。
●最大功率承载能力：指负载仪能够承受的最大功率。
●精度：指负载仪测量数据与实际值之间的差距。
检测设备操作指导书1 目的为使配备的测量能力与匹配的测量仪器在使用中能达到相一致的要求，防止因对检测设备操作失误使测量结果不确定。
2 适用范围适用于公司使用的理化、计量及其他检测设备的操作。
3 职责3.1 品管部负责确定生产过程所需要的测量仪器，并对其的使用予以管理，对存在的异常情况应及时采取措施解决。
3.2 检测设备的使用者，按要求正确操作，不得因操作不准确或失误损坏测量仪器或使测量结果不确定。
4 工作程序4.1 操作者必须熟悉其检测设备的性能、工艺要求和操作规程，并能确定测量过程需要使用的测量仪器以及测量分析范围。
4.2 定期维护保养和点检检测设备，保持其完好标准要求，确保对测量精度的准确性和可靠性。
4.3 按规定对测量设备、量检具进行周期检定，由计量室签发检定合格证，并保持其状态标识的完整和有效。
4.4 因受设备、仪器及技术条件等限制而须委外检测检定的检测设备和量检具，由计量室负责办理委外检测检定手续。
4.5 严格遵守安全技术操作规程，未资格证书者不得操作检测设备（专业人员经特许除外）。
5 检测设备应编号登记，建立台帐，以保证帐、物相符。
检测设备管理制度1 目的为使检测设备保持完好状态，确保测量精度准确可靠，满足生产过程中的质量检测要求，对检测设备应实施严细管理，使其处于受控状态。
2 适用范围适用于公司的理化、计量及其他检测设备的管理。
3 职责3.1 品管部负责对检测设备、量检具的使用及其分布、需求购置等的管理。
3.2 检测设备的操作或使用者应对其管好、用好、维护好，做到会使用、会保养、会检查，会排除一般故障。
4 检测设备、量检具的管理4.1 对检测设备及量检具，应编号登记并建立台帐。
4.2 在检测设备及量检具需要或发生变化时，必须及时依据原资料办理相应手续，以保证帐、物相符。
4.3 定期维护保养和点检检测设备，保持其完好标准要求，确保对测量精度的准确性和可靠性。
4.4 按规定对测量设备、量检具进行周期检定，由计量室签发检定合格证，并保持其状态标识的完整和有效。
3150 电子负载仪的使用及维护规范1．目的规范电子负载的使用及维护，使工具仪器保持就佳工作状态。
2．适用范围厂区所有电子负载工具仪器及附属设备。
3．引用文件TYT-COP-760测试和监视程序。
4．职责4．1使用部门：负责电子负载的日常维护和定期送外校验4．2工程部ME组：负责电子负载仪器维修和鉴定。
5．仪器用途用以测量产品的功耗和负载能力。
6．操作程序6．1开机：按下面面板开关上的电源开关，预热10分钟。
6．2定电流操作：I-SET键，通过数字键或旋扭输入一个电流值，按ENTER键确认。
6．3定功率操作：P-SET，通过数字键或旋钮输入一个功率值，按ENTER键确认。
6．4定电阻操作：按R-SET，通过数字键或旋钮输入一个电阻值，按ENTER键确认。
6．5定电压操作：按V-SET，通过数字键或旋钮输入一个电压值，按ENTER键确认。
6．6IN ON/OFF输入设定：6.6.1 按ON/OFF键改变负载的输入状态，按一次，面板上显示ON，则表示负载处于输入状态。
6.61.再按ON/OFF键，面板上显示0FF，则表示负载处于关闭状态。
6.6.2再按ON/OFF键，面板上显示OFF，则表示负载处于关闭状态。
6.7 电池放电测试6.7.1按ON/OFF键，使负载的输入状态关闭，连接好待测电池。
6.7.2按I-SET键设定电池的放电电流，按ENTER键确认。
6.7.3按Shift+battery，设关断电压，ENTER放电。
6.7.4再按Shift+battery退出电池测试，测试中按上下键观察电池的电压.，电流，功率，放电容量。
6.8自动测试：A．按shift+menu进入菜单，VFD显示CONFIG。
再按▼键移动LIS所需要的最大T SET 项，按enter进入到下菜单，VFD显示MODE SET。
按▼见移动EDIT TEST FILE，按enter 开始编自动测试文件，此时VFV显示MAX CURR。

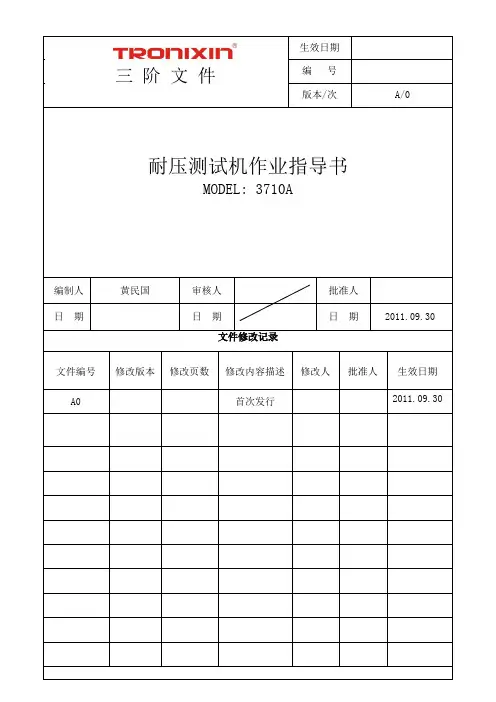

三阶文件生效日期编号版本/次A/0耐压测试机作业指导书MODEL: 3710A编制人黄民国审核人批准人日期日期日期2011.09.30文件修改记录文件编号修改版本修改页数修改内容描述修改人批准人生效日期A0 首次发行2011.09.30耐压测试机指导书版本/次 A\01. 目的1. 目的1.1 为正确使用仪器，避免因不当使用导致仪器损坏，确保仪器使用寿命及测试准确度。
2. 范围2.1 用于本公司电子负载仪，型号：3710A 。
3. 职责3.1 仪校人员负责操作指导书制定。
3.2 相关测试人员负责仪器保养与负责。
3.4 测试人员必须为接受过相关仪器操作培训之实验室人员。
4. 耐压测试机实物图 4.1 整体图【显示器】上排：实际电流值。
电压值以及负载状态（ON/OF ）.下排：实际输入功率值，设定值以及工作模式（CC,CP,CR 分别表示定电流、定功率、定电阻工作模式)【数字键盘】0-9 数字键 Store:保存当前程序。
Start:运行程序 Stop:停止程序 Recall:调用储存程序 Menu:菜单功能操作 R-set:定电阻设定 ▲ 上移动键 I-set:定电流设定 ▼ 下移动键 p-set:定功率设定Load on/off 负载启动/停止开关数字键盘显示区 旋钮和功能键正、负极输出端耐压测试机指导书版本/次A\0【旋钮和功能键】 ESC: 退出键 OK:确认键旋钮：用于选择菜单或修改设定值4.2 操作说明4.2.1工作模式选择4.2.1.1 定电流工作模式（CC）4.2.1.1.1 如设置负载电流为3.12A.首先按I-set键，然后按数字键按钮“3”“.”“1”“2”来输入电流，接下来按I-set来确认。
在按ESC键退回主界面。
4.2.1.1.2 利用旋钮来设置，按下I-set键，直接旋转旋钮，电流值将相应改变。
开始光标在LCD上显示值的最后一位，可通过在旋转按钮旁边的左右键移动光标，再旋转旋钮改变该位上的值。
操作图示
8.附右图
核准：DSF 审核：DFS 2014年4月28日制表：SDF 7.电子负载保养，依日常保养表，维护规定处理。
电子负载操作说明书
操作说明图片说明文件编号：QA-SOP-009
版本：A0页次：1/1设定测试规格及测试设定模式开机电源开关 1.打开电源开关（ON ）
3.根据需求设定工作模式：定电流工作模式（CC ），定功率工作模式（CP ），定电阻工作模式（CR ）。
电池测试及判定 4.根据测试需求设定测试规格
如：设置功率模式负载功率为30W ，首先按P-set 键，然后按数字键"3""0"".""0"来输入电流，接下来按I-set 键来确认。
在按ESC 键退回。
利用旋转来设置，按下P-set 键，直接旋转，电流值将相应改变，开始光标在LCD 上显示值的最后一位，可通过在旋转按钮左右键移动光标，再旋转按钮改变旋该位上的值。
其它模式以此类推。
5.将电池置于安全装置上，红线夹子接电池
正极，黑线夹子接电池负极,按I-set 键来进入放电电流大小设定状态，输入脑残体电流值，按“ENT ”键确认后再按“ON/OFF"键进入电池放电状态。
放电电流大小发制造商规格的最大放电电流强制放电。
再观看显示窗确认安全放电后取出电池，进行结果判定。
关闭电源
6.关闭电源
测试线与INPUT 端连接
2.将测试电线连接至INPUT 端。
电源开关INPUT 端接口设定模式设定规格Set 功能键旋转和功上排：实际电流值下排：实际输入功率值关闭电流
电池测试及判定。

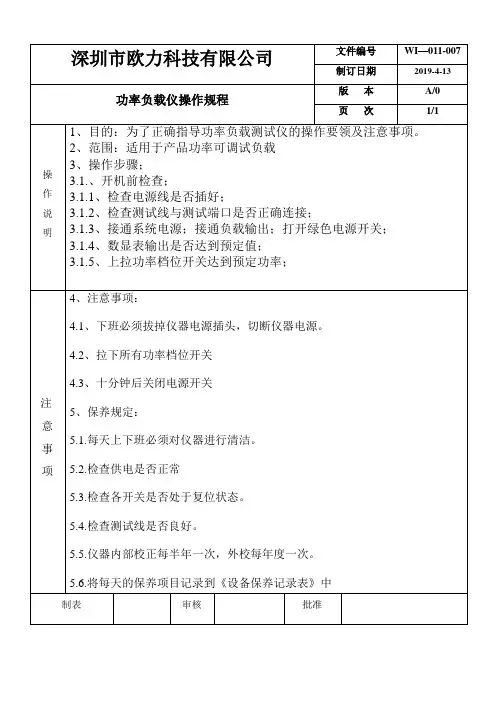

电子负载计量操作规程
《电子负载计量操作规程》
一、引言
电子负载是一种用于模拟各种负载条件的仪器，用来测试电源和电池的性能。
在使用电子负载进行计量操作时，需要遵守一定的操作规程，以确保测试结果的准确性和可靠性。
二、操作流程
1. 确认设备状态：在进行电子负载计量操作之前，需要确认设备的开关状态、通风状态以及电源连接等情况，确保设备处于正常工作状态。
2. 设置负载参数：根据具体的测试需求，设置电子负载的负载参数，包括电流、电压、功率等。
在设置参数的过程中，需要注意参数的范围和精度，避免超出设备的承载能力或测试范围。
3. 连接设备：将需要进行测试的电源或电池与电子负载进行连接，确保连接稳固和正确。
4. 启动测试：启动电子负载进行测试，根据需求监测并记录测试过程中的各项参数，包括输出电流、电压、功率、温度等。
三、注意事项
1. 安全用电：在进行电子负载计量操作时，需要严格遵守安全用电的规定，确保设备和人员的安全。
2. 负载参数范围：在设置负载参数时，需要注意参数的范围和精度，确保测试的准确性和可靠性。
3. 监测和记录：在测试过程中，需要及时监测和记录各项参数，以便后续分析和评估测试结果。
四、结束操作
1. 结束测试：在完成测试后，需要关闭电子负载并断开与被测设备的连接。
2. 故障处理：如果在测试过程中出现设备故障或异常情况，需要及时处理并记录故障情况。
3. 数据处理：对测试过程中获取的数据进行处理和分析，得出测试结论并记录。
通过严格遵守《电子负载计量操作规程》，可以确保电子负载测试操作的准确性和可靠性，为相关领域的科学研究和工程应用提供有力支持。

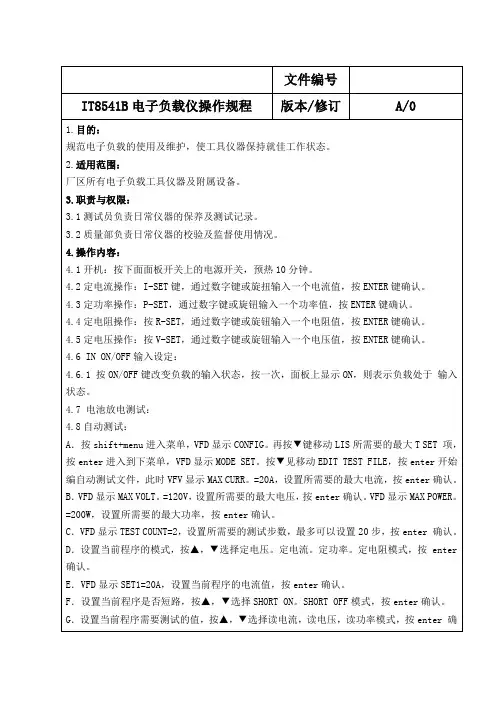

文件编号IT8541B电子负载仪操作规程版本/修订A/01.目的：规范电子负载的使用及维护，使工具仪器保持就佳工作状态。
2.适用范围：厂区所有电子负载工具仪器及附属设备。
3.职责与权限：3.1测试员负责日常仪器的保养及测试记录。
3.2质量部负责日常仪器的校验及监督使用情况。
4.操作内容：4.1开机：按下面面板开关上的电源开关，预热10分钟。
4.2定电流操作：I-SET键，通过数字键或旋扭输入一个电流值，按ENTER键确认。
4.3定功率操作：P-SET，通过数字键或旋钮输入一个功率值，按ENTER键确认。
4.4定电阻操作：按R-SET，通过数字键或旋钮输入一个电阻值，按ENTER键确认。
4.5定电压操作：按V-SET，通过数字键或旋钮输入一个电压值，按ENTER键确认。
4.6 IN ON/OFF输入设定：4.6.1 按ON/OFF键改变负载的输入状态，按一次，面板上显示ON，则表示负载处于输入状态。
4.7 电池放电测试：4.8自动测试：A．按shift+menu进入菜单，VFD显示CONFIG。
再按▼键移动LIS所需要的最大T SET 项，按enter进入到下菜单，VFD显示MODE SET。
按▼见移动EDIT TEST FILE，按enter开始编自动测试文件，此时VFV显示MAX CURR。
=20A，设置所需要的最大电流，按enter确认。
B．VFD显示MAX VOLT。
=120V，设置所需要的最大电压，按enter确认。
VFD显示MAX POWER。
=200W，设置所需要的最大功率，按enter确认。
C．VFD显示TEST COUNT=2，设置所需要的测试步数，最多可以设置20步，按enter 确认。
D．设置当前程序的模式，按▲，▼选择定电压。
定电流。
定功率。
定电阻模式，按 enter 确认。
E．VFD显示SET1=20A，设置当前程序的电流值，按enter确认。
F．设置当前程序是否短路，按▲，▼选择SHORT ON。
电子负载仪操作手册1. 简介电子负载仪是一种测试和模拟电源负载的设备。
它可以模拟各种负载条件，用于测试电源的性能和稳定性。
本操作手册将介绍电子负载仪的基本操作步骤和常见功能。
2. 规格和特点- 输入电压范围：0-30V- 最大电流：0-10A- 支持恒定电流、恒定电压和恒定功率模式- 支持远程控制和编程功能- 能够监测和显示电源的电流、电压和功率等参数3. 操作步骤a. 连接电源和负载仪：将电源的正负极分别连接到负载仪的正负端子上。
b. 设置负载模式：根据需要选择恒定电流、恒定电压或恒定功率模式。
c. 设置参数：设置所需的电流、电压或功率值。
d. 开启负载：按下负载开关，开始执行测试。
e. 监测测试结果：通过负载仪的显示屏或远程控制软件监测测试结果。
4. 功能介绍a. 恒定电流模式：在该模式下，负载仪会保持一个固定的电流值，根据所设置的值来消耗电源的电流。
b. 恒定电压模式：在该模式下，负载仪会保持一个固定的电压值，根据所设置的值来消耗电源的电压。
c. 恒定功率模式：在该模式下，负载仪会保持一个固定的功率值，根据所设置的值来消耗电源的功率。
d. 远程控制：通过连接计算机或其他远程设备，可以实现对负载仪的远程控制。
e. 编程功能：负载仪支持编程控制，可以通过编写脚本实现复杂的测试流程和自动化控制。
5. 注意事项a. 在进行测试前，请确保正确连接电源和负载仪，以避免可能的损坏或安全问题。
b. 在设置参数时，请根据电源的额定值和负载仪的规格来合理设定，以保护设备和测试的准确性。
c. 在进行高功率测试时，请确保负载仪和电源都能够承受相应的负荷，以防止过载损坏设备。
d. 在使用远程控制和编程功能时，请详细阅读后续章节的说明文档，以确保正确操作和安全性。
6. 故障排除a. 如果负载仪没有正常启动，请检查电源连接和开关是否正确。
b. 如果负载参数设置不正确或无法正常工作，请检查设置和输入值是否正确。
c. 如果负载显示异常或测试结果不准确，请检查电源和负载仪的连接是否稳定和正常。
电力测试设备操作说明书第一部分：引言本操作说明书旨在提供详细的操作步骤和相关注意事项，以帮助用户正确操作电力测试设备。
在使用本设备前，请务必阅读并了解本操作说明书的内容。
第二部分：设备概述1. 设备名称：电力测试设备2. 设备型号：xxxxx3. 设备用途：该设备主要用于电力系统的测试和测量，包括电压、电流、功率等参数的测量与分析。
4. 设备组成：本设备由仪表、连接线缆、电源适配器等组件构成。
第三部分：安全注意事项1. 使用环境：请确保在干燥、通风的环境中使用设备，并避免暴露在高温、潮湿或有腐蚀性气体的环境中。
2. 电源要求：请使用标准电源适配器，并确保电源电压与设备要求相符。
3. 操作人员：只允许经过相应培训并具备相关专业知识的人员操作本设备。
4. 存储和搬运：请将设备存放在干燥、无腐蚀性气体的场所，并小心搬运，避免碰撞和摔落。
第四部分：设备操作步骤1. 步骤一：准备工作a. 将设备连接至标准电源适配器，并插入电源插座。
b. 根据所需测试的参数，选择合适的传感器并将其连接至设备。
c. 检查连接线缆的插头和接口是否正常插入，确保连接牢固。
2. 步骤二：设备开机与设置a. 按下电源按钮，启动设备。
b. 进入设备主界面后，根据实际需要，设置所需测试的参数、范围和显示方式。
c. 确认设置无误后，点击确认按钮，进入待测试状态。
3. 步骤三：测试操作a. 将测试对象与设备连接，确保连接牢固且接触良好。
b. 在设备屏幕上，选择开始测试，设备将开始自动测量并显示测试结果。
c. 可根据需要，进行数据记录、重置、保存等操作。
4. 步骤四：设备关闭与存储a. 测试完成后，点击关闭按钮，将设备关闭。
b. 清理设备表面的灰尘和污渍，确保设备干净整洁。
c. 将设备放置在干燥、通风且安全的位置，避免受到外力损坏。
第五部分：故障排除1. 设备无法启动：a. 检查电源适配器是否接触良好。
b. 确认电源插座是否正常供电。
2. 测试结果不准确：a. 检查连接线缆是否插口松动或连接不良。
1. 目的：为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书。
2. 范围：本作业指导书适用该仪器的使用操作。
3. 职责：设备组：负责仪器定期校验。
实验室：负责仪器设备保养，作业指导书编写。
使用者：按照作业指导书使用仪器。
4. 作业内容：4.1. 仪器介绍4.1.1. 仪器主要参数IT8731: 输出电压80V 、 输出电流40A 、 输出功率200W 。
IT8733B: 输出电压500V 、输出电流30A 、 输出功率500W 。
IT8733: 输出电压80V 、 输出电流120A 、 输出功率600W 。
4.1.2. 仪器面板介绍4.1.3. 仪器按键功能介绍4.1.3.1. 控制模块按键功能介绍负载电源开关，打开时所有通道显示屏会点亮，所有通道进入开机自检的状态。
用来切换通道,由于IT8700是多路负载，一个主机控制所有模组。
每个模组都有自己的通道编号，想对某通道进行编辑，首先在主机面板上选择好编辑的通道才能进行编辑.例如：对5通道进行编辑，首先按Chan 键，主机VFD 上显示所有安装通道，直接按数字键5，就可以切换到5通道，这时就可以对该通道进行编辑。
用来保存数据，选择好通道后，在主机面板对该通道进行编辑参数，设置工作模式、电压、电流、斜率、动态参数等设置。
用101组设置参数。
所有的参数都保存在非易失性存储器中，可以掉电保存。
101组参数。
所有使用的参数只需要编辑和保存一次，它们就会一直保存在存储器中。
每次只需要调用即可。
用来进入单通道的菜单：此键用来单通道的菜单设置。
可实现A/B 动态的功能，选择CC/CV/CR 工作模式等，此菜单已在菜单列表中详细作了介绍。
/关闭：此键可以实现同步控制模组通道开启/关闭状态的功能。
只需要在配置菜单中开启所有模组的同步功能就可以。
触发功能键，编辑好自动测试文件或者动态脉冲输出时，必须选择触发源，负载有五种触发的方式，面板触发只是其中的一种。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==功率计作业指导书篇一：WT3000功率计操作指引321.目的正确使用仪器，保证测试结果的科学性、正确性、准确性，以及保障岗位作业人员的人身安全，完善部门管理制度。
2.范围2.1检测中心仪器设备操作人员。
3.技术参数3.1电压量程：0V-1000V； 3.2电流量程：0A-30A。
4.职责4.1检测员：负责日常保养与维护。
5.作业程序 5.1测量之前5.1.1连接好仪器供电电源,按“电源开关”开启仪器。
5.1.2量程设定电压和电流量程设定：先按“ELEMENT”键选择测量模块，根据被测产品的参数按“▲”键和“▼”键设定好相应测量模块的电压和电流量程，如不清楚电压和电流量程，请把电压和电流量程设定到最大值。
5.1.3模式选择按“MODE”键选择电压和电流模式，“RMS”为真有效值，“MEAN”为校准到有效值的整流平均值，“DC”为简单平均，“RMEAN”为整流平均值。
5.2测量连接“VOLTAGE”的两个接线柱接测量电压，“CURRENT” ”的两个接线柱接测量电流，“EXT”接电流互感器。
5.3按键功能5.3.1“WIRING”键：显示接线的设定菜单，用于选择接线方式，选择单独设定输入单元，设定效率公式，设定接线补偿，设定效率补偿等。
5.3.2“ELEMENT”键：选择要设定量程的输入单元，每按一次，被选输入单元切换一次。
5.3.3“AUTO”键：当AUTO指示灯点亮时，启用自动量程功能。
5.3.4“SHIFT+EXT SENSOR”键：显示用于设置每个输入单元的电流传感器换算比的菜单，用这些换算比可以将电流传感器输出转换成电流。
5.3.5“UPDATE RATE”键：显示数据更新率的设定菜单，用于选择决定电压，电流和功率等数值数据（测量值）的采样数据的捕获间隔（数据更新率）。
电子负载仪指导书一、引言电子负载仪是一种用于模拟负载特性并测试电源设备的仪器。
它广泛应用于电子产品开发、电源测试、电源负载和电源稳定性等领域。
本指导书旨在向用户提供电子负载仪的使用说明，帮助用户正确、安全地操作电子负载仪。
二、产品概述电子负载仪是一种能够吸收电源产品输出的能量，并以电阻方式模拟负载特性的测试设备。
它可以测试电源设备在不同负载条件下的输出特性，包括输出电压、电流、功率等。
电子负载仪通常具有多种工作模式和功能，如恒阻模式、恒功率模式、动态模式等。
三、安全事项1. 在操作或维修电子负载仪前，请确保设备已断电且电源线已拔掉插座。
2. 请勿将电子负载仪用于超出其额定负载能力的电源设备测试，以免损坏设备或导致安全风险。
3. 在使用电子负载仪时，请注意相关的安全操作规程，包括但不限于电源接线正确、接地保护等。
4. 如果发现电子负载仪存在异常或故障，请立即停止使用，并联系售后服务部门进行维修处理。
四、操作步骤1. 连接电源和电子负载仪：将电源线的插头插入电子负载仪的电源插座，并将电源线插头的另一端插入可靠的电源插座。
2. 连接被测电源设备和电子负载仪：根据被测电源设备的输出端口类型，选取合适的连接线，并插入电子负载仪的输入端口。
3. 设置电子负载仪参数：根据测试需要，设置电子负载仪的工作模式、负载电流、负载电压等参数。
4. 启动电子负载仪：按下电子负载仪的启动按钮或开关，使其开始工作。
5. 监测测试结果：通过电子负载仪的显示屏或连接到计算机的软件监测被测电源设备在不同负载条件下的输出情况。
6. 停止测试：在测试完成后，通过按下电子负载仪的停止按钮或开关，停止电子负载仪的工作。
7. 断开连接：先将电源线的插头从电源插座拔出，再将连接线从电子负载仪和被测电源设备上分别拔出。
五、常见问题解答1. 电子负载仪工作时发热是否正常？答：电子负载仪在工作过程中会有一定的发热现象，这是正常的。
但如果发热过多，表明设备可能存在故障，建议立即停止使用，并联系售后服务部门进行维修。
