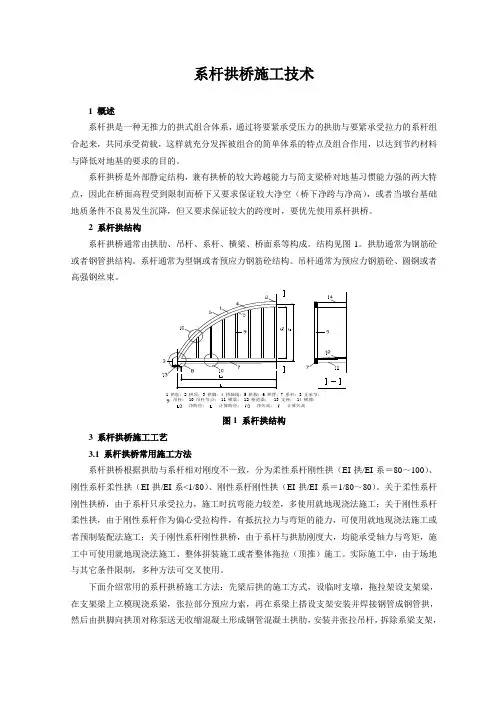

系杆拱桥施工技术1 概述系杆拱是一种无推力的拱式组合体系，通过将要紧承受压力的拱肋与要紧承受拉力的系杆组合起来，共同承受荷载，这样就充分发挥被组合的简单体系的特点及组合作用，以达到节约材料与降低对地基的要求的目的。
系杆拱桥是外部静定结构，兼有拱桥的较大跨越能力与简支梁桥对地基习惯能力强的两大特点，因此在桥面高程受到限制而桥下又要求保证较大净空（桥下净跨与净高），或者当墩台基础地质条件不良易发生沉降，但又要求保证较大的跨度时，要优先使用系杆拱桥。
2 系杆拱结构系杆拱桥通常由拱肋、吊杆、系杆、横梁、桥面系等构成。
结构见图1。
拱肋通常为钢筋砼或者钢管拱结构。
系杆通常为型钢或者预应力钢筋砼结构。
吊杆通常为预应力钢筋砼、圆钢或者高强钢丝束。
1 拱肋；2 拱顶；3 拱脚；4 拱轴线；5 拱腹；6 拱背；7 系杆；8 支承节；吊杆； 10 吊杆节点； 11 横梁； 12 桥道梁； 13 支座； 14 横撑；净跨径； 计算跨径； 净矢高； 计算矢高图1 系杆拱结构3 系杆拱桥施工工艺3.1 系杆拱桥常用施工方法系杆拱桥根据拱肋与系杆相对刚度不一致，分为柔性系杆刚性拱（EI拱/EI系＝80～100）、刚性系杆柔性拱（EI拱/EI系<1/80）、刚性系杆刚性拱（EI拱/EI系＝1/80～80）。
关于柔性系杆刚性拱桥，由于系杆只承受拉力，施工时抗弯能力较差，多使用就地现浇法施工；关于刚性系杆柔性拱，由于刚性系杆作为偏心受拉构件，有抵抗拉力与弯矩的能力，可使用就地现浇法施工或者预制装配法施工；关于刚性系杆刚性拱桥，由于系杆与拱肋刚度大，均能承受轴力与弯矩，施工中可使用就地现浇法施工、整体拼装施工或者整体拖拉（顶推）施工。
实际施工中，由于场地与其它条件限制，多种方法可交叉使用。
下面介绍常用的系杆拱桥施工方法：先梁后拱的施工方式，设临时支墩，拖拉架设支架粱，在支架梁上立模现浇系梁，张拉部分预应力索，再在系梁上搭设支架安装并焊接钢管成钢管拱，然后由拱脚向拱顶对称泵送无收缩混凝土形成钢管混凝土拱肋，安装并张拉吊杆，拆除系梁支架，调整好吊杆力，施工二期恒载及桥面系，复测并调整吊杆索力至设计值，至此，系杆拱桥施工完成；3.2 施工工艺3.2.1 施工工艺框图（见图2）图2 系杆拱桥施工工艺框图3.2.2 临时支墩施工临时支墩在桥孔内设置，拖拉时要承受拖拉的反力、纵横向风载、支架梁上下墩与墩顶移动时的水平荷载及拖拉中产生的冲击力，系杆现浇时要承受系杆的自重及施工荷载，因此要具有足够的强度与刚度。

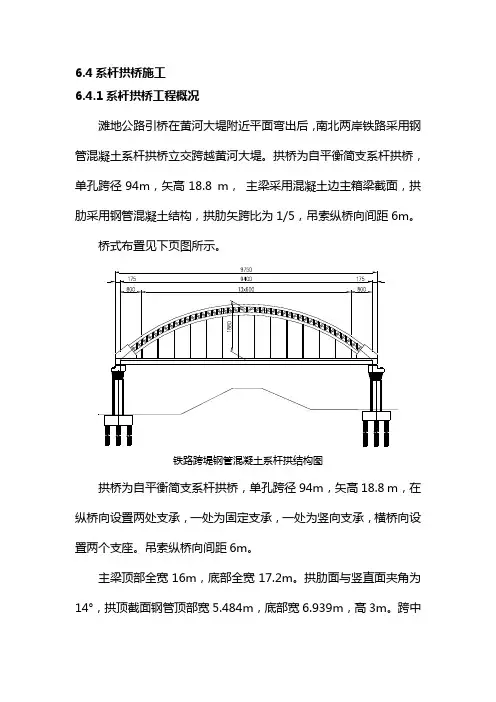

6.4系杆拱桥施工6.4.1系杆拱桥工程概况滩地公路引桥在黄河大堤附近平面弯出后，南北两岸铁路采用钢管混凝土系杆拱桥立交跨越黄河大堤。
拱桥为自平衡简支系杆拱桥，单孔跨径94m，矢高18.8 m，主梁采用混凝土边主箱梁截面，拱肋采用钢管混凝土结构，拱肋矢跨比为1/5，吊索纵桥向间距6m。
桥式布置见下页图所示。
铁路跨堤钢管混凝土系杆拱结构图拱桥为自平衡简支系杆拱桥，单孔跨径94m，矢高18.8 m，在纵桥向设置两处支承，一处为固定支承，一处为竖向支承，横桥向设置两个支座。
吊索纵桥向间距6m。
主梁顶部全宽16m，底部全宽17.2m。
拱肋面与竖直面夹角为14°，拱顶截面钢管顶部宽5.484m，底部宽6.939m，高3m。
跨中横截面见下图。
6.4.2系杆拱桥施工步骤施工步骤一：铁路跨堤钢管混凝土系杆拱跨中横截面图（2）钢管拱肋制作。
施工步骤二：（1）施工拱脚满堂红支架。
（2）安装支座，浇筑端横梁、拱脚和拱脚部分相连的纵梁。
（3）待端横梁砼强度达到100％，龄期大于10天，张拉端横梁钢束到设计吨位。
施工步骤三：（1）满堂红支架继续搭设，施作拱形安装平台，拱肋分四段在拱形作业平台上安线形拼装完成。
（2）采用履带吊进行拱肋吊装，调整轴线位置。
用千斤顶调整两拱肋到同一标高，使两个半拱形成接触，乃至形成三铰拱。
拱肋内部产生压应力，促使两半拱的下挠部分上拱，及时进行支垫，最后合拢处间隙进行焊接处理。
拱肋合拢焊接后，用超声波进行100％焊缝检测，对拱顶进行射线检测，焊缝合格方可进行下一步工作。
（3）拱肋脱架后，拉紧缆风绳，用缆风绳调整拱轴线至设计和规范要求。
在架设拱肋过程中，检测拱脚位移情况，若拱脚位移大于1.5cm，张拉临时钢束进行调整。
（4）穿好吊杆。
施工步骤四：（1）张拉拱肋至设计张拉力要求。
（2）用砼泵灌筑拱肋无收缩混凝土，浇筑时同时进行并一次性浇筑完成。
施工步骤五：（1）搭设主梁支架平台；拆除临时支撑。
一）、施工顺序：鉴于如海运河为通航河道。
为减少断航和碍航时间，拱架采用整体放样、分段预制，杆件吊装就位采用浮吊、龙门吊、支架相结合的施工方案。
组拼合拢、穿束、张拉等工序均在少支架的工作平台上进行。
其主要施工顺序为：（1）、利用主墩立托架，搭设临时支架，在墩顶、托架和临时支架上设贝雷片构成施工平台。
（2）、拱架采用整体放样，拱肋和系杆均分段预制(不含端块件)。
（3）、在支架上现浇拱肋和系杆端部块件及端横梁。
张拉端横梁第一批钢束，钢束锚下张拉控制应力0.75f pk。
吊装系杆预制块,并组拼、合拢(合拢段的混凝土应在凌晨温度最低时浇注完毕)、穿预应力钢束。
（4）、安装2、6、10、14号吊杆处中横梁，张拉上述横梁第一批钢束，钢束锚下张拉控制应力0，75f pk。
（5）、对称张拉系杆第一批预应力N5、N6、N7、N8钢束，钢束锚下张拉控制应力0.75f pk。
（6）、搭设拱肋支架。
安装拱肋中段，合拢拱肋）合拢段的混凝土应在凌晨温度最低时浇注完毕）。
并安装风撑。
（7）、安装吊杆，并焊接好钢管，拆除拱肋支架。
安装其余中横梁，并张拉其余中横梁的第一批钢束，钢束锚下张拉控制应力0.75 f pk。
（8）、对称张拉系杆第二批预应力Nl、N4、N9、N12钢束。
锚下张拉控制应力为0.72f pk。
（9）、第一次张拉吊杆钢束。
吊杆张拉力及张拉顺序见《主桥上部结构施工工序图》。
（10）、拆除临时支架。
（11）、对称张拉系杆第三批N2、N3预应力钢束，钢束锚下张拉控制应力0.72f pk。
（12）、安装行车道板，现浇中横梁二期砼。
（13）、对称张拉系杆第四批N10、N11、N13、N14预应力钢束，锚下张拉控制应力为0.72f pk。
（14）、现浇桥面l0cm厚C40整体化混凝土。
（15）、张拉端横梁和中横梁第二批预应力钢束，钢束锚下张拉控制应力0.75f pk。
（16）、第二次张拉吊杆钢束，张拉顺序同第一次，吊杆钢束张拉锚固后，在吊杆钢管内进行压浆。
