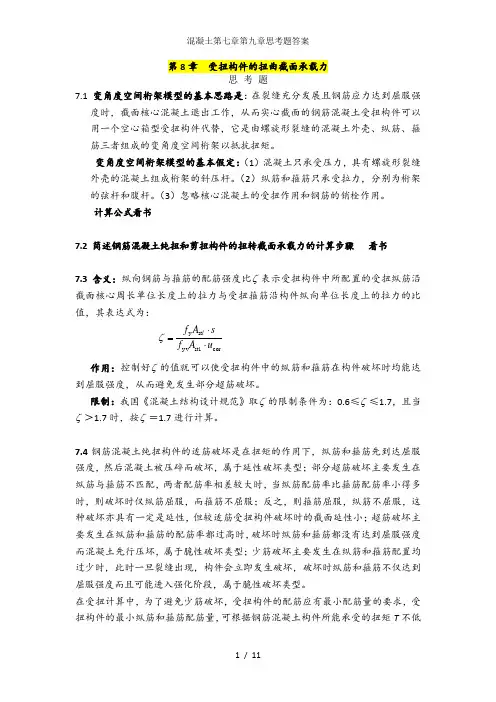

思考题答案7.1 实际工程中，哪些受拉构件可以按轴心受拉构件设计，哪些受拉构件可以按偏心受拉构件设计？答：由于混凝土是一种非匀质材料，加之荷载不可避免的偏心和施工上的误差，无法做到纵向拉力恰好通过构件任意正截面的形心线，因此严格地说实际工程中没有真正的轴心受拉构件。
但当构件上弯矩很小（或偏心距很小）时，为方便计算，可将此类构件简化为轴心受拉构件进行设计，如承受节点荷载的屋架或托架的受拉弦杆、腹杆，刚架、拱的拉杆，承受内压力的环形管壁及圆形贮液池的壁筒等。
偏心受拉构件是一种介于轴心受拉构件与受弯构件之间的受力构件。
如矩形水池的池壁、工业厂房双肢柱的受拉肢杆、受地震作用的框架边柱、承受节间荷载的屋架下弦拉杆等可以按偏心受拉构件设计。
7.2 大小偏心受拉构件的界限是什么？这两种受拉构件的受力特点和破坏形态有何不同？答：大、小偏心受拉构件界限的本质是构件截面上是否存在受压区。
由于截面上受压区的存在与否与轴向拉力N作用点的位置有直接关系，所以在实际设计中以轴向拉力N的作用点在钢筋A s和A's 之间或钢筋A s和A's之外，作为判定大小偏心受拉的界限。
当纵向拉力N作用在A s合力点与A's合力点之间（e0≤h/2－a s）时，发生小偏心受拉破坏。
小偏心受拉破坏，裂缝贯通整个截面，偏心拉力全由左右两侧的纵向钢筋承受。
只要两侧钢筋均不超过正常需要量，则当截面达到承载能力极限状态时，钢筋A s和A's的拉应力均可达到屈服强度。
因此可以认为，对0<e0≤h/2－a s的小偏心受拉构件，混凝土完全不参加工作，两侧钢筋A s及A's均受拉屈服。
当纵向拉力N作用在A s合力点与A's合力点之外（e0>h/2－a s）时，发生大偏心受拉破坏。
大偏心受拉破坏特征与A s的数量多少有关，当A s数量适当时，受拉钢筋首先屈服，然后受压钢筋应力达到屈服强度，受压区边缘混凝土达到极限压应变而破坏，这与大偏心受压破坏特征类似。
设计时应以这种破坏形式为依据。
而当A s数量过多时，则首先是受压区混凝土被压坏，受压钢筋应力能够达到屈服强度，但受拉钢筋A s不屈服，这种破坏形式具有脆性性质，设计时应予以避免。
7.3 偏心受拉构件的破坏形态是否只与力的作用位置有关？是否与钢筋用量有关？答：大、小偏心受拉构件的区分，与偏心受压构件不同，它是以达到正截面承载力极限状态时，截面上是否存在受压区来划分的。
当纵向拉力N作用于A s与A′s之间时，受拉区混凝土开裂后，拉力由纵向钢筋A s负担，而A s位于N的外侧，由力的平衡可知，截面上将不可能再存在受压区，纵向钢筋A′s受拉。
因此，只要N作用在A s与A′s之间，与偏心距大小及配筋率无关，均为全截面受拉的小偏心受拉构件。
当纵向拉力N作用于A s与A′s之外，部分截面受拉，部分受压。
拉区混凝土开裂后，由平衡关系可知，截面必须保留有受压区，A′s受压，为大偏心受拉构件。
因此，偏心受拉构件的破坏形态只与力的作用位置有关，与钢筋用量无关。
7.4 轴向拉力对偏心受拉构件的斜截面受剪承载力有何影响？在抗剪计算时如何考虑这一影响？答：研究表明，与受弯构件的斜截面受剪承载力相比，轴向拉力的存在，使得构件中的剪压区高度减小，主拉应力增大，斜裂缝的宽度与倾角增大。
因此，轴向拉力导致构件的斜截面受剪承载力降低。
轴向拉力对斜截面受剪承载力的不利影响为0.06N～0.16N，降低程度随轴向拉力的增大而增加，考虑到结构试验条件与实际工程条件的差别，同时考虑拉力的存在对构件抗剪是一不利作用，因此通过可靠度的分析计算，《规范》GB50010将轴向拉力的这种不利影响取为0.2N ，即按下式计算偏心受拉构件的斜截面受剪承载力7.5 比较双筋梁、不对称配筋的大偏心受压构件及大偏心受拉构件正截面受力性能和承载力计算的异同。
答：相同点：①三者的破坏特征类似，均是受拉钢筋先屈服，受压区混凝土后压碎。
②在界限破坏时的破坏特征相同，均为受拉钢筋应力达到屈服强度f y 的同时受压区边缘混凝土达到极限压应变εcu ，因此，三者的界限相对受压区高度ξb 相同。
③在正截面承载力计算时，建立基本公式的原理相同，均为力的平衡和力矩的平衡；公式的适用条件也相同。
不同点：①三者作用的外力不同，受弯构件截面上作用的是一个弯矩M ，大偏心受压构件截面上作用的是一个偏心压力N ，大偏心受拉构件截面上作用的是一个偏心拉力N 。
②基本公式有所不同。
③大偏心受压构件要考虑附加偏心矩和二阶效应（构件端截面偏心距调节系数、截面曲率修正系数、弯矩增大系数），而双筋梁和大偏心受拉构件不考虑。
7.6 《规范》JTG D62对大、小偏心受拉构件纵向钢筋的最小配筋率有哪些要求?答：《规范》JTG D62规定小偏心受拉构件一侧纵筋的配筋率应按毛截面面积计算，其值应不小于0.45f td ／f sd ，同时不小于0.2%。
《规范》JTG D62规定大偏心受拉构件一侧受拉纵筋的配筋率按A s ／bh 0计算（h 0为截面有效高度），其值应不小于0.45f td ／f sd ，同时不小于0.2%。
一侧受压纵筋的配筋率应按毛截面面积计算，其值应不小于0.2%。
习 题 答 案7.1已知某钢筋混凝土屋架受拉弦杆，处于一类环境，安全等级为二级，截面尺寸b ×h ＝250mm×250mm ，采用C25混凝土，其内配置（HRB400）钢筋；构件上作用轴心拉力设计值N =420kN 。
试校核此拉杆是否安全？【解】查附表1-5可知：HRB400钢筋，fy ＝360N/mm 2；查附表1-20可知：，A s ＝1256mm 2代入计算公式（7-1）得kN 420kN 16.4524521601256360s y u =>==×==N N A f N所以，此拉杆安全。
7.2已知某偏心受拉构件，处于一类环境，安全等级为二级，截面尺寸b ×h ＝300mm×500mm ，采用C30混凝土和HRB400级钢筋；承受轴心拉力设计值N =900kN ，弯矩设计值M =90kN·m ，弯矩作用在构件截面的长边方向。
若箍筋直径d v =6mm，不对称配筋，求钢筋截面面积A s 、A 's 。
【解】（1）基本参数查附表1-2和附表1-5可知，C30混凝土f t =1.43MPa ，HRB400钢筋f y =360MPa查附表1-14，一类环境，C30混凝土，假定钢筋单排布置，箍筋直径d v =6mm ，则a's =a s =35mm ，h 0=h'0=500–35=465mm%2.0%179.0%36043.145%45min <=×==y t f f ρ，故%2.0min =ρ（2）判断偏心类型mm 2153525002mm 100109001090360=−=−<=××=s a h e ，属于小偏心受拉构件。
（3）计算e ’、e115mm530012500 mm 153531002500'=−−==−+=e e （4）求A s 和A s '2min 2'y s mm 300500300%2.0≥mm 183135465360315900000)('=××==××==bh a h f Ne A s ρ）－（— 2min 2'0y mm 300≥mm 66935465360115900000)('==××==bh a h f Ne A s s ρ）－（—（5）选用钢筋并绘制配筋图A s 选用（A s =1884mm 2）， A 's 选用（A 's =760mm 2）。
7.3已知某偏心受拉构件，处于一类环境，安全等级为二级，截面尺寸b ×h ＝300mm×450mm ，采用C30混凝土和HRB335钢筋；承受轴心拉力设计值N =600kN ，弯矩设计值M =150kN·m ，弯矩作用在构件截面的长边方向。
若箍筋直径d v =6mm，不对称配筋，求钢筋截面面积A s 、A 's 。
【解】（1）基本参数查附表1-2、附表1-5及附表1-10~1-11可知，C30混凝土f t =1.43MPa ，f C =14.3MPa ，HRB335级钢筋f y =300MPa ，ξb =0.550查附表1-14，一类环境，C30混凝土，假定钢筋单排布置，箍筋直径d v =6mm ，则a's =a s =35mm ，h 0=h'0=450–35=415mm查附表1-18，%2.0%215.0%30043.145%45min >=×==y t f f ρ，%2.0min =′ρ（2）判别类型e 0=M /N =150×103/600=250mm ＞h /2– a s =450/2–35=190mm ，属于大偏心受拉构件。
（3）配筋计算x b =ξb h 0=0.550×415=228.3mm ，e =e 0–h /2+a s =250–450/2+35=60mm ， 为充分发挥受压区混凝土抗压作用，同大偏心受压构件一样，为了使钢筋总用量（A s +A's ）最少，取x =ξb h 0，由公式（7-5-1）可得：)35415(300)3.2285.0415(3.2283003.146010600)(')5.0('3's 0y b 0b c s <−××−×××−××=−−−=a h f x h bx f Ne A按构造要求配置270450300%2.0'min=××=′=bh A s ρmm 2，实配2 14（A 's =308mm 2）。
习题7.2 截面配筋图mm703522mm 50.0)4153003.140.1))35415(3083006010600(211(415)))((211('s 23201'0''0=×=<=×××−××−×××−−×=−−−−=a bh f a h A f Ne h x c s s y α 440352/4502502/'0'=−+=−+=s a h e e mm2'mm 290450300%=××b×h = 300mm×400mm ，受压钢筋（A 's =461mm 2）和受拉钢筋（A s =1570mm 2），配有φ8@150的箍筋（箍筋为HPB300钢筋）。
