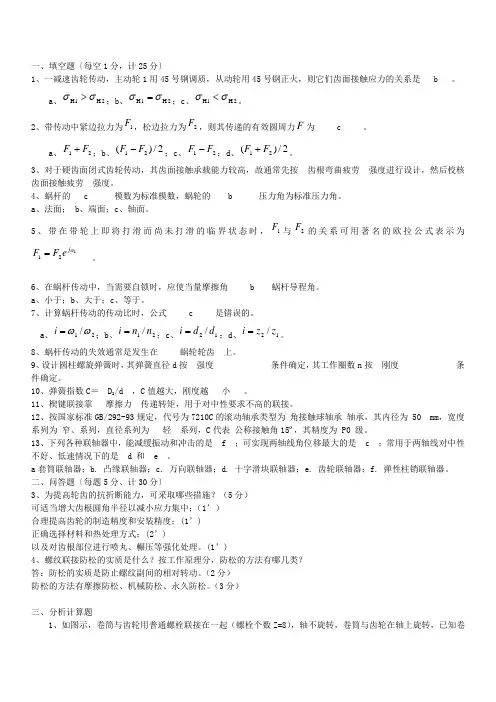

一、填空题〔每空1分，计25分〕1、一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是 b 。
a 、2H 1H σσ>；b 、2H 1H σσ=；c 、2H 1H σσ<。
2、带传动中紧边拉力为1F ，松边拉力为2F ，则其传递的有效圆周力F 为 c 。
a 、21F F +；b 、2/)(21F F -；c 、21F F -；d 、2/)(21F F +。
3、对于硬齿面闭式齿轮传动，其齿面接触承载能力较高，故通常先按 齿根弯曲疲劳 强度进行设计，然后校核 齿面接触疲劳 强度。
4、蜗杆的 c 模数为标准模数，蜗轮的 b 压力角为标准压力角。
a 、法面； b 、端面；c 、轴面。
5、带在带轮上即将打滑而尚未打滑的临界状态时，1F 与2F 的关系可用著名的欧拉公式表示为121αf e F F = 。
6、在蜗杆传动中，当需要自锁时，应使当量摩擦角 b 蜗杆导程角。
a 、小于；b 、大于；c 、等于。
7、计算蜗杆传动的传动比时，公式 c 是错误的。
a 、21/ωω=i ；b 、21/n n i =；c 、12/d d i =；d 、12/z z i =。
8、蜗杆传动的失效通常是发生在 蜗轮轮齿 上。
9、设计圆柱螺旋弹簧时，其弹簧直径d 按 强度 条件确定，其工作圈数n 按 刚度 条件确定。
10、弹簧指数C ＝ D 2/d ，C 值越大，刚度越 小 。
11、楔键联接靠 摩擦力 传递转矩，用于对中性要求不高的联接。
12、按国家标准GB/292-93规定，代号为7210C 的滚动轴承类型为 角接触球轴承 轴承，其内径为 50 mm ，宽度系列为 窄、系列，直径系列为 轻 系列，C 代表 公称接触角15º，其精度为 P0 级。
13、下列各种联轴器中，能减缓振动和冲击的是 f ；可实现两轴线角位移最大的是 c ；常用于两轴线对中性不好、低速情况下的是 d 和 e 。

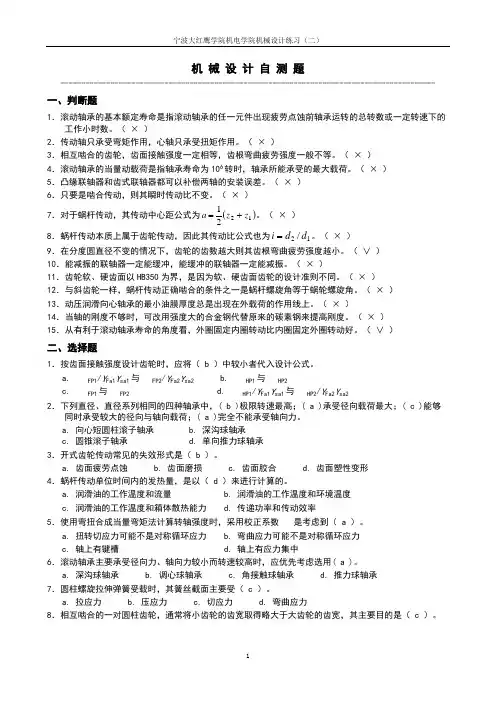

机 械 设 计 自 测 题------------------------------------------------------------------------------------------一、判断题1．滚动轴承的基本额定寿命是指滚动轴承的任一元件出现疲劳点蚀前轴承运转的总转数或一定转速下的工作小时数。
（ × ）2．传动轴只承受弯矩作用，心轴只承受扭矩作用。
（ × ）3．相互啮合的齿轮，齿面接触强度一定相等，齿根弯曲疲劳强度一般不等。
（ × ）4．滚动轴承的当量动载荷是指轴承寿命为106转时，轴承所能承受的最大载荷。
（ × ）5．凸缘联轴器和齿式联轴器都可以补偿两轴的安装误差。
（ × ）6．只要是啮合传动，则其瞬时传动比不变。
（ × ）7．对于蜗杆传动，其传动中心距公式为()1221z z a +=。
（ × ） 8．蜗杆传动本质上属于齿轮传动，因此其传动比公式也为12/d d i =。
（ × ） 9．在分度圆直径不变的情况下，齿轮的齿数越大则其齿根弯曲疲劳强度越小。
（ ∨ ）10．能减振的联轴器一定能缓冲，能缓冲的联轴器一定能减振。
（ × ）11．齿轮软、硬齿面以HB350为界，是因为软、硬齿面齿轮的设计准则不同。
（ × ）12．与斜齿轮一样，蜗杆传动正确啮合的条件之一是蜗杆螺旋角等于蜗轮螺旋角。
（ × ）13．动压润滑向心轴承的最小油膜厚度总是出现在外载荷的作用线上。
（ × ）14．当轴的刚度不够时，可改用强度大的合金钢代替原来的碳素钢来提高刚度。
（ × ）15．从有利于滚动轴承寿命的角度看，外圈固定内圈转动比内圈固定外圈转动好。
（ ∨ ）二、选择题1．按齿面接触强度设计齿轮时，应将（ b ）中较小者代入设计公式。
a.FP1/Y Fa1Y sa1与FP2/Y Fa2Y sa2 b. HP1与HP2 c. FP1与FP2 d. HP1/Y Fa1Y sa1与HP2/Y Fa2Y sa2 2．下列直径、直径系列相同的四种轴承中，( b )极限转速最高；( a )承受径向载荷最大；( c )能够同时承受较大的径向与轴向载荷；( a )完全不能承受轴向力。
机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。
A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。
A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。
A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。
A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。
A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。
A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。
A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。
机械设计复习题及答案一、单项选择题得分1. 如图所示，内燃机连杆中的连杆体1是（）A. 机构B. 零件C. 部件D. 构件2. 若两构件组成高副，则其接触形式为（）A. 线或面接触B. 面接触C. 点或面接触D. 点或线接触3. 在平面机构中，每增加一个低副将引入（）A. 1个约束B. 2个约束C. 3个约束D. 0个约束4. 无急回特性的平面四杆机构，其极位夹角（）A. θ=0°B. θ≥0°C. θ>0°D. θ<0°5. 下列螺纹联接的防松措施中，属于摩擦防松原理的是（）A.止动垫片B.对顶螺母C.串联钢丝D.开口销6.下列凸轮机构中，图_______所画的压力角是正确的。
7. 只受预紧力的普通螺栓联接，其强度计算式][43.121σπσ≤'=d F 中的“1.3”主要是考虑（ ）A. 螺栓受到扭切应力的影响B. 可靠性的影响C. 摩擦系数不稳定的影响D.受载后补充拧紧的影响8. 带传动最大应力发生在如图所示的（ ）。
A. 松边绕出主动轮的A 点B. 松边绕上从动轮的B 点C. 紧边绕出从动轮的C 点D. 紧边绕上主动轮的D 点9. 如右图所示螺纹的类型为（ ） 。
A. 单线右旋B.单线左旋C.双线右旋D.双线左旋10. 对齿面硬度≤350HBS 的一对齿轮传动，选取齿面硬度时应使（ ）A ．小齿轮齿面硬度<大齿轮齿面硬度B ．小齿轮齿面硬度≤大齿轮齿面硬度C ．小齿轮齿面硬度=大齿轮齿面硬度 D. 小齿轮齿面硬度>大齿轮齿面硬度11. 电影院放电影时，实现胶片画面的依次停留，从而使人们通过视觉暂留获得连续场景的机构是（ ）。
A ．凸轮机构B ．连杆机构C ．棘轮机构 D. 槽轮机构12. 图示二级直齿圆柱齿轮减速器在工作时，中间轴Ⅱ是( )C DABA.传动轴B.转轴C.固定心轴D.转动心轴13. 在机械中安装飞轮,可以（ ） A.减小周期性速度波动 B.消除周期性速度波动 C.减小非周期性速度波动 D.消除非周期性速度波动二、填空题1. 两个连架杆同机架连接的铰链均为整转副的铰接四杆机构被称为 ，两个连架杆同机架连接的铰链均为摆转副的铰接四杆机构被称为 。
机械设计习题及答案第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。
1-3 什么是通用零件?什么是专用零件?试各举三个实例。
第二章2-1 (3) 2-2 (4) 2-3 (2) 2-4 (2) 2-5 (2)第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。
(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件(3)在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。
其中有_____是专用零件。
(1) 3种 (2) 4种 (3) 5种(4)6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。
(1) 一个(2) 两个(3) 三个(4) 四个2-4 零件的工作安全系数为____。
(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。
(1) 屈服点(2) 疲劳极限 (3) 强度极限(4) 弹性极限机械零件的强度二．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。
(1) 增高 (2) 不变 (3)降低3-2 零件的形状，尺寸，结构相同时，磨削加工的零件与精车加工相比，其疲劳强度______。
(1) 较高 (2) 较低 (3)相同3-3 零件的表面经淬火，渗氮，喷丸，滚子碾压等处理后，其疲劳强度_______。
(1) 增高 (2) 降低 (3) 不变 (4) 增高或降低视处理方法而定三．分析与思考题3-1 图示各零件均受静载荷作用，试判断零件上A点的应力是静应力还是变应力；并确定应力比r的大小或范围。
复习题一、填空题1、一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构_；（2）当取d杆为机架时，则为曲柄摇杆机构2、曲柄摇杆机构产生“死点”位置的条件时摇杆为_主动件_，曲柄为_从动件_。
3、运动副是指能使两构件之间既能保持直接接触，而又能产生一定的形式相对运动的联接_。
4、在双曲柄机构中，如果将最短杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。
5、平面连杆机构当行程速比K_>1_时，机构就具有急回特性。
6、牛头刨床的工作台进给机构用的是棘轮机构。
7、机器或机构构件之间，具有确定的相对运动。
8、在曲柄摇杆机构中，如果将最短杆的对面杆作为机架，则与机架相连的两杆都可以作整周回转运动，即得到双曲柄机构。
9、机构具有确定运动的条件是：构件系统的自由度必须大于零，且原动件数与其自由度数必须相等。
10、图示机构要有确定运动需要有_1（摇杆）__个原动件。
11、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为_双曲柄机构_。
12、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。
当以a为机架，则此四杆机构为_双曲柄机构_。
13、凸轮机构能使从动杆按照预定的运动规律，实现各种复杂的运动。
14、凸轮机构中，凸轮基圆半径愈大，压力角愈小，机构传动性能愈好。
15、国标规定，三角带有Y、Z、A、B、C、D、E共七种类型，代号“B2240”表示的含义是：截型为B型，基准长度为2240mm的V型带。
16、带传动中，当中心距a过大，常会引起带的搧动，而中心距a过小，又会加速带的疲劳损坏。
17、我国三角带已经标准化，共分为Y、Z、A、B、C、D、E七种型号，三角带的锲角是400度。
18、三角带表面上印有B2240，它表示该三角带是B型带，基准长度为2240mm。
K (σ + σ )ca第三章机械零件的疲劳强度设计3－39 试推导出 σmin ＝常数或 σm ＝常数时安全系数的计算公式，并比较 r ＝常数和上述两种情况下安全系数计算公式的区别（可代入一些具体数字进行比较）3－65 一钢制零件，工作应力为：σmax =250MP a ，σmin =－50MP a 。
零件的疲劳强度综合 影 响 系 数 K σ=1.35 ， 材 料 的 力 学 性 能 为 σb =630MP a ， σs =455MP a ， σ-1=285MP a ， σ0=510MP a 。
若 许 用 安 全 系 数 对 变 应 力 取 [S σ]=1.3、对静应力取[S σ]＇=1.5，并按无限寿命 考虑，试分别用解析法和图解法校核该零件的安全系数。
（σa =150MP a ，σm =100MP a ，ψσ=0.1176） 第一种情况：r=CS =caσ-1K σ + ϕ σσ a σm= 1.33 >[S σ]安全第二种情况：σm =CS = σ -1 + ( K σ - ϕσ )σm = 1.21 <[S ]σ σam不安全第三种情况：σmin =CS = ca 2σ + ( K - ϕ )σ-1 σ σ min ( K + ϕ )(2σ + σ σ σ a min)= 1.39安全第四章摩擦、磨损及润滑概述二、分析与思考题1 按照摩擦机理分，磨损有哪几种基本类型？它们各有什么主要特点？2 机械零件的磨损过程分为哪三个阶段？在设计使用时，在设计或使用机器时如何要 求以延长零件的寿命？3 获得流体动力润滑的必要条件是什么？4 润滑剂的作用是什么？常用润滑剂有哪几种？l 2第五章 螺纹联接和螺旋传动三、计算题1、 如图示高压容器螺纹联接 的 a ）、b ）、c ）三种方案，问哪 种比较合理？并说明其它方案为什么不合理。
解答：图（b ）比较合理。
图(a)螺纹联接布置太少，两螺纹间矩太大，对于高压熔器很难保证密封性要求；图(c)螺纹联接太多，两螺纹间矩太小，不够扳手的活动空间，没法拧紧和放松。
《机械设计》考试复习题(2022)(答案)好东西一、填空题：1零件强度计算中的许用安全系数是用来考虑。
2一个零件的磨损大致可以分为磨损、磨损、磨损三个阶段，在设计和使用时，应力求、、。
3在变应力工况下，机械零件的损坏将是，这种损坏的断面包括。
4螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。
螺旋的自锁条件为，拧紧螺母时效率公式为。
5用四个铰制孔螺栓联接两个半凸缘联轴器，螺栓均布在直径为20㎜的圆周上，轴上转矩为100N·m，每个螺栓受的横向力为N。
6仅承受预紧力的紧螺栓联接强度计算时，螺栓的危险截面上有和载荷联合作用。
因此，在截面上有应力和应力。
7螺纹联接常用的防松原理有，，。
其对应的防松装置有，，。
8当采用两个楔键传递周向载荷时，应使两键布置在沿周向相隔的位置，在强度校核时只按个键计算。
9平键联接的主要失效形式有：工作面（静联接），工作面（动联接），个别情况下会出现键的剪断。
10选择普通平键时，键的截面尺寸（b某h）是根据查标准来确定；普通平键的工作面是。
11带传动中，打滑是指，多发生在轮上。
刚开始打滑时紧边拉力F1与松边拉力F2的关系为。
12带传动与齿轮传动一起作减速工作时，宜将带传动布置在齿轮传动之；当带传动中心距水平布置时，宜将松边安置在方。
带传动一周过程中，带所受应力的大小要发生次变化，其中以应力变化最大，而应力不变化。
13带传动中，用方法可以使小带轮包角加大。
14链传动中，即使主动链轮的角速度ω1=常数，也只有当时，从动轮的角速度ω2和传动比才能得到恒定值。
15开式链传动的主要失效形式是。
16链传动工作时，其转速越高，其运动不均匀性越，故链传动多用于速传动。
17链传动中，小链轮的齿数越多时，则传动平稳性越。
18链传动的传动比不变，传动比是变化的。
1９齿轮传动强度设计中，σＨ是应力，［σ］Ｈ是应力，σＦ是应力，［σ］Ｆ是应力。
20在圆柱齿轮传动中，齿轮直径不变而减小模数m,对轮齿的弯曲强度、接触强度及传动的工作平稳性的影响分别为，，。
机械设计复习题及答案(一)连接。
1.楔键联接传动中，键的工作面(承载面)是楔键的上下面。
2.普通平键联接中，键的工作面(承载面、受力面)是左右两个侧面。
3.普通平键的截面尺寸b×h是由键连接处轴径在查找手册的标准选定;强度让算时键的工作长度如何确定?根据轮毂的长度和键的强度5.根据工作原理，螺纹联接防松的措施有摩擦防松、机械防松和破坏螺旋副运动关系防松。
6.在常用的螺纹连接中，自锁性能最好(摩擦力最大)的螺纹牙型是牙型角度为60°的三角形螺纹。
7.被联接件受横向载荷作用时，如采用普通螺栓联接，则螺栓受到的是拉力。
8.在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔且经常拆卸，往往可采用双头螺柱连接。
9.4种螺纹连接的特点与适用场合。
螺栓、螺钉、双头螺柱、紧定螺钉10.防松的根本目的是什么?。
避免自动松脱，防止螺旋副的相对运动，防止螺母和螺栓之间的相对运动。
11.螺纹的公称尺寸是哪个?。
外螺纹的大径(二)传动。
1.带正常传动(同步带传动除外)时不能保证精确传动比的原因是带的弹性滑动。
2.带工作时截面上产生的应力有松紧边拉应力、__弯曲应力__、离心拉应力。
应力最大?紧边绕上小带轮处3.带传动是靠摩擦力工作的，所以把带轮的侧面做的粗糙一些，可提高承载能力,合适吗?不合适，带传动中不可避免存在弹性滑动，摩擦力增大了，皮带容易磨损，减少了皮带的使用寿命。
4.设计链传动时，链节数最好取偶数。
奇数。
过渡5.链传动工作时传动比不准确，主要是由于链传动中存在多边形效应。
6.在滚子链传动中，链节距p越小，则链承载能力越小，传动的动载荷小。
7.标准齿轮的齿形系数Y F只与齿数有关，而与模数无关。
8.一对齿轮传动中，Z1<Z2，材料不同，硬度不同，其齿面接触应力σH1=σH2。
但齿根弯曲应力σF1≠σF2。
9.对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于模数和齿宽。
10.对于直齿圆柱齿轮传动，齿面接触疲劳强度主要取决于中心距和齿宽:是错误的。
机械设计基础复习题一、填空题3。
零件是制造的基本单元，构件是运动的基本单元.4。
普通平键的工作面是侧面，其剖面尺寸按轴径d 选取，其长度根据轮毂宽度决定。
5。
轴承6210，其类型是深沟球轴承,内径是50 mm.6. 曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ，K值越大，机构的急回特性越显著.8．凸轮机构中，凸轮基圆半径愈___大___，压力角愈___小____ ,机构传动性能愈好。
11。
平面四杆机构有三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。
12。
曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件.14.普通平键联接传递动力是靠__侧__面。
15.等速运动凸轮在速度换接处从动杆将产生__刚性__冲击,引起机构强烈的振动。
16。
螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松.18.在工作中同时承受扭转和弯曲两种作用的轴，叫转轴。
23.螺纹联接的基本类型有螺栓联接、双头螺柱联接、螺钉连接和紧定螺钉联接。
24。
齿轮最常用的齿廓曲线是渐开线27．曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ.28。
螺纹连接的防松可分为摩擦防松和机械防松，其中弹簧垫圈防松属_ 摩擦防松,而止动垫片防松属_ 机械防松.29．一对渐开线直齿圆柱齿轮的正确啮合条件是m1=m2，α1=α2 .30。
按轴的受载情况来分，同时传递转矩和承受弯矩的轴是转轴；只承受弯矩不传递转矩的轴是心轴；只传递转矩而不承受弯矩或承受弯矩很小的轴是传动轴. 34．在铰链四杆机构中，存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其余两杆长度之和和最短杆或其相邻杆为机架.35．在设计凸轮机构时，凸轮基圆半径取得越小，所设计的机构越紧凑，但是压力角大,使机构的工作情况变坏.36．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮模数和分度圆压力角必须分别相等。
37．平键的截面尺寸应按轴径d 从键的标准中查取,键的长度L可参照轮毂宽度从标准中选取。
5．提高螺纹联接强度的措施有哪些？1）改善螺纹牙间的载荷分配不均；2）减小螺栓的应力幅；3）减小螺栓的应力集中；4）避免螺栓的附加载荷（弯曲应力）；5）采用合理的制造工艺。
3．螺纹联接有哪些基本类型？适用于什么场合？螺纹联接有 4 中基本类型。
螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合。
螺钉联接：用于不能采用螺栓联接（如被联接件之一太厚不宜制成通孔，或没有足够的装配空间），又不需要经常拆卸的场合。
双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合。
紧定螺钉联接：用于传递力和力矩不大的场合。
根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3-7．拧紧可以使一定公称直径的普通螺栓取得一定的预紧力，如果要以比较小的拧紧力矩T 来得到要求的预紧力Q P，可采用__A______。
A．细牙螺纹 B．双线螺纹C．适当润滑 D．增加螺母与被联接件支承面间的面积3-8. 在螺纹联接中，按防松原理，采用双螺母属于___A_____。
A．摩擦防松 B．机械防松C．破坏螺旋副的关系防松 D．增大预紧力防松3-14．在螺纹联接设计中，被联接件与螺母和螺栓头的联接表面加工凸台或沉头座是为了6_____D___。
A．使工作面均匀接触 B．使接触面大些，提高防松能力C．安装和拆卸时方便 D．使螺栓不受附加载荷作用3-16．当螺栓组承受横向载荷或旋转力矩时，该螺栓组中的螺栓____D____。
A. 必受剪应力作用B. 必受拉应力作用C. 同时受到剪切和拉伸D. 既可能受剪切，也可能受拉伸3-17．当铰制孔螺栓组承受横向载荷或旋转力矩时，该螺栓组中的螺栓__A______。
A. 必受剪应力作用B. 必受拉应力作用C. 同时受到剪切和拉伸D. 既可能受剪切，也可能受拉伸3-19．对于受轴向载荷的紧螺栓联接，当螺栓总拉力Q 和剩余预紧力Q P′不变，减小螺栓的刚度，则螺栓的应力幅σa和预紧力Q P 也会发上变化。
机械设计原理复习题及参考答案《机械设计原理》课程复习资料一、判断题：1.V 带的工作表面是两侧面。
[ ]2.V 带的两侧面夹角一般是Φ0=340～380。
[ ]3.摆动导杆机构一定具有急回特性。
[ ]4.标准直齿圆柱齿轮的五个基本参数是：m、α、d、z、h。
[ ]5.齿轮齿顶圆直径 d=mz。
[ ]6.齿轮传动结构紧凑，工作可靠，使用寿命长，但传动效率低。
[ ]7.齿条是直线齿廓。
[ ]8.代号为6211滚动轴承是深沟滚动轴承。
[ ]9.带传动初拉力F0越大，带传递的功率越大。
[ ]10.带传动传动比准确、具有保护作用，就是传动效率较低。
[ ]11.带传动的滑动率ε=D2/D1。
[ ]12.带传动的弯曲应力只产生在带轮与带轮接触的包围弧上。
[ ]13.带传动的张紧用可增大中心距的方法。
[ ]14.带传动的最大正应力产生在带进入小带轮处。
[ ]15.带传动中紧边的应力为σ1+σc。
[ ]16.带工作时，带的上下两边所受的拉力称为初拉力。
[ ]17.弹性滑动是带在正常工作状态下，不可避免的一种现象。
[ ]18.构件是机器的运动单元体。
[ ]19.滚动轴承的外圈装在支座孔内，并与支座孔一起转动。
[ ]20.机构处于死点位置时其压力角α= 900 。
[ ]21.机构死点位置对工作都是不利的，处处要克服。
[ ]22.机构压力角应小于许用压力角。
[ ]23.机构中必有一个构件为机架。
[ ]24.尖顶从动件可使凸轮与从动件接触状态最好。
[ ]25.渐开线任一点的法线必切于基圆。
[ ]26.渐开线上各点处的压力角不相等，基圆处的压力角等于零。
[ ]27.渐开线直齿圆柱齿轮正确啮合条件是：m1=m2=m，α1=α2=α。
[ ]28.紧键联接靠键的与轴毂键槽侧面的挤压来传递转动和转矩。
[ ]29.离心拉应力只产生在包围弧上。
[ ]30.利用凸轮槽进行的锁合是几何锁合。
第一章1-1 机械的基本组成要素是什么？机械的基本组成要素是机械零件1-2 什么是零件？什么是构件？什么是部件？试各举三个实例。
零件是组成机器的不可拆的基本单元，即制造的基本单元。
如齿轮、轴、螺钉等。
构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。
如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。
部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。
1-3 什么是通用零件？什么是专用零件？试各举三个实例。
通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。
专用零件在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。
第二章2-1 以台完整的机器通常由哪些基本部分组成？各部分的作用是什么？一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。
原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。
2-2 设计机器时应满足哪些基本要求？设计机械零件时应满足哪些基本要求？设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。
设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。
2-3 机械零件主要有哪些失效形式？常用的计算准则主要有哪些？机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。
常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。
2-4 什么是零件的强度要求？强度条件是如何表示的？如何提高零件的强度？强度要求为确保零件不发生断裂破坏或过大的塑性变形。
强度条件为σ<[σ]。
提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。
机械设计基础习题及答案机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的“死点"位置夹紧工件。
( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
( ) 3．若力的作用线通过矩心，则力矩为零。
( ) 4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
( )5．带传动中，打滑现象是不可避免的。
( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。
( )8．平键的工作面是两个侧面。
( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。
( ) 10．螺纹中径是螺纹的公称直径。
（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。
( ) 12．在运动副中，高副是点接触，低副是线接触。
( ) 13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。
( ) 15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
( )16．周转轮系的自由度一定为1。
( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
( )18．代号为6205的滚动轴承，其内径为25mm。
( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。
2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。
3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。
4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。
6．轴上零件的轴向固定方法有、、、等。
7．常用的滑动轴承材料分为、、三类。
机械设计---2第一章机械设计总论习题三、选择填空：（1）对于受循环变应力作用的零件，影响疲劳破坏的主要因素是。
A、最大应力；B、平均应力；C、应力幅。
（2）塑性材料制成的零件进行静强度计算时，其极限应力为。
A、；B、；C、；D、。
（3）零件受对称循环应力时，对于塑性材料应取作为材料的极限。
A、材料的强度极限；B、材料的屈服极限；C、材料的疲劳极限；D、屈服极限除以安全系数。
（4）当三个相同的零件甲、乙、丙承受的是相同的，但应力的循环特性r分别为+1，0，-1，其中最易疲劳损伤的零件是。
（5）两圆柱体沿母线相压，载荷为F时，最大接触应力为，若载荷增大到2F时，最大接触应力变为。
A、；B、；? C、；D、。
（6）?由实验知，有效应力集中、绝对尺寸和表面状态只对有影响。
A、应力幅；B、平均应力； ??C、应力幅和平均应力。
（7）摩擦副表面为液体动压润滑状态，当外载荷不变时，摩擦面间的最小油膜厚度随相对滑动速度的增加而。
A、变薄；B、增厚；C、不变。
（8）在外载荷不变的情况下，试判断下列零件上各点应力的变化特性（用应力循环特性系数表示）：a）转动心轴，外径上的弯曲应力r为：b）推力球轴承滚动体上一点的接触应力，r为。
A、 r= +1；B、 r=－1；C、 r=－1；D、 0<r<+1；E、 -1<r<0。
（9）为了减轻摩擦副的表面疲劳磨损，下列措施中，是不合理的。
A、降低表面粗糙度；B、增大润滑油粘度；C、提高表面硬度；D、提高相对滑动速度。
（10）采用含有油性和极压添加剂的润滑剂，主要是为了减少。
A、粘着磨损；B、磨粒磨损；C、表面疲劳磨损；D、腐蚀磨损。
（11）零件的工作安全系数为。
A、零件的极限应力比许用应力；B、零件的工作应力比许用应力；C、零件的极限应力比零件的工作应力；D、零件的工作应力比零件的极限应力。
（12）某截面形状一定的零件，当尺寸增大时，其疲劳极限值将随之。
机械设计练习题及参考答案一、填空题（共20分,每小题2分）1, 轻载，转速高并要求旋转精度高的支承可采用（球）轴承。
当轴的跨度大，刚度低时可采用（调心）轴承。
2，在平键联接中，键的（侧）面是工作面，剖面尺寸b×h是根据（轴径）按标准选取。
3，齿轮传动的失效形式是（点蚀），（折断），（磨损），（胶合）。
4，轴的结构设计中，实现轴上零件轴向定位的方法有（轴肩），（套筒）。
5，皮带传动中，松边应布置在（上），链传动中松边应布置在（下）。
6，滑动轴承的常用材料中，（轴承合金）不能单独制作轴瓦，只能贴附在轴瓦上作（轴承衬）。
7，齿轮的失效形式中，点蚀是由（接触）应力引起的，折断是由（弯曲）应力引起的。
8，角接触球轴承在使用中应（成对使用），（反向安装）。
9，一对相互啮合传动的齿轮，其齿面接触应力σH1和σH2的大小关系是（相等），而齿根弯曲应力σF1 和σF1的大小关系是（不等）。
10，皮带传动不能保正精确传动比是因为皮带的（弹性滑动），而链传动的瞬时传动比变化则是由于链条的（多边形效应）。
二、选择题（共15分,每小题1.5分）1，带传动的主动轮圆周速度V1，从动轮圆周速度V2，带速度V，则___。
（B）A，V1=V=V2 B，V1>V>V2 C，V1<V<V2 D，V1<V=V22，以打滑和疲劳断裂为主要失效形式的传动为___。
（ B）A, 齿轮 B, 皮带 C, 蜗杆 D，链3，闭式软齿面齿轮的设计准则是___。
（ C）A,按弯曲疲劳强度设计B,按弯曲疲劳强度设计，按接触疲劳强度校核C,按接触疲劳强度设计，按弯曲疲劳强度校核D，按弯曲疲劳强度校核4，带传动的紧边拉力F1，松边拉力F2，初拉力F0。
则有效圆周为__ _ 。
（D ）A,F2+F0 B,F1 +F0 C, F1+F2 D,F1-F25，齿轮弯曲强度不足时会导致___。
（ B）A,齿面磨损 B, 轮齿折断 C, 齿面胶合 D, 齿面点蚀6，蜗杆传动用于传递___之间的运动和动力。
中南大学现代远程教育课程考试（专科）复习题及参考答案机械设计原理一、判断题：1.零件是机器的运动单元体。
（）×2.若干个零件的组合体称为构件。
（）×3.由构件和运动副所组成的，并且每个构件都在运动的组合体称为机构。
（）×4.由构件和运动副组成的，其它构件都在运动的组合体称为机构。
（）×5.机构中必有一个构件为机架。
（）√6.在主动构件带动下，运动规律可知的构件称为从动件。
（）√7.机构中一定有也只能有一个主动构件。
（）×8.机器与机构的区别是机器结构上更加复杂。
（）×9.机器的运动和动力的来源部分称为工作部分。
（）×10.以一定的运动形式完成有用功的部分是机器的传动部分。
（）×11.由构件和平面运动副所组成的机构称为平面连杆机构。
（）×12.平面连杆机构的特点是制造简单但磨损快。
（）×13.由四个构件和四个运动副依次相联接所组成的机构称为四杆机构。
（）×14.与机架组成转动副的构件称为曲柄。
（）×15.在铰链四杆机构中两连杆都做往复摆动则称为双曲柄机构。
（）×16.在双曲柄机构中主动摇杆可以作往复摆动也可以作整周转动。
（）×17.一般双曲柄机构的两曲柄角速度多不相等。
（）√18.在铰链四杆机构中曲柄一定是最短杆。
（）×19.在铰链四杆机构中摇杆一定不是最短杆。
（）×20.在曲柄摇杆机构中曲柄一定是主动构件。
（）×21.双曲柄机构中机架一定是最短杆。
（）×22.双摇杆机构中连架杆一定不是最短杆。
（）×23.以曲柄摇杆机构中的曲柄为机架得到的还是曲柄摇杆机构。
（）×24.以曲柄摇杆机构中的摇杆为机架得到的还是曲柄摇杆机构。
（）×25.以曲柄摇杆机构中的连杆为机架得到的还是曲柄摇杆机构。
（）√26.以双曲柄机构中的曲柄为机架得到的一定还是双曲柄机构。
（）×27.以双摇杆机构中的摇杆为机架得到的一定还是双摇杆机构。
（）×28.没有一个铰链四杆机构，不论取四个杆中哪个为机架都是双曲柄机构。
（）×29.没有一个铰链四杆机构，不论取四个杆中哪个为机架都是双曲柄机构。
（）×30.没有一个铰链四杆机构，不论取四个杆中哪个为机架都是曲柄摇杆机构（）√31.曲柄滑块机构曲柄转动一周，滑块往复运动一次。
（）√32.曲柄滑块机构曲柄可做为主动件，滑块也可做为主动件。
（）√33.冲压机是曲柄为从动件，滑块为主动件的曲柄滑块机构。
（）×34.摇块机构是内燃机的工作机构。
（）×35.摆动导杆机构的导杆可以往复摆动，也可以做整周转动。
（）36.转动导杆机构曲柄转动一周导杆也转一周，所以导杆与曲柄角速度恒相等。
（）×37.摇块机构定块机构是同一类型的机构。
（）×38.机构极位夹角越大，特性系数K也越大，急回特性越明显。
（）√39.曲柄滑块机构没有急回特性。
（）×40.摆动导杆机构一定具有急回特性。
（）√41.在四杆机构中往复运动从动件都具有急回特性。
（）×42.压力角越大，有效分力越大，机构效率越高。
（）×43.在机构运动中从动件压力角是一定值。
（）×44.机构处于死点位置时其压力角α= 900。
（）√45.曲柄摇杆机构曲柄为主动件，摇杆为从动件时有死点位置。
( )×46.滑块主动，曲柄从动的曲柄滑块机构有死点位置。
（）√47.曲柄摇杆机构中曲柄与连杆共线时就是死点位置。
（）×48.机构死点位置对工作都是不利的，处处要克服。
（）×49.凸轮机构的特点是可以得到预期的任意运动规律，并且传递动力大。
（）×50.盘状凸轮与机架组成转动副。
（）√51.盘状凸轮转速的高低将影响从动件的运动规律。
（）×52.在移动凸轮中凸轮与从动件组成移动副。
（）×53.盘状凸轮从动件的行程可以很大。
（）×54.圆柱凸轮属于空间凸轮机构。
（）√55.尖顶从动件可使凸轮与从动件接触状态最好。
（）√56.滚子从动件承载大，耐磨损。
（）√57.平底从动件易形成油膜，可用于高速。
（）√58.平底从动件易形成油膜，可用于高速。
（）√59.平底从动件可用于任何外形的凸轮。
（）×60.利用凸轮槽进行的锁合是几何锁合。
（）√61.棘轮机构可以把往复摆动变成间歇性的转动。
（）√62.槽轮机构可以把整周转动变成间歇性的转动。
（）√二、选择题：1.两个相配合旋入的螺纹应是。
A、螺旋旋向相同；B、螺旋旋向相反；C、螺旋旋向相同或相反都行。
A2.用于联接的螺纹头数一般是。
A、单头；B、双头；C、四个头；D、四个头以上。
A3.主要用于联接的牙型是。
A、三角螺纹；B、梯形螺纹；C、矩形螺纹；D、锯齿形螺纹。
A4.螺纹的公称直径是。
A、大径；B、小径；C、中径；D、上述三个直径都对。
A5.相邻两螺纹牙对应点的轴向距离是指。
A、螺距；B、导程；C、螺距或导程。
A6.圆柱管螺纹牙型角α= 。
A、600；B、550；C、300；D、30。
B7.传动效率较高，牙根强度较高，只能单方向传动的螺纹牙型是。
A、三角；B、矩形；C、梯形；D、锯齿形。
D8.受拉螺栓联接的特点是。
A、靠螺栓强度来联接；B、螺栓与螺栓孔公称直径相等；C、与螺栓相配的螺栓必须拧紧；D、螺栓可有定位作用。
C9.在螺纹联接中需在被联接件上切制螺纹的联接是。
A、受拉螺栓联接；B、受剪螺栓联接；C、双头螺栓联接。
C10.避免产生偏心载荷的是。
A、螺母；B、普通垫圈；C、螺栓；D、鱼眼坑。
D11.受拉螺栓拧紧螺母后螺栓受到。
A、正压力；B、静摩擦力；C、拉力。
C12.螺旋传动的特点是。
A、结构复杂；B、承载大；C、传动精度低；D、磨损慢和效率高。
B13.平键的工作表面是。
A、上面；B、下面；C、上、下两面； D两侧面。
D14.用于低速、重载、对中性要求不高的场合的键应是。
A、平键；B、楔键；C、平键或楔键。
B15.带的内表面与轮缘接触，带表面为矩形。
这种带是带传动。
A、V；B、平型；C、圆形。
B16.V带承受基本拉力的部分称为层。
A、强力层；B、伸张；C、包布。
A17.下列V带型号中传递功率最大的是型。
A、A；B、D；C、E；D、Y。
C18.带传动的特点是。
A、缓和冲击、吸收振动，但平稳性差；B、传动比不准确，但是传动效率高；C、结构简单、制造方便、成本低；D、外廓尺寸小，可应用于两轴中心距大的场合。
C19.带传动中增大小带轮包角α1应是。
A、增大中心距；B、增大D2；C、增大D1。
A20.大带轮上受到的离心拉应力是。
A、σb2；B、σ2；C、σc。
C21.小带轮和大带轮上的弯曲应力分别是σb1和σb2，应该是。
A、σb1>σb2；B、σb1=σb2；C、σb1<σb2；A22.带传动中松边应力大小是。
A、σ1+σb1；B、σ2+σc；C、σ1+σc；D、σ2+σb2。
B23.带传动中最大正应力σmax是。
A、σc+σb1 +σ1；B、σc+σb2 +σ2；C、σc+σb1+σb2；D、σc+σ1 +σ2。
B24.弹性滑动产生的原因是。
A、F1>F2；B、F1=F2；C、F1<F2。
A25.带传动中V1、V2、V分别是主动轮圆周速度、从动轮圆周速度和带速，应该是。
A、V1<V2<V；B、V<V1<V2；C、V1<V2<V；D、V2<V<V1。
A26.齿轮传动的特点是。
A、传动效率高；B、使用寿命长；C、噪音大；D、制造和安装精度低。
A27.用于两轴平行的齿轮是。
A、斜齿圆柱齿轮；B、直齿圆锥齿轮；C、螺旋齿轮。
A。
