人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷（附有参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．一节新5号干电池电压是（）A．1.5V B．36V C．220V D．380V2．要想测出L2两端的电压，下列电路图连接正确的是（）A．B．C．D．3．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．如图所示，电源电压是6V，闭合开关电压表的示数是2V，则L2两端的电压是（）A．2V B．6V C．4V D．8V6．关于导体的电阻，下列说法正确的是（）A．导体两端的电压增大，其电阻一定增大B．导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关7．如下图所示，电源电压保持6V不变，开关S一直处于闭合状态，当开关S1由断开到闭合时，电压表的示数应该是（）A．示数减小且变为0 B．示数减小但不会等于0C．示数不变测量的均为电源电压6V D．示数增大，但总小于电源电压8．如图甲是音响上音量调节装置，其简化电路如图乙，需在M、N间接入一个滑动变阻器，使滑片P向右移动时接入电路中的电阻变大。

下列连接方式中可行的是（）A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B二、填空题9．如图所示的“模拟调光灯”。

选用铅笔芯的原因是铅笔芯是体，闭合开关后，小灯泡始终都不亮，且将电压表连接在A、B两端时电压表示数为3V，则故障应是小灯泡（选填“断路”或“短路”）了。

新人教版九年级物理第16章电压和电阻单元测试（含答案）一、选择题（共15小题）1．如图所示，电路中的电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是（）2．（2006•荔湾区二模）如图所示是一位同学为测量小灯泡的电阻而连的电路，其中有错，下列哪个能将错误的给予纠正（）3．如图所示电路，两个小灯泡完全相同，闭合开关，电压表示数是3V．当开关断开时下列说法正确的是（）4．如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是（）5．（2011•遂宁）如图所示电路，电源两端的电压一定，当开关s 1闭合、s 2断开时，电流表和电压表示数分别为I 1、U 1；当再闭合s 2，且将滑片P 适当右移后，电流表和电压表示数分别为I 2、U 2，则下列叙述一定正确的是（ ）6．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3，三个电流表的示数分别为I 1、I 2、I 3，它的内部结构如图所示，以下对各数据的分析正确的是（ ）7．（2010•三明）在物理课外兴趣小组活动中，老师要求同学们只能用电压表的“0～3V ”量程测量额定电压为3.8V 小灯泡的额定功率，所给电源的电压恒为6V ，其它器材均符台实验要求．如图是同学们设计 B ．8．一台“220V 60W ”的电扇，一个“220V 60W ”的白炽灯，一个“220V 60W ”的电烙铁，将它们并联接在220V 的电压下，在相同的时间内，比较它们产生的热量，则（ ）9．（2009•延庆县二模）关于如图所示的图象，说法中不正确的是（）10．（2008•海淀区一模）小明同学为了探究串、并联电路中电流、电压的变化特点，他按照图所示电路图连接实验电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑动触头从中点向右移动，由此引起三块电表示数的变化情况是（）11．（2009•奉化市模拟）如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）12．如图所示，甲灯为“6V，6W”，乙灯为“6V，4W”，用一个输出电压恒为12伏的电源对两灯供电，要使这两个灯能同时正常发光，则应选择电路（）B ．13．（2009•东城区一模）在如图所示电路中，a 、b 是两个电表，其中一个是电流表，另一个是电压表，R 1、R 2是两个并联的定值电阻，其中R 1=20Ω．开关S 闭合后，电流表的示数为0.4A ，电压表的示数为6V ．下列说法正确的是（ ）14．（2012•达州）如图所示，电源电压和灯L 的电阻不变，灯L 上标有“6V 3W ”字样．当开关S 闭合，滑片P 移至a 端时，电流表的示数为1.0A ，灯L正常发光；当开关S 断开，滑片P 移至b 端时，电源电压U 和灯L 消耗的电功率P 为（ ）15．（2002•海淀区）某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示．已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R 2的总电阻5000Ω，开始时两变阻器都处于最大阻值．下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（ ）二、填空题（共10小题）（除非特别说明，请填准确值）16．（2012•浦东新区一模）在研究电阻的大小与哪些因素有关时，小明猜想电阻与电压、电流有关，小李猜想电阻与导体的长度、横截面积有关．他们设计了如图所示的电路，选用同种材料制成的不同导体、若干节干电池及其他必要器材进行实验．（1）在设计电路时，小明认为还需在M、N两端并联一个电压表才能正确测出导体两端的电压；小李认为干电池的电压是已知的，所以实验中不需要电压表；经讨论后他们达成了共识并完成了实验．你认为_________（选填“小明”或“小李”）的观点是正确的．分析比较表一、表二、表三中的数据，可判断_________（选填分析比较表一和表二和表三中的数据，可初步得出：_________．（3）为了在表三的基础上继续研究导体的电阻与导体横截面积的关系，请你在表四中填写需选用这种两端的电压必须与表三中的电压值相同；小李认为在后续实验中，通过D、E的电流必须与表三中的电流值相同．请你判断：小明的观点是_________的，小李的观点是_________的．（均选填“正确”或“错误”）17．（2008•西城区一模）把阻值分别为R1、R2的两个定值电阻串联在一个电压不变的电源上时，R1两端的电压为U1．将它们并联在该电源上时，通过R1的电流I1=_________．18．（2011•杨浦区一模）如图所示电路中，电源电压不变，当电键S由断开到闭合时，电压表V的示数将_________．S闭合后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_________电流表A1的示数将_________．电流表A 与电流表A2示数的差值跟电流表A示数的比值_________（均选填“变小”、“不变”或“变大”）19．（2005•锦州）如图所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数_________，电流表A1的示数_________，电流表A2的示数_________．（填“变大”、“变小”或“不变”）20．（2012•金山区一模）某小组同学用DIS实验装置研究影响电阻大小的因素，他选取了三种材料：钨丝、锰铜丝和镍铬丝．保持温度不变，所测得实验数据记录在表一、表二和表三中的前四列，为了进一步探究电阻大小与导体的横截面、长度、材料之间的关系，他们对实验数据进行适量的运算，将结果分别记录在三个表格中的后四列中．）的数据，可初步得出结论是：_________．（2）分析比较表中的实验序号_________，以及相应的数据，可初步得出结论是：在长度、横截面积相同时，不同材料的导体电阻不同．（3）进一步综合分析比较表一、二、三中经运算后得到的数据及相关条件，归纳得出结论．（a）分析比较表一、表二或表三中的第四列和第六列数据，可得_________；（b）分析比较表一、表二和表三中的第四列和第六列数据，可得_________．21．（2011•郴州）一个标有“12V 6W”的灯泡，接到18V电源上，要能使灯泡正常发光，应给灯泡串联一个_________Ω的电阻，该电路工作10s消耗的电能是_________J．22．（2011•温州）在综合实践活动中，小明制作了如图所示的简易棉花糖机．取少量蔗糖置于侧壁扎有几排小孔的易拉罐内，闭合开关，电动机带动易拉罐转动，并用酒精灯对易拉罐底部进行加热．（1）加热过程中，蔗糖颗粒变成液态糖浆，糖浆从易拉罐侧壁的小孔中被甩出后，由于糖浆具有_________继续前进，遇冷变成丝状糖絮，用筷子收集到棉花糖．（2）上述制取棉花糖的整个过程中，蔗糖发生的物态变化有_________．（3）小明发现在操作过程中因无法改变电路中的电流大小，导致不能调节易拉罐的转速，从而影响糖浆变成糖絮的效果．请你针对电路装置提出一条可行的改进措施：_________．23．（2006•绍兴）小明同学为了定性比较水的流速大小，设计了一个实验装置．如图是他的部分设计图，小铜球P系在电阻可忽略的细金属丝下，悬挂在O点，AB为一固定在水平方向的电阻丝，它与金属丝接触良好（不计摩擦），B端在O点正下方．他设想：开始时小球P沿竖直方向处于静止，当把小球P 放入水平流动的水中时，球受到水流冲击向左偏移一定角度θ，水流速度越大，偏角θ越大．测量者可以根据电压表数值大小判断水流速度大小．请你完成余下的电路连接，要求水流速大时，电压表示数大，水流速小时，电压表示数也小．24．（2003•成都）在图所示电路图中的“○”内填入电流表或电压表符号，并在图上标明“+”、“﹣”接线柱的符号．25．（2011•黔南州）一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2L时，其电阻为_________，当把它对折后使其长度为L/2时，电阻为_________，粗细不变使其长度变为L/2，则电阻为_________．三、解答题（共5小题）（选答题，不自动判卷）26．（2009•绵阳）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示．“串联电路各部分电压之和等于总电压”不完全一致．为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化．老师提示：电压表接入电路测量时本身会对电路结构有影响．请你帮他重新设计测量电路图，把它画在右边的虚线方框中．（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“串联各部分电压是相等的”．这个结论一定成立吗？_________（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该_________继续进行实验．（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻R L的比值：=_________．（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性．你认为会影响实验结论的正确性吗？_________（选填“会”或“不会”）．27．（2013•随州）如图（2），用盐水和两种不同金属自制的电池，其电压为1V左右，铜片为正极，铝片为负极．为准确测量该电池的电压，某同学设计出（1）图电路，R1、R2为阻值已知的定值电阻（它们的阻值都在5Ω至1 0之间）．（1）用笔画线代替导线，按（1）图的设计思路在（2）图中将实物连成电路．（2）设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均．28．（2010•呼和浩特）某同学设计了如图所示的电路图．没做实验前他认为；当闭合S，移动变阻器的滑片P，电流表示数变化，电压表示数不变（即电源两端电压保持不变）；但是实验结果使他大吃一惊，他发现：当P移动时，电流表和电压表示数都发生了变化．他把六次实验的数据记录在下面的表格中：（2）根据图象，写出U﹣I的函数表达式_________；（3）他猜想P移动时之所以电压表示数有变化，可能是由于电池组内部有电阻造成的，理论和实践证明他的猜想是正确的．请根据相关信息得出电池组内部电阻r=_________Ω；（4）当变阻器连入电路中电阻R=20Ω时，电流表的示数是多少？（要求列式计算）29．（2012•泰州）（1）如图1是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭．①有同学说，这两个灯泡是串联的你的看法是_________；简述理由：_________．②不打开盒子，也无任何辅助器材，如何证明你的上述看法．简要说明你的操作方法及结论：_________．（2）用如图2所示电路可以估测灯泡的阻值，实验按下列步骤进行请将有关步骤填写完整，并回答相关问题①第一步：按电路图正确连接电路．②第二步：断开开关S2，闭合开关S1、S3，适当调节滑动变阻器•观察到电流表示数为0.3A．③第三步：断开开关_________，闭合_________，调节_________连入电路的阻值，使电流表的示数仍然为0.3A．④问题﹣﹣某同学在第三步操作中发现：当电阻箱（参见图3）的阻值调为19Ω时，电流表示数略大于0 3A，当电阻箱的阻值调为20Ω时，电流表示数略小于0.3A．在这种情况下，_________（选填“应该”或“不应该”）调节滑动变阻器，以便电流表的示数恰好为0.3A．由该同学的实验，可判断所测灯泡的阻值约为_________Ω．（3）在做“探究影响电流做功多少的因素”实验时，可以根据灯泡的亮暗程度比较相同时间内电流做功的多少．如图4是进行该探究的电路之一．①提供“2.5V”和“3 8V”两种规格的灯泡若干，则你所选用的灯泡是_________．②由图4所示电路，可探究电流做功多少与_________的关系．③对于“电流做功多少与通电时间的关系”，是否必需通过实验探究来发现？简要说明你的观点_________．30．（2012•毕节地区）导体的电阻与哪些因素有关？实验小组用如图所示的装置进行探究．实验记录数据如表：（1）连接电路时，开关应_________；（2）比较步骤_________，得出结论：导体的电阻与材料有关；（3）比较步骤1和2，得出结论：_________；（4）比较步骤1和3，得出结论：_________；（5）根据你掌握的电学知识，你认为电阻还与_________有关；（6）王刚同学在完成上述实验后，将M同时接到c、d，N同时接到c′、d′，此时小灯泡的亮度比步骤新人教版九年级物理第16章电压和电阻单元测试参考答案与试题解析一、选择题（共15小题）1．如图所示，电路中的电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是（）2．（2006•荔湾区二模）如图所示是一位同学为测量小灯泡的电阻而连的电路，其中有错，下列哪个能将错误的给予纠正（）3．如图所示电路，两个小灯泡完全相同，闭合开关，电压表示数是3V．当开关断开时下列说法正确的是（）4．如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是（）I=可知，电压表和电流表示数的比值等于电阻===0.6A5．（2011•遂宁）如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）6．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）7．（2010•三明）在物理课外兴趣小组活动中，老师要求同学们只能用电压表的“0～3V”量程测量额定电压为3.8V小灯泡的额定功率，所给电源的电压恒为6V，其它器材均符台实验要求．如图是同学们设计B．8．一台“220V 60W”的电扇，一个“220V 60W”的白炽灯，一个“220V 60W”的电烙铁，将它们并联接在9．（2009•延庆县二模）关于如图所示的图象，说法中不正确的是（）10．（2008•海淀区一模）小明同学为了探究串、并联电路中电流、电压的变化特点，他按照图所示电路图连接实验电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑动触头从中点向右移动，由此引起三块电表示数的变化情况是（）I=11．（2009•奉化市模拟）如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）12．如图所示，甲灯为“6V，6W”，乙灯为“6V，4W”，用一个输出电压恒为12伏的电源对两灯供电，B．R=R=13．（2009•东城区一模）在如图所示电路中，a、b是两个电表，其中一个是电流表，另一个是电压表，R1、R2是两个并联的定值电阻，其中R1=20Ω．开关S闭合后，电流表的示数为0.4A，电压表的示数为6V．下列说法正确的是（）==0.3A14．（2012•达州）如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）求出通过灯泡的电流，根据并联电路的电流特点求出通过滑动变阻器的电=0.5A=12==12==0.25A15．（2002•海淀区）某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示．已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值．下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（），通过调节滑动变阻器阻值的大小可以改变电路中的电流．但由于电路图中有两个滑二、填空题（共10小题）（除非特别说明，请填准确值）16．（2012•浦东新区一模）在研究电阻的大小与哪些因素有关时，小明猜想电阻与电压、电流有关，小李猜想电阻与导体的长度、横截面积有关．他们设计了如图所示的电路，选用同种材料制成的不同导体、若干节干电池及其他必要器材进行实验．（1）在设计电路时，小明认为还需在M、N两端并联一个电压表才能正确测出导体两端的电压；小李认为干电池的电压是已知的，所以实验中不需要电压表；经讨论后他们达成了共识并完成了实验．你认为小明（选填“小明”或“小李”）的观点是正确的．分析比较表一、表二、表三中的数据，可判断小明（选填分析比较表一和表二和表三中的数据，可初步得出：材料和横截面积相同的导体，长度越长，电阻越大．（3）为了在表三的基础上继续研究导体的电阻与导体横截面积的关系，请你在表四中填写需选用这种D、E两端的电压必须与表三中的电压值相同；小李认为在后续实验中，通过D、E的电流必须与表三中的电流值相同．请你判断：小明的观点是错误的，小李的观点是错误的．（均选填“正确”或“错误”）17．（2008•西城区一模）把阻值分别为R1、R2的两个定值电阻串联在一个电压不变的电源上时，R1两端的电压为U1．将它们并联在该电源上时，通过R1的电流I1=．，I==故答案为：18．（2011•杨浦区一模）如图所示电路中，电源电压不变，当电键S由断开到闭合时，电压表V的示数将变大．S闭合后，当滑动变阻器的滑片P向右移动时，电压表V的示数将不变电流表A1的示数将不变．电流表A 与电流表A2示数的差值跟电流表A示数的比值变大（均选填“变小”、“不变”或“变大”）19．（2005•锦州）如图所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片（填向左滑动过程中，电压表V的示数变大，电流表A1的示数不变，电流表A2的示数变大．“变大”、“变小”或“不变”）20．（2012•金山区一模）某小组同学用DIS实验装置研究影响电阻大小的因素，他选取了三种材料：钨丝、锰铜丝和镍铬丝．保持温度不变，所测得实验数据记录在表一、表二和表三中的前四列，为了进一步探究电阻大小与导体的横截面、长度、材料之间的关系，他们对实验数据进行适量的运算，将结果分别记录在三个表格中的后四列中．表一（钨丝））的数据，可初步得出结论是：在导体的材料与长度相同时，导体的横截面积越小，导体的电阻越大．（2）分析比较表中的实验序号1、4、7（或2、5、8或3、6、9），以及相应的数据，可初步得出结论是：在长度、横截面积相同时，不同材料的导体电阻不同．（3）进一步综合分析比较表一、二、三中经运算后得到的数据及相关条件，归纳得出结论．（a）分析比较表一、表二或表三中的第四列和第六列数据，可得同种材料，电阻值与乘积相同；（b）分析比较表一、表二和表三中的第四列和第六列数据，可得不同种材料，电阻与的数值乘积不同．、根据表一、表二或表三中的第四列和第六列数据中比较同种材料，电阻值与乘积的关系，得出结、根据表一、表二或表三中的第四列和第六列数据中比较不同种材料，电阻值与乘积的关系，得出结论．可得：同种材料，电阻值与分析比较表一、表二或表三中的第四列和第五列数据：可得同种材料电阻与的比值是一个定值）电阻与的数值乘积不同．的比值不同）乘积相同；、不同种材料，电阻与的数值乘积不同．21．（2011•郴州）一个标有“12V 6W”的灯泡，接到18V电源上，要能使灯泡正常发光，应给灯泡串联一个12Ω的电阻，该电路工作10s消耗的电能是90J．===0.5AR==1222．（2011•温州）在综合实践活动中，小明制作了如图所示的简易棉花糖机．取少量蔗糖置于侧壁扎有几排小孔的易拉罐内，闭合开关，电动机带动易拉罐转动，并用酒精灯对易拉罐底部进行加热．（1）加热过程中，蔗糖颗粒变成液态糖浆，糖浆从易拉罐侧壁的小孔中被甩出后，由于糖浆具有惯性继续前进，遇冷变成丝状糖絮，用筷子收集到棉花糖．（2）上述制取棉花糖的整个过程中，蔗糖发生的物态变化有熔化和凝固．（3）小明发现在操作过程中因无法改变电路中的电流大小，导致不能调节易拉罐的转速，从而影响糖浆变成糖絮的效果．请你针对电路装置提出一条可行的改进措施：在电路中串联一个滑动变阻器．23．（2006•绍兴）小明同学为了定性比较水的流速大小，设计了一个实验装置．如图是他的部分设计图，小铜球P系在电阻可忽略的细金属丝下，悬挂在O点，AB为一固定在水平方向的电阻丝，它与金属丝接触良好（不计摩擦），B端在O点正下方．他设想：开始时小球P沿竖直方向处于静止，当把小球P 放入水平流动的水中时，球受到水流冲击向左偏移一定角度θ，水流速度越大，偏角θ越大．测量者可以根据电压表数值大小判断水流速度大小．请你完成余下的电路连接，要求水流速大时，电压表示数大，水流速小时，电压表示数也小．24．（2003•成都）在图所示电路图中的“○”内填入电流表或电压表符号，并在图上标明“+”、“﹣”接线柱的符号．25．（2011•黔南州）一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2L时，其电阻为4R，当把它对折后使其长度为L/2时，电阻为R，粗细不变使其长度变为L/2，则电阻为R．时横截面变为原来的，这样使导线的电阻变为原来的当把它对折后使其长度为时，长度变为原来的，同时横截面变为原来的来的，为R粗细不变使其长度变为，导线的电阻变为原来的，为RR；三、解答题（共5小题）（选答题，不自动判卷）26．（2009•绵阳）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示．（1）吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压．这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致．为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化．老师提示：电压表接入电路测量时本身会对电路结构有影响．请你帮他重新设计测量电路图，把它画在右边的虚线方框中．（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“串联各部分电压是相等的”．这个结论一定成立吗？不一定（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该换用两个不同功率的灯泡继续进行实验．（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻R L的比值：=．（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性．你认为会影响实验结论的正确性吗？不会（选填“会”或“不会”）．即：+，解得：=．27．（2013•随州）如图（2），用盐水和两种不同金属自制的电池，其电压为1V左右，铜片为正极，铝片为负极．为准确测量该电池的电压，某同学设计出（1）图电路，R1、R2为阻值已知的定值电阻（它们的阻值都在5Ω至1 0之间）．（1）用笔画线代替导线，按（1）图的设计思路在（2）图中将实物连成电路．（2）设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均．计算出电路中的最大电流，从而确定电流表的量程，然后按电路图连接实物电路，注意电++=0.4A电压平均值/V。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。

下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电阻，下列说法正确的是（）A．导体容易导电，导体有电阻B．绝缘体不容易导电，绝缘体没有电阻C．导体的电阻大，绝缘体的电阻小D．导体的电阻越大，表明导体对电流的阻碍作用越小2．某实验小组的同学在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。

接下来，他最合理的是（）A．断开开关，更换灯泡重新实验B．断开开关，拆掉导线重新连接电路C．断开开关，增加电池的个数重新实验D．观察电流表是否有示数，判断电路是否断路3．两个用电器连接在同一电路中，下列说法不正确．．．的是（）A．若用电器并联，则各用电器两端电压一定相等B．若用电器串联，则各用电器通过的电流一定相等C．若用电压表测的它们两端的电压相等，则用电器一定并联D．若用电压表测的它们两端的电压不相等，则两用电器一定串联4．如图示电路，闭合开关S后，两盏灯都不发光，电流表指针看不出偏转，电压表示数接近电源电压．这电路的故障可能是A．L1发生短路B．L2发生断路C．电流表是坏的D．电灯L1、L2的灯丝都是断的5．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）A．小灯泡串联，电压表测L2的电压B．小灯泡并联，电压表测电源电压C．灯L1被短接D．灯L2被短接6．在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在a、d 间，电压表有明显示数；若将电压表接在b、d间，电压表没有示数，则该电路的故障可能是A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路7．是某同学做实验时的电路图。

闭合开关S后，发现灯泡L1、L2均不亮，电压表示数接近电源电压，电流表示数为零，则该电路中的故障是（）A．电源正极与a之间断路B．L1断路C．L2断路D．c与电源负极之间断路8．如图所示电路，电源电压为3V．当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V．由这一现象可以判断电路的故障是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路9．将两只灯泡连接在同一电路中，用电压表分别测得两只灯泡电压相等，则这两只灯泡的连接方式是（）A．一定是串联的B．可能并联，也可能是串联C．一定是并联的D．无法确定10．如图所示，电源电压是6V不变，闭合开关后，电压表的读数是4V，那么（）A．R1两端电压是4V B．R1两端电压是6VC．R2两端电压6V D．R2两端电压4V二、填空题11．如图所示，使L1和L2两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，则电灯L1两端的电压为V，L1中的电流为A，C表为表。

九年级第十六章《电压、电阻》单元测试（含答案）一．选择题（每小题2分，共30分）1．关于电流与电压之间的关系，下列说法中正确的是（）A．电路两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中一定就没有电压D．电路中有电流时，电路两端就一定有电压2．在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）3．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1断路B．L2断路C．L2短路D．L1短路5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．L1灯丝断了B．电流表开路，并且L1、L2灯丝断了C．灯泡L2开路D．灯泡L1短路6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V7．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．6V 7.5VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值9．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V10．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。

若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种估测中符合实际情况的是（）A．一节干电池的电压是2VB．对人体安全的电压是220VC．家用空调正常工作时的电流约为5AD．普通教室一盏日光灯的电流约为1A2．如图所示电路中，电源电压为12V，电压表的示数为4.8V，下列说法正确的是（）A．R2两端的电压为4.8V，两个电流表的读数相同B．R2两端的电压为4.8V，A1的读数小于A2的读数C．R2两端的电压为7.2V，两个电流表的读数相同D．R2两端的电压为7.2V，A1的读数大于A2的读数3．下列关于电阻的说法中，正确的是（）A．由不同材料制成的导体，它们的电阻大小一定相同B．由同种材料制成的长度相同的导体，横截面积越大，电阻越大C．变阻器可以改变电路中电阻的大小D．导体两端的电压为零时，它的电阻也为零4．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为0，产生这一现象的原因可能是（）A ．灯L 2短路B ．电流表断路C ．灯L 1断路D ．灯L 2断路5．普通手机的电池电压最接近（ ）A ．220VB ．110VC ．20VD ．3.7V6．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表A 1、A 2、电压表V 的示数变化情况是（ ）A ．A 1示数变小，A 2示数变小，V 示数不变B ．A 1示数未变，A 2示数变小，V 示数不变C ．A 1示数不变，A 2示数变大，V 示数变小D ．A 1示数变小，A 2示数变大，V 示数变小7．如图所示，材料和长度都相同的两电阻1R 、2R 接入电路中，通过电阻1R 、2R 的电流分别为1I 和2I ，则（ ）A ．12R R >B ．12R R <C ．12I I <D ．12I I >8．物理学中，电阻的国际单位是（ ）A ．安培B ．牛顿C ．欧姆D ．伏特二、填空题9．如图所示的实物电路中，AB部分为金属电阻丝。

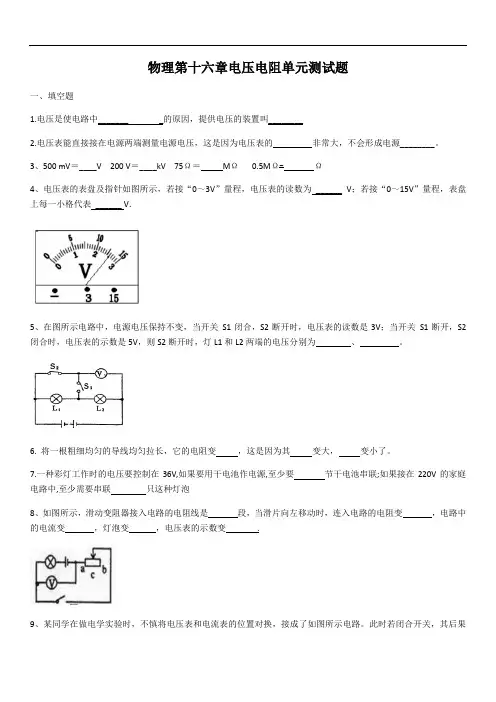

物理第十六章电压电阻单元测试题一、填空题1.电压是使电路中_______ _的原因，提供电压的装置叫________2.电压表能直接接在电源两端测量电源电压，这是因为电压表的非常大，不会形成电源________。

3、500 mV＝____V 200 V＝____kV 75Ω＝MΩ0.5MΩ= Ω4、电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表______ V．5、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为、。

6. 将一根粗细均匀的导线均匀拉长，它的电阻变，这是因为其变大，变小了。

7.一种彩灯工作时的电压要控制在36V,如果要用干电池作电源,至少要节干电池串联;如果接在220V的家庭电路中,至少需要串联只这种灯泡8、如图所示，滑动变阻器接入电路的电阻线是段，当滑片向左移动时，连入电路的电阻变，电路中的电流变，灯泡变，电压表的示数变.9、某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图所示电路。

此时若闭合开关，其后果是：电流表，电压表。

(选填“烧坏”或“不烧坏”)10．通过A、B两个电路元件的电流与其两端电压的关系如右图所示。

将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是______V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是______V。

二、选择题11．下列几种电压中,对人体不安全的电压是（）A．两节干电池并联的电压B．闪电云层间的电压C．三节铅蓄电池串联的电压D．电子手表一个氧化银电池的电压12．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流13、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯14、为了研究电阻跟哪些因素有关，实验中必须（）A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小15.如图所示，闭合开关S后，灯泡发光。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。

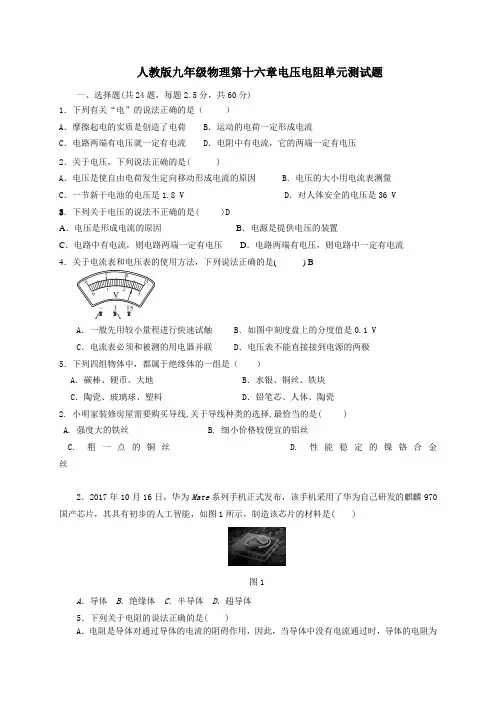

人教版九年级物理第十六章电压电阻单元测试题一、选择题(共24题，每题2.5分，共60分)1．下列有关“电”的说法正确的是（）A．摩擦起电的实质是创造了电荷 B．运动的电荷一定形成电流C．电路两端有电压就一定有电流 D．电阻中有电流，它的两端一定有电压2．关于电压，下列说法正确的是( )A．电压是使自由电荷发生定向移动形成电流的原因 B．电压的大小用电流表测量C．一节新干电池的电压是1.8 V D．对人体安全的电压是36 V3．下列关于电压的说法不正确的是( )DA．电压是形成电流的原因B．电源是提供电压的装置C．电路中有电流，则电路两端一定有电压D．电路两端有电压，则电路中一定有电流4．关于电流表和电压表的使用方法，下列说法正确的是( ) BA．一般先用较小量程进行快速试触 B．如图中刻度盘上的分度值是0.1 VC．电流表必须和被测的用电器并联 D．电压表不能直接接到电源的两极5．下列四组物体中，都属于绝缘体的一组是（）A．碳棒、硬币、大地B．水银、铜丝、铁块C．陶瓷、玻璃球、塑料D．铅笔芯、人体、陶瓷2. 小明家装修房屋需要购买导线,关于导线种类的选择,最恰当的是( )A. 强度大的铁丝B. 细小价格较便宜的铝丝C. 粗一点的铜丝D. 性能稳定的镍铬合金丝2．2017年10月16日，华为Mate系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，其具有初步的人工智能，如图1所示，制造该芯片的材料是( )图1A．导体B．绝缘体C．半导体D．超导体5．下列关于电阻的说法正确的是( )A．电阻是导体对通过导体的电流的阻碍作用，因此，当导体中没有电流通过时，导体的电阻为B．铁导线的电阻比铜导线的电阻大C．电阻用字母Ω表示D．电阻的单位是欧姆，1 Ω＝10－6 MΩ6．冬季用电炉取暖时，有关一段粗细均匀的电炉丝的电阻，下列说法正确的是( )A．电炉丝的电阻跟该电炉丝的长度有关B．电炉丝的电阻跟该电炉丝的横截面积无关C．电炉丝两端的电压越大，电炉丝的电阻越小D．通过电炉丝的电流越小，电炉丝的电阻越大7．材料、横截面积均相同的两根电阻丝(温度相同)，a的长度大于b的长度，则( )A．a的电阻小于b的电阻B．a的电阻等于b的电阻C．a的电阻大于b的电阻D．无法判断a与b电阻的大小6．如图4甲、乙所示，电源电压相同，电路中分别接有日光灯管灯丝和废灯泡灯芯的玻璃柱，闭合开关发现图甲中灯泡发光，图乙中灯泡不发光，用相同的酒精灯对两者进行加热至炽热状态，关于两灯发光情况，下列说法中正确的是( )图4A．两灯发光情况不改变B．图甲中灯发光变亮，图乙中灯逐渐发光C．图甲中灯发光变亮，图乙中灯仍不发光D．图甲中灯发光变暗，图乙中灯逐渐发光14. 有A、B、C、D四根导线,其中A、B、C是铝线,D是镍铬合金线.A、B粗细相同,A比B短;B、C长度相同,B比C粗;D、C长短、粗细都一样,按其电阻大小排列顺序应是()A. RA>RB>RC>RDB. RD>RC>RB>RAC. RD>RA>RB>RCD. RC>RB>RA>RD3．图所示的电阻箱的示数为A．2017 B．2107 C．7102 D．71202．在如图1所示电路中，灯L1和L2是两只规格不相同的灯泡，当开关S闭合后，两电压表示数的大小关系是( )图1A．电压表V1的示数大于电压表V2的示数B．电压表V1的示数小于电压表V2的示数C．电压表V1的示数等于电压表V2的示数D．无法判断3．如图2所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下电表的选用正确的是( )图2A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电压表，b为电流表，c为电压表4．如图3所示为探究串联电路电压特点的电路图，L1和L2是规格相同的灯泡，闭合开关后，L1不亮，L2亮，电压表有示数，电路故障可能是( )图3A．L1断路B．L1短路C．电压表断路D．电压表短路5. 如图所示的四个电路图中,电流表和电压表的接法都正确的是 ()A. AB. BC. CD. D7. 如图甲所示电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则电阻R1和R2两端的电压分别为()A. 1.7 V 6.8 VB. 6.8 V 1.7 VC. 1.7 V8.5 VD. 8.5 V 1.7 V11. 在如图所示的电路中,电源电压保持不变,当开关S由断开到闭合时,下列说法中正确的是 ()A. 电流表的示数减小,电压表的示数不变B. 电流表的示数增大,电压表的示数增大C. 电流表的示数减小,电压表的示数减小D. 电流表的示数不变,电压表的示数不变4. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是()A. M接C,N接BB. M接A,N接BC. M接C,N接DD. M接A,N接D17、.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在:（）A．滑片P1放在最右端，滑片P2也放在最右端;B．滑片P1放在最左端，滑片P2也放在最左端;C．滑片P1放在最右端，滑片P2放在最左端;D．滑片P1放在最左端，滑片P2放在最右端.10．如图6甲所示是用来调节收音机和电视机音量大小的电位器与电源、开关及一只小灯泡组成的电路，图乙是电位器的结构图，则下列说法中不正确的是( )图6A．电位器实质上就是一个变阻器B．图甲的连接可以改变灯泡的亮度C．如果使用电位器的1、3接线柱，也可以改变灯泡的亮度D．在连接电位器时，1、3接线柱只能选择其中的一个9．现在，高速公路收费站对过往超载货车实施计重收费，某同学结合物理知识设计了如图7所示的计重秤原理图。

人教版九年级物理课时练第十六章电压电阻单元测试题一、单选题1．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L1和L2两灯泡的位置对调，再次闭合开关，发现两只灯泡仍不发光，电流表无示数，电压表指针有明显偏转．则下列判断正确的是A．灯泡L1的灯丝断了B．电流表内部出现断路C．灯泡L2的灯丝断了D．电源接线处接触不良2．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V3．如图所示的四个实验中，能模拟滑动变阻器原理的是A．B．C．D．4．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L1和L2两灯泡的位置对调，再次闭合开关，发现两只灯泡仍不发光，电流表无示数，电压表指针有明显偏转．则下列判断正确的是A．灯泡L1的灯丝断了B．电流表内部出现断路C．灯泡L2的灯丝断了D．电源接线处接触不良5．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障6．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是()A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a．b．c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联7．如图所示，当电压表的示数为2.5V时，灯L2两端的电压（）A．有可能大于2.5V B．有可能小于2.5V C．一定等于2.5V D．无法判断8．如图所示，是探究串联电路电压特点的实验电路．闭合开关，发现两电压表指针偏转角度相同．用一根检测导线寻找电路故障，将导线分别并接到灯L1和L2两端时，发现两电压表指针位置均没有任何变化，由此可以推断．A．L1一定短路B．L2一定断路C．L1短路、L2断路D．检测导线一定断路二、填空题（14分）9．如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为_______联；L1两端的电压为______V；若L1损坏，则L2 _____（填“能”或“不能”）正常发光．10．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．①电路中的故障可能是__________．②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是__________．11．如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为______V，R2的最大阻值为____Ω．12．在一架货机失事现场找到的飞机“黑匣子”经鉴定,其某一部件外壳上三个电压表的示数分别为U1．U2．U３;三个电流表的示数分别为I1．I2．I３,它内部的电路结构如图所示.试分别写出U1．U2．U３之间和I1．I2．I3之间的数学关系表达式:________,_______13．在如图所示的电路中，A、B、C、D为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的．在不允许拆开电路的情况下，请你先后用一只电压表、一只电流表分别对故障进行判断，把方法和判断结果填入下表中：14．检验电路故障：如图所示，甲乙两个相同的小灯泡串联在电源电压为3V的电路中，闭合开关后两个灯泡都不亮．已知甲乙两灯泡中有一个灯丝烧断，另一个完好．请你利用一根导线进行检验．操作方法：断开开关，________（也可以在图上画图描述操作方法）实验现象及结果：________（拓展）闭合开关，小明同学用电压表分别测AC和AB两点间的电压，发现两次电压表的示数均为3V，由此判定灯________（选填“甲”或“乙”）断路．三、作图题（4分）15．如图所示是小明连接的电路，还剩下几根导线没有连接上去，请你帮助小明完成电路的连接，要求开关S闭合后，向右移动滑片P，灯L1的亮度不变，灯L2的亮度变暗．16．在如图所示的电路中，有三根导线尚未连接，请用笔画线代替导线补上，补上后要求：当电键S闭合后，向左移动滑动变阻器的滑片时，电流表示数变大，灯L亮度不变．（______）四、实验题（18分）17．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）．1．按如图所示的电路图连接电路．．2．闭合开关，排除故障，用电压表在AB间测出L1两端的电压．．3．在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C 接点上．．4．测出AC间的电压，得出结论．（交流与评估）．1．在拆接电路时，开关必须_________．．2．闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”．．3．小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．．4．方法改进后，测出AB．BC．AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．18如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．（1）按要求连接实物图．（______）（2）在如图虚线框内画出相应的电路图．（______）（3）在闭合开关前，滑动片P应调到_____端．（4）滑动变阻器的作用是_____．（5）当接变阻器的_____两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用．19．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体.（2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体.（3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.五、综合题（18分）20．用滑动变阻器改变小灯泡的亮度：（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图甲所示．其中“20Ω”指的是_____两个接线柱间的电阻值；“2A”指的是_______．（2）现再给电源、小灯泡、开关各一个，导线苦干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变喑．（______）（3）如果你还想知道电路中电流的改变情况，需在电路中再________联一个电流表，并增加_______根导线．（4）如果你还想知道灯亮度改变的同时，其两端的电压如何变化，需在灯两端再_________联一个电压表，并增加_______根导线．21．灯泡L1、L2的规格相同，按如图所示电路将L1和L2串联起来，正确连接电路后，闭合开关S，观察到两灯泡都不发光．小红同学将一根导线接在L1两端，观察到L2会发光．（1）根据上述现象，小红猜想形成这种现象的原因有两个；①两个灯泡的实际功率太小；②灯泡L1________．为了验证猜想，小红又把一个电流表串联在电路中，发现电流表有示数，但是指针偏转的角度很小，则小灯泡不发光的原因是________（填序号）．（2）为了使这两个小灯泡都能发光，在不改变电路的情况下，请你提出一条改进该实验装置的方法________【参考答案】1．C 2．B 3．C 4．C 5．B 6．B 7．C 8．BD9．并3能10．．R1开路或R1短路．R1短路11．31012．U３=U1+ U2I1=I2 = I３13．14．把一根导线接在AB两点如果乙灯发光，说明乙灯是连通的，则甲灯是损坏的，如果乙灯不亮，则乙灯是损坏的甲15．16．17．断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性18．左保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压最上面19．A B A C长度材料长度横截面积C20．A、B该滑动变阻器允许通过的最大电流是2A串l并221．断路①增大电源电压。

人教版九年级物理第十六章《电压电阻》测试卷（含答案）一、单选题（本大题共12小题）1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路2．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A．书房插座B．台灯插头C．台灯灯座D．台灯开关3．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系4．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A ．B ．C ．D ．5．小明做实验时记录2V 和0.2A ，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M 、N 表示。

则下列判断正确的是（ ）A ．M 表是电压表，2V 是电源电压B ．N 表是电压表，2V 是L 1两端电压C ．N 表是电流表，流过L 2电流0.2AD ．M 表是电流表，流过L 2电流0.2A6．小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关1S 、2S ，动物闯入时开关会自动闭合。

要求：只要动物闯入任意一个门，电铃都能响起报警。

下列电路图符合设计要求的是（ ）A ．B ．C ．D ． 7．某同学在实验中连接了如图所示的电路，闭合开关S ，发现灯L 不亮。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．若不考虑温度的影响，用久了的白炽灯泡灯丝的电阻与刚买回来时的电阻相比（）A．变大了B．变小了C．不变D．无法判断2．图中，电阻箱的示数为（）A．2020ΩB．20ΩC．2012ΩD．2200Ω3．如图，是滑动变阻器接入电路的4种情况，当变阻器的滑片向左移动时，使电路中电流减小的是（）A．B．C．D．4．如图，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压，下列说法正确的是（）A．电压表能提供电压B．水果电池的电压为3VC．铜片是水果电池的正极D．水果电池将电能转化为化学能5．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。

其中能够实现身高越高，电压表示数越小的电路是A．B．C．D．6．在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5V C．1.5V7.5V D．6V 1.5V7．滑动变阻器是通过改变什么因素而改变电路中的电流的A．电阻丝的横截面积B．电阻丝的温度C．电阻丝在电路中的长度D．电阻丝的材料8．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则A．A的电流大B．A 两端的电压大C．A、B的电流相等D．A、B两端的电压相等9．直径d1=0.3mm的细铅丝通以1.5A的电流将被熔断，而直径d2=0.6mm的粗铅丝通以4A的电流将被熔断。

假设这两种铅丝的长度和电阻率相同，选取上述20根细铅丝和1根粗铅丝并联接入电路，允许通过的最大电流为（）A．36A B．34A C．30A D．24A10．如图所示，电源电压恒定不变，闭合开关S后，只有一个灯泡亮，电流表有示数，电压表无示数，则该电路的故障可能是（）A．灯泡L1短路B．灯泡L2短路C．灯泡L1开路D．灯泡L2开路二、填空题11．某小彩灯正常工作电压是5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将只这样的小彩灯联。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷（附带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列有关电流表和电压表的使用，说法正确的是（）A．电压表一定不能直接与电源串联B．电流应从表的“+”接线柱流入，从“-”接线柱流出C．使用电流表、电压表时，其量程可以随意选择D．电流表应与待测用电器并联，以测量通过该用电器的电流2．在收音机中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是A．只把B和C接入电路，无法改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小3．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池。

用电压表测量这个电池的电压如图所示。

下列说法错误的是（）A．锌片是水果电池的负极B．该水果电池的电压是0.5VC．水果内部的电流方向是从铜片到锌片D．水果电池可将化学能转化为电能4．如图所示电路，闭合开关后，观察到两灯均不亮，他用一根导线法检测电路故障，发现故障仅为2L断路，则检测时不可能．．．出现的现象是（）A ．当导线按A 、B 两点时，两灯均不亮 B ．当导线接B 、C 两点时，灯泡1L 不亮C ．当导线按C 、D 两点时，两灯均不亮 D ．当导线接A 、D 两点时，电源可能被烧坏5．关于电流、电压和电阻，下列叙述中有几句话是正确的（ ） ①电流是自由电子定向移动形成的①导体中通过的电流越大，它的电阻越小 ①有电流通过的小灯泡，其两端不一定有电压①滑动变阻器要与被控制电路串联 ①相同材料、粗细不同的导体，粗导体的电阻比细导体的电阻小①导体的电阻越大，它对电流的阻碍作用越大 A ．1 B ．2 C ．3 D ．46．某次实验时，电表的接线和指针的位置如图所示，其示数为（）A ．2.50伏B ．12.5伏C ．2.50安D ．12.5安7．如图，闭合开关S 后，下列说法正确的是A ．灯泡L 1和L 2并联在电路中B ．电流表不能测量灯泡L 1的电流C ．电压表测量灯泡L 1两端的电压D ．若发现：两电表均有示数，两灯中只有一个亮则一定是L 1短路8．如图所示的电路，闭合开关，下列判断正确的是（）A．若灯泡L1发光，L2不发光，一定是L2灯丝断B．若电压表示数为零，一定是L2断路C．若只有L1开路，则电压表示数一定为零D．若只有L1短路，则电压表示数一定为零9．在如图所示的电路中，电源的电压保持不变，R1为定值电阻。
