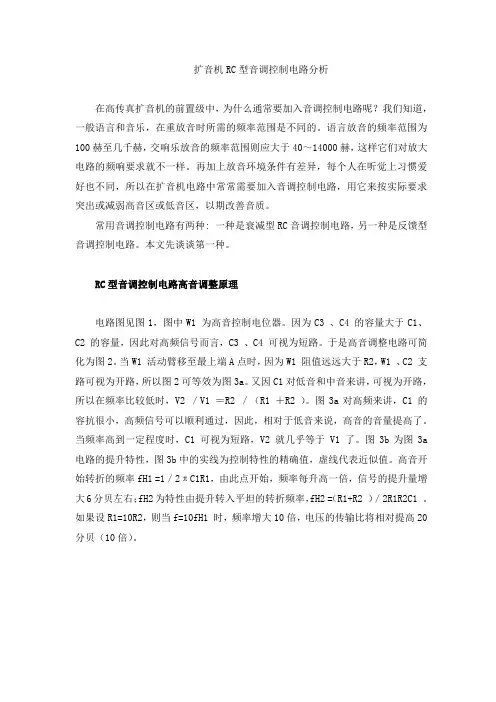

扩音机RC型音调控制电路分析在高传真扩音机的前置级中，为什么通常要加入音调控制电路呢？我们知道，一般语言和音乐，在重放音时所需的频率范围是不同的。
语言放音的频率范围为100赫至几千赫，交响乐放音的频率范围则应大于40～14000赫，这样它们对放大电路的频响要求就不一样。
再加上放音环境条件有差异，每个人在听觉上习惯爱好也不同，所以在扩音机电路中常常需要加入音调控制电路，用它来按实际要求突出或减弱高音区或低音区，以期改善音质。

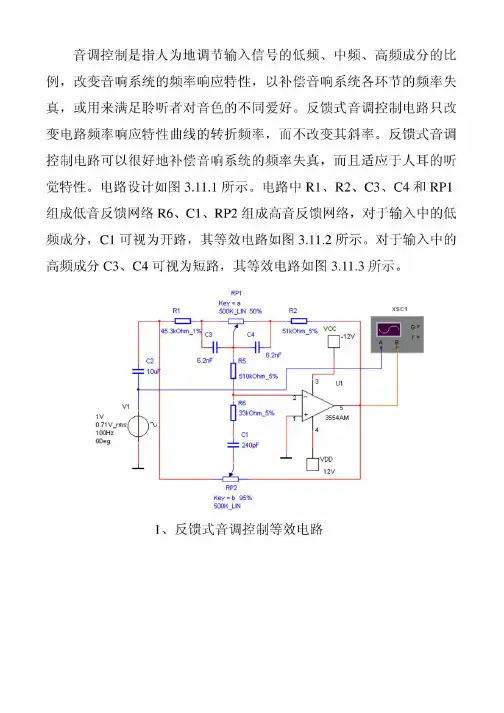

常用音调控制电路有两种: 一种是衰减型RC音调控制电路，另一种是反馈型音调控制电路。
本文先谈谈第一种。
RC型音调控制电路高音调整原理电路图见图1，图中W1 为高音控制电位器。
因为C3 、C4 的容量大于C1、C2 的容量，因此对高频信号而言，C3 、C4 可视为短路。
于是高音调整电路可简化为图2。
当W1 活动臂移至最上端A点时，因为W1 阻值远远大于R2，W1 、C2 支路可视为开路，所以图2可等效为图3a。
又因C1对低音和中音来讲，可视为开路，所以在频率比较低时，V2 ／V1 ＝R2 ／（R1 ＋R2 ）。
图3a对高频来讲，C1 的容抗很小，高频信号可以顺利通过，因此，相对于低音来说，高音的音量提高了。
当频率高到一定程度时，C1 可视为短路，V2 就几乎等于 V1 了。
图3b为图3a 电路的提升特性，图3b中的实线为控制特性的精确值，虚线代表近似值。
高音开始转折的频率fH1 =1／2πC1R1，由此点开始，频率每升高一倍，信号的提升量增大6分贝左右；fH2为特性由提升转入平坦的转折频率，fH2 =（R1+R2 ）／2R1R2C1 。
如果设R1=10R2，则当f=10fH1 时，频率增大10倍，电压的传输比将相对提高20分贝（10倍）。
当W1 的活动臂移至最下端B点时，高音衰减最大，情况如下：由于W1 阻值较大，阻止了高音通过W1 、C1支路， W1 、C1 支路可视为开路。
然而，由于C3 、C4对高音可视为短路，因此不管W2 的活动臂置于什么位置，其等效电路均可画成图4a形式。
音调控制电路引言音调控制电路是一种将输入音频信号的频率进行调节的电路。
它常用于音乐设备、广播设备以及消费电子产品中，可以调节音频信号的音调以满足用户的需求。
本文将介绍音调控制电路的基本原理、常见的电路设计以及应用案例。
基本原理音调控制电路的基本原理是通过改变音频信号的频率来实现对音调的调节。
音频信号通常是由不同频率的正弦波组成，不同频率的正弦波对应着不同的音调。
音调控制电路可以通过增加或减小不同频率的正弦波的幅值来实现音调的调节。
电路设计1. 可变频率RC网络可变频率RC网络是一种简单且常见的音调控制电路设计。
它由一个可变电阻和一个电容组成，电阻和电容的值可以通过调节来改变频率。
通过改变电阻和电容的值，我们可以改变RC网络的截止频率，从而改变输入音频信号的频率，实现音调的调节。
2. Baxandall音调控制电路Baxandall音调控制电路是一种经典的音调控制电路设计。
它由两个放大器和多个RC网络组成，通过调节不同的RC网络的截止频率，可以实现对低频和高频的增强或衰减。
Baxandall音调控制电路通常应用于音响设备中，可以通过调节低频和高频的增益来实现音乐的音调调节。
3. 数字音调控制电路数字音调控制电路是一种利用数字信号处理技术实现音调调节的电路。
它通过采样输入音频信号，并对音频信号进行数字化处理，包括调整频率、增加或减小音量等。
数字音调控制电路可以实现更精确的音调调节，且可以通过软件控制来实现多种音效效果。
应用案例1. 音乐设备音调控制电路广泛应用于音乐设备中，如音响、吉他效果器等。
用户可以通过调节音调控制电路来调节音乐的音调，以满足不同的音乐风格和个人喜好。
2. 广播设备广播设备中的音调控制电路常用于广播节目的处理，包括调节主持人的声音、添加特效音等。
倒相式音调控制电路设计倒相式音调控制电路如上图所示。
IClb、IClc分别为高音信号和低音信号倒相缓冲放大器。
RPl和RP2分别调整输入高、低音倒相缓冲放大器的信号电平，倒相放大电路承受最大不失真交流信号为lV。
Cl、C2、C3、R9、R10、Rll组成高音频响网络，C5、C6、C7、R12、R13、R14组成低音频响网络。
为了补偿高音频响网络对高音频段信号的较大衰减。
以保持高、低音频响的均衡，增设了ICla前置放大电路。
如果适当减少R3、R4的电阻值。
可以增加高、低音倒相式音调控制电路如上图所示。
IClb、IClc分别为高音信号和低音信号倒相缓冲放大器。
RPl和RP2分别调整输入高、低音倒相缓冲放大器的信号电平，倒相放大电路承受最大不失真交流信号为lV。
Cl、C2、C3、R9、R10、Rll组成高音频响网络，C5、C6、C7、R12、R13、R14组成低音频响网络。
为了补偿高音频响网络对高音频段信号的较大衰减。
以保持高、低音频响的均衡，增设了ICla前置放大电路。
如果适当减少R3、R4的电阻值。
可以增加高、低音网络频响特性交叉点的幅值调节范围。
电路图中所示电阻值，幅值调节范围在20dB 左右。
耦合电容C4、C8分别输出倒相处理的高、低音频信号，混合后加到负载电阻R15上，经射随放大器ICld。
再通过隔直电容C9及电容性负载限流电阻R16输出。
R17起了稳定输出端直流在OV电位的作用。
为了使各级放大器增益保持一致。
电路选用TL074四运算集成放大器。
下图表中示出了RPl、RP2在分别调节于最小值位置、中间值位置、最大值位置时的频响变化曲线。
当两电位器都置于中间位置时。
高低音频响特性在0dB増益上下略微摆动，接近于平直线。
