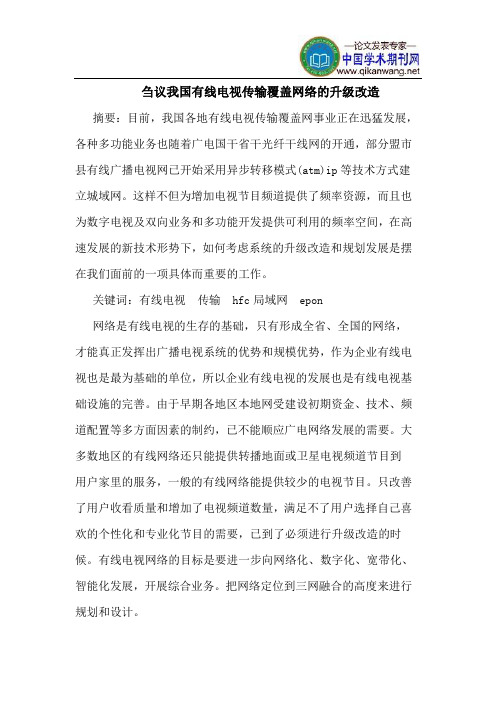

刍议我国有线电视传输覆盖网络的升级改造摘要：目前，我国各地有线电视传输覆盖网事业正在迅猛发展，各种多功能业务也随着广电国干省干光纤干线网的开通，部分盟市县有线广播电视网已开始采用异步转移模式(atm)ip等技术方式建立城域网。
这样不但为增加电视节目频道提供了频率资源，而且也为数字电视及双向业务和多功能开发提供可利用的频率空间，在高速发展的新技术形势下，如何考虑系统的升级改造和规划发展是摆在我们面前的一项具体而重要的工作。
关键词：有线电视传输hfc局域网epon网络是有线电视的生存的基础，只有形成全省、全国的网络，才能真正发挥出广播电视系统的优势和规模优势，作为企业有线电视也是最为基础的单位，所以企业有线电视的发展也是有线电视基础设施的完善。
由于早期各地区本地网受建设初期资金、技术、频道配置等多方面因素的制约，已不能顺应广电网络发展的需要。
大多数地区的有线网络还只能提供转播地面或卫星电视频道节目到用户家里的服务，一般的有线网络能提供较少的电视节目。
只改善了用户收看质量和增加了电视频道数量，满足不了用户选择自己喜欢的个性化和专业化节目的需要，已到了必须进行升级改造的时候。
有线电视网络的目标是要进一步向网络化、数字化、宽带化、智能化发展，开展综合业务。
把网络定位到三网融合的高度来进行规划和设计。
一、有线电视传输网络升级改造考虑的原则在筹建、规划一个系统时，应有一个明确的指导思想，那就是高层业务应用的融合，表现在技术上趋向一致，网络层可以实现互联互通，业务层上互相渗透、互相交又应用层上使用统一的通信协议，信息处理数字化的基础土达成相同的信息传输体系，从而实现真正意义上的三网合一。
1.技术先进一般考虑5-10年所更新的产品和技术不被淘汰，又为今后发展和开展多功能业务具备了功能，因此选择技术先进的设备是每个系统稳定可靠工作的根本所在。
2.维护方便任何接入网络的规划、设计应重点考虑维护方便，这一点至关重要，线路尽量靠近交通方便，便于紧急抢修的路边，光纤接头、电缆接头要设在方便维修测试的地方。
2024年广电有线网络整改方案一、背景和目标广电有线网络是指利用广播电视有线网络和宽带网络进行广播电视节目分配、传输和接收的系统。
随着信息技术的发展和用户需求的变化，广电有线网络需要进行整改，以提供更好的服务和满足用户需求。
2024年广电有线网络整改的目标是：1. 提升用户体验：通过对网络质量、信号传输等方面进行改进，提供稳定、高速、高质量的广播电视节目服务，提升用户体验。
2. 拓展业务: 利用宽带网络的优势，推出更多新的广播电视节目，为用户提供更多样化的内容选择。
3. 加强信息安全: 强化网络安全措施，防止黑客攻击和信息泄露，保护用户隐私。
二、整改措施1. 技术设备升级：对广电有线网络的传输设备和终端设备进行升级，提升网络质量和信号传输能力。
采用新一代的光纤传输技术，提高传输速度和稳定性，减少信号丢失和干扰。
2. 网络扩容：根据用户需求的增长，对现有网络进行扩容，增加带宽和传输能力，以满足更多用户的需求。
同时，建设更多的网络节点，增加接入点，缩短用户接入的距离，提高网络的覆盖范围和稳定性。
3. 内容更新：与广播电视台合作，推出更多的高清、4K等高质量的广播电视节目，提供更多样化的内容选择。
同时，兼顾用户个性化需求，通过设置用户喜好标签，推荐符合用户兴趣的节目。
4. 安全防护：加强网络安全防护措施，防止黑客攻击和信息泄露。
建立信息安全管理制度，完善网络防护体系，加强用户隐私保护，提供安全可靠的服务。
5. 用户服务优化：提供全天候的用户服务，建立健全的投诉反馈机制，及时处理用户问题和意见。
加强用户宣传和培训，提高用户使用广电有线网络的能力和水平。
三、实施计划1. 第一季度：制定整改方案，明确整改目标和措施。
开展用户需求调研，了解用户对广电有线网络的需求和意见。
启动技术设备升级和网络扩容工作，完成设备采购和安装。
2. 第二季度：推进内容更新工作，与广播电视台签订合作协议，引进高质量的节目资源。
加强网络安全建设，进行网络安全检测和漏洞修补。
C ommu nications World Wee k ly新闻关注有线电视网络公司生存状态堪忧，背后涉及广电系统复杂产权、利益博弈、方向性选择等多个敏感区域，在当下时间点，广电总局恐难出台相关扶持政策。
不断升级有线电视网络公司“内忧外患”广电地方改革错综本刊记者|陈琛随着改革与竞争的不断深入，广电体制机制改革的矛盾与问题正不断暴露，近期地方有线电视网络公司与电台电视台、电信运营商的竞争不断升级，系统内外均无优势的有线电视网络公司正被一步步逼至市场“墙角”。
对于有线电视网络公司的堪忧状态，不少受访业内专家呼吁广电总局等管理主体出台相关的扶持或保护政策。
事实上，有线电视网络公司的系列问题恰恰涉及了广电系统复杂产权、利益博弈、方向性选择等多个敏感区域，在当下时间点，广电总局等恐难做出明晰化表态，背负着历史与现实问题的有线电视网络公司前景依然堪忧。
“2011年政策并未转向”广电体制机制改革推行多年并饱受关注，在三网融合、充分竞争产业背景下，广电各主体格局状况将直接影响电信及互联网从业者的竞争环境。
近日，广电总局新闻发言人吴保安就2011年广电工作规划答记者问时，对电台、电视台“不允许搞跨地区整合，不允许搞整体上市，不允许按频道频率分类搞宣传经营两分开，不允许搞频道频率公司化、企业化经营”的强调，引起了广泛关注。
有媒体将其解读为广电体制机制改革的停滞与转向。
对此，多位广电行业专家向本刊表示，上述“广电改革停滞”实属误读。
“吴保安所提及的‘四个不允许’针对的仅是电台、电视台等播出机构，要求其坚持事业体制，强调公益性职能，但是对于非新闻或非公益类业务以及地方有线电视网络公司等，继续坚持转企改制与省网整合的方针。
”广电总局发展研究中心政策所相关专家表示。
广电行业专家吴纯勇也认为，2011年广电系统将延续既往体制机制改革思路，“强调公益性与深化改革并不矛盾，从广电总局对于年电台电视台内部机制改革、经营性产业改革等的成绩总结中，可以看到总局对改革的肯定态度”。

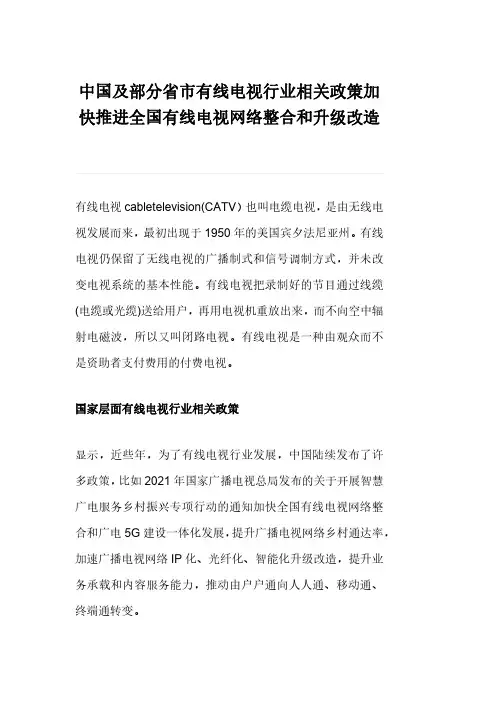

中国及部分省市有线电视行业相关政策加快推进全国有线电视网络整合和升级改造
有线电视cabletelevision(CATV）也叫电缆电视，是由无线电视发展而来，最初出现于1950年的美国宾夕法尼亚州。
有线电视仍保留了无线电视的广播制式和信号调制方式，并未改变电视系统的基本性能。
有线电视把录制好的节目通过线缆(电缆或光缆)送给用户，再用电视机重放出来，而不向空中辐射电磁波，所以又叫闭路电视。
有线电视是一种由观众而不是资助者支付费用的付费电视。
国家层面有线电视行业相关政策
显示，近些年，为了有线电视行业发展，中国陆续发布了许多政策，比如2021年国家广播电视总局发布的关于开展智慧广电服务乡村振兴专项行动的通知加快全国有线电视网络整合和广电5G建设一体化发展，提升广播电视网络乡村通达率，加速广播电视网络IP化、光纤化、智能化升级改造，提升业务承载和内容服务能力，推动由户户通向人人通、移动通、终端通转变。
2015年-2021年国家层面有线电视行业政策汇总
地方层面有线电视行业政策
为了响应国家号召，各省市积极推动有线电视行业发展，比如江西省发布的江西省人民政府办公厅关于支持全省各级广播电视台持续发展的若干意见加快有线电视网络双向化、IP 化、智能化进程，扩大光缆进村入户的规模和范围，提升有线电视网络的承载能力和内容支撑能力，大幅提高城乡信息化服务水平；。
2024广电有线网络整改方案____广电有线网络整改方案一、背景介绍随着互联网的快速发展和技术的不断创新，广电有线网络正面临着诸多挑战和机遇。
为了适应新时代的发展要求，提高广电有线网络的服务质量和用户体验，有必要进行全面的整改工作。
本方案将从以下几个方面进行整改：网络建设、技术升级、内容优化、管理创新和服务提升。
二、网络建设1. 提升网络带宽针对广电有线网络的带宽不足问题，我们将加大投入，进行网络升级和扩容工作，确保用户可以享受到更加高速、稳定的网络服务。
2. 完善网络覆盖通过扩大现有的网络覆盖范围，确保广大用户都能够享受到广电有线网络的服务。
同时，我们还将关注农村地区和偏远地区的网络覆盖问题，努力提高服务范围。
3. 强化网络安全为了保障用户的网络安全和信息隐私，我们将加强网络安全设施的建设，建立完善的安全监控系统，加强对网络攻击和恶意软件的防御能力。
三、技术升级1. 推进光纤网络建设光纤网络作为一种高速、稳定的传输技术，可以有效提升网络的性能和带宽。
我们将推动广电有线网络向光纤网络的升级，提供更好的用户体验。
2. 加强无线网络技术支持为了适应无线网络的快速发展和用户需求的增长，我们将加强无线网络技术的研究和应用，提供更加便捷、高效的无线连接服务。
3. 发展IPv6技术随着IPv4地址的快速消耗，IPv6技术的应用已成为必然趋势。
我们将积极推动广电有线网络向IPv6技术的过渡，提供更大规模的网络连接服务和更广泛的应用场景。
四、内容优化1. 提升内容质量我们将加大对广电有线网络的内容投入，提供更加多样化、高质量的内容。
例如，加强原创节目制作，提供热门电视剧、电影、综艺节目等。
2. 强化互动体验通过增加用户参与度和互动性，提升内容消费体验。
例如，推广互动游戏、交互式广告等。
同时，我们也将加强用户反馈机制，根据用户需求调整内容选择。
3. 优化频道布局在广电有线网络中，优化频道布局可以提高用户浏览和选择的便捷性。
地方电视台有线电视网络升级改造摘要：本文以浙江省松阳县有线电视双向网改造为例，详细介绍了县级台有线电视网络升级改造的核心技术、结构框图、设计原则、设计构思和主要特点，对我国大部分地方电视台实施有线电视数字化改造有一定的借鉴作用。
关键词：有线电视；数字化；双向网；升级改造
中图分类号tn943 文献标识码a 文章编号 1674-6708（2011）53-0050-02
0 引言
随着“三网融合”脚步的日益临近，地方电视台有线电视网络升级开发已经到了刻不容缓的时候。
当下，电视业已经从单纯的看电视发展到用电视的阶段，并正迎来产业大发展大变革的大好时机。
大变革的最终目的就是实现电视的网络化、数字化、信息化。
作为网络传输还处于初级阶段的有线电视网络，应该借助这一东风进行网络的升级和开发，进行网络多元化发展。
浙江省松阳县有线电视网络从上世纪90年代初开始建设，当时设计的频带宽度在300m以内，以树枝型传播方式进行传播。
由于传播频率在300m以内，所以网络建设比较快捷，维修较方便，成本也比较低廉。
但是，该网络也同时存在着信号损耗大，故障点多，频带占用率高等模拟网络不可克服的致命缺陷。
随着网络通信的发展，现有的单向模拟网已经制约了有线电视的发展，到了非改造不
可的阶段。
2010年底，松阳县广播电视台根据中央及省、市有线电视网数字化改造要求，立足当地实际情况，对有线电视网络进行了以建设宽带双向的hfc网络为终极目标的升级改造。
该项目采用epon+eoc 和epon+lan为接入方式设计，是目前广电双向网改造方案中组网较为灵活，技术较为成熟先进，与现实较为适合的数字化双向改造方案。
1 核心技术
1.1 epon技术
epon是利用光纤与其它光器件构成无源光网络实现数据双向传输的一种技术方案。
其技术原理是在网络单元终端设置onu设备，即光纤网络单元。
在前端设置0lt，即光线路终端。
采用波分复用技术，实现同一光纤的数据上下传输。
一般一个0lt设备pon口在20km范围内分配32个onu。
接收功率为-8 dbmw~-23dbmw，中间分配通过无源光纤分支器（pos），完成数据的上下分支和集中，从而实现数据信号的双向传输。
数据格式采用ip结构，符合ieee的802.3标准，支持数字电视、宽带上网等多种数据业务。
由于epon 数据信号使用ip结构，从而成为连接入网终端用户的一种最有效的通信方法。
1.2 eoc技术
eoc(ethernet over coax)是用于在同轴电缆上传输以太网数据
信号的一种技术，主要将机房传送至小区或大楼的宽带数据信号通过电缆向用户传输，满足用户端多业务开展带来的高带宽需求，具有屏蔽功能和带宽高、抗干扰能力强的特点。
1.3 lan方式
lan方式接入是利用以太网技术，采用光缆+双绞线的方式对社区进行综合布线。
其优点是可充分利用小区局域网的资源优势，技术成熟、成本低、结构简单、稳定性、可扩充性好；便于网络升级。
实际应用过程中，epon+lan的双线入户方式，针对的是相对整齐规范、较易布线的小区。
另一种epon+eoc的单线入户方式，针对一些难以布线的居民区。
2 松阳县有线电视网升级改造设计
2.1 系统结构
图1
网络传输采用“光纤到楼、光机直带用户、epon传输、同轴电缆五类线复合电缆入户、以太网接入”的网络结构。
光节点覆盖范围根据视频覆盖范围和数据覆盖范围及具体用户分布综合考虑。
视频覆盖范围以750mhz频带系统按照70db入户电平计算，分配网不设视频放大器，光接机信号直接带用户。
分支分配器采用高隔离度的双隔离分支分配器，提高电缆分配网的抗干扰能力。
设2.5db的电平余量作为eoc头端插入损耗的预留。
数据接入主要分为lan接入和eoc接入两种方式。
lan接入作为
相当成熟的一种接入方式在条件适合的地方优先考虑。
在使用lan 接入时其交换机串接级数不超过二级。
2.2 设计原则
1）先进性：具有大容量，高速度，能适应多媒体，综合业务应用需求；
2）可扩展性：易于增加新设备、新用户，易于和各类公用网、专业网连接，随着信息化的逐步实现能不断扩展业务，扩充用户；
3）高可靠性：容错容灾，具有抵抗外界环境和人为操作失误的能力，逐步形成可靠的自愈能力和网络检试管理能力；
4）标准化：通信协议和接口符合国际标准，并符合今后发展的主流；
5）开放性：能够容纳不同厂家设备的不同网络平台，在器材的选择方面掌握主动权；
6）安全性：具有保证信息不丢失，不被窃的机制；保障网络的安全；
7）实用性：具有较高的性能价格比。
2.3 设计构思
1）epon+lan方式
采用共缆分纤的方式把hfc网络融入到epon组网方案系统中。
具体做法是：主干采用四芯以上光纤连接前端与小区机房，一芯光纤传送ip数据走epon网络，采用波分复用技术（上传采用1310
光信号，下传采用1490光信号，实现ip数据的双向传输）。
一芯光纤传输广播式有线电视，采用1550光波，其中包括数字电视、模拟电视信号。
另外2芯备用。
主干光缆到小区机房配置二个分路器，一个用于epon数据传送，一个传输网络hfc信号。
为了分路器维护及安装使用的通用性，epon网络与hfc均使用三窗口（1550.1490.1310）光分路器。
小区每个0nu点规划四芯光纤以星形方式连接机房，2芯备用。
一芯光纤传送ip双向数据，一芯光纤传送广播式有线电视光信号。
而每个0nu点既是数据光电双向转换节点，同时也是有线电视信号光接收点。
本案中采用ace公司提供的带光收模块的0nu。
这种0nu的b型配置2个输入接口，可接入上述信号的2芯光纤。
其输出一路射频信号，接同轴电缆，通过分支分配器传送至用户时可达到70db。
另一路输出4组ip数据信号，采用lan方式通过五类线分别连接下层交换机。
虽然以严格的物理角度来说是两个完全不同的网络，但从整个系统，共缆传榆和综合业务的角度来讲，是一张统一光缆网络，是一个整体。
从而节约了大量的原有hfc网络的电缆和设备等材料，既节约了投资成本，又减少了工程的施工量，给今后的运行维护也带来了方便。
但是以上采用hfc光收与0nu共点的方案设计用户范围时，必须同时满足下列条件：
在同一onu用户范围内，onu同时满足到下面同一用户各点交换机五类线距离（控制在100m以内）以及同轴电缆电平损耗长度。
也就是说，既要达到ip数据所要求的输出距离，又要满足单向hfc 电缆网的系统要求。
2）epon+eoc方式
图2 松阳县城部分小区epon +lan及epon+eoc实例图
与lan入户不同的是，需要光接收点输出多留2.5db的余量给eoc头端混合损耗，用户家中的eoc终端也有2.5db的插入损耗。
2.4 主要特点
1）采用波分复用技术实现三波二纤的传输方式。
前端到小区采用波分复用技术实现三波二纤传输，同时完成ip数据，有线电视两个网络的信号传输，提高了主干网的光纤利用率。
小区到各点采用共缆分纤的方式，同时传输有线电视和数据信号。
大大节约了hfc 网络的投入成本，减少了工程量；
2）缩小了以前光节点设计的用户覆盖范围，整个系统的性能和运行质量与以前的hfc网络比有明显的提升。
数据容量充裕，故障的范围应有所减少；
3）充分利用光纤资源，充分发挥光纤用于信号传输的各种优势。
但在主干规划设计中，由于把分路器设置于小区机房，反而节约了主干网络的光纤资源。
并且，局端设备与终端设计采用光纤接口，直接与光纤网络连接，无需外置光／电转换设备，中间只有1只无源分路器。
采用星型拓扑结构，即减少了故障率和日常维护量，又降低了成本。
系统中间环节的减少，提高了网络的整体可靠性和运
行性能；
4）本方案中在网络各个环节的设计中都预留了一定的余量，包括光纤端口的余量、通道的带宽容量，以及信号的电平余量等，在今后的网络运行中，对各类业务的开展和网络全面整体升级提供了广泛的空间和可能；
5）每个onu端口宽带最大可达到400mbit/s，并且可通过网管自由分配，有效解决了各个onu范围内不同用户数量和不同带宽分配要求；
6）以上方案考虑到新小区和老住宅区的网络情况，分别采取了不同的入户方式来解决双向传输问题。
3结论
地方数字电视改造升级是广播电视行业数字化的前提和基础。
epon+lan和epon+ eoc是目前数字电视传输网络中采用较为普遍的方式，在很大程度上解决了地方电视台有线电视数字化改造问题。
与传统的模拟信号传输系统相比，实施网改后的数字双向网具有频带使用率高、故障低、传输信号损耗小等优点，大大提高了电视节目传输的可靠性和稳定性，从而为地方电视台今后发展提供了广阔的空间。
参考文献
[1]韩伟，吴贤纶，谷道，丁士堉.光纤有线电视技术.
[2]高宗敏.广电宽带综合网设计实用教程.
[3]刘修文，袁士刚，等.数字电视技术实训教材.。
