电阻器基本知识

电阻（电阻器）1、电阻器电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻，该元件称为电阻器，简称电阻。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关。

电阻的是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能；当电流经过电阻时会在两端形成不同的电压。

在电路正常工作过程中，电流的大小恒定不变；但是电压的大小在不同的电路（节点）处会发生改变，其中的原因就电阻的阻抗导致阻流降压；接地或与直流电源负极相连接的导线（节点）电压值都是0 单位：欧姆（Ω，KΩ，MΩ）1M欧=103 K欧=106欧功能：阻碍电流通过，降低电压（阻流降压）。

电阻器在电路中主要用来调节和稳定电流与电压，可作为分流器和分压器，也可作电路匹配负载。

根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。

常见的特种电阻种类：光敏电阻、热敏电阻、压敏电阻术、气敏电阻、磁敏、湿敏、力敏（把外界物理变化变为电信号变化）重要参数：电阻值，电阻功率，电阻种类；(a)一般符号;(b)可变电阻器;(c)热敏电阻器;(d)压敏电阻器:(e)光敏电阻器;(f)滑线式变阻器2、电阻分类：封装类型（了解）碳膜电阻:是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。

此电阻器是在高温真空中分离出有机化合物－－碳，紧密附着於瓷棒表面的碳膜为电阻体，再加以适当的接头后切薄而成，并在其表面涂上环氧树脂密封保护优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。

绕线电阻、无感性电阻：将电阻线绕在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀的不燃性涂料，保护而成。

其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。

无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性，加上低电感量的优点。

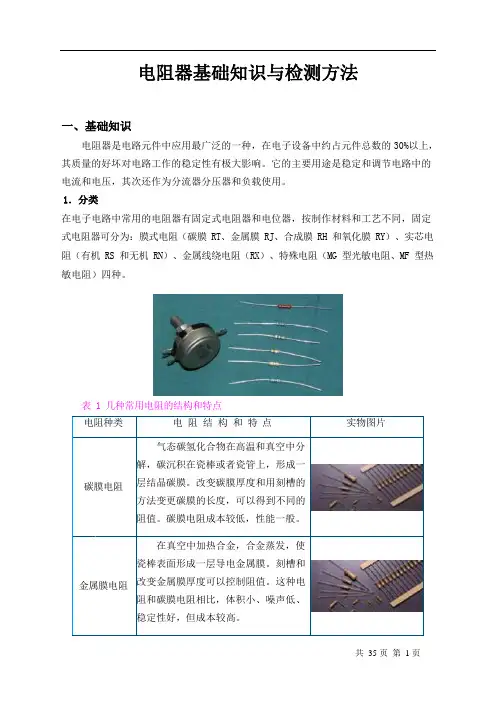

问电阻器基础知识与检测方法一、基础知识概述：电阻是电子产品中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%因此电阻的质量对产品有重要影响。

常用电阻有碳膜电阻，金属膜电阻，金属氧化膜电阻，实心电阻和绕线电阻。

技术参数：1电阻和阻值：导电材料在一定程度上阻碍电流流过的物理性能。

在保证测试灵敏度的情况下，应注意测试电压应绝对的低，时间尽量短，避免电阻发热引起误差。

并使测量功率小于额定功率的10%。

2 标称电阻及允差：即实际值与标称值之间的差别。

3 额定功率：在正常大气压力（650-800mmhg）和额定温度下，长期连续工作并能满足性能要求所允许的最大功率。

4额定电压：由阻值和功率换算的电压，考虑到电击穿，上升到一定值后，受最大工作电压的限制。

5最大工作电压：由于尺寸结构的限制所允许的最大连续工作电压。

6温度系数：在某一规定的环境温度范围内，温度改变1度电阻的变化量。

7绝缘电阻：在正常大气压力下，电阻引线与电阻壳体之间的绝缘电阻。

8噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。

在非线绕电阻中，还有电流噪声，由于电流噪声和电阻两端的工作电压成正比，所以可衡量电流噪声的指标uv/v9稳定性：在指定的时间内，受到环境，负荷等因素的影响，保持其初始阻值的能力。

10电阻的负载特性：允许功率与环境温度的关系，当环境温度等于最高环境温度时，功率将降为零。

标称阻值与额定功率系列：标称阻值的选取由以下几何级数通向表达式表示，An=(10开k次方)n-1(次方)，这是一个特殊的几何级表达式，其公比为10开k次方，n为几何级数的项数，例如在10 以内要求有三个值，那么k取3 ，公比为2.154按n=1，2，3计算，得1，2.154, 4.64 取整为：1，2.2 , 4.7如果k 取6，公比为1.468,可得1，1.5,2.2, 3.3,4.7,6.8电阻的标称值系列即将k分别取为6，12，48，96,192化整后构成的几何数列，称为：E6,E12,E48,E96,E192系列，分别使用于允差为20%M, 10%K,5%J,2%G,1%F,0.5%D .从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把他规为某一标称值即可做到零废品生产。

电阻器的基本知识电阻器是一种常用的电子元件，用于限制电流、分压、消耗功率等。

它是由电阻材料制成的，并且有两个或更多的引线用于连接电路。

电阻器的基本知识包括以下几个方面：电阻器的分类、电阻值的表示、电阻器的串并联、电阻器的功率和温度系数。

根据电阻器的用途和结构，可以将其分为固定电阻器和可变电阻器两大类。

固定电阻器的电阻值是固定的，一般用于稳定电路中。

可变电阻器的电阻值可以根据需要进行调整，常见的有可变电阻器、电位器和光敏电阻等。

电阻值的表示常用的有欧姆（Ω）、千欧姆（KΩ）和兆欧姆（MΩ）等单位。

电阻值越大，表示该电阻器对电流的阻碍越大。

在实际应用中，根据电路的需要选择合适的电阻值，以达到预期的电路效果。

电阻器的串联和并联是电阻器常见的连接方式。

串联连接时，电阻值相加，电流在各个电阻器中是相等的；并联连接时，电阻值按照倒数相加，电压在各个电阻器上是相等的。

通过合理的串并联组合，可以实现对电路的电阻值进行精确调节。

电阻器还有一个重要的指标是功率。

功率表示电阻器能够消耗的最大功率，单位通常为瓦特（W）。

功率越大，表示电阻器能够承受的电功率越大。

在选择电阻器时，要根据电路中的电流和电压，以及电阻器的功率来确定合适的电阻器。

电阻器的温度系数是指电阻值随温度变化的程度。

温度系数用ppm/℃（百万分之一/摄氏度）来表示，表示每摄氏度温度变化时电阻值的变化量。

温度系数越小，表示电阻器的稳定性越好。

在一些对电阻值要求较高的应用中，需要选择温度系数较小的电阻器。

电阻器是电子电路中常见的元件，具有限制电流、分压、消耗功率等功能。

了解电阻器的基本知识，包括分类、电阻值的表示、串并联、功率和温度系数等方面，有助于正确选择和应用电阻器，确保电路的正常运行。

电阻器1．常用电阻器电阻器是利用金属或非金属材料对电流起阻碍作用的特性制成，电阻器通常称为电阻。

它在电路中起分压、分流和限流等作用，是工程实际中使用最多的元件。

随着技术的不断发展，电阻器的品种也日益增多。

电阻器的分类如下：按结构形式分，有固定电阻器、可变电阻器（可调电阻器、电位器）;按制作材料分，有碳膜电阻器、金属膜电阻器、线绕电阻器；按用途分，有精密电阻器、高频电阻器、熔断电阻器、敏感电阻器。

(1) 固定电阻器1.5.2电阻器固定电阻器是阻值不能改变的电阻器。

电阻器的一般图形符号如图1.21所示，文字称号为R 。

常见的固定电阻器有碳膜电阻器、金属膜电阻器、线绕电阻器等。

图1.21电阻器的一般符号碳膜电阻器。

碳膜电阻器是采用碳膜作为导电层，将通过真空高温热分解出的结晶碳沉积在柱形或管形陶瓷骨架上制成的，其实物如图1.22所示。

它具有稳定性好、高频特性好、噪声小、制作成本低、价格低，可在70℃的温度下长期工作等优点。

碳膜电阻是目前电子、电器、资讯产品使用量最大、价格最低、品质稳定性信赖度高的电阻。

图1.22碳膜电阻器②金属膜电阻器。

金属膜电阻器是采用金属膜作为导电层，用高真空加热蒸发等技术，将合金材料蒸镀在陶瓷骨架上制成，经过切割调试阻值，以达到最终要求的精密阻值。

金属膜一般为镍铬合金，也可以用其他金属或合金材料。

电阻器的外表面涂有蓝色或红色保护漆。

其实物如图1.23所示。

除具有碳膜电阻器的特点外，还具有较好的耐高温特性（能在125℃温度下长期工作）以及精度高的特点。

因而常用在要求较高的电路中，如各种测试仪表。

图1.23金属膜电阻器（提示金属膜电阻器与碳膜电阻器的区别方法如下所述。

(1）外观区别D 金属膜电阻器一般为五个环（允许误差为±1%)，碳膜电阻器一般为四个环（允许误差为±5%)。

金属膜电阻器一般为蓝色，碳膜电阻器一般为土黄色或其他的颜色。

但由于工艺的提高和假金属膜电阻器的出现，这两种方法并不是很好，很多时候区分不出这两种电阻。

电阻基础知识一、电阻的定义概念: 电阻是用来反映导体对电流起阻碍作用大小的物理量. 它最基本的作用是阻碍电流的流动。

在电子技术应用中把具有电阻性能的实体称为电阻器.导体内电阻的大小与长度L 成正比，与其横截面积S 成反比，用公式表示为 : S LR ρ=电阻是一个线性元件。

说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R欧姆定律:在导体两端的电压U 与通过导体的电流之比, 称为导体的电阻值R=U/I.物理特征:电阻的主要物理特征是变电能为热能，可以说它是一个耗能元件，电流经过它就产生内能 。

电阻的单位：电阻都有一定的阻值，它的单位是欧姆,用Ω表示,为了便于计算通常也采用千欧( K Ω),兆欧(M Ω)，吉欧（G Ω）、太欧（ T Ω）为单位。

它们之间的换算关系是：1k Ω= 103 Ω 1M Ω= 106Ω1GΩ=109 Ω 1T Ω =1012 Ω 八、电阻的种类电阻器从结构上可分为：固定电阻器（R ）：一经制成阻值不再改变。

可变电阻器(RH)：在一定范围可调，使用时固定在某一值上。

电位器(RP)：在一定范围内连续可调。

按材料分有：碳膜电阻:阻值范围宽,阻值稳定,受频率等影响小,价格便宜,所以应用最广。

水泥电阻:耐负载,耐高温,抗氧化, 水泥电阻器采用电阻丝绕制，一般功率大，外形尺寸也较大。

金属膜电阻:精度高,稳定性好,温度系数小,耐高温线绕电阻等按用途分：通用电阻器：这类电阻器又称为普通电阻器，功率一般在0.01-10w之间，电阻器的阻值为1Ω-10MΩ，工作电压一般在1KV以下．可供一般电子设备使用。

精密电阻器：这类电阻器的精度一般可达0.1％-2％，箔式电阻器的精度较高，可达0.005％。

电阻器的阻值为1Ω-1MΩ。

精密电阻器主要用于精密测量仪器及计算机设备。

高阻电阻器：这类电阻器的阻值较高，一般在1x107-1x1013Ω之间，但它的额定功率很小，只限用于弱电流的检测仪器中。

电阻详细基础知识电阻是电路中常见的一个元件，它用于控制电流的大小。

在电阻详细基础知识中，我们将介绍电阻的基本概念、电阻的分类、电阻的特性、电阻的计算方法以及电阻的应用等内容。

一、电阻的基本概念电阻是指电流通过时会产生电压降的物理现象，它是电路中的一种元件。

电阻的单位是欧姆（Ω），用符号R表示。

电阻的大小与电路中的电流和电压有关，根据欧姆定律可以得出电阻的计算公式：R = U/I，其中R表示电阻，U表示电压，I表示电流。

二、电阻的分类根据电阻的材料和结构，电阻可分为固定电阻和可变电阻两种类型。

1. 固定电阻：固定电阻的电阻值是固定的，不可调节。

常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。

这些电阻根据其耐功率、耐压等特性可以应用于不同的电路中。

2. 可变电阻：可变电阻的电阻值可以通过调节电阻器来改变。

常见的可变电阻有可变电阻器、电位器等。

可变电阻常用于需要调节电路中的电流或电压的场合，如音量调节、亮度调节等。

三、电阻的特性电阻具有一些特性，包括阻值、功率、温度系数等。

1. 阻值：阻值是电阻的基本特性，它表示电阻对电流的阻碍程度。

阻值越大，电阻对电流的阻碍越大；阻值越小，电阻对电流的阻碍越小。

2. 功率：电阻的功率指的是电阻能够承受的最大功率。

功率与电阻的阻值和电流有关，可以通过P = U^2/R 或 P = I^2R计算得出。

3. 温度系数：电阻的阻值随着温度的变化而变化，这个变化速率称为温度系数。

不同材料的电阻温度系数不同，常见的电阻温度系数有正温度系数和负温度系数。

四、电阻的计算方法计算电阻的方法主要有串联计算和并联计算。

1. 串联计算：当电路中的电阻依次连接在一起时，它们的电阻值相加即可得到总电阻。

例如，当两个电阻R1和R2串联时，总电阻Rt = R1 + R2。

2. 并联计算：当电路中的电阻平行连接时，它们的倒数之和的倒数等于总电阻的倒数。

例如，当两个电阻R1和R2并联时，总电阻Rt = 1/(1/R1 + 1/R2)。

电阻的基础知识目录一、电阻的基本概念 (2)1.1 电阻的定义 (3)1.2 电阻的单位 (3)1.3 电阻的物理特性 (4)二、电阻的分类 (5)2.1 固定电阻与可变电阻 (6)2.2 线性电阻与非线性电阻 (7)2.3 热敏电阻与敏感电阻 (8)三、电阻的表示方法 (8)3.1 负载电阻与电源内阻 (9)3.2 电阻的串联与并联 (11)3.3 电阻的星形连接与三角形连接 (12)四、电阻的计算 (13)4.1 常见电阻值的计算 (14)4.2 使用万用表测量电阻 (14)4.3 电阻的精度与误差分析 (16)五、电阻在电路中的作用 (17)5.1 分压与分流作用 (18)5.2 限制电流与保护电路元件 (18)5.3 调节电路参数与信号处理 (20)六、特殊电阻介绍 (21)6.1 碳膜电阻 (22)6.2 金属膜电阻 (23)6.3 环氧树脂电阻 (25)6.4 氧化锌电阻 (26)七、电阻的发展趋势与挑战 (27)7.1 新型电阻材料的研究进展 (29)7.2 电阻的微型化与集成化 (30)7.3 环境友好型电阻的研发与应用 (31)八、相关标准与规范 (33)8.1 国家标准与行业标准 (34)8.2 国际标准化组织与规范 (35)8.3 行业认可的技术规范与认证 (36)一、电阻的基本概念电阻是指材料对电流流动的阻碍作用，它是由材料本身的物理属性决定的，与电流的大小、电压的高低以及电路的元件数等因素无关。

电阻的物理量是欧姆（），在国际单位制中，欧姆的定义为：当一伏特电压作用于一欧姆电阻上时，通过该电阻的电流为一安培。

电阻的物理基础可以追溯到材料中的电荷流动，即电子在金属导体中的自由度。

电子由于热运动而处于较高的自由状态，当施加电场时，电子会在电场力的作用下发生定向移动，从而产生电流。

在移动过程中，电子会不断与原子振动（热）和其他电子发生碰撞，这些碰撞会阻碍电荷的流动。

电阻实际上是通过反映这种阻碍过程的。
