银行储蓄系统流程图

根据以下描述画出系统顶层图及细化数据流图。

银行储蓄系统存取款流程如下：
1.业务员事先录入利率信息。

2.如果是存款，储户填写存款单，业务员将存款单键
入系统，系统更新储户存款信息（存款人姓名、存款人账号、电话号码、身份证号码、存款金额、存款类型、利息、密码等），接下来打印存单给储户；
3.如果是取款，储户填写取款单，业务员将取款单键
入系统，系统根据储户提供的密码及取款单来核对储户密码，若密码正确，则系统更新储户存款信息，根据银行的利率信息计算利息，最后打印利息清单给储户。

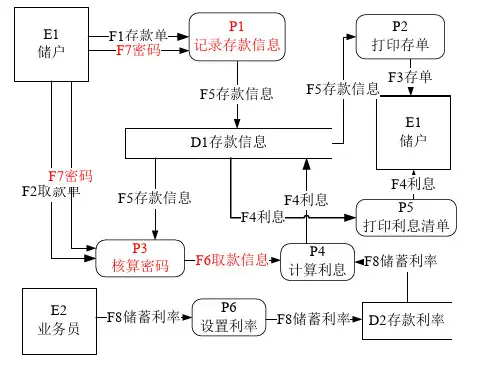

对顶层数据流图进一步细化:。

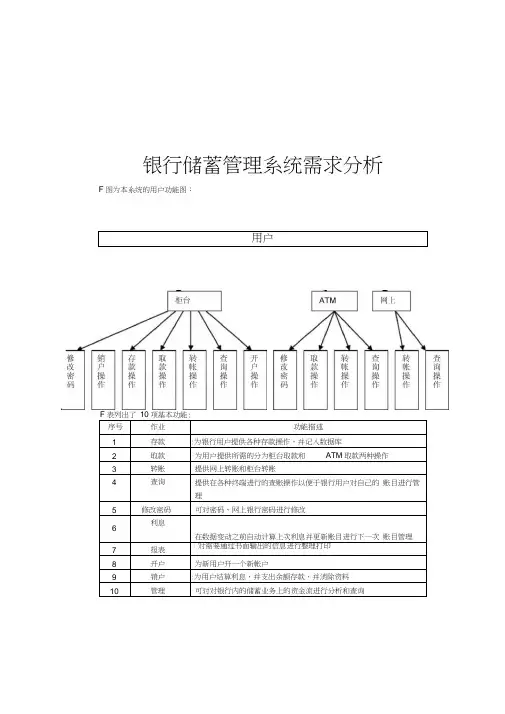

银行储蓄系统详细设计一、模块设计系统总体结构方图：银行储蓄系统又大致分为两个模块：存款模块和取款模块。

1.身份验证模块：设置身份验证模块的目的保证储户信息的安全。

功能在于对申请登录的用户进行身份验证，通过者才能进入系统。

银行业务员输入储户用户ID，储户输入密码并确定，系统保存用户输入的用户ID和密码，并在customer表中查找customerid和customername字段值，看是否等于业务员输入的用户ID和密码，如相同则通过验证，否则不通过，并给出“密码错误”的提示，如数据库中不存在这样的记录，则给出“该用户不存在”的提示。

2.存款模块：设置存款模块的目的在于将储户的金额存到系统中并记录信息。

存款模块将储户存款金额录入存储到系统中，并附带显示其他储户信息。

该模块的输出项为存款金额，并且附带显示其他信息：用户名、账号、账户余额、利息金额。

当银行业务员输入存款金额后，系统进行处理，显示出账户余额，并且显示其他固定信息。

3.取款模块：设置取款模块的目的在于将储户的取款金额录入并存储到系统中。

取款模块将储户取款金额录入存储到系统中，并附带显示储户其他信息。

该模块的输出项为取款金额，并且附带显示其他信息：用户名、账号、账户余额、利息金额。

当银行业务员输入取款金额后，点击确定按钮，系统进行处理，显示出账户余额，并且显示其他固定信息。

4.存款单打印模块:设置存款单打印模块的目的在于将储户的存款信息以单据的形式及时反馈给储户。

存款单打印模块将储户存款金额以及储户帐户信息以单据形式反馈给储户。

该模块的输出项为存款人、存款银行、业务员编号、存款金额、存款日期、手续费、帐户余额。

当银行业务员输入存款金额后，系统进行处理，显示出账户余额，并且显示其他固定信息。

5.取款单打印模块：设置取款单打印模块的目的在于将储户的取款信息以单据的形式及时反馈给储户。

取款单打印模块将储户取款金额以及储户帐户信息以单据形式反馈给储户。
