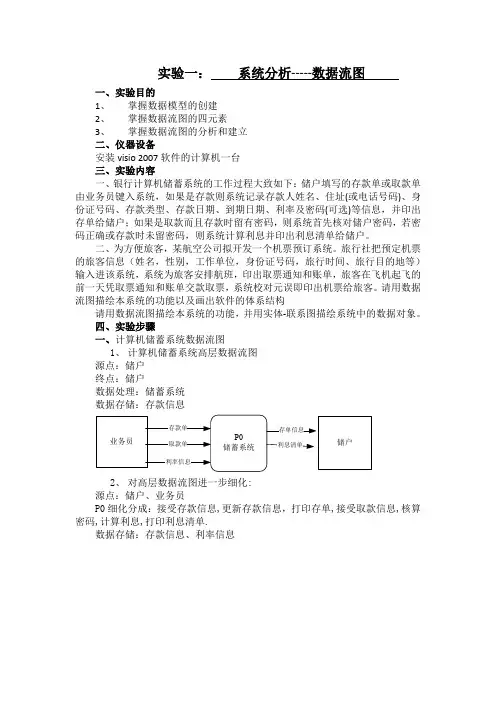

实验一：系统分析-----数据流图一、实验目的1、掌握数据模型的创建2、掌握数据流图的四元素3、掌握数据流图的分析和建立二、仪器设备安装visio 2007软件的计算机一台三、实验内容一、银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款则系统记录存款人姓名、住址(或电话号码)、身份证号码、存款类型、存款日期、到期日期、利率及密码(可选)等信息，并印出存单给储户；如果是取款而且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并印出利息清单给储户。
二、为方便旅客，某航空公司拟开发一个机票预订系统。
旅行社把预定机票的旅客信息（姓名，性别，工作单位，身份证号码，旅行时间、旅行目的地等）输入进该系统，系统为旅客安排航班，印出取票通知和账单，旅客在飞机起飞的前一天凭取票通知和账单交款取票，系统校对元误即印出机票给旅客。
请用数据流图描绘本系统的功能以及画出软件的体系结构请用数据流图描绘本系统的功能，并用实体-联系图描绘系统中的数据对象。
四、实验步骤一、计算机储蓄系统数据流图1、计算机储蓄系统高层数据流图源点：储户终点：储户数据处理：储蓄系统数据存储：存款信息业务员P0储蓄系统储户存款单取款单存单信息利息清单利率信息2、对高层数据流图进一步细化:源点：储户、业务员P0细化分成：接受存款信息,更新存款信息，打印存单,接受取款信息,核算密码,计算利息,打印利息清单.数据存储：存款信息、利率信息业务员接收存款信息存款信息储户存款信息更新存款信息存款信息存款信息打印存单存款信息储户存单信息接受取款信息取款信息核对密码取款信息密码信息密码计算利息打印利率清单利息清单利息取款信息利息信息存款信息设置利率利率信息利率信息利率信息利率信息二、机票预订系统数据流图1、机票预订系统高层数据流图 源点：旅行社、航空公司 终点：旅客数据处理：机票预定系统旅行社航空公司机票预定系统旅客旅客信息航班信息旅客信息取票通知和账单2、机票预订系统细化数据流图 源点：旅行社 终点：旅客数据处理：旅客接受信息、更新旅客信息、设置航班信息、安排航班、打印取票通知、核对旅客信息、交款、打印机票。
