钎焊接头的缺陷及防止

焊接中出现的问题和解决方案
《焊接中的问题及解决方案》
在焊接过程中，往往会出现各种各样的问题，影响焊接质量和效率。

下面列举几种常见的问题及相应的解决方案。

1. 焊接变形
当焊接过程中受热变形产生时，可能会使得焊接接头不符合设计规定。

解决方法是在焊接过程中采用适当的焊接顺序和焊接方法，以减小变形量。

2. 焊缝气孔
气孔是焊接中常见的缺陷，可能会降低焊接接头的强度和密封性。

解决方法是在焊接前要彻底清除工件表面和焊料上的杂质，并严格控制焊接参数，以减少气孔的产生。

3. 焊接裂缝
焊接裂缝可能是由于焊接残留应力引起的。

解决方法是在焊接前进行应力分析，采用适当的焊接序列和焊接量，以减少应力集中和裂缝的产生。

4. 焊接材料不相容
在焊接不同种类的材料时，可能会出现材料不相容的问题。

解决方法是在选材时要严格按照焊接要求来选择材料，并采用合适的焊接方法和工艺，以确保焊接接头的质量。

总之，焊接中的问题是多种多样的，需要根据具体情况来采取
相应的解决方法。

只有不断积累经验、改进技术，才能够提高焊接质量和效率。

高温真空钎焊炉中焊接接头的缺陷检测与消除技术概述高温真空钎焊炉是一种常用的热处理设备，广泛应用于金属材料的连接和焊接过程中。

在焊接接头的制造过程中，常常会出现一些缺陷，如气孔、夹渣、裂纹等，这些缺陷会影响接头的力学性能和耐腐蚀性能。

因此，检测和消除这些缺陷是确保焊接接头质量和性能的重要环节。

本文将介绍几种常用的高温真空钎焊炉中焊接接头缺陷的检测与消除技术。

缺陷检测技术1. X射线检测X射线检测是一种非破坏性检测方法，通过照射焊接接头并记录通过材料的X射线图像来检测缺陷。

对于气孔、裂纹等缺陷，X射线检测具有较高的灵敏度和准确性。

然而，X射线检测设备昂贵，并且需要专业人员进行操作和解读结果。

2. 超声波检测超声波检测是一种通过发送超声波脉冲并检测回波信号来确定焊接接头内部缺陷的方法。

它可以用于检测气孔、夹渣、裂纹等缺陷，并且具有很高的准确性和灵敏度。

超声波检测设备相对较为便宜，且易于操作，因此在工业生产中被广泛采用。

3. 磁粉检测磁粉检测利用磁化器在焊接接头上产生磁场，并在涂有磁粉的表面上观察磁粉的分布情况来检测接头中的缺陷。

磁粉检测适用于检测表面和近表面的裂纹以及疲劳损伤等缺陷。

磁粉检测技术简单易行，但对于深部缺陷的检测效果较差。

缺陷消除技术1. 补焊技术对于小型气孔、夹渣和表面裂纹等缺陷，可以采用补焊技术来消除。

补焊需要重新将焊接材料加热至高温，使其重新熔化并填充在缺陷部位。

补焊技术需要操作者具备较高的焊接技能和经验，以确保补焊后的接头质量达到要求。

2. 压力热处理技术对于较大的缺陷，如裂纹较长或者裂纹深度较大时，补焊技术可能无法完全消除缺陷。

在这种情况下，可以采用压力热处理技术来消除缺陷。

该技术利用高温和压力作用下的组织相变和塑性变形来消除接头中的裂纹和其他缺陷。

压力热处理技术需要在高温真空下进行，因此对于设备要求较高，操作复杂。

3. 热处理技术热处理技术适用于消除接头中的残余应力和提高接头的力学性能。

1.钎焊的优点：（1）加热温度低于母材的熔点，对母材没有明显的影响。

（2）钎焊温度低，可对焊件整体均与加热，引起的应力和变形小，容易保证焊件的尺寸精度（3）可用于结构复杂，可敞开差的焊件，并可一次完成多缝，多零件的焊接（4）容易实现异种金属，非金属与金属之间的焊接（5）工艺过程简单。

钎焊：借助于液态钎料填满固态母材之间的间隙并相互扩散形成结合的一类连接材料的方法。

，2.缺点：（1）钎焊接头强度一般较低，耐热能力差，（2）较多采用搭接形式，增加了母材消耗和结构的重量。

3.钎焊接头形成过程：钎焊时，钎剂在加热熔化后流入焊件间的间隙，同时熔化的钎剂与母材表面发生物化作用，从而清净母材表面，为钎料填缝创造条件。

随着加热温度的升高，钎料开始熔化并填缝，钎料在排除钎剂残渣并填入焊件间隙的同时熔化的钎料与固态，母材间发生物化作用。

当钎料填满间隙，经过一定时间后保温冷却，完成整个钎焊过程。

4.润湿性的评定：（1）将一定体积的钎料放在母材上，采用相应去膜措施，在规定温度下保持一定时间。

冷却后截取钎料的横截面，测出润湿角θ，以其大小评定润湿性的好坏。

（2）测出钎料铺展面积的大小作为评定的尺度（3）利用T型试件测量钎料流动的距离L，按其长短来评定润湿性。

（4）对表面涂覆钎料的双层板的T型接头，可用流动系数K来表示：K=Vf/V=Asn/Lδ=（1-1/4π）Rn/Lδ=（1-1/4π）n/LδR。

R越大，K越大，润湿性越好。

5.液态钎料与母材的相互作用。

母材——钎料，母材向钎料的适量溶解。

可使钎料成分合金化，有利于提高接头强度，过溶，导致不能填满钎缝间隙，也可能出现溶蚀缺陷，严重时甚至出现溶穿。

溶解量的影响因素：A本质因素：（1）极限溶解度越大，溶解量越大（2）固溶度升高，达饱和时间增大，溶解量下降（3）金属间化合物的形成阻碍了母材向钎料扩散，使溶解速度降低。

B工艺因素：（1）温度影响，温度越高，溶解度越大（2）加热保温时间的影响。

真空钎焊缺陷及其解决办法收藏此信息打印该信息添加：用户发布来源：未知真空钎焊是在真空状态下,对结构件进行加热和保温,使钎料在适宜的温度和时间范围内熔化,在毛细力作用下与固态金属充分浸润、溶解、扩散、焊合,从而达到焊接目的的一种先进焊接方法。

真空钎焊的突出优点是可连接不同的金属、实现复杂结构的同时焊接,焊接后的焊接头光洁致密、变形小且具有优良的力学性能和抗腐蚀性能。

1 钎料层厚度当钎料层厚度过薄时,易造成焊接强度低、焊接不牢、承压不达标等焊接缺陷;过厚时,则会造成芯层合金厚度过薄、承压不达标、甚至出现熔蚀现象导致泄漏。

因此,钎料层厚度及其均匀性是衡量其质量的重要指标,也是影响钎焊质量的重要因素之一。

2 其它质量要求内在缺陷如芯层合金的气孔、夹渣、与钎料层的焊合不良等;外在缺陷除表面处理不洁净外,还有在加工过程中的磕碰伤、划伤,当其深度超过钎料层厚度时,会直接破坏金属的连续性,导致承压能力下降。

3 真空钎焊工艺制度在真空钎焊炉中,工件主要靠热辐射进行加热。

而辐射传热有其特有的规律,即斯蒂芬玻尔兹曼定律:性质：1879年J．斯蒂芬经实验求出黑体总发射本领和温度之间关系的定律。

1884年L.玻尔兹曼又由热力学定律加以证实。

定律表明：黑体的总发射本领E0(T)和黑体热力学温度T的4次方成正比，即E0(T)=σT4，式中σ为斯蒂芬-玻尔兹曼常数。

其数值由下式给出：σ=×10-8。

式中K为玻尔兹曼常数；A为普朗克常数；c为真空中的光速。

上式说明,高温时即使是很小的温度差也需要很高的热能传导,即真空加热温度越高,需要传递的热量越大。

说明在相同情况下真空炉内升温速度要较其他加热方式慢很多。

真空加热所需时间大约是空气炉的3倍、盐浴炉的6倍。

因此,制定真空钎焊炉加热工艺制度时,不能照搬空气炉、盐浴炉和气氛炉的加热工艺制度。

上式同时说明:真空钎焊过程中,应尽可能缓慢加热,以使待钎焊产品内外温度保持一致,否则直接影响钎焊质量。

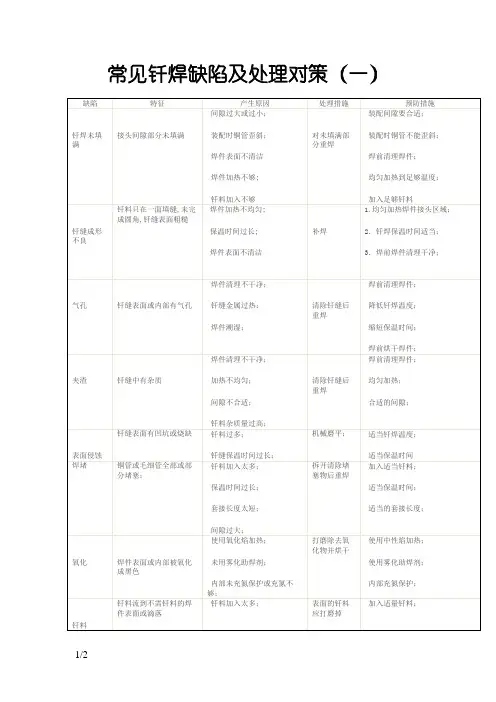

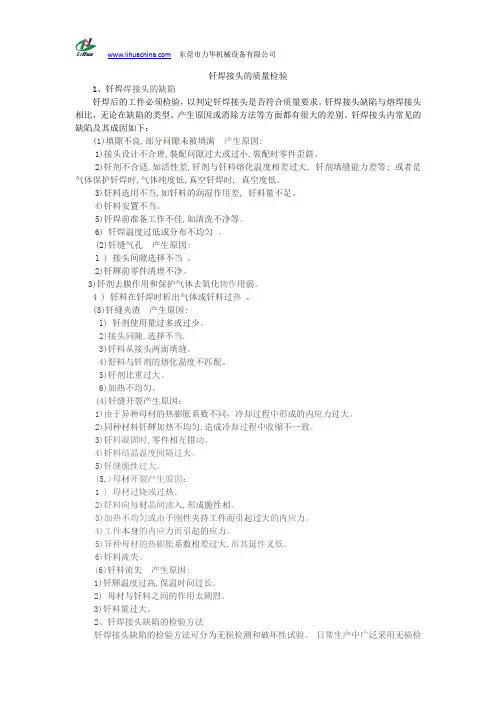

钎焊接头的质量检验1、钎焊焊接头的缺陷钎焊后的工件必须检验，以判定钎焊接头是否符合质量要求。

钎焊接头缺陷与熔焊接头相比，无论在缺陷的类型、产生原因或消除方法等方面都有很大的差别。

钎焊接头内常见的缺陷及其成因如下：(1)填隙不良,部分问隙未被填满产生原因:1)接头设计不合理,裝配问隙过大或过小,裝配时零件歪斜。

2)钎剂不合适,如活性差,钎剂与钎料熔化温度相差过大,钎剂填缝能力差等;或者是气体保护钎焊时,气体纯度低,真空钎焊时,真空度低。

3)钎料选用不当,如钎料的润湿作用差,钎料量不足。

4)钎料安置不当。

5)钎焊前准备工作不佳,如清洗不净等。

6)钎焊温度过低或分布不均匀。

(2)钎缝气孔产生原因:l)接头间隙选择不当。

2)钎輝前零件清理不净。

3)钎剂去膜作用和保护气体去氧化物作用弱。

4)钎料在钎焊时析出气体或钎料过热。

(3)钎缝夹渣产生原因:l)钎剂使用量过多或过少。

2)接头同陳.选择不当.3)钎料从接头两面填缝。

4)舒料与钎剂的熔化温度不匹配。

5)钎剂比重过大。

6)加热不均匀。

(4)钎缝开裂产生原因：1)由于异种母材的热膨胀系数不同，冷却过程中形成的内应力过大。

2)同种材料钎輝加热不均匀,造成冷却过程中收缩不一致。

3)钎料凝固时,零件相互错动。

4)钎料结晶温度间隔过大。

5)钎缝脆性过大。

(5.)母材开裂产生原因：1)母材过烧或过热。

2)钎料向每材晶间渗入,形成脆性相。

3)加热不均匀或由于刚性夹持工件而引起过大的内应力。

4)工件本身的内应力而引起的应力。

5)异种母材的热膨胀系数相差过大,而其延性义低。

6)钎料流失。

(6)钎料流失产生原因:1)钎輝温度过高,保温时问过长。

2)母材与钎料之间的作用太剧烈。

3)钎料量过大。

2、钎焊接头缺陷的检验方法钎焊接头缺陷的检验方法可分为无损检测和破坏性试验。

日常生产中广泛采用无损检测。

破坏性检测只用于重要结构的钎焊接头的抽样检验。

(1)外观检查外观检査是用肉眼或低倍放大镜检査钎焊接头的表面质量,如钎料是行項满间隙,钎缝外露的一端是否形成圆角,圆角是否均匀,表面是否光滑,是否有裂纹,气孔及其他外部缺陷。

钎焊分析报告1. 引言本报告旨在对钎焊过程进行分析，以评估钎焊接头的质量和性能。

钎焊是一种常用的金属连接方法，通过在金属表面加热并插入钎料，使钎料在金属表面融化并形成连接。

钎焊具有高强度、良好的密封性和较低的变形度等优点，在航空航天、汽车制造和电子设备等行业得到广泛应用。

本报告将对钎焊过程中的关键因素、挑战和常见问题进行分析，并提出相应的解决方案和优化建议。

2. 钎焊过程分析2.1 关键因素分析钎焊过程中的关键因素主要包括以下几个方面：2.1.1 温度控制钎焊过程中，温度控制是一个关键因素。

温度过高会导致材料烧损和变形，温度过低则无法使钎料完全融化并与基材充分结合。

因此，合理控制钎焊温度是保证焊接接头质量的关键。

2.1.2 钎料选择钎料的选择对接头的质量和性能有着重要影响。

不同的材料具有不同的熔点和流动性，选择合适的钎料可以提高接头的强度和稳定性。

2.1.3 表面处理在进行钎焊前，对金属表面进行适当的处理可以提高钎焊接头的质量。

表面处理包括清洁、去氧化和糊剂涂覆等步骤，能够消除表面污染物，提高钎料的湿润性。

2.2 挑战和常见问题分析在钎焊过程中，可能会面临以下挑战和常见问题：2.2.1 温度不均匀由于钎焊过程中的温度控制比较复杂，容易导致温度不均匀的问题。

温度不均匀会导致焊接接头强度不均匀，甚至出现裂纹等质量问题。

2.2.2 钎料不匹配选择不合适的钎料或钎料与基材不匹配，会导致接头强度不够或无法形成良好的焊缝。

钎料的选择应根据基材的性质和需求来确定，并进行充分的测试和验证。

2.2.3 气孔和夹渣在钎焊过程中，由于气体和杂质的存在，容易出现气孔和夹渣等问题。

这些缺陷会降低焊接接头的强度和密封性。

2.3 解决方案和优化建议针对上述问题，可以采取以下解决方案和优化建议：2.3.1 温度控制优化通过合理的温度控制装置，监测和控制钎焊过程中的温度变化，保证温度均匀，并避免温度过高或过低的情况。

2.3.2 钎料选择优化根据基材的性质和要求，选择合适的钎料，并进行充分的测试和验证。

铝制板翅式换热器真空钎焊缺陷与措施一、引言铝制板翅式换热器是一种常见的换热设备，其采用翅片和管道的方式来增加换热面积，提高换热效率。

在制造过程中，真空钎焊是常用的连接方式，但在实际生产中，往往会出现一些钎焊缺陷，影响设备的使用寿命和性能。

本文将针对铝制板翅式换热器真空钎焊缺陷进行分析，提出相应的解决措施。

二、铝制板翅式换热器真空钎焊缺陷1. 喷流钎焊喷流钎焊是一种高效的钎焊方式，但在操作不当的情况下容易出现喷流过大或过小的问题，导致钎焊质量不稳定，存在漏气或气泡的风险。

2. 焊接接头质量不均匀焊接接头质量不均匀是常见的真空钎焊缺陷，可能是因为操作人员技术不到位、设备不良或者材料质量不合格导致的。

3. 焊接过程中气体逸出在真空钎焊的过程中，如果未能完全排除气体，会导致气泡或者孔洞的产生，影响钎焊接头的质量。

4. 焊接接头的卷边卷边现象是指焊接接头处出现焊接材料突出或者凹陷的现象，这会影响接头的整体质量，缩短设备的使用寿命。

5. 金属流动性不佳金属在真空钎焊过程中，如果流动性不佳，会导致焊接接头的松动、断裂或者裂纹的产生，影响设备的使用寿命。

三、针对铝制板翅式换热器真空钎焊缺陷的解决措施1. 优化钎焊工艺优化钎焊工艺是解决缺陷的关键，首先要对钎焊工艺进行全面的分析和调整，根据实际情况调整喷流钎焊流量、温度、压力等参数，保证焊接质量的稳定性。

2. 提高操作人员技术操作人员是关键的环节，他们需要具备专业的技术能力和丰富的经验，才能够保证钎焊质量的稳定性。

对操作人员进行系统的培训和考核十分必要。

3. 严格的材料质量把控铝制板翅式换热器的材料质量直接关系到钎焊的质量，因此对材料的质量进行严格把控，确保材料的稳定性和可靠性。

4. 完善的检测机制建立完善的检测机制，对每一道工序进行全面的检测，及时发现和解决问题，避免缺陷的出现。

5. 严格的质量管理制度建立严格的质量管理制度，对每一批产品进行全面的检测和记录，形成完整的质量管理档案，保证产品质量的稳定性。

钎焊存在的问题及解决措施
【钎焊存在的问题及解决措施】
1. 钎焊微观非均匀性问题
钎焊接头的结合度实质上取决于钎焊材料本身，钎焊材料的微观结构非常不均匀，从而导致焊接接头的性能和使用寿命受到极大的影响。

解决措施：
(1)应选择合适的钎焊材料，一般选择带有活性剂的钎焊材料，以减少差异和提高焊接强度。

(2)采用合适的温度控制，控制焊接温度恰到好处，避免出现微观非均匀性。

(3)采用适当的锻造工艺，加热焊接接头，以实现材料的均质焊接。

2. 钎焊焊接热敏性问题
由于在焊接过程中，温度都较高，它可以对金属结构产生一定的热敏性，这样在焊接过程中就会发生金属应变，破坏其结构，从而影响焊接接头的性能和使用寿命。

解决措施：
(1)采用低温钎焊，控制焊接温度在室温以下，减轻焊接热敏性。

(2)选择低热敏性材料，例如一些高耐热合金，铝和铜等材料，可以在较低温度下焊接，同时具有良好的焊接性能。

(3)采用有效的冷却技术，比如采取正确的喷头和喷嘴设计，减
少焊接时间，以保证焊接区的温度不会过高。

铝制板翅式换热器真空钎焊缺陷与措施铝制板翅式换热器是一种常见的换热设备，广泛应用于工业领域。

真空钎焊是铝制板翅式换热器制作过程中常见的连接方法之一，但在钎焊过程中可能会出现一些缺陷。

本文将介绍铝制板翅式换热器真空钎焊的常见缺陷及相应的处理措施。

1.外泄缺陷：外泄是指换热器在运行过程中由于钎焊处产生了裂缝或孔洞等导致工作介质泄漏的现象。

外泄缺陷可能会降低换热器的工作效率，并且会造成安全隐患。

为了防止外泄缺陷，可以采取以下措施：（1）选择合适的钎焊材料和钎焊工艺，确保钎焊接头的质量。

（2）严格控制钎焊温度和气氛，避免过热或氧化等情况的发生。

（3）加强钎焊接头的检查和测试，确保质量合格。

2.分层缺陷：分层是指钎焊接头中的铝板和翅片之间出现空隙或不牢固结合的现象。

分层缺陷可能会导致换热器的换热效果降低，影响设备的正常运行。

为了避免分层缺陷，可以采取以下措施：（1）严格控制钎焊条件，确保铝板和翅片之间的密合度。

（2）增加钎焊剂的使用量，促进融化和润湿，提高钎焊接头的结合强度。

（3）进行合适的预热处理，使钎焊接头达到适当的温度。

3.焊接结构变形：在铝制板翅式换热器的真空钎焊过程中，由于热膨胀或冷缩等原因，可能会导致焊接结构产生变形。

焊接结构的变形不仅会影响换热器的换热效果，还可能导致设备的失效。

为了避免焊接结构变形，可以采取以下措施：（1）设计合理的焊接结构，减少焊接区域的应力集中。

（2）在焊接过程中采取适当的冷却措施，避免温度变化过大。

（3）在焊接过程中进行适当的加固，保持焊接结构的平衡和稳定。

铝制板翅式换热器在真空钎焊过程中可能会出现外泄缺陷、分层缺陷和焊接结构变形等问题。

为了解决这些问题，我们可以选择合适的钎焊材料和工艺，严格控制钎焊条件，增加钎焊剂的使用量，进行适当的预热处理，并设计合理的焊接结构，加强检查和测试。

通过这些措施，我们可以提高铝制板翅式换热器真空钎焊的质量，确保设备的正常运行。
