焊接接头常见外观缺陷及防止措施-王静

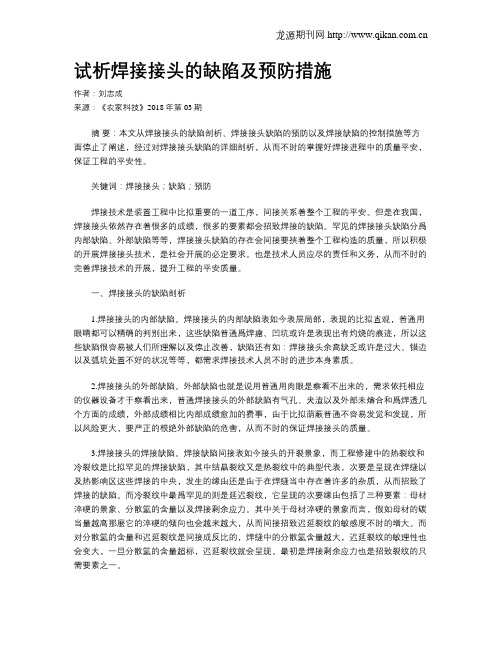

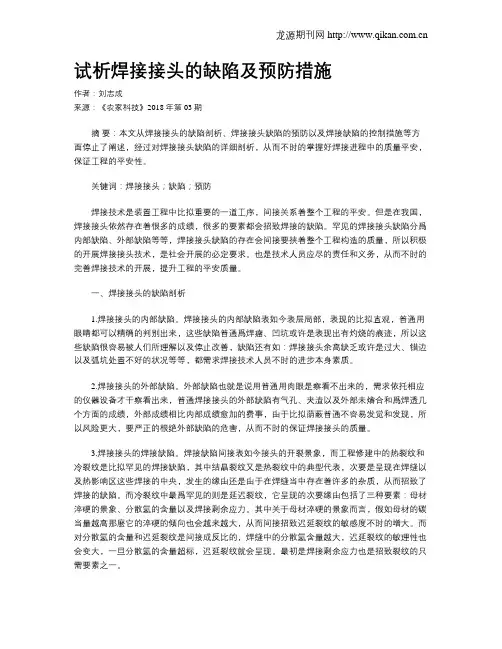

试析焊接接头的缺陷及预防措施作者：刘志成来源：《农家科技》2018年第03期摘要：本文从焊接接头的缺陷剖析、焊接接头缺陷的预防以及焊接缺陷的控制措施等方面停止了阐述，经过对焊接接头缺陷的详细剖析，从而不时的掌握好焊接进程中的质量平安，保证工程的平安性。

关键词：焊接接头；缺陷；预防焊接技术是装置工程中比拟重要的一道工序，间接关系着整个工程的平安。

但是在我国，焊接接头依然存在着很多的成绩，很多的要素都会招致焊接的缺陷。

罕见的焊接接头缺陷分爲内部缺陷、外部缺陷等等，焊接接头缺陷的存在会间接要挟着整个工程构造的质量，所以积极的开展焊接接头技术，是社会开展的必定要求。

也是技术人员应尽的责任和义务，从而不时的完善焊接技术的开展，提升工程的平安质量。

一、焊接接头的缺陷剖析1.焊接接头的内部缺陷。

焊接接头的内部缺陷表如今表层局部，表现的比拟直观，普通用眼睛都可以精确的判别出来，这些缺陷普通爲焊瘤、凹坑或许是表现出有灼烧的痕迹，所以这些缺陷很容易被人们所理解以及停止改善，缺陷还有如：焊接接头余高缺乏或许是过大、错边以及弧坑处置不好的状况等等，都需求焊接技术人员不时的进步本身素质。

2.焊接接头的外部缺陷。

外部缺陷也就是说用普通用肉眼是察看不出来的，需求依托相应的仪器设备才干察看出来，普通焊接接头的外部缺陷有气孔、夹渣以及外部未熔合和爲焊透几个方面的成绩，外部成绩相比内部成绩愈加的费事，由于比拟荫蔽普通不容易发觉和发现，所以风险更大，要严正的根绝外部缺陷的危害，从而不时的保证焊接接头的质量。

3.焊接接头的焊接缺陷。

焊接缺陷间接表如今接头的开裂景象，而工程修建中的热裂纹和冷裂纹是比拟罕见的焊接缺陷，其中结晶裂纹又是热裂纹中的典型代表，次要是呈现在焊缝以及热影响区这些焊接的中央，发生的缘由还是由于在焊缝当中存在着许多的杂质，从而招致了焊接的缺陷。

而冷裂纹中最爲罕见的则是延迟裂纹，它呈现的次要缘由包括了三种要素：母材淬硬的景象、分散氢的含量以及焊接剩余应力。

焊接缺陷及防止措施1、外观缺陷外观缺陷均属于操作技术不良而产生的缺陷，与焊条、母材钢种及结构形状关系不大。

（1）咬边咬边是在沿着焊趾的母材部位上被电弧烧熔而形成的凹陷或沟槽，造成咬边的主要原因，是由于焊接时选用了过大的焊接电流、电弧过长及角度不当。

一般在平焊时较少出现。

在立、横、仰焊时，如电流较大，由于运条时在坡口两侧停留时间较短，在焊缝中间停留时间长了些，使焊缝中间的铁水温度过高而下坠，两侧的母材金属被电弧吹去而未填满熔池所致。

焊条角度不当时亦能产生咬边。

防止措施：1）选用合适的电流，避免电流过大；2）操作时电弧不要拉的过长；3）焊条摆动时在坡口边缘运条稍慢些，停留时间稍长些，在中间运条速度要快些；4）焊条角度适当。

（2）焊瘤焊瘤是焊接过程中，熔化金属流淌到焊缝以外未熔化的母材上所形成的金属瘤，焊瘤是由于熔池温度过高，使液体金属凝固较慢，在自重作用下下坠而形成。

在立、横、仰焊时较常见，在平焊对接时，第一层背面有时也可产生焊瘤。

1）仰焊采用一般的酸性焊条焊仰焊对接接头，第一层采用灭弧焊法时，常因灭弧与焊接时间掌握不当，使熔池温度过高而产生焊瘤。

在以后几层焊接时，如电流较大，焊条在坡口边缘两侧的运条速度太快，而在中间较慢，并且前进速度稍低时，使中间的熔化金属温度过高，凝固得较慢，由自重引起铁水下坠而产生焊瘤；电弧如拉得过长，使母材温度升高亦促使焊瘤的形成；相反，电流过小时，为了使母材熔合良好，又不得不降低焊接速度，亦易使熔池中心温度过高而引起铁水下坠。

防止措施主要是应严格掌握熔池温度，不能过高。

①选用比平焊小5%—10%的电流，但亦不能过小。

②焊条的左右摆动应中间走快些，两侧稍慢些，在边缘应稍停留一下（稳弧动作）③电弧压短些。

④在对接焊第一层时，要注意熔池温度，密切观察熔池形状。

如已有下坠现象，应立即灭弧，让熔池温度稍微下降，再引弧焊接。

此法亦可用在其他几层的焊接之中。

2）立焊①立焊对接打底层要求单面焊双面成形时，为了得到较好的焊缝，常由于对熔池温度掌握不当而在正面及背面产生焊瘤。

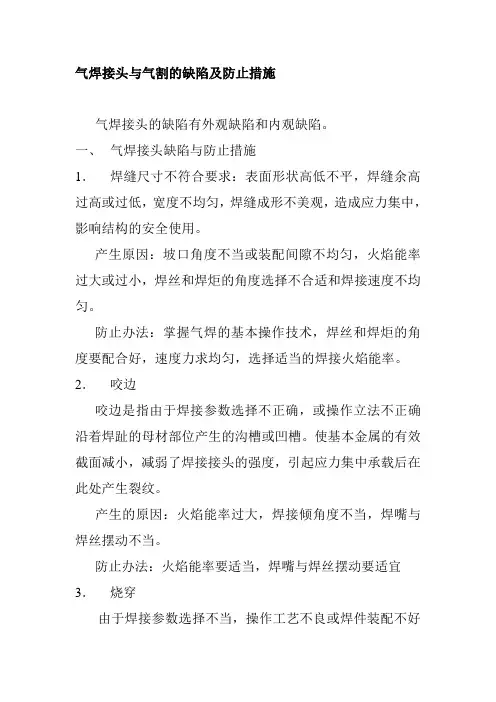

气焊接头与气割的缺陷及防止措施气焊接头的缺陷有外观缺陷和内观缺陷。

一、气焊接头缺陷与防止措施1．焊缝尺寸不符合要求：表面形状高低不平，焊缝余高过高或过低，宽度不均匀，焊缝成形不美观，造成应力集中，影响结构的安全使用。

产生原因：坡口角度不当或装配间隙不均匀，火焰能率过大或过小，焊丝和焊炬的角度选择不合适和焊接速度不均匀。

防止办法：掌握气焊的基本操作技术，焊丝和焊炬的角度要配合好，速度力求均匀，选择适当的焊接火焰能率。

2．咬边咬边是指由于焊接参数选择不正确，或操作立法不正确沿着焊趾的母材部位产生的沟槽或凹槽。

使基本金属的有效截面减小，减弱了焊接接头的强度，引起应力集中承载后在此处产生裂纹。

产生的原因：火焰能率过大，焊接倾角度不当，焊嘴与焊丝摆动不当。

防止办法：火焰能率要适当，焊嘴与焊丝摆动要适宜3．烧穿由于焊接参数选择不当，操作工艺不良或焊件装配不好等原因造成熔化金属自坡口背面流出，形成的穿孔现象为烧穿。

影响焊缝的外观质量，焊缝的强度减弱。

产生的原因：火焰能率过大，焊接速度过慢，装配间隙太大。

防止方法：合适的焊接速度和火炉能率。

4．焊瘤焊接过程中熔化金属熔敷在未熔化的基本金属上所形成的金属瘤为焊瘤。

不仅影响焊缝外表美观，焊瘤下面有未焊透缺陷，造成应力集中。

产生原因：火焰能率太大，焊接速度过慢，焊件装配间隙太大，焊丝和蔼焊炬角度不当等。

防止方法：焊件装配间隙不能太大。

5．夹渣焊渣残留于焊缝金属中的现象为焊渣。

对接头的性能影响很大，因夹渣多数呈不规则的多边形，尖角会引起很大的应力集中，导致裂纹的产生。

产生的原因：工件边缘未清理干净，熔化金属和熔渣所得热量不足，流动性低，熔化金属凝固速度快，熔渣来不及浮出，焊丝和焊炬角度不当等。

防止办法：清除焊件边缘铁透和油污，选择合适的火焰能率，注意熔渣的法动方向，调节器整焊丝和焊炬的角度。

6．未焊透接头根部未完全熔透现象为未焊透降低焊接接头的力学性能，形成应力集中点，旨起裂纹。

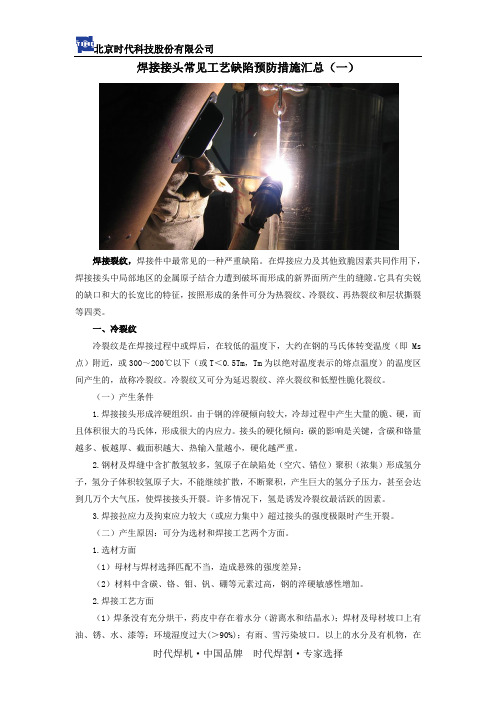

焊接接头常见工艺缺陷预防措施汇总（一）焊接裂纹，焊接件中最常见的一种严重缺陷。

在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙。

它具有尖锐的缺口和大的长宽比的特征，按照形成的条件可分为热裂纹、冷裂纹、再热裂纹和层状撕裂等四类。

一、冷裂纹冷裂纹是在焊接过程中或焊后，在较低的温度下，大约在钢的马氏体转变温度（即Ms 点）附近，或300～200℃以下（或T＜0.5Tm，Tm为以绝对温度表示的熔点温度）的温度区间产生的，故称冷裂纹。

冷裂纹又可分为延迟裂纹、淬火裂纹和低塑性脆化裂纹。

（一）产生条件1.焊接接头形成淬硬组织。

由于钢的淬硬倾向较大，冷却过程中产生大量的脆、硬，而且体积很大的马氏体，形成很大的内应力。

接头的硬化倾向：碳的影响是关键，含碳和铬量越多、板越厚、截面积越大、热输入量越小，硬化越严重。

2.钢材及焊缝中含扩散氢较多，氢原子在缺陷处（空穴、错位）聚积（浓集）形成氢分子，氢分子体积较氢原子大，不能继续扩散，不断聚积，产生巨大的氢分子压力，甚至会达到几万个大气压，使焊接接头开裂。

许多情况下，氢是诱发冷裂纹最活跃的因素。

3.焊接拉应力及拘束应力较大（或应力集中）超过接头的强度极限时产生开裂。

（二）产生原因：可分为选材和焊接工艺两个方面。

1.选材方面（1）母材与焊材选择匹配不当，造成悬殊的强度差异；（2）材料中含碳、铬、钼、钒、硼等元素过高，钢的淬硬敏感性增加。

2.焊接工艺方面（1）焊条没有充分烘干，药皮中存在着水分（游离水和结晶水）；焊材及母材坡口上有油、锈、水、漆等；环境湿度过大(＞90%)；有雨、雪污染坡口。

以上的水分及有机物，在焊接电弧的作用下分解产生H，使焊缝中溶入过饱和的氢。

（2）环境温度太低；焊接速度太快；焊接线能量太少。

会使接头区域冷却过快，造成很大的内应力。

（3）焊接结构不当，产生很大的拘束应力。

（4）点焊处已产生裂纹，焊接时没有铲除掉；咬边等应力集中处引起焊趾裂纹；未焊透等应力集中处引起焊根裂纹；夹渣等应力集中处引起焊缝中裂纹。

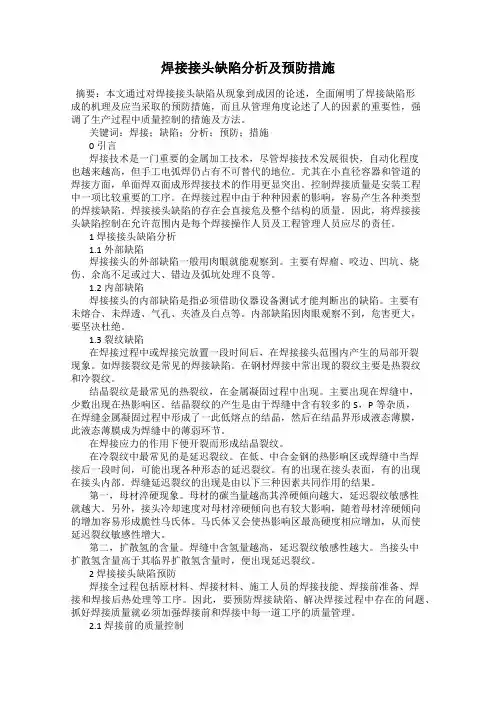

焊接接头缺陷分析及预防措施摘要：本文通过对焊接接头缺陷从现象到成因的论述，全面阐明了焊接缺陷形成的机理及应当采取的预防措施，而且从管理角度论述了人的因素的重要性，强调了生产过程中质量控制的措施及方法。

关键词：焊接；缺陷；分析；预防；措施0引言焊接技术是一门重要的金属加工技术，尽管焊接技术发展很快，自动化程度也越来越高，但手工电弧焊仍占有不可替代的地位。

尤其在小直径容器和管道的焊接方面，单面焊双面成形焊接技术的作用更显突出。

控制焊接质量是安装工程中一项比较重要的工序。

在焊接过程中由于种种因素的影响，容易产生各种类型的焊接缺陷。

焊接接头缺陷的存在会直接危及整个结构的质量。

因此，将焊接接头缺陷控制在允许范围内是每个焊接操作人员及工程管理人员应尽的责任。

1 焊接接头缺陷分析1.1 外部缺陷焊接接头的外部缺陷一般用肉眼就能观察到。

主要有焊瘤、咬边、凹坑、烧伤、余高不足或过大、错边及弧坑处理不良等。

1.2 内部缺陷焊接接头的内部缺陷是指必须借助仪器设备测试才能判断出的缺陷。

主要有未熔合、未焊透、气孔、夹渣及白点等。

内部缺陷因肉眼观察不到，危害更大，要坚决杜绝。

1.3 裂纹缺陷在焊接过程中或焊接完放置一段时间后，在焊接接头范围内产生的局部开裂现象。

如焊接裂纹是常见的焊接缺陷。

在钢材焊接中常出现的裂纹主要是热裂纹和冷裂纹。

结晶裂纹是最常见的热裂纹，在金属凝固过程中出现。

主要出现在焊缝中，少数出现在热影响区。

结晶裂纹的产生是由于焊缝中含有较多的S，P等杂质，在焊缝金属凝固过程中形成了一此低熔点的结晶，然后在结晶界形成液态薄膜，此液态薄膜成为焊缝中的薄弱环节。

在焊接应力的作用下便开裂而形成结晶裂纹。

在冷裂纹中最常见的是延迟裂纹。

在低、中合金钢的热影响区或焊缝中当焊接后一段时间，可能出现各种形态的延迟裂纹。

有的出现在接头表面，有的出现在接头内部。

焊缝延迟裂纹的出现是由以下三种因素共同作用的结果。

第一，母材淬硬现象。

母材的碳当量越高其淬硬倾向越大，延迟裂纹敏感性就越大。

常见焊接缺‎陷及防止措‎施(一) 未焊透【1】产生原因：（1）由于坡口角‎度小，钝边过大，装配间隙小‎或错口；所选用的焊‎条直径过大‎，使熔敷金属‎送不到根部‎。

（2）焊接电源小‎，远条角度不‎当或焊接电‎弧偏向坡口‎一侧；气焊时，火焰能率过‎小或焊速过‎快。

（3）由于操作不‎当，使熔敷金属‎未能送到预‎定位臵，号者未能击‎穿形成尺寸‎一定的熔孔‎。

（4）用碱性低氢‎型焊条作打‎底焊时，在平焊接头‎部位也容易‎产生未焊透‎。

主要是由于‎接头时熔池‎溢度低，或采用一点‎法以及操作‎不当引起的‎。

【2】防止措施：（1）选择合适的‎坡口角度，装配间隙及‎钝边尺寸并‎防止错口。

（2）选择合适的‎焊接电源，焊条直径，运条角度应‎适当；气焊时选择‎合适的火焰‎能率。

如果焊条药‎皮厚度不均‎产生偏弧时‎，应及时更换‎。

（3）掌握正确的‎焊接操作方‎法，对手工电弧‎焊的运条和‎气焊，氩弧焊丝的‎送进应稳，准确，熟练地击穿‎尺寸适宜的‎熔孔，应把熔敷金‎属送至坡口‎根部。

（4）用碱性低氢‎型焊条焊接‎16MN尺‎寸钢试板，在平焊接关‎时，应距离焊缝‎收尾弧？10～15MM的‎焊缝金属上‎引弧；便于使接头‎处得到预热‎。

当焊到接头‎部位时，将焊条轻轻‎向下一压，听到击穿的‎声音之后再‎灭弧，这样可消除‎接头处的未‎焊透。

如果将接头‎处铲成缓坡‎状，效果更好。

(二) 未熔合【1】产生原因：（1）手工电弧焊‎时，由于运条角‎度不当或产‎生偏弧，电弧不能良‎好地加热坡‎口两侧金属‎，导致坡口面‎金属未能充‎分熔化。

（2）在焊接时由‎于上侧坡口‎金属熔化后‎产生下坠，影响下侧坡‎口面金属的‎加热熔化，造成“冷接”。

（3）横接操作时‎，在上、下坡口面击‎穿顺序不对‎，未能先击穿‎下坡口后击‎穿上坡口，或者在上、下坡口面上‎击穿熔孔位‎臵未能错开‎一定的距离‎，使上坡口熔‎化金属下坠‎产生粘接，造成未熔合‎。

（4）气悍时火焰‎能率小，氩弧焊时电‎弧两侧坡口‎的加热不均‎，或者坡口面‎存在污物等‎。

焊接缺陷产生原因及防止措施焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。

这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

一缺陷名称：气孔（blowhole）(1)焊条不当或干燥.(2)焊件存有水分、油污或锈.(3)冲压速度太快.(4)电流太弱.(5)电弧长度不适宜.(1)选用适当的焊条并注意烘干.(2)焊接前清洁被焊部份.(3)减少冲压速度,并使内部气体难逸(4)使用厂商建议适当电流.(6)施行适当的预热工作.(6)焊件厚度小,金属加热过速.(5)调整适度电弧长度.(1)母材不洁.(2)焊丝存有锈或焊药干燥.(3)点焊不当,焊丝挑选不当.(1)焊接前注意清洁被焊部位.(2)选用适当的焊丝并注意保持干燥.(3)点焊焊道不得有缺陷,同时要清洁(4)减小干伸长度,调整适当气体流(4)干伸长度太短,co2气体保与整洁,且采用焊丝尺寸必须适度.co2气体(5)风速较大,无挡风装置.(5)安装挡风设备.(7)注意清除喷嘴处焊渣,并涂以飞溅(8)co2纯度为99.98%以上,水分为0.005%以下.维护焊接(6)冲压速度太快,加热快速.体乱流.别含水分).(7)火花溅黏在燃烧室,导致气(6)减少速度并使内部气体逸出.(8)气体纯度不当,不含杂物多(特粘附避免剂,以缩短燃烧室寿命.(1)焊缝有锈、氧化膜、油脂等(1)焊缝需研磨或以火焰烧除,再以钢有机物的杂质.(2)焊剂潮湿.(3)焊剂受污染.(4)焊接速度过快.(5)焊剂高度不足.(2)约须要300℃潮湿(3)注意焊剂的储存及焊接部位附近地区的洁净,以免杂物混进.(4)降低焊接速度.(6)焊剂高度过小,并使气体难于(5)焊剂出口橡皮管口必须调整低些.逸出(特别在焊剂粒度细的情(6)焊剂出口橡皮管要调整低些,在自形).(7)焊丝锈蚀或沾满油污.动焊接情形适当高度30-40mm.(7)换用洁净焊丝.c+).(8)极性不适当(特别在对接时(8)将直流正接(dc-)改为直流反接(d受到污染可以产生气孔).(1)减压表冷却,气体无法流出.(1)气体调节器无附电热器时,要加装(2)喷嘴被火花飞溅物堵塞.电热器,同时检查表之流量.(2)经常清除喷嘴飞溅物.并且涂以飞(3)焊丝有油、锈.溅附着防止剂.(3)焊丝储藏或加装焊丝时不容跌破(1)电压过高.(2)焊丝注重长度过短.(1)降低电压.(2)依各种焊丝表明采用.(4)增加拖拽角至约0-20°.(5)调整适度.自保护药(3)钢板表面有锈蚀、油漆、水(3)焊前清除干净.芯焊丝分.(4)焊枪拖拽角弯曲太多.(5)卢瓦龙县速度太快,尤其斜焊接.二缺陷名称咬边（undercut)(1)电流太弱.(2)焊条不适宜.(3)电弧过长.(4)操作方法不当.(5)母材污秽.(6)母材失灵.(1)使用较低电流.(2)采用适度种类及大小之焊条.(3)维持适度的弧长.(4)采用正确的角度,较慢的速度,较短的电弧及狭窄的运转法.(5)清除母材油渍或锈.(6)使用直径较小之焊条.(1)电弧过长,冲压速度太快.(1)降低电弧长度及速度.(2)角焊时,焊条对准部位不正(2)在水平角焊接时,焊丝边线应离交点道二边填补不足产生咬边.(3)立焊转动或操作方式不当,并使焊接(3)废止操作方法.三缺陷名称：夹渣（slaginclusion)冲压方式出现原因(1)前层焊渣未完全清除.(1)彻底清除前层焊渣.(2)使用较低电流.(3)提升冲压速度.(4)增加焊条转动宽度.(5)废止适度坡口角度及间隙.(1)尽可能将焊接件置放水平边线.(2)特别注意每道焊道之洁净.(4)提升冲压速度(2)焊接电流太低.(3)焊接速度太慢.(4)焊条摆动过宽.(5)焊缝组合及设计不良.(1)母材倾斜(下坡)使焊渣超co2气体整洁.(2)前一道焊接后,焊渣未清洁(3)增加电流和焊速,使焊渣容易浮起.电弧焊(3)电流过大,速度慢,焊着量(4)用前进法焊接,开槽内焊渣(1)冲压方向朝母材弯曲方向,(1)冲压移向恰好相反方向冲压,或将母材因此焊渣流动超前.尽可能改成水平方向焊接.(2)多层冲压时,凹槽下受焊丝(2)凹槽侧面和焊丝之间距离,最少必须溶入,焊丝过于靠近开槽的侧大于焊丝直径以上.边.(3)在冲压起点存有导板处易产(3)导板厚度及开槽形状,需与母材相(4)提升冲压电流,并使残余焊渣难熔(4)电流过小,第二层间有焊渣化.存留,在冲压薄板时难产生(5)减少冲压电流及冲压速度.裂纹.(6)最后完成层电弧电压过高,(6)增大电压或提升焊速,必要时盖面(5)焊接速度过低,使焊渣超前.层由单道焊改为多道焊接.使游离焊渣在焊道端头产生弄卷.(1)电弧电压过低.(2)焊丝摆弧不当.(3)焊丝伸出过长.(4)电流过高,冲压速度过慢.(5)第一道焊渣,未充份去除.(6)第一道融合不当.(7)坡口太窄小.(1)调整适当.(2)加多练习.(3)依各种焊丝采用表明.(4)调整冲压参数.(5)全然去除(6)使用适当电压,注意摆弧.(7)改正适当坡口角度及间隙.自维护药芯焊丝焊接方式发生原因(1)前层焊渣未全然去除.(1)彻底清除前层焊渣.(2)采用较高电流.(3)提高焊接速度.(4)减少焊条摆动宽度.(5)改正适当坡口角度及间隙.(1)尽可能将焊件放置水平位置.(2)注意每道焊道之清洁.(4)提高焊接速度(2)冲压电流太低.(3)冲压速度很慢.(4)焊条转动过阔.(5)焊缝女团及设计不当.(1)母材弯曲(下坡)并使焊渣逊于co2气体干净.(2)前一道冲压后,焊渣未洁净(3)减少电流和焊速,并使焊渣难浮.电弧焊(3)电流过小,速度慢,焊着量(4)用行进法冲压,凹槽内焊渣(1)焊接方向朝母材倾斜方向,(1)焊接改向相反方向焊接,或将母材因此焊渣流动全面性.尽可能换成水平方向冲压.(2)多层焊接时,开槽面受焊丝(2)开槽侧面和焊丝之间距离,最少要渗入,焊丝过分紧邻凹槽的侧大于焊丝直径以上.边.(3)在焊接起点有导板处易产(3)导板厚度及凹槽形状,而因母材二者(4)提高焊接电流,使残留焊渣容易熔(4)电流过大,第二层间有焊渣化.留存,在焊接薄板时容易产生(5)增加焊接电流及焊接速度.裂纹.(6)最后顺利完成层电弧电压过低,(6)减小电压或提高焊速,必要时盖面(5)冲压速度过高,并使焊渣全面性.层由单道焊接改成多道冲压.使得游离焊渣在焊道端头产生搅卷.(1)电弧电压过高.(2)焊丝挂弧不当.(3)焊丝张开过长.(4)电流过低,焊接速度过慢.(5)第一道焊渣,未充分清除.(6)第一道结合不良.(7)坡口太狭窄.(1)调整适度.(2)加多练.(3)依各种焊丝使用说明.(4)调整焊接参数.(5)完全清除(6)采用适度电压,特别注意挂弧.(7)废止适度坡口角度及间隙.自保护药芯焊丝(1)焊条采用不当.(2)电流太低.(1)选用较具渗透力的焊条.(2)使用适当电流.(3)改用适当焊接速度.手工(3)冲压速度太快温度下降不电弧焊够,又进行速度太慢电弧冲力(4)增加开槽度数,增加间隙,并减少根被焊渣所抵挡,无法给与母材.深.(4)焊缝设计及组合不正确.(1)电弧过大,冲压速度过高.(2)电弧过长.(3)凹槽设计不当.(1)增加焊接电流和速度.(2)降低电弧长度.(3)减少凹槽度数.减少间隙增加根深.五缺陷名称：裂纹（crack)(1)焊件所含过低的碳、锰等再分(1)采用高氢系焊条.(2)焊条品质不良或潮湿.(3)焊缝拘束应力过大.(4)母条材质含硫过高不适于(2)采用适合焊条,并特别注意潮湿.(3)改进结构设计,特别注意冲压顺序,焊接接后进行热处理.(4)防止采用不当钢材.(5)冲压时需考量预演或后热.(6)预演母材,焊接后缓冷.(7)采用适度电流.(8)首道焊接之焊着金属须充分抵抗(5)施工准备工作严重不足.(6)母材厚度较大,冷却过速.(7)电流太强.(8)首道焊道严重不足抵抗膨胀应当(1)开槽角度过小,在大电流焊(1)注意适当开槽角度与电流的配合,直奔时,产生梨形和焊道裂纹.(2)母材含碳量和其它合金量必要时必须加强凹槽角度.(2)采用含碳量低的焊条.(3)第一道焊着金属须充份能够抵抗交(4)改进结构设计,特别注意冲压顺序,焊接(5)特别注意焊丝留存.(6)特别注意焊件女团之精度.过高(焊道及热影区).小.过强.(5)焊丝干燥,氢气入侵焊道.(3)多层焊接时,第一层焊道过缩应力.(4)冲压顺序不当,产生拘束力后展开热处理.(6)套板密接不良,形成高低不(7)注意正确的电流及焊接速度.平,并致应力集中.(7)因第一层焊接量过多,冷却缓慢(不锈钢,铝合金等).(1)对焊缝母材所用的焊丝和(1)采用含锰量较低的焊丝,在母材含(2)冲压电流及电压须要减少,冲压速度焊剂之配合不适当(母材含碳碳量多时,要有预热之措施.量过大,焊丝金属含锰量太少).(3)焊丝含碳、硫量过大.(4)在多层冲压之第一层所生降低,母材需加热措施.(4)第一层焊道之焊着金属须充份抵(2)焊道急速冷却,使热影响区(3)更换焊丝.(5)将冲压电流及冲压速度降低,发生改变焊道力,不足抵抗收缩应力.(5)在角焊时过浅的扩散或偏(6)注意规定的施工方法,并予焊接操析.作施工指导.(6)焊接施工顺序不正确,母材(7)焊道宽度与深度的比例约为1：1：六瑕疵名称：变形（distortion）焊接方式发生原因手焊、co(1)冲压层数太多.(2)冲压顺序不当.(3)施工准备工作严重不足.(4)母材加热过速.(5)母材失灵.(薄板)(6)焊缝设计不当.(7)焊着金属过多.(8)束缚方式不的确.(1)使用直径较大之焊条及较高电流.(3)冲压前,采用夹具将焊接件紧固以免护焊、自保护药芯焊丝焊接、自动埋弧焊接.(4)防止加热过速或预演母材.(5)采用穿透力高之焊材.(6)增加焊缝间隙,增加凹槽度数.(7)特别注意冲压尺寸,不并使焊道过小.(8)特别注意避免变形的紧固措施.(2)操作方法不适.(2)使用光滑适度之速度及冲压顺序.(4)减少电流.(5)多加练习.(6)更改导电嘴.(7)维持的定短、娴熟.焊道外观形(3)焊接电流过高,焊条直径过(3)选用适当电流及适当直径的焊接.状不良(bad粗.appearanc(4)焊件失灵.(5)焊道内,熔填方法不良.(6)导电嘴磨耗.(7)焊丝伸出长度不变.(1)使用焊条不当.(2)焊条潮湿.(3)母材冷却过速.(1)采用适度焊条,例如无法消解时用高(2)使用干燥过的焊条.(3)降低冲压速度,防止急冷,最出色施予凹痕(pit)(4)焊条不洁及焊件的偏析.(5)焊件含碳、锰成分过低.(4)使用良好低氢型焊条.(5)使用盐基度较高焊条.(1)在直流电焊接时,焊件所生磁(1)·电弧偏向一方复置一地线.场不均,使电弧偏向.(2)接地线边线不尽如人意.(3)焊枪拖拽角太大.(4)焊丝张开长度太短.(5)电压太高,电弧太长.(6)电流太大.(7)冲压速度太快.·正对偏向一方焊接.·采用短电弧.·改正磁场使趋均一.·改用交流电焊(2)调整接地线位置.(3)减小焊枪拖曳角.(4)增长焊丝伸出长度.(5)降低电压及电弧.(6)调整使用适当电流.(7)焊接速度变慢.偏弧(arcbl(1)在有开槽焊接时,电流过大.(1)降低电流.(2)因开槽不良焊缝间隙太大.(2)减少焊缝间隙.(1)导电嘴磨损,焊丝输出产生(1)将焊接导电嘴换新使用.焊道不光滑左右摇摆.(2)焊枪操作不熟练.(1)电流过大,焊接速度太慢.(2)多提操作方式练.(1)选用正确电流及焊接速度.(2)提高电弧长度.(3)焊丝不可离交点太远.(2)电弧太短,焊道低.(3)焊丝对准边线不适度.(角(2)电弧太长.(3)电流太高或太低.(2)采用较短之电弧.(3)采用适度之电流.(4)调整适度.(5)依各种焊丝使用说明.(7)注意仓库保管条件.(8)修理,平日注意保养.(1)使用适度的长度,比如实心焊丝在火花飞溅过(4)电弧电压太高或太低.(5)焊丝注重过长.(7)焊丝过度经久耐用.(8)焊机情况不当.(1)焊丝张开过长.(6)焊枪倾斜过度,拖曳角太大.(6)尽可能保持垂直,避免过度倾斜.(2)焊丝歪曲.(3)直线操作方式不当.大电流时伸出长20-25mm.在自保护焊接时伸出长度约为40-50mm.(2)更改崭新焊丝或将歪曲不予校正.(3)在直线操作方式时,焊枪必须维持横向.(1)焊枪前端之导电嘴比焊丝(1)焊丝心径必须与导电嘴配合.(2)更换导电嘴.(3)将焊丝卷曲拉直.(4)将输送机轴助威,并使调头杀菌.(5)更改运送轮.(6)压力要适当,太松送线不良,太紧焊(2)导电嘴出现磨损.(3)焊丝出现卷曲.(4)焊丝输送机调头不顺遂.(5)焊丝运送轮子沟槽磨损.(6)冷却轮子压入不当.(7)导管接点阻力太大.(7)导管弯曲过大,调整减少弯曲量.燃烧室与母材(1)燃烧室,导管或导电嘴间出现(1)火花溅物粘及燃烧室过多须除去,间出现电弧短路.(1)冷却水不能充分流出.或是采用焊枪存有绝缘维护之陶瓷管.(1)冷却水管不通,如冷却水管阻塞,必焊枪燃烧室过(2)电流过小.须清除使水压提升流量正常.(2)焊枪采用在允许电流范围及采用(1)导电嘴与母材间的距离过(1)采用适度距离或稍为短些去起至弧,焊丝粘住导短.(2)导管阻力过小,送来线不当.(3)电流太小,电压太大.然后调整到适当距离.(2)去除导管内部,CX600X稳定运送.(3)调整适度电流,电压值.典型缺陷照片－焊穿－。

焊接常见的质量缺陷及防治措施焊接工程上存在的质量缺陷主要包括以下几个方面：•凡是肉眼或低倍放大镜能看到的且位于焊缝表面的缺陷，如咬边（咬肉）、焊瘤、弧坑、表面气孔、夹渣、表面裂纹、焊缝位置不合理等称为外部缺陷•而必须用破坏性试验或专门的无损检测方法才能发现的内部气孔、夹渣、内部裂纹、未焊透、未溶合等称为内部缺陷。

•但常见的多是焊后不清理焊渣和飞溅物以及不清理的焊疤。

凡是肉眼或低倍放大镜能看到的且位于焊缝表面的缺陷，如咬边（咬肉）、焊瘤、弧坑、表面气孔、夹渣、表面裂纹、焊缝位置不合理等称为外部缺陷而必须用破坏性试验或专门的无损检测方法才能发现的内部气孔、夹渣、内部裂纹、未焊透、未溶合等称为内部缺陷。

但常见的多是焊后不清理焊渣和飞溅物以及不清理的焊疤。

焊缝尺寸不符规范要求现象：焊缝在检查中焊缝的高度过大或过小；或焊缝的宽度太宽或太窄，以及焊缝和母材之间的过渡部位不平滑、表面粗糙、焊缝纵、横向不整齐，还有在角焊缝部位焊缝的下凹量过大。

展开剩余94%原因：•焊缝坡口加工的平直度较差，坡口的角度不当或装配间隙大小不均等而引起的。

•焊接中电流过大，使焊条熔化过快，控制焊缝成形困难，电流过小，在焊接引弧时会使焊条产生“粘合现象”，造成焊不透或焊瘤。

•焊工操作熟练程不够，运条方法不当，如过快或过慢，以及焊条角度不正确。

•埋弧自动焊过程，焊接工艺参数选择不当。

焊缝坡口加工的平直度较差，坡口的角度不当或装配间隙大小不均等而引起的。

焊接中电流过大，使焊条熔化过快，控制焊缝成形困难，电流过小，在焊接引弧时会使焊条产生“粘合现象”，造成焊不透或焊瘤。

焊工操作熟练程不够，运条方法不当，如过快或过慢，以及焊条角度不正确。

埋弧自动焊过程，焊接工艺参数选择不当。

防治措施：•按设计要求和焊接规范的规定加工焊缝坡口，尽量选用机械加工以使坡口角度和坡口边缘的直线度和坡口边缘的直线度达到要求，避免用人工气割、手工铲削加工坡口。

在组对时，保证焊缝间隙的均匀一致，为保证焊接质量打下基础。

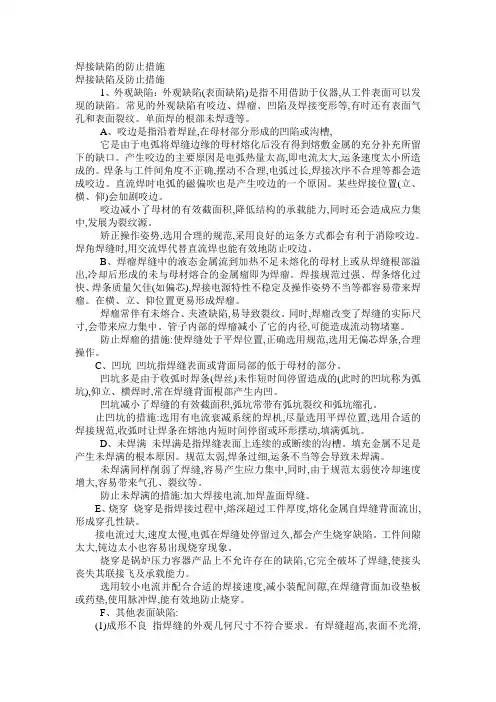

焊接缺陷的防止措施焊接缺陷及防止措施1、外观缺陷：外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。

常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。

单面焊的根部未焊透等。

A、咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽,它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。

产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。

焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。

直流焊时电弧的磁偏吹也是产生咬边的一个原因。

某些焊接位置(立、横、仰)会加剧咬边。

咬边减小了母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。

矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。

焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。

B、焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。

焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。

在横、立、仰位置更易形成焊瘤。

焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。

同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。

管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。

防止焊瘤的措施:使焊缝处于平焊位置,正确选用规范,选用无偏芯焊条,合理操作。

C、凹坑凹坑指焊缝表面或背面局部的低于母材的部分。

凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑),仰立、横焊时,常在焊缝背面根部产生内凹。

凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。

止凹坑的措施:选用有电流衰减系统的焊机,尽量选用平焊位置,选用合适的焊接规范,收弧时让焊条在熔池内短时间停留或环形摆动,填满弧坑。

D、未焊满未焊满是指焊缝表面上连续的或断续的沟槽。

焊接中常见的缺陷及防治措施A、外部缺陷一、焊缝成型差1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。

2、原因分析焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。

3、防治措施⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。

⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。

⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。

⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。

4、治理措施⑴加强焊后自检和专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。

二、焊缝余高不合格1、现象管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。

2、原因分析焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。

3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢；⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条（枪）角度。

4、治理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨和补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。

三、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于3㎜。

2、原因分析焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。
