当前位置：文档之家 › 菱镁制品养护机理与养护工艺研究及生产实践

菱镁制品养护机理与养护工艺研究及生产实践

  • 格式：pdf
  • 大小：522.59 KB
  • 文档页数：4

发 挥 的 很 快 ， 工 厂 产 品 的 乍 产 周 期 缩 短 ， 本 来 是 好 使 这
现 象 ， 这 …过 程 必 须 加 强 严 格 的 控 制 ， 果 控 制 不 好 但 如
会 造 成 大 量 的 废 品 。原 因 有 两 个 方 面 ： 菱 镁 水 泥 硬 化 过 程 是 一 个 显 著 的 体 积 膨 胀 过 ｌ ，如 果 硬 化 过 程 进 程 行 的 太 急 促 。 产 生 很 大 结 晶 膨 胀 内 庸 力 ， 为 内部 结 会 成 构 破 坏 的 隐 患 。 ② 成 型 制 品 料 浆 中 含 有 大 量 的 水 分 和 空 气 。水 的 热 膨 胀 系 数 为 （ ２ ￣ ４ Ｘｌ ， 空 气 为 ５ ０ ６ ０） ０
用 ， 镁 制 品 的 养 护 方 法 有 自然 养 护 、 热 养 护 、 潮 菱 干 保 控 温 养 护 等 诸 多 工 艺 方 法 。 为 促 进 菱 镁 行 业 的 技 术 发
的 上 升 必 然 促 使 硬 化 反 应 的 速 度 加 快 。使 温 度 上 升 和
硬 化 反 应 速 度 加 快 ， 相 产 生 连 锁 反 应 ， 制 品 的 强 度 互 使
据 可 以充 分 显示出这 一突 出特点 。 表 １ 菱 镁水 泥硬 化 过 程 的放 热 量与 放 热 速 率
３ ６ ｘ１ ， 和 窄 气 具 有 如 此 高 的 热 膨 胀 系 数 ， 品 ６０ ０ 水 制 本 体 温 度 的 迅 速 升 高 ， 导 致 『部 很 大 的 热 膨 胀 应 力 。 会 ＾ 】
硬 化相种 类
！
７ ｇ 鲤 Ｋ 垫 ： ！
水化热 放热率 水化热 放热率 水化热 放热率 水化热 放热率
性 ，曾 进 行 了 在 各 种 温 度 条 件 下 硬 化 的 菱 镁 水 泥 硬 化 结 晶 相 的 检 验 ， 果 见 表 ２ 结 。
表 ２ 菱 镁 水 泥硬 化 相 与 温 度 的 相 关 性 般 菱 镁 制 品 胶 结 料 中 Ｍｇ 与 Ｍｇ 的 分 子 比 Ｏ Ｃ１
Ｊ Ｍｇ 是 硅 酸 盐 水 泥 ２ 儋・ Ｏ， ８ｄ放 热 量 的 ３５倍 从 放 热 ．
速 率 上 分 析 ， ｄ达 到 ６ ％ ， 而 硅 酸 盐 水 泥 ３ ｄ 也 只 能 １ ７ 达 到 ６ ％ ， 菱 镁 水 泥 硬 化 ３ ｄ的 硬 化 速 率 达 到 ８ ％ ， ３ 而 ９ ７ｄ 到 ９ ％ ，即 经 过 ７ｄ ＇ 化 反 应 其 水 化 硬 化 过 程 达 ５ Ｏ硬 ｊ ， 基 本 进 行 完 毕 ， 品 的 硬 化 强 度 基 本 发 挥 来 了 。 制
热 膨 胀 力 和 硬 化 结 晶 膨 胀 臆 力叠 Ｊ 在 一 起 所 起 的 破 Ｊ ｌ Ｊ 坏 作 用 ， 以使 产 品 成 为 废 品 ， 在 生 产 中 是 屡 见 不 鲜 足 这
的事 。 １２ 菱 镁 水 泥 硬 化 相 生 成 与 体 温 度 的 相 关 性 ． 为 了 探 讨 菱 镁 水 泥 硬 化 相 生 成 与 本 体 温 度 的相 关
展 ，近 几年 我 ｆ ｘ 菱 镁 制 品 养 护 机 理 与 养 护 工 艺 进 行 了 Ｊ， ｔ
较 长 时 间 的试 验 研 究 ， 在 生 产 实 践 巾进 行 了实 际 验 证 ， 并 总 结 了养 护 三 要 素 ， 温 度 、 分 、 间 。 提 出 了 保 潮 即 水 时 并 控 温 养 护 的新 措 施 。现 就 这 方 面 的 一 试 验 研 究 结 果
进行 总 结 ， 便 同行 进行技 术 切磋 。 以
１ 养 护 温 度 与 产 品 质 量 的 相 关 性 研 究
１１ 菱 镁 制 品 养 护 过 程 中 的 硬 化 热 效 应 特 点 ．
菱 镁 水 泥 （ 氧 镁 水 泥 ） 化 过 程 是 一 个 型 的 放 氯 硬
热 过 程 ， 化 过 程 放 热 最 大 ， 热 速 率 快 ， 表 １的 数 硬 放 由
Ｏ
前 言
由＝ ｆ菱 镁 水 泥 硬 化 过 程 放 热 量 大 ， 热 速 率 快 ， 放 会
目前 菱 镁 水 泥 在 生 产 轻 质 墙 板 中得 到 了 大 量 的 应
很 快 促 使 制 品 本 体 温 度 的 迅 速 上 升 ，根 据 范 特 霍 夫 规
则 ， 度 每 上升 １￣ 水 化速 度 加 快 １ 温 Ｏ Ｃ， ２倍 。 因 而 温 度
一
都 高 于 理 沧 值 ５１ 料 浆 的 碱 度 都 比 较 高 相 是 ５ （ ２ Ｃ ２８ ０（ ８相 ） 在 ＭｇＯｎ） Ｍｇ １・ Ｈ２ ５１ ，
较 低 碱 度 下 能 生 成 的 ３ （ ２ Ｃ ２ ８ Ｏ（ １ Ｍｇ ＯＨ） Ｍｇ １・ Ｈ２ ３ ８相 ）
’
ｍ
ｃ 极少 。
丰量
很 少 牛 成 ， ・ 不 生 成 。 们 多 年 的 实 践 和 多 次 的 物 相 般 我 检 测 都 证 实 了 这 一 点 （ 表 ２） 所 以 在 实 际 生 产 中 制 见 ，
品 的 放 热 与 放 热 速 丰 郜 遵 循 了 表 ｌ中 ５ ８相 的 放 热 １
毋与放 热 速率 的规 律 。 由 表 １可 以 看 出 ， ８相 ３ 的 放 热 量 高 达 ｌ ８ ５ｌ ０ｄ ７ ３
维普资讯
糊
菱镁制品养护机理与养护工艺研究及生产实践
朱玉杰 （ 南市杰 美菱镁 建材研 究所 ， 济南 济 山东 ８２６） ３０ ８
中 图 分 类 号 ： ５ ２０ ＴＵ ２ ．５文 献 标 识 码 ： 文章 编 号 ：０ １ ６ ４ （０ ６）５ ０ ５ — ４ Ａ １０ － ９ ５２ ０ ０ － ０ ４ ０

合集下载

利用太阳能温室生产菱镁制品的研究与实践

利用太阳能温室生产菱镁制品的研究与实践


注 ：． １两层 薄膜 之 间 的距 离为 １ ｍ ； ． 柱 ： ． 梁 ０ ｃ ２立 ３横
空心 砌块砌 筑 ， 内贴 ２ Ｆ ０ｍ ｎ厚 Ｅ Ｓ板 保温 ， 体 自重 Ｐ 墙 小 ． 以基 础处 理 较 简单 ， 是在 地 坪 下 挖 深 ０３ｍ， 所 只 ．
１３ 墙 体 建 设 ．
研 究 出了一 套 投 资小 、 用 价值 高 、 碳 、 保 、 能 使 低 环 节 的新 设施 —— 太 阳能 温 室 ， 种 新设 施 的 出现 ， 这 为菱
镁 制 品 的生 产 带来 了新 的生 机 。
１ 太 阳 能 温 室 的 建 造
图 １ 太 阳 能 温 室 平 面 图
注 ： ． 布 棉 帘 ： 寸 为 ２１ｍ×１８１ ：． １帆 尺 ． ． Ｔ ２ 塑钢 窗 ： 寸 为 Ｉ 尺
朱 效 甲 朱 玉 杰 刘 蓉 梅
（５ ０ １ 山东省 济南 市 济南 市 杰美 菱镁 建材 研究 所 ） ２ ０ ３
［ 要 ］ 绍 了太 阳 能 温 室 结 构 及 建 造 方 法 ， 摘 介 阐述 了 菱镁 制 品 力 学 性 能 、 久 性 能 强 、 积 稳 定 性 及 吸 潮 返 卤 与 与养 护 介 质 温 度 的 耐 体
砌 筑墙体 以水 泥空 芯砌块 为 主 。 规格 为 ４ ０ｍｍ￣ ０ ２ ０ｍｉｘ ０ ｉ ， 用 ３０ ０块 ， 墙 角 、 角 、 ４ ｎ ２ ０ｍ ｌ 约 ｌ ０ 在 窗 门角
收 稿 日期 ： ０ ０ ｌ ０ ２ １ 一ｌ —ｌ ※ 参 加 本 课 题 试 验 研 究 与 开发 工 作 的 还 有 ： 效 兵 、 念 朱 刘 杰 、 效 涛 、 秀娟 、 燕 凤 、 霞 朱 张 朱 刘
分别设 在 两 山墙 的三跨 中间各 三个 及 侧 墙 的 中心位 置各一 个 ． 门的规格 为 ２１ｍ￣ ． ｍ． 规格 主要 考虑 ． １ 此 ８
(完整版)菱镁矿煅烧生产氧化镁工艺

(完整版)菱镁矿煅烧生产氧化镁工艺

菱镁矿生产氧化镁工艺1.菱镁矿概略菱镁矿，又称菱苦土，是我国优势矿产资源，也是重要的出口矿产品之一，分子式为 MgCO3，属三方晶系，是镁的碳酸盐矿物 ,理论成分为 MgO 占47.81%、CO2占52.19%，常有铁、锰代替镁，但天然菱镁矿的含铁量一般不高，是制造碱性镁质耐火资料和提取金属镁的主要原料。

菱镁矿形成于含镁热液交代堆积形成的碳酸盐地层或富含镁的超基性火成岩经热液蚀变的地层中 ,在多期变质和多期形变的作用下形成变质层状菱镁矿矿床和热液交代滑石矿床 ,菱镁矿受应力作用生成滑石矿 ,在地区性热动力作用下形成两矿床相间散布的状态 ,所以在含镁热液交代堆积形成的菱镁矿中常含有必定量的滑石。

因其成矿条件的不一样分为 :晶质菱镁矿和非晶质菱镁矿 ,见表 1。

晶质菱镁石按结晶颗粒大小分为：粗结晶 (大于 5mm)、中晶质 (l-5mm) 、细晶质 (小于 1mm)。

隐晶质镁石的成分一般较纯，是由0.001mm的晶粒构成的。

表1 菱镁矿的物理性质种类密度·-3)莫氏硬度光彩条痕颜色形状(g cm晶质玻璃光彩白色白、灰粒状非晶质4-6黯淡或土状白色乳白块状非晶质菱镁矿在中国储量很少,大石桥地域的菱镁矿主假如结晶质的。

属于方解石族、三方晶系、解理完整、拥有玻璃光彩、呈粒状或致密块状会合体 ,矿物中常有的杂质有与MgCO3类质同象的铁和猛的碳酸盐 , 硅酸盐矿物 , 如滑石 (3MgO4SiO2·H2O) 、蛇纹石(3MgO·2SiO2·2H2O)和石英 (SiO2)及硅酸盐银质矿物。

因为杂质的存在 ,使结晶质镁石的颜色呈灰白色、微带浅黄色、青灰色、灰褐色及肉红色等。

Ca2+和 Mg2+因为阳离子半径相差过大，不可以互相取代,但构成了复化合物 CaMg(CO3)2，在其晶体构造中Ca2+和 Mg2+相间摆列 ,次序井然，拥有稳固的化学性质，形成白云石，菱镁矿的主要矿物及脉石矿物构成。

菱镁水泥养护工艺

菱镁水泥养护工艺

菱镁水泥养护工艺
菱镁水泥水化反应受生产温度影响很大。

菱镁水泥在25~40℃固化速率很快，水化相形成和水化放热大部分集中在拌合后1~5h内，菱镁水泥固化时本体温度达到60℃以上，反应产物主要是9·1·5相，造成了大量MgCl2剩余，菱镁水泥固化后早期强度可能较好，28d或更短的时间强度会迅速下降，同时出现吸潮返卤；同时菱镁制品热应力集中的部位出现变形，热应力向外释放，造成的膨胀应力使制品出现裂纹，严重时菱镁制品炸裂。

因此高温生产时要做好菱镁水泥固化反应温度控制，室内养护时采取措施进行通风散热，室外养护时制品不能暴晒，不能雨淋或洒水，同时采取保湿措施保证菱镁水泥正常固化所需水分。

低温-5℃~10℃要采取措施加快菱镁水泥反应速率，可供暖，也可使用促凝早强剂。

菱镁水泥固化为放热过程，供暖时也要注意，环境温度不能升高太多，整体温度在20~25℃为宜。

制品脱模后要在满足自身水化热和排湿情况下养护3~5d，然后进行干空养护。

切忌在脱模后进行干燥，否则未反应的氯化镁伴着水分的挥发迁移到制品表面，水分挥发后留下的氯化镁造成返卤、泛霜，制品强度和耐水性下降。

菱镁矿煅烧活性氧化镁工艺研究

菱镁矿煅烧活性氧化镁工艺研究

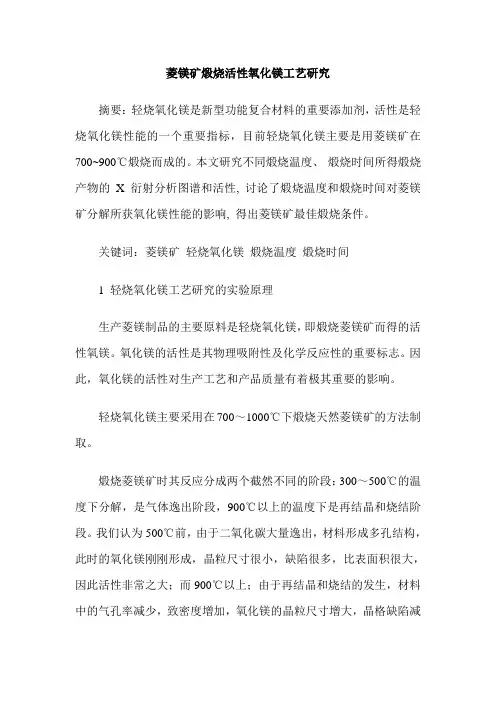

菱镁矿煅烧活性氧化镁工艺研究摘要：轻烧氧化镁是新型功能复合材料的重要添加剂，活性是轻烧氧化镁性能的一个重要指标，目前轻烧氧化镁主要是用菱镁矿在700~900℃煅烧而成的。

本文研究不同煅烧温度、煅烧时间所得煅烧产物的X衍射分析图谱和活性, 讨论了煅烧温度和煅烧时间对菱镁矿分解所获氧化镁性能的影响, 得出菱镁矿最佳煅烧条件。

关键词：菱镁矿轻烧氧化镁煅烧温度煅烧时间1 轻烧氧化镁工艺研究的实验原理生产菱镁制品的主要原料是轻烧氧化镁，即煅烧菱镁矿而得的活性氧镁。

氧化镁的活性是其物理吸附性及化学反应性的重要标志。

因此，氧化镁的活性对生产工艺和产品质量有着极其重要的影响。

轻烧氧化镁主要采用在700～1000℃下煅烧天然菱镁矿的方法制取。

煅烧菱镁矿时其反应分成两个截然不同的阶段：300～500℃的温度下分解，是气体逸出阶段，900℃以上的温度下是再结晶和烧结阶段。

我们认为500℃前，由于二氧化碳大量逸出，材料形成多孔结构，此时的氧化镁刚刚形成，晶粒尺寸很小，缺陷很多，比表面积很大，因此活性非常之大；而900℃以上；由于再结晶和烧结的发生，材料中的气孔率减少，致密度增加，氧化镁的晶粒尺寸增大，晶格缺陷减少，比表面积减少，因此活性降低显著。

实践证明，活性过大与过小都不能在生产中实际使用。

这就是本实验的研究重点放在600t～900℃之间的原因。

煅烧过程中的温度、时间对轻烧氧化镁的活性有影响，本实验研究菱镁矿煅烧活性氧化镁的最佳工艺条件。

首先确定菱镁矿煅烧在什么条件下能完全分解生成氧化镁。

本实验用X射线衍射分析法测定煅烧产物中菱镁矿的含量。

射线衍射分析（X-ray diffraction，简称XRD），是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。

将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。
