电阻分类、标识及识读一、实验目的：1.了解电阻的分类2.掌握电阻的标识及识读方法二、实验器材：电阻若干三、实验内容1.电阻分类1.1按结构可分为：可变电阻和固定电阻1.1.1可变电阻(大致分为14种)合成碳膜电位器、有机实心电位器、金属玻璃釉电位器、线绕电位器、金属膜电位器、导电塑料电位器、带开关的电位器、预调式电位器、直滑式电位器、双连电位器、多连电位器（四连）、无触点电位器。
电位器是一种机电元件，它靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。
1）合成碳膜电位器是目前使用最多的一种电位器。
其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物，涂在胶木板或玻璃纤维板上制成的。
优点：分辨率高、阻值范围宽。
缺点：滑动噪声大、耐热耐湿性不好。
用途：品种：普通合成碳膜电位器带开关小型合成碳膜电位器单联带开关（无开关）电位器双联同轴无开关（带开关）电位器双联异轴无开关（带开关）电位器小型精密合成碳膜电位器推拉开关合成碳膜电位器直滑式合成碳膜电位器精密多圈合成碳膜电位器等。
2）有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。
优点：耐热性好、功率大、可靠性高、耐磨性好。
缺点：温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。
用途：在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
品种：小型实心电位器直线式实心电位器对数式实心电位器。
3）金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。
优点：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨。
缺点：接触电阻和电流噪声大。
用途：4）绕线电位器将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘架上制成。
优点：是接触电阻小，精度高，温度系数小；缺点：分辨力差，阻值偏低，高频特性差。
用途：主要用作分压器、变阻器、仪器中调零和工作点等。
品种：有普通线绕电位器、普通多圈线绕电位器、精密多圈线绕电位器、直滑式精密多圈线绕电位器、函数式精密多圈线绕电位器等。
电位器的种类文章出处：发布时间： 2008/04/03电位器的种类很多，分类方法也有所不同。
电位器的外形与电路图形符号如图所示。
(图中电位器的电路符号用新标准规定字母RP表示，旧符号为W)图:电位器的外形与图形符号(a)外形;(b)图形符号按照电阻体材料可分为线绕电位器和非线绕电位器。
按照结构特点可分为单联电位器、双联电位器、单圈电位器、多圈电位器、锁紧电位器、非锁紧电位器、带开关电位器等。
按照操作调节方式，可分为直滑式电位器、旋转式电位器。
按照阻值变化规律，可分为直线式电位器、指数式电位器、对数式电位器。
随着科技的不断发展，近几年又推出了电子电位器、光敏电位器、磁敏电位器等非接触式电位器。
来源:ks99在各类电子设备中，电位器是一种可调式电子元件，常用它作分压和变阻。
１．电位器分类电位器按阻值变化特性分为Ａ、Ｂ、Ｃ三型。
阻值变化特性曲线Ａ型：电阻值变化和转动角度成线性关系，即直线式电位器，用字母Ｘ表示。
其特点是旋动电位器轴，阻值变化均匀，R＝k*θ。
电子设备中的分压电路多选用Ａ型电位器。
线绕式电位器大多为Ａ型电位器。
Ｂ型对数式电位器：用字母Ｄ表示。
其电阻体上的导电物质分布不均匀，刚开始转动时，阻值的变化较小；转动角度增大时，阻值的变化较大。
电位器的旋转角度与阻值的变化成对数关系，θ＝klgR,即R=k’*10θ,多用于音量控制；Ｃ型：转动角度和成电阻值变化指数关系，θ＝k10R，R=k’*lgθ，即刚开始旋转时电阻值变化较大，当转动角度到某一临界值时，电阻值变化趋缓，用字母Ｚ（指数）表示。
电位器若按结构材料可分为线绕式、非线绕式两大类。
非线绕式电位器又分为实心、膜式两种。
按结构又分为带开关电位器、多联电位器、直滑碳膜电位器、微调电位器、多圈电位器等。
电位器A20K和B20K有什么区别可以通用吗。
A B C代表什么意思谁能用通俗的讲一下,不要讲专业术语听不懂？说白话。
电位器A20K和B20K是有区别的，如果对调节要求不高，还是可以替换，但还是要看应用场合。
12型绝缘轴铰接型 RK12L系列电阻体数2联安装方向Vertical type操作部形状平轴操作部长度 LM125mm中央定位有总阻值20kΩ电阻规律1B使用温度范围-10℃ to +70℃电性能总阻值允许差±20%额定功率0.05W最高使用电压50V AC for AC only相互偏差在中心2dB以内绝缘电阻100MΩ min. 250V DC耐电压300V AC for 1 minute机械性能全旋转角度300°±5°旋转扭矩 2 to 15mN·m终端止挡强度0.5N·m轴推拉强度80N max.耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3方向各2小时耐久性能操作寿命15,000 cycles最小订货单位(pcs.)日本800出口1,600外形图安装孔尺寸图自插入侧看端子排列/电路图包装规格托盘包装数(pcs.)1箱/日本8001箱/出口包装1,600出口包装箱尺寸(mm)543×377×250焊接条件浸焊方式的参考举例预热焊接面表面温度100℃ max.加热时间 1 min. max.浸焊焊接温度260℃ max.焊接时间5s max.焊接次数 2 time max.手工焊接方式的参考举例烙铁头温度350℃ max.焊接时间3s max.焊接次数 1 time表示本系列共通的注释。
1. 本产品目录中产品的颜色，与实物的颜色有所差异。
2. 请以最小订购单位的N(整数）倍来订货。
3. 除了产品一览之外，还备有丰富的可适用产品规格。

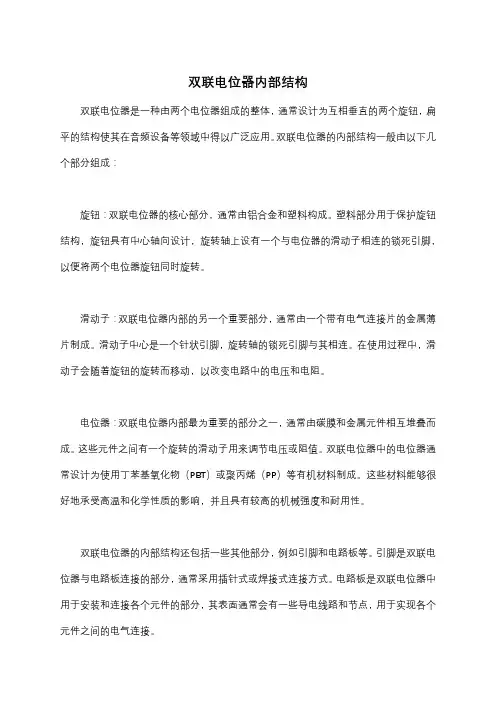

双联电位器内部结构
双联电位器是一种由两个电位器组成的整体，通常设计为互相垂直的两个旋钮，扁平的结构使其在音频设备等领域中得以广泛应用。
双联电位器的内部结构一般由以下几个部分组成：
旋钮：双联电位器的核心部分，通常由铝合金和塑料构成。
塑料部分用于保护旋钮结构，旋钮具有中心轴向设计，旋转轴上设有一个与电位器的滑动子相连的锁死引脚，以便将两个电位器旋钮同时旋转。
滑动子：双联电位器内部的另一个重要部分，通常由一个带有电气连接片的金属薄片制成。
滑动子中心是一个针状引脚，旋转轴的锁死引脚与其相连。
在使用过程中，滑动子会随着旋钮的旋转而移动，以改变电路中的电压和电阻。
电位器：双联电位器内部最为重要的部分之一，通常由碳膜和金属元件相互堆叠而成。
这些元件之间有一个旋转的滑动子用来调节电压或阻值。
双联电位器中的电位器通常设计为使用丁苯基氧化物（PBT）或聚丙烯（PP）等有机材料制成。
这些材料能够很好地承受高温和化学性质的影响，并且具有较高的机械强度和耐用性。
双联电位器的内部结构还包括一些其他部分，例如引脚和电路板等。
引脚是双联电位器与电路板连接的部分，通常采用插针式或焊接式连接方式。
电路板是双联电位器中用于安装和连接各个元件的部分，其表面通常会有一些导电线路和节点，用于实现各个元件之间的电气连接。
此外，根据双联电位器的应用需求，其内部结构还可能包括一些附加元件，例如滤波器、电容、电阻等电子元件。
这些元件在双联电位器中起到不同的作用，例如改善音质、减小噪声、提高稳定性等。
总之，双联电位器的内部结构是一个精密而复杂的系统，其各个组成部分相互协作，共同实现了双联电位器的功能。

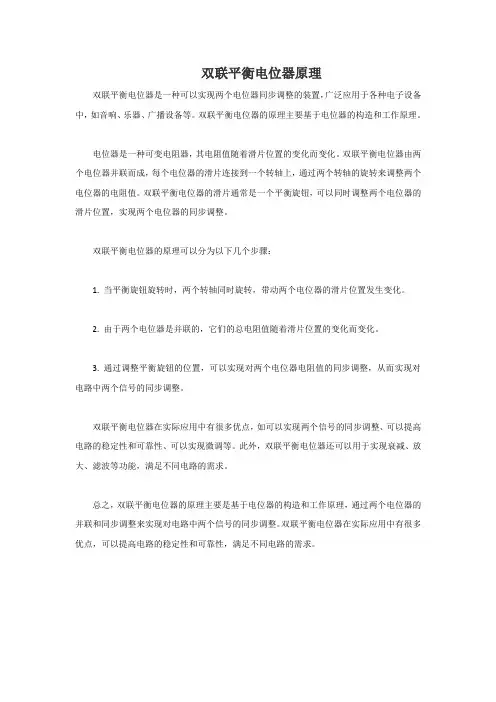

双联平衡电位器原理
双联平衡电位器是一种可以实现两个电位器同步调整的装置，广泛应用于各种电子设备中，如音响、乐器、广播设备等。
双联平衡电位器的原理主要基于电位器的构造和工作原理。
电位器是一种可变电阻器，其电阻值随着滑片位置的变化而变化。
双联平衡电位器由两个电位器并联而成，每个电位器的滑片连接到一个转轴上，通过两个转轴的旋转来调整两个电位器的电阻值。
双联平衡电位器的滑片通常是一个平衡旋钮，可以同时调整两个电位器的滑片位置，实现两个电位器的同步调整。
双联平衡电位器的原理可以分为以下几个步骤：
1. 当平衡旋钮旋转时，两个转轴同时旋转，带动两个电位器的滑片位置发生变化。
2. 由于两个电位器是并联的，它们的总电阻值随着滑片位置的变化而变化。
3. 通过调整平衡旋钮的位置，可以实现对两个电位器电阻值的同步调整，从而实现对电路中两个信号的同步调整。
双联平衡电位器在实际应用中有很多优点，如可以实现两个信号的同步调整、可以提高电路的稳定性和可靠性、可以实现微调等。
此外，双联平衡电位器还可以用于实现衰减、放大、滤波等功能，满足不同电路的需求。
总之，双联平衡电位器的原理主要是基于电位器的构造和工作原理，通过两个电位器的并联和同步调整来实现对电路中两个信号的同步调整。
双联平衡电位器在实际应用中有很多优点，可以提高电路的稳定性和可靠性，满足不同电路的需求。
60MM行程双联直滑电位器电位器型号SA6005GOA0A-HA1应用领域调音台、电子琴、吉他等特点较长的可调行程，性能稳定，手感较好，可以过波峰焊接，推柄可带LED，产品可以带中点定位。
有多种丰富的产品可以选择，可应对各种不同的需求。
主要功能调节音量、调节音调、调节平衡等主要格规参数滑动行程：60mm额定功率：0.2W最高使用电压：AC100V；工作温度：－10℃～70℃；滑动寿命：10，000次以上；SA6005规格参数一、MECHANICAL CHARACTERISTIC机械特性1、Sliding force滑动力矩：15~150gf.cm2、Click force定位推动力：80~330gf.cm3、Total travel slide全滑动行程：60mm4、Lever Stop Strength柄止档强度：≥3Kgf.cm5、Lever Wobble(mm p-p)滑柄偏摆量：1.6mm Max二、ELECTRICAL CHARACTERISTIC电气特性1、Total Resistance Range总阻及误差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%2、Resistance Taper电阻特性曲线：B3、Rating Power额定功率：0.2W4、Max.Operating Voltage最大工作电压：100V AC5、Residual Resistance残留电阻：R1,2≤10Ω;R2,3≤20Ω6、Insulation Resistance绝缘电阻：100MΩ1Minute at DC250V7、Dielectric Voltage耐电压：1Minute at AC250V三、ENDURANCE CHARACTERISTIC耐久特性1、Sliding Life滑动寿命：10,000cycles MinNote:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet".注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
双联电位器原理-回复双联电位器是一种电子元件，常用于电路中调节电压和控制信号的强度。
它由两个电阻器组成，可以独立地调节电阻值，从而实现对电路的精确控制。
本文将详细介绍双联电位器的原理和工作方式，并讨论其在实际电路中的应用。
首先，我们来了解一下双联电位器的基本原理。
双联电位器由两个独立的电阻器组成，每个电阻器都有三个引脚，分别为两个固定引脚和一个可调引脚。
其中，固定引脚连接到电路的外部电源，可调引脚连接到待控制的信号源或负载。
通过调节双联电位器的旋钮，可以改变两个电阻器的电阻值，从而控制电路中的电压和信号强度。
双联电位器的工作原理非常简单。
当旋钮处于一个极端位置时，两个电阻器的电阻值最小，电路中的电压和信号强度最大。
当旋钮处于另一个极端位置时，两个电阻器的电阻值最大，电路中的电压和信号强度最小。
通过旋钮在两个极端位置之间的调节，可以实现对电路的精确控制。
具体来说，当旋钮处于两个极端位置之间的任何位置时，双联电位器将两个电阻器的电阻值按比例分配。
例如，当旋钮处于中间位置时，两个电阻器的电阻值相等，电路中的电压和信号强度也会被均分。
这种均分的特性使得双联电位器特别适用于需要精确控制电路参数的应用，例如音量控制器和亮度调节器等。
除了用于电路参数控制外，双联电位器还可以用于电路的调节和切换。
例如，在音频放大器中，通过调节双联电位器的旋钮，可以实现音量的调节。
在电路开关中，将不同位置的旋钮连接到不同的电路开关引脚上，就可以实现电路的切换。
双联电位器的设计和制造需要考虑多个因素。
首先，电阻器的材料和尺寸需要选择得合适，以确保电位器具有良好的稳定性和耐久性。
其次，旋钮的设计和质量也非常重要，可以影响旋钮的灵敏度和使用寿命。
此外，双联电位器的引脚布局和连接方式也需要合理设计，以便于与其他电子元件连接。
总结起来，双联电位器是一种用于电路参数控制和调节的电子元件。
它由两个电阻器组成，通过调节旋钮可以改变电阻器的电阻值，从而实现对电路的精确控制。
双联电位器原理-回复双联电位器是一种常用的电阻器，也被称为电位计。
它的原理是基于电阻器的调整原理，通过改变电位器的电阻值来实现电路中电压的调节。
在本文中，我们将一步一步回答关于双联电位器原理的问题，以便更好地理解它的工作原理和应用。
问题1：什么是双联电位器？双联电位器是一种由两个相同的电位器组合而成的调节装置。
每个电位器都有三个触点，分别称为“1”、“2”和“3”。
通常情况下，“1”和“3”是固定的触点，而“2”是可移动的触点。
两个电位器可以同时或分别调节，从而实现更精确的电阻调节。
问题2：双联电位器的结构是怎样的？双联电位器由两个电位器组成，它们通常被连接在一起，形成一个类似于“8”的形状。
每个电位器都由一个环形的电阻器组成，电阻器的两端分别连接到触点“1”和触点“3”。
触点“2”位于电阻器的内部，可以通过旋转或滑动来调节电阻值。
两个电位器可以通过一个通用的机械旋钮或滑块同步或独立地进行调节。
问题3：双联电位器的工作原理是什么？双联电位器的工作原理基于改变电位器的电阻值来调节电路中的电压。
当触点“2”位于“1”和“3”之间时，电阻器的电阻值为电位器的最大值。
当触点“2”接近“1”时，电阻值减小，电位器的输出电压会增加。
相反，当触点“2”接近“3”时，电阻值增加，输出电压减小。
问题4：双联电位器的应用领域是什么？双联电位器广泛应用于各种调节电路中，尤其在电子装置和仪器中。
常见的应用包括音频调节、灯光调节、电源电压调节等。
它还可以用于测量电路中的电压、电流和电阻等参数。
问题5：双联电位器的优缺点是什么？双联电位器的优点包括调节范围大、调节灵活、精度高、可靠性好以及结构简单等。
它也具有体积小、重量轻、功耗低等特点，非常适合在各种电路中使用。
然而，双联电位器也存在一些缺点，比如容易受到温度变化和材料老化的影响，需要定期维护和校准。
问题6：如何选择适合的双联电位器？选择适合的双联电位器需要考虑几个因素。
双联电位器是一种常见的电子元件，它由两个电位器（也称为可变电阻器）组成，用于调节电路中的电压或电流。
它的原理如下：
1.结构：双联电位器通常由一个旋钮和两个独立的电位器组成。
旋钮连接在两个电位
器的共享轴上，通过旋转旋钮可以同时调节两个电位器的阻值。
2.电路连接：双联电位器可以被连接在电路的不同位置，通常用来调节电路中的电压
或电流。
它可以连接为电阻分压电路、电流调节器等。
3.原理：当旋钮被旋转时，它会改变两个电位器的物理结构，从而改变其阻值。
这将
导致电路中的电压或电流发生变化。
4.阻值调节：通过旋转旋钮，可以同时调节两个电位器的阻值。
如果两个电位器的阻
值相等，那么旋钮的旋转将会均匀地改变电路中的电压或电流。
如果两个电位器的阻值不相等，那么旋钮的旋转将会不均匀地改变电路中的电压或电流。
总体来说，双联电位器的原理是通过调节两个电位器的阻值来改变电路中的电压或电流。
它在电子电路设计和实验中具有广泛的应用，可以提供灵活性和精确性的电路调节功能。
电位器的作用及电位器接法时间：2021.03.11 创作：欧阳音电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。
电路图形符号电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。
电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。
图1电位器电路图形符号常用电位器实物图、结构特点及应用常用电位器如表1所示。
表1常用电位器实物图及应用电位器的主要参数电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。
1、电位器的标称阻值和额定功率2、电位器上标注的阻值叫标称阻值。
3、电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。
线绕和非线绕电位器的额定功率系列入表2所示。
表2电位器额定功率标称系列（单位：功率）电位器的阻值变化特性阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。
常用的阻值变化特性有3种，如图所示。
图电位器阻值变化曲线直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。
指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。
①直线式电位器的阻值变化与旋转角度成直线关系。
当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。
它适用于要求调节均匀的场合（如分压器）。
②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。
指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。
它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。
所以音量调节一般采用指数式电位器，使声音的变化显得平稳、舒适。
③对数式电位器因电阻体上导电物质的分布也不均匀，在电位器开始转动时，其阻值变化很快，当转动角度增大时，转动到接近阻值大的一端时，阻值变化比较缓慢。
