八年级物理 电流和电路 电路图

初中物理--电路图详解电路识别是初中物理电学的重点之一。

很多同学在学电学之初还是很感兴趣的，毕竟"电"跟我们生活密切相关么，电脑、电话、电视这些玩意儿天天挂在嘴边，早~就想知道什么是“电”了，这把真要解开电的奥秘了！好兴奋~！电学一开始，果然不负重望，老师一个劲儿的做实验，一会摩擦玻璃棒，一会摩擦橡胶棒，然后又搬来一个带金属箔的"小闹钟"，上课就是看热闹，很开心；在加上这部分的考试作业主要考知识点，尽考些玻璃棒、橡胶棒都带什么电，是排斥还是吸引等鹦鹉学舌的问题，小case~。

上课又热闹看，下课作业不难，还能学知识，总体感觉电学真是8错。

可惜好景不长，进入电流电路后，初中物理三大猛药之一——电学的糖衣吃完了，开始动真格的了。

电学的各难点中，打前锋的就是电路识别，课上讲的很简单，电路就串联、并联就两种，看上去很清纯~。

但实际做题发现满不是那么回事儿，无数出题老师们殚精竭虑、前仆后继，把原本清纯可爱的串并联电路，设计成错综复杂电路怪物，再掺和进去电表和变阻器，使得电路的复杂度达到极致，不少同学学到这杯具了，之前的兴奋劲儿一扫而空，取而代之的是做错题的郁闷和对电路怪物的恐惧，更要命的是，过不了电路识别这一关，接下来的电学都得杯具：电路识别错，后面的计算判断都是无用功。

因此吧里同学跑上来求电路识别方法者层出不穷。

电路识别虽然是有些难度，但还是有章可循的，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。

这次我先介绍一个简化电路图的方法，我把它叫做标号法。

这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，是居家旅行、特别是简化电路的杀手锏。

我朋友的孩子上学期初二学电学，概念啥的都没问题，但是就认不出复杂电路图，所以电学习题一做就错，班里都倒数了。

马上就要期末考试了，她妈妈请我去给她单独辅导一下，教给她一个识别电路的法子，当场学会，练习几道后就明白了，期末考试物理从70多提升到92。

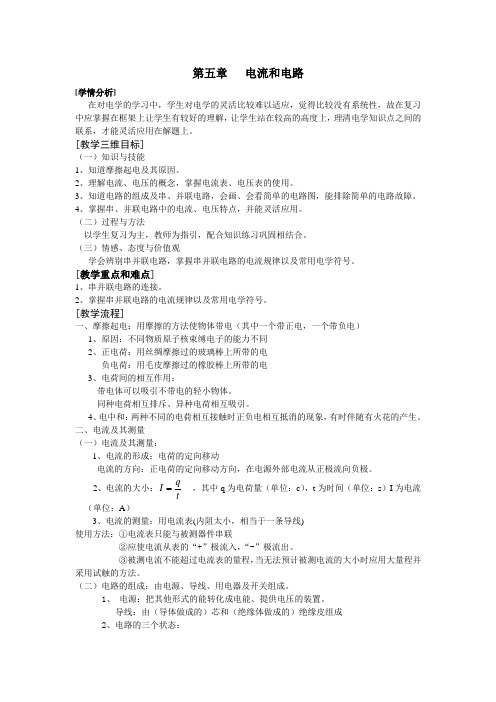

第五章 电流和电路[学情分析]在对电学的学习中，学生对电学的灵活比较难以适应，觉得比较没有系统性，故在复习中应掌握在框架上让学生有较好的理解，让学生站在较高的高度上，理清电学知识点之间的联系，才能灵活应用在解题上。

[教学三维目标]（一）知识与技能1、知道摩擦起电及其原因。

2、理解电流、电压的概念，掌握电流表、电压表的使用。

3、知道电路的组成及串、并联电路，会画、会看简单的电路图，能排除简单的电路故障。

4、掌握串、并联电路中的电流、电压特点，并能灵活应用。

（二）过程与方法以学生复习为主，教师为指引，配合知识练习巩固相结合。

（三）情感、态度与价值观学会辨别串并联电路，掌握串并联电路的电流规律以及常用电学符号。

[教学重点和难点]1、串并联电路的连接。

2、掌握串并联电路的电流规律以及常用电学符号。

[教学流程]一、摩擦起电：用摩擦的方法使物体带电（其中一个带正电，一个带负电）1、原因：不同物质原子核束缚电子的能力不同2、正电荷：用丝绸摩擦过的玻璃棒上所带的电负电荷：用毛皮摩擦过的橡胶棒上所带的电3、电荷间的相互作用：带电体可以吸引不带电的轻小物体。

同种电荷相互排斥、异种电荷相互吸引。

4、电中和：两种不同的电荷相互接触时正负电相互抵消的现象，有时伴随有火花的产生。

二、电流及其测量（一）电流及其测量：1、电流的形成：电荷的定向移动电流的方向：正电荷的定向移动方向，在电源外部电流从正极流向负极。

2、电流的大小：t qI ，其中q 为电荷量（单位：c ），t 为时间（单位：s ）I 为电流（单位：A ）3、电流的测量：用电流表(内阻太小，相当于一条导线)使用方法：①电流表只能与被测器件串联②应使电流从表的“+”极流入，“-”极流出。

③被测电流不能超过电流表的量程，当无法预计被测电流的大小时应用大量程并采用试触的方法。

（二）电路的组成：由电源、导线、用电器及开关组成。

1、 电源：把其他形式的能转化成电能、提供电压的装置。

人教版八年级物理上册第15章《电流和电路》电路图专题练习题型选择题填空题作图题实验题计算题总计题数0 0 30 0 0 301．如图是某实物连接电路。

请根据实物图在方框内画出对应的电路图。

2．请根据图所示实物连接图，在方框中画出电路图。

3．根据如图所示的实物图在虚框内画出对应的电路图。

4．用笔划线代替导线，将图中的电路连接完整。

要求：两灯串联，电路中电流约0.5A。

5．在图中，按要求用黑笔画线表示导线将图中各个元件连接起来。

6．根据所给电路图，用笔画线表示导线，把实物连接起来。

（导线不可交叉）7．请按图甲所示的电路图将图乙所示的实物图连接完整，要求连线不交叉。

8．根据如图所示的电路图连接对应的实物图。

9．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。

10．根据实物图的连接情况画出对应的电路图。

11．根据如图所示实物图，在右侧虚线框中画出其电路图并标出对应的元件符号。

12．根据如图所示的实物图，在虚线框内画出相应的电路图。

13．根据图中的电路实物图，请在答题卡上虚线框内画出对应的电路图。

14．根据图1的实物图，把相应的电路图画在图2方框内。

15．画出该实物电路严格对应的电路图。

16．在如图所示的电路中，有一根导线连接错误，请你在如图中划掉连接错误的导线，使电路中的灯泡L1、L2并联，并在虚线框中画出改动后的电路图。

17．请根据如图所示的实物图，在虚线方框中画出对应的电路图。

18．某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。

当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。

请完成电路图。

19．某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动小电动机，开启门锁。

请完成电路设计。

20．如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。

基础义务教育资料欢迎使用本资料，祝您身体健康、万事如意，阖家欢乐！愿同学们健康快乐的成长。

早日为祖国的繁荣昌盛奉献自己的力量。

知识网络构建 ⎧⎪⎧⎪⎨⎪⎩⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎧⎧⎪⎪⎨⎪⎪⎩⎪⎨⎪⎧⎪⎪⎨⎪⎩⎪⎩⎩带电方法：摩擦起电两种电荷：正电荷、负电荷作用规律：同种电荷互相排斥，异种电荷相互吸引摩擦起电的实质：电子的转移电荷量电子带负电质子带正电原子核中子不带电检验物体带电的仪器--验电器原子结构常见导体导体导电的原因导体和绝缘体常见绝缘体绝缘体不易导电电荷的基本知识电流和电路的原因电电流流的概念33AmA μA 1A 10 mA 1mA=10 μA :,“”“”⎧⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪=⎩⎧⎪⎧⎪⎪⎪+⎨⎪⎨⎪⎪⎪⎪⎩⎪⎪⎩⎩及方向得到持续电流的条件国际单位制基本单位：单位其他单位：换算:、工具电流表符号串联在被测电路中测量电流从接线柱流入从一接线柱流出正确使用电流表所测电流不能超过电流表的量程不能直接接到电源两极上组成分类：通路、开路（断路）、短路电路图定义串联电流特连接方式电路2X σ⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎧⎪⎪⎪⎪⎧⎧⎪⎨⎪⎩⎨⎧⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎩⎨⎪⎩⎩点定义并联电流特点 高频考点透析○A4 电路图的画法★★★5串、并联电路的特点★★★6 电流表的使用★★★7 串、并联电路中电流的特点★★★第一讲电荷、电流和电路知识能力解读（一）摩擦起电的定义和条件1．摩擦起电：用摩擦的方法使物体带电叫摩擦起电。

2．摩擦起电的条件：一是相互摩擦的物体由不同种物质构成；二是这两个物体要与外界绝缘。

（二）两种电荷1．正电荷：用丝绸摩擦过的玻璃棒带的电荷叫做正电荷。

常用符号“+”来表示。

质子和正离子所带的电荷为正电荷。

2．负电荷：用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。

常用符号“-”来表示。
