带漏电接地故障保护.

漏电保护百科解释漏电保护是一种用来保护人们和电气设备安全的措施。

在家庭和工业领域中，电力一直是不可或缺的能源。

然而，电力的使用也存在着一定的风险，其中之一就是漏电。

漏电是指电流意外地从电器或电路中流向地面或其他接地点，可能导致触电事故或设备损坏。

为了避免漏电造成的安全隐患，漏电保护装置应运而生。

漏电保护装置是一种专业设备，广泛应用于住宅、商业建筑以及工业场所。

其主要功能是在发生漏电时及时切断电源，以保护人身安全和电气设备免受损坏。

漏电保护装置的工作原理是基于电路的电流平衡原理。

当电流通过线路时，漏电保护装置会监测电流的大小。

如果电流存在不平衡，即有电流漏到接地点，漏电保护装置会迅速切断电源，以防止不安全的情况发生。

漏电保护装置通常能够在几毫秒内完成切断，确保安全。

漏电保护装置通常包括两个主要部分：漏电保护器和电路断路器。

漏电保护器是检测电流不平衡的关键组件，它能够迅速感知漏电电流并切断供电，以实现人身和设备的保护。

而电路断路器则是起到了保险丝的作用，一旦漏电保护器切断电源后，断路器会自动跳闸，切断电路，避免电路过载或短路。

漏电保护装置的使用能够大大提高电气设备的安全性，减少触电事故的发生。

特别是对于一些容易接触水的场所，如厨房、浴室和泳池等，漏电保护装置尤为重要。

在这些场所，由于水的导电性，漏电事故的风险更高。

因此，使用漏电保护装置可以有效地预防触电事故和设备故障。

除了在个人和家庭使用中的重要性，漏电保护装置也是一些国家和地区法律法规的要求。

例如，许多国家的电气安全法规都要求住宅和商业建筑必须安装漏电保护装置。

这些法规的实施有助于保护人们的生命安全，降低电气事故带来的损失。

总结起来，漏电保护是通过迅速检测电流不平衡并切断电源的措施，用于保护人们和电气设备的安全。

它是一种重要的安全设备，广泛应用于各个领域。

在使用电力时，我们应当高度重视漏电保护装置的作用，确保电气设备的安全可靠。

此文章枪手代写的并且没有付费，严重侵害版权，客户要用就会告的其没工作智能断路器中的塑壳断路器MCCB的原理及应用分析【摘要】随着计算机技术的普及，出现了智能断路器。

智能断路器具有很多优点，其中主要就有漏电保护和接地保护。

本文主要分析了智能断路器中的漏电和接地保护的应用原理及应用，希望能为广大读者解惑。

【关键词】智能断路器；矢量和；漏电保护；接地保护1.引言在配电网络系统中，为了避免电力系统的损失，使用了低压断路器。

低压断路器能够减少电力系统的损害。

但随着经济的发展和计算机技术的普及，就开始出现了智能断路器。

智能断路器比传统的低压电路器性能好，可供测量的参数种类多，它不仅可以完成传统的低压断路器对低压配电网络和用电设备提供的短路保护、过载保护、欠压和单相接地保护，还提供遥调、遥测、遥信、遥控此“四遥”功能。

其中，智能断路器中漏电保护原理和接地保护原理相似，只是两者测量的范围、精度不同而已，但两者均是测量三极断路器和四极断路器的矢量和。

智能断路器可分为框架断路器、塑壳断路器、漏电断路器和六氟化断路器，但从结构、性能又分为万能式断路器和塑壳断路器。

在使用智能断路器时，也应根据保护的要求不一样而选择不同的断路器。

智能断路器额定电流为630~5000A，智能断路器在使用过程中，机器就一直出于预备贮藏能量位置。

一旦断路器发出合闸命令，断路器就能瞬间合闸。

2.塑壳断路器的分析及发展前景塑壳断路器在民用建筑设计中应用广泛，塑壳断路器能够在高电流中超过跳脱后自动的切断电流，它将一种塑料作为绝缘体充当装置的外壳，大型的塑壳断路器常常会有跳脱感应器，断路器分类多种多样，有空气断路、惰性气体分类、油断路。

塑壳断路器又称为装置性断路器，所有的辅助零件全都密封于塑料壳内，正因如此，工作人员才无法检查与修理塑壳断路器。

而塑壳断路器中最常见的断路器有西门子3VL、施耐德NSX，西门子3VL为标准的分段能力断路器，西门子是国内最受推崇的电子与电气公司，施耐德NSX内置双芯感应器，它传承了NS的所有优点，可以显示所有脱扣单元测量的信息，有极强的限流能力，并且它还能保证持续性用电。

煤矿井下供电系统的过流保护、漏电保护、接地保护统称为煤矿井下电器的三大保护。

井下常见的漏电故障可分为集中性漏电和分散性漏电两类。

集中性漏电是指漏电发生在电网的某一处或某一点，其余部分的对地绝缘水平仍保持正常。

分散性漏电是指某条电缆或整个网络对地绝缘水平均匀下降或低于允许绝缘水平。

二、漏电保护方式漏电保护方式有漏电保护、选择性漏电保护、漏电闭锁。

ｌ．漏电保护目前使用的漏电保护装置种类很多，有电子电路的，也有单片计算机控制的。

这里介绍的漏电保护，从原理上也叫附加直流电源漏电保护，如图４—１所示。

其工作原理是：漏电继电器用直流电进行绝缘监视，当人体触电时，绝缘电阻降低，其回路如下：电源接地极人体负荷线Ｃ相～ＳＫ（三相电抗器）ＬＫ（零序电抗器）Ω（欧姆表）ＺＪ（直流继电器）电源，ＺＪ吸合ＺＪ１闭合ＴＱ（跳闸线圈）有电触点断开ＤＷ（馈电开关）断开一切断了供电回路。

如果绝缘阻值高于整定值时，直流监测电流小于ＺＪ的动作电流，馈电开关不会跳闸，正常供电。

２．选择性漏电保护选择性漏电保护大多利用零序电流方向保持原理，如图４—２所示，采用的主要检查元件是零序电流互感器。

零序电流互感器有一个环形铁芯，其上缠有二次绕组，环形铁芯套在电缆上，穿过铁芯电缆中的三根芯线就是它的一次绕组。

３．漏电闭锁漏电闭锁是指在开关合闸前对电网进行绝缘监测，当电网对地绝缘阻值低于闭锁值时开关不能合闸，起闭锁作用。

三、漏电保护装置的整定、维护及检修１．漏电保护装置的整定漏电继电器动作电阻值是以网路绝缘电阻为基准确定的，即当低压电网绝缘水平下降到对人触电有危险时，漏电继电器应动作，并切断电源。

因此，把这个对人身触电有危险的电网极限绝缘电阻值，定为漏电继电器的动作电阻值。

对漏电保护和漏电闭锁装置按表４—１整定。

第二节过电流保护一、过电流故障的危害及原因过电流是指流过电气设备和电缆的电流超过了额定值。

其故障有短路、过负荷和断相。

第三节保护接地漏电保护的侧重点是故障发生后的跳闸时间，一旦发生漏电或人身触电．应尽快切断电源，将故障存在的时间减少到最短。

接地保护与漏电保护
一、接地爱护
接地爱护是平安防护技术的主要措施之一。

消失故障时，比如电气设备绝缘被击穿后，电气设备不带电的金属外壳以及与之相连的机器、管道等金属部分可能呈现危急的对地电压、人体触准时便可能发生触电危急。

为保证人身平安、削减或避开触电事故的发生，将电器设备不带电的金属外壳与大地做电气联接，称为接地爱护。

采纳了接地爱护，可使接触电压和跨步电压远小于设备故障时的对地电压，因而大大减轻了触电危急。

不接地电网与大地没有电气联接，对地之间只有绝缘电阻和分布电容存在，又称对地绝缘电网或系统。

10KV高压系统多为这种运行方式。

低压系统通常采纳三相四线制，假如其中性点不接地即属不接地电网，又称中性点不接地系统。

二、接零爱护
不接地电网运用接地爱护措施是当绝缘良好、电网分布范围较小时，其绝缘电阻可限制触电电流，对触电有肯定防护作用，因此多用于线路较短，分布范围小。

环境正常、线路能常常保持绝缘良好的状况。

不接地电网的缺点是一相故障接地时，其它相对地电压上升为线电压因而增加触电的危急性；故障点难于发觉，不能很好地利用爱护装置；对高压窜入低压及绝缘损坏带来的危急需采纳特别的措施。

因此，在大部分场合，特殊是分布较广的低压系统，都采纳中性点直接接地的
运行方式，称为接地电网或中性点接地系统。

接地电网中的中性点接地，称为工作接地，即为了系统平安运行而采纳的接地。

接地的中性线即为零线。

所谓接零爱护，就是把设备不带电的金属外壳部分接于电源的零线，不存在危急电压；同时，漏电将造成单相短路，短路电流通常很大，足以促动爱护装置快速切断电源，消退触电危急。

接地故障保护措施嘿，咱今儿就来聊聊接地故障保护措施这档子事儿！你想想看啊，电这玩意儿就像个调皮的小精灵，要是没管好它，那可就容易出乱子。

接地故障呢，就好比是这个小精灵在捣乱，要是不采取点保护措施，那后果可能不堪设想。

咱先来说说接地保护装置吧。

这就像是给电精灵套上了一个缰绳，能在关键时刻拉住它。

比如说接地线，就像是一条坚固的绳索，把电稳稳地引到大地这个安全的怀抱里。

还有接地电阻，它可不能太大了呀，不然就起不到好的保护作用啦，这就好比门闩不牢固，那能挡住啥呀！然后呢，漏电保护器也是个厉害的角色。

它就像一个敏锐的小卫士，时刻警惕着电有没有偷偷乱跑。

一旦发现有漏电的迹象，“啪”的一下就把电给切断了，反应那叫一个迅速。

这就好像家里养了只机灵的小狗，有啥风吹草动立马就叫起来提醒主人。

在一些特殊的场所，比如潮湿的地方或者容易有金属物体的环境，那接地故障保护措施可得做得更到位。

就好比在沼泽地走路，你不得加倍小心，多做点准备吗？不然一脚陷进去可就麻烦了。

咱平常在家里也得注意呀，那些电器该接地的得接好地，别马虎。

你说要是因为一点小疏忽，导致出了问题，那多不划算呀！这就像你出门不系好鞋带，说不定走着走着就摔一跤呢。

还有啊，定期检查这些保护措施是不是还好用，也特别重要。

就跟汽车要定期保养一样，不保养说不定啥时候就抛锚在路上啦。

你可别嫌麻烦，这可是关系到安全的大事呢！总之呢，接地故障保护措施可不能小瞧。

它就像一把保护伞，为我们挡住电带来的危险。

我们得重视它，好好利用它，让电这个小精灵乖乖地为我们服务，而不是捣乱。

大家说是不是这个理儿呀！可别等出了问题才后悔莫及呀，那时候可就晚啦！所以呀，从现在开始，就好好检查检查家里的接地情况，让我们的生活更加安全可靠吧！。

漏电保护器常见的故障与处理漏电保护器，也称为漏电断路器或接地保护断路器，在我们的日常生活和工作中起着至关重要的安全保护作用。

它能够有效地防止漏电导致的触电事故，并在发生漏电时自动切断电路，保护人身安全和设备财产安全。

然而，由于长期使用或其他因素，漏电保护器也会出现一些常见的故障。

本文将介绍漏电保护器常见的故障，并提供相应的处理方法。

1. 误动作误动作是漏电保护器常见的故障之一。

它指的是在正常使用中，漏电保护器无故地自动跳闸，造成断电现象。

误动作的原因可能有以下几种：•外部电磁干扰：外部电磁场的干扰可能导致漏电保护器误动作。

这种情况下，应该检查周围是否有电磁干扰源，例如大功率电器、感应电动机等。

如有必要，可以在漏电保护器附近设置屏蔽措施，减少外部干扰。

•漏电电流过大：当漏电电流超过漏电保护器额定的动作电流时，保护器可能会误动作。

这可能是由于电路中存在故障引起的。

为了解决这个问题，应该仔细检查电路，排除故障点，并修复或更换相关设备。

•漏电保护器自身故障：有时候，漏电保护器本身出现故障可能导致误动作。

这种情况下，应该及时请专业人士进行检修或更换。

2. 不动作与误动作相对的是不动作故障，即漏电保护器在需要动作时未能及时跳闸，无法起到保护作用。

不动作的原因可能有以下几种：•漏电保护器灵敏度不够：漏电保护器的额定动作电流可能设置得不够低，无法及时检测到漏电现象。

这种情况下，应该更换合适灵敏度的漏电保护器。

•漏电保护器受损：漏电保护器长时间使用后可能会受到磨损或老化，从而影响其正常工作。

如果怀疑漏电保护器受损，应该及时更换新的保护器。

•电源供电问题：如果漏电保护器没有正常接收电源供电，就无法正常工作。

这可能是由于电源线路故障或电源开关断开引起的。

检查电源线路和开关，修复或更换故障部件。

3. 维护保养除了故障处理外，定期的维护保养对于漏电保护器的正常工作也非常重要。

以下是一些维护保养的注意事项：•清洁：定期清洁漏电保护器的外壳和接线端子，确保无尘和无腐蚀。

漏电保护器常见的故障与处理1. 引言漏电保护器是一种保护人身安全的电气装置，广泛应用于居民住宅、商业建筑和工业设施中。

它起到监测电路中的漏电流，一旦检测到漏电就会迅速切断电源，以防止触电事故的发生。

然而，漏电保护器也可能出现故障，导致误报或无法正常工作。

本文将介绍漏电保护器常见的故障类型及处理方法。

2. 漏电保护器常见故障类型2.1 假动作假动作是指漏电保护器在正常情况下错误地切断电源。

假动作可能由以下原因引起：•外部干扰：例如邻近的电源设备、强电磁场、雷击等都可能干扰漏电保护器的正常工作。

在这种情况下，漏电保护器可能会误判外部干扰为漏电现象，从而导致假动作。

•漏电保护器故障：漏电保护器内部元件损坏、灵敏度调节不准确等原因，也可能导致假动作的发生。

2.2 不动作不动作是指漏电保护器无法正常切断电源，即在漏电情况下无法起到保护作用。

常见的不动作原因包括：•漏电保护器灵敏度设置错误：漏电保护器的灵敏度应根据实际需求进行调整，如果设置不当，可能会导致漏电保护器无法检测到小电流漏电或过于敏感而频繁报警。

•漏电保护器老化：长时间使用后，漏电保护器内部电路组件可能出现老化或损坏，导致无法正常工作。

3. 处理方法3.1 假动作的处理方法3.1.1 排除外部干扰如果漏电保护器出现假动作，首先应检查是否有外部干扰的影响。

可采取以下措施来排除外部干扰：•切换电源回路：将漏电保护器所在的电路切换到其他电源回路，检查是否还会出现假动作情况。

•定位干扰源：使用便携式电场强度计、电磁辐射测试仪等工具，对周围电器设备和空间进行测试，找出可能产生干扰的设备或区域。

•防雷措施：加装防雷设备、接地保护等，以减少雷击对漏电保护器的干扰。

3.1.2 更换漏电保护器如果外部干扰已经排除，仍然出现假动作情况，可能是漏电保护器内部元件损坏。

此时，建议更换漏电保护器，并确保新的漏电保护器符合相关标准要求。

3.2 不动作的处理方法3.2.1 调整灵敏度如果漏电保护器无法检测到小电流漏电或过于敏感导致频繁报警，可尝试调整漏电保护器的灵敏度。

工业技术INDUSTRY TECHNOLOGY由于矿山开采环境恶劣，井下电气设备在潮湿的环境中极易产生故障。

影响了煤矿井下工作的安全进行，严重时还会造成雷管提前引爆等重大安全事故，给井下工作人员的生命安全造成了巨大威胁。

本文，笔者针对煤矿井下电气设备的运行问题，介绍了煤矿井下电气设备常出现的安全事故，并提出了相应的接地和漏电保护措施。

一、煤矿井下电气设备的接地保护1.接地保护的原理。

接地保护主要是将电气设备不带电部分的金属外壳同接地系统之间做良好的电气连接，将故障设备上的漏电电压控制在安全范围之内。

无接地保护人体接触漏电电气设备模型如图1所示，有接地保护人体接触漏电电气设备的模型如图2所示。

在图1情况下，未采用接地保护，当电源与电气设备的金属外壳相接触时，接地电流I d 通过人体和电网形成闭合回路，为简化计算，假设各相对地绝缘阻抗均相等，那么漏电设备对地电压U d 为U d =3UR r /|3R r +Z |。

（1）式（1）中，U 为电网相电压，R r 为人体电阻，Z 为电网每相对地绝缘阻抗。

由于绝缘阻抗是绝缘电阻与分布电流的并联阻抗，所以当电网分布范围不大，接用电气设备不多、且绝缘电阻较高时，漏电设备对地电压不高；但当电网分布范围大，接用电气设备较多时，绝缘电阻将明显下降。

在图2情况下，采用了接地保护，在电路中，接地电流通过人体电阻以及接地电阻R d 以及电网对地绝缘阻抗形成回路，其中接地电阻与人体电阻相关联，漏电设备的对地电压U d 为U d =3UR d /|3R d +Z |。

（2）式（2）中，R d <<|Z |，所以设备对地电压大大减小，只需要适当的控制R d ，就可以将漏电设备的对地电压控制在安全范围内，从而防止人体触电。

2.接地保护在煤矿井下电气设备中的应用。

对于井下的电气设备主要是通过将井下的各供电点的接地极用公共母线连接起来，形成保护接地网。

在该系统中，公共母线主要采用铠装的电缆金属钢带帮铅套，接地总线主要采用橡套电缆。

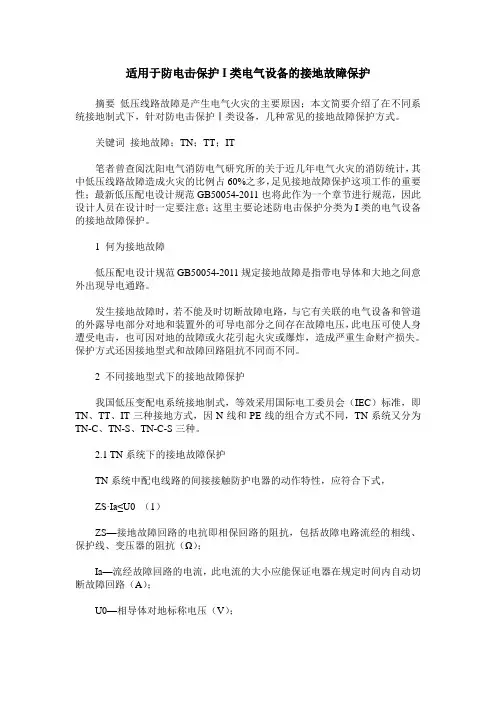

适用于防电击保护I类电气设备的接地故障保护摘要低压线路故障是产生电气火灾的主要原因；本文简要介绍了在不同系统接地制式下，针对防电击保护Ⅰ类设备，几种常见的接地故障保护方式。

关键词接地故障；TN；TT；IT笔者曾查阅沈阳电气消防电气研究所的关于近几年电气火灾的消防统计，其中低压线路故障造成火灾的比例占60%之多，足见接地故障保护这项工作的重要性；最新低压配电设计规范GB50054-2011也将此作为一个章节进行规范，因此设计人员在设计时一定要注意；这里主要论述防电击保护分类为I类的电气设备的接地故障保护。
