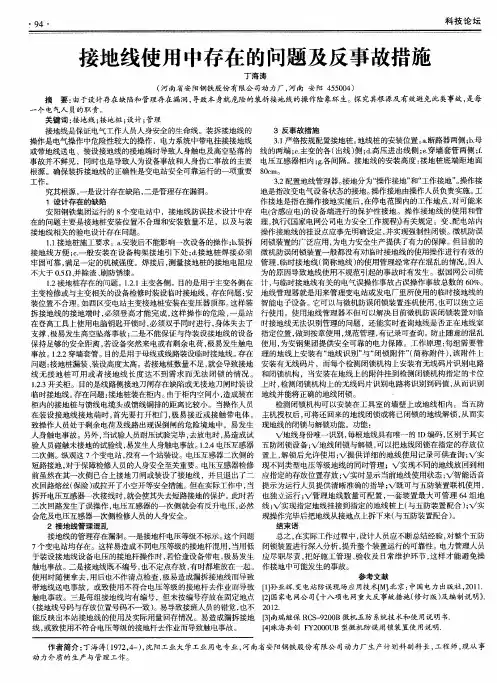

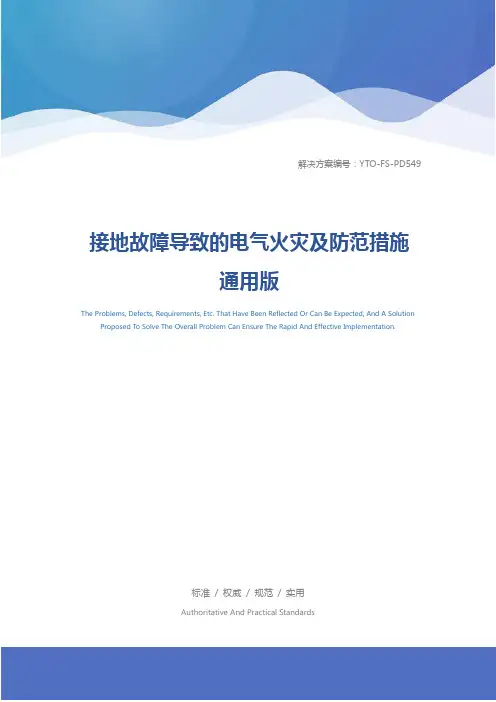

解决方案编号：YTO-FS-PD549接地故障导致的电气火灾及防范措施通用版The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards接地故障导致的电气火灾及防范措施通用版使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

引发电气火灾的原因很多,由接地故障漏电引发的火灾不断发生。

而且,它比一般短路引起的火灾更具隐蔽性,后果更为严重。

电气接地故障是指相线和电气装置的外露导电部分(设备的金属外壳、敷线管槽、电气装置的构架等)、装置的外导电部分(包括水,暖、煤气,空调的金属管道和建筑物金属结构等)以及大地之间的短路,通常,一幢建筑物内存在着多种接地。

如系统接地、保护按地、防雷接地、电子设备接地等等。

由于这几种接地的作用各不相同,在实际使用中相互影响,如果措施不当,轻则影响用电设备的正常工作,重则影响人身安全。

1 接地种类1.1 系统接地系统接地是系统电源的某一点接地,这个点通常是电源(变压器、发电机)的中性点,系统接地和保护接地系统接地的主要作用是使系统能正常运行。

如,当发生雷击时,地面瞬变电磁场使低压电线路感应出幅值很高的瞬态过电压,线路对地绝缘,因而承受很高的冲击电压,系统接地后由于雷电流对地泄放降低了线路埘地的瞬态过电压,从而减轻了线路被击穿的危险。

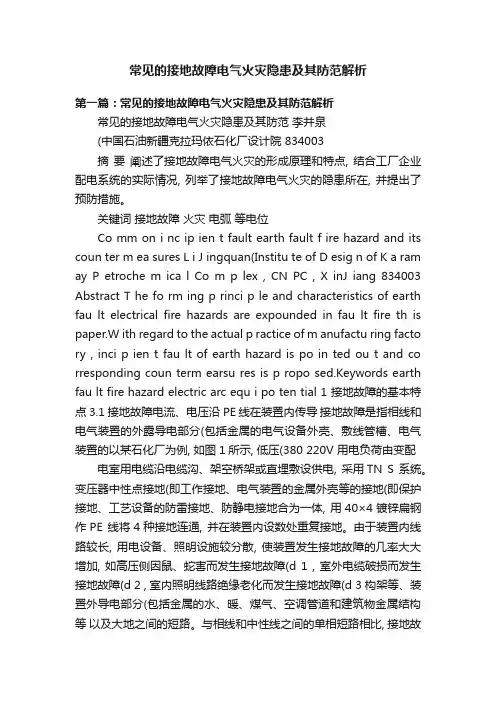

常见的接地故障电气火灾隐患及其防范解析第一篇：常见的接地故障电气火灾隐患及其防范解析常见的接地故障电气火灾隐患及其防范李井泉(中国石油新疆克拉玛依石化厂设计院 834003摘要阐述了接地故障电气火灾的形成原理和特点, 结合工厂企业配电系统的实际情况, 列举了接地故障电气火灾的隐患所在, 并提出了预防措施。

关键词接地故障火灾电弧等电位Co mm on i nc ip ien t fault earth fault f ire hazard and its coun ter m ea sures L i J ingquan(Institu te of D esig n of K a ram ay P etroche m ica l Co m p lex , CN PC , X inJ iang 834003 Abstract T he fo rm ing p rinci p le and characteristics of earth fau lt electrical fire hazards are expounded in fau lt fire th is paper.W ith regard to the actual p ractice of m anufactu ring facto ry , inci p ien t fau lt of earth hazard is po in ted ou t and co rresponding coun term earsu res is p ropo sed.Keywords earth fau lt fire hazard electric arc equ i po ten tial 1 接地故障的基本特点3.1 接地故障电流、电压沿PE 线在装置内传导接地故障是指相线和电气装置的外露导电部分(包括金属的电气设备外壳、敷线管槽、电气装置的以某石化厂为例, 如图1所示, 低压(380 220V 用电负荷由变配电室用电缆沿电缆沟、架空桥架或直埋敷设供电, 采用TN S 系统。

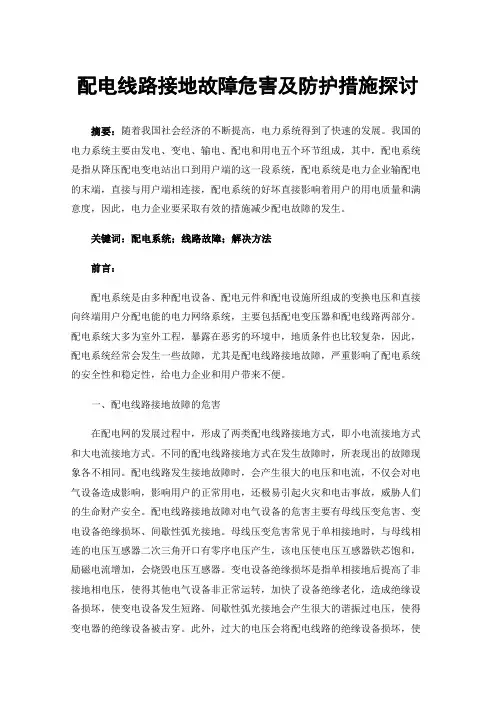

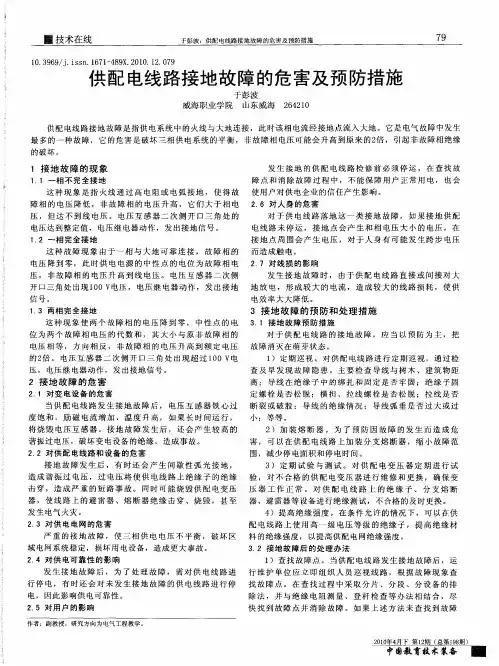

配电线路接地故障危害及防护措施探讨摘要：随着我国社会经济的不断提高，电力系统得到了快速的发展。

我国的电力系统主要由发电、变电、输电、配电和用电五个环节组成，其中，配电系统是指从降压配电变电站出口到用户端的这一段系统，配电系统是电力企业输配电的末端，直接与用户端相连接，配电系统的好坏直接影响着用户的用电质量和满意度，因此，电力企业要采取有效的措施减少配电故障的发生。

关键词：配电系统；线路故障；解决方法前言：配电系统是由多种配电设备、配电元件和配电设施所组成的变换电压和直接向终端用户分配电能的电力网络系统，主要包括配电变压器和配电线路两部分。

配电系统大多为室外工程，暴露在恶劣的环境中，地质条件也比较复杂，因此，配电系统经常会发生一些故障，尤其是配电线路接地故障，严重影响了配电系统的安全性和稳定性，给电力企业和用户带来不便。

一、配电线路接地故障的危害在配电网的发展过程中，形成了两类配电线路接地方式，即小电流接地方式和大电流接地方式。

不同的配电线路接地方式在发生故障时，所表现出的故障现象各不相同。

配电线路发生接地故障时，会产生很大的电压和电流，不仅会对电气设备造成影响，影响用户的正常用电，还极易引起火灾和电击事故，威胁人们的生命财产安全。

配电线路接地故障对电气设备的危害主要有母线压变危害、变电设备绝缘损坏、间歇性弧光接地。

母线压变危害常见于单相接地时，与母线相连的电压互感器二次三角开口有零序电压产生，该电压使电压互感器铁芯饱和，励磁电流增加，会烧毁电压互感器。

变电设备绝缘损坏是指单相接地后提高了非接地相电压，使得其他电气设备非正常运转，加快了设备绝缘老化，造成绝缘设备损坏，使变电设备发生短路。

间歇性弧光接地会产生很大的谐振过电压，使得变电器的绝缘设备被击穿。

此外，过大的电压会将配电线路的绝缘设备损坏，使整个线路发生短路，从而引起电气火灾。

当配电线路发生接地故障，且落地的电线接触到人或者是动物，会形成跨步电压，使人或者是动物触电，发生电击事故。

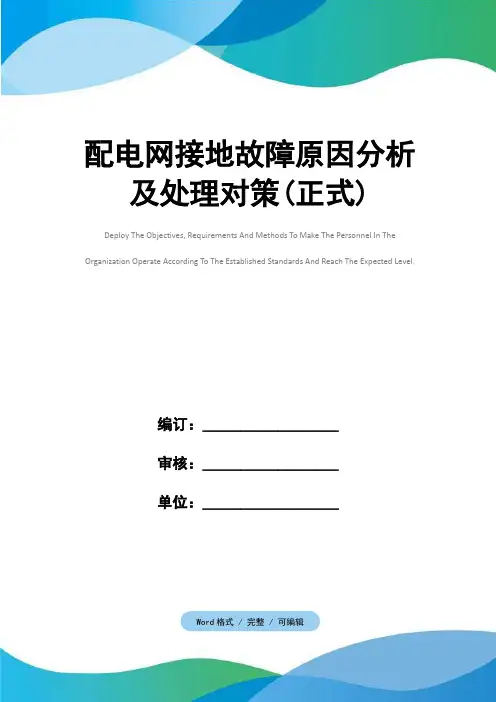

编订：__________________审核：__________________单位：__________________配电网接地故障原因分析及处理对策(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-1375-72 配电网接地故障原因分析及处理对策(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1 引言在10～35kV电网中，各类接地故障相对较多，使电网供电的可*性降低，对工农业生产及人民生活造成很大影响，所以必须认真分析故障原因，采取有效的防护措施。

2 故障原因(1) 雷害事故。

10～35kV系统网络覆盖面较大，遭受雷击的概率相对增多，不仅直击雷造成危害，而且由于防雷设施不够完善，绝缘水平和耐雷水平较低，地闪、云闪形成的感应过电压也能造成相当大的危害，导致设备损坏，危及电网安全。

(2) 污闪故障。

10～35kV配电网络中因绝缘子污秽闪络，使线路多点接地的故障也经常发生。

据对10kV配电线路的检查发现，因表面积污而放电烧伤的绝缘子不少。

绝缘子污秽放电，是造成线路单相接地和引起跳闸的主要原因。

(3) 铁磁谐振过电压。

10～35kV系统属于中性点不接地系统，随着其规模的扩大，网络对地电容越来越大，在该网络中电磁式电压互感器和空载变压器的非线性电感相对较大，感抗比容抗大得多，而且电磁式电压互感器一次线圈中性点直接接地，受雷击、单相地和倒闸操作等的激发，往往能形成铁磁谐振，谐振产生的过电压最高约达线电压的3倍，能引起绝缘闪络、避雷器爆炸，甚至电器设备烧毁。

接地故障导致的电气火灾及防范措施
接地故障是电气火灾最常见的原因，也是最具破坏力的原因之一、接
地缺陷对电气安全具有严重危害，可能造成短路、发热、着火甚至爆炸。

因此，正确的接地技术是确保电气安全的基础，在电气火灾预防中起着至
关重要的作用。

首先，接地系统必须正确地安装和使用，以确保正确的装置接地。

1）地线应被正确安装，一般是沿着建筑物的外围，以及安装水电线
路的位置，采用挂片地线。

安装时，应注意挂片地线的悬挂高度不低于
30厘米，最好是45厘米。

2）接地极应坚固，安装牢固，安装在水泥的基准上最佳，而不是悬
挂在墙上。

并且接地电阻不大于4欧姆。

3）应根据接地要求使用相应的接地电缆，电线应按规定的标准使用，接地时，应考虑电路表明的最大电流，并采用符合标准的接地导线，确保
接地电阻不超过规定值。

4）定期检查接地系统的电阻值，包括接地系统的每一部分，确保接
地电阻值符合要求，以确保安全。

其次，应采取有效的防止接地故障的措施，有效的接地技术可以预防
电气火灾。

1）在施工之前，应准备好接地装置和系统，确保安装和施工按规定
要求完成。

配电线路单相接地故障危害及防范措施分析摘要：正常稳定的电力供应对社会经济发展有着重要影响，社会经济发展对电能的需求量在持续增加。

因此，必须重视对配电线路单相接地故障进行排查，找准事故发生的原因，真正做到防患于未然，维持配电线路运行的稳定性。

关键词：配电线路；单相接地；查找；安全前言：配电线路应用十分广泛，一旦配网出现故障问题，就会对正常电力供应造成影响。

在具体开展配电线路运行维护工作期间，要求结合常出现的问题，采取相对应的措施加强维护，对10kV配电线路单相接地故障查找、处理方法进行研究，以此可以保质保量的进行配电线路运行维护工作。

1、单相接地故障的主要危害1.1 对配电线路设备的影响。

对配电设备产生危害。

一般来说，在单相接地故障发生后，间歇性弧光接地会产生几倍于正常电压的过电压，使线路上的绝缘子绝缘击穿,造成非常严重的短路事故。

对配电网也会产生一定的危害。

极其严重的单相接地故障,会破坏区域电网系统的稳定,造成非常严重的事故，还有对人身也会产生危害。

当配电线路出现单相接地事故故障后，变电站的电压互感器检测电流为零序电流，并在开口的三角形区域产生了零序电压，致使电压互感器的铁芯饱和、励磁电流递增，此时若长久运行，则会将电压互感器烧毁。

配电线路单相接地事故故障发生时会促使谐振过电压的产生，高于同期电压产生的谐振过电压数倍，对配电线路变电设备的绝缘体危害极大，严重时则会击穿配电线路变电设备的绝缘体，造成更大的配电事故。

1.2对配电线路和设备的影响。

配电线路的单相接地故障可能会引发间歇性的弧光接地，形成高于正常线路数倍的谐振过电压，该过电压可使配电线路上的绝缘体被击穿，造成短路事故的发生，同时可能会引发部分配电变压器的毁坏，造成配电线路上的避雷器、熔断器等绝缘体被击穿、烧毁，也有可能引发火灾。

当发生单相瞬间接地时，电弧不能自行熄灭，容易形成相间短路，使断路器跳闸。

1.3危及人畜生命安全及引发火灾。

单相接地故障多发生在雷雨季节即夏秋季，此段期间多雨、多雷、大风、气候潮湿，如果配电线路未停运，对于行人和线路巡视人员(特别是夜间)，可能发生跨步电压引起的人身电击事故，也可能发生牲畜电击伤亡事故。

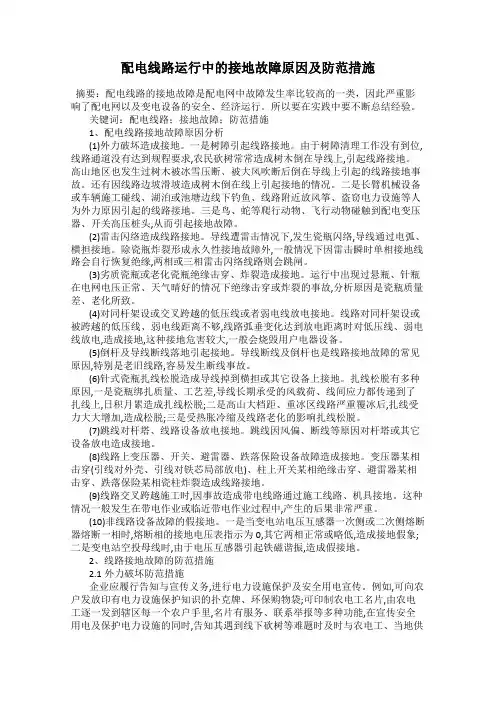

配电线路运行中的接地故障原因及防范措施摘要：配电线路的接地故障是配电网中故障发生率比较高的一类，因此严重影响了配电网以及变电设备的安全、经济运行。

所以要在实践中要不断总结经验。

关键词：配电线路；接地故障；防范措施1、配电线路接地故障原因分析(1)外力破坏造成接地。

一是树障引起线路接地。

由于树障清理工作没有到位,线路通道没有达到规程要求,农民砍树常常造成树木倒在导线上,引起线路接地。

高山地区也发生过树木被冰雪压断、被大风吹断后倒在导线上引起的线路接地事故。

还有因线路边坡滑坡造成树木倒在线上引起接地的情况。

二是长臂机械设备或车辆施工碰线、湖泊或池塘边线下钓鱼、线路附近放风筝、盗窃电力设施等人为外力原因引起的线路接地。

三是鸟、蛇等爬行动物、飞行动物碰触到配电变压器、开关高压桩头,从而引起接地故障。

(2)雷击闪络造成线路接地。

导线遭雷击情况下,发生瓷瓶闪络,导线通过电弧、横担接地。

除瓷瓶炸裂形成永久性接地故障外,一般情况下因雷击瞬时单相接地线路会自行恢复绝缘,两相或三相雷击闪络线路则会跳闸。

(3)劣质瓷瓶或老化瓷瓶绝缘击穿、炸裂造成接地。

运行中出现过悬瓶、针瓶在电网电压正常、天气晴好的情况下绝缘击穿或炸裂的事故,分析原因是瓷瓶质量差、老化所致。

(4)对同杆架设或交叉跨越的低压线或者弱电线放电接地。

线路对同杆架设或被跨越的低压线、弱电线距离不够,线路弧垂变化达到放电距离时对低压线、弱电线放电,造成接地,这种接地危害较大,一般会烧毁用户电器设备。

(5)倒杆及导线断线落地引起接地。

导线断线及倒杆也是线路接地故障的常见原因,特别是老旧线路,容易发生断线事故。

(6)针式瓷瓶扎线松脱造成导线掉到横担或其它设备上接地。

扎线松脱有多种原因,一是瓷瓶绑扎质量、工艺差,导线长期承受的风载荷、线间应力都传递到了扎线上,日积月累造成扎线松脱;二是高山大档距、重冰区线路严重覆冰后,扎线受力大大增加,造成松脱;三是受热胀冷缩及线路老化的影响扎线松脱。

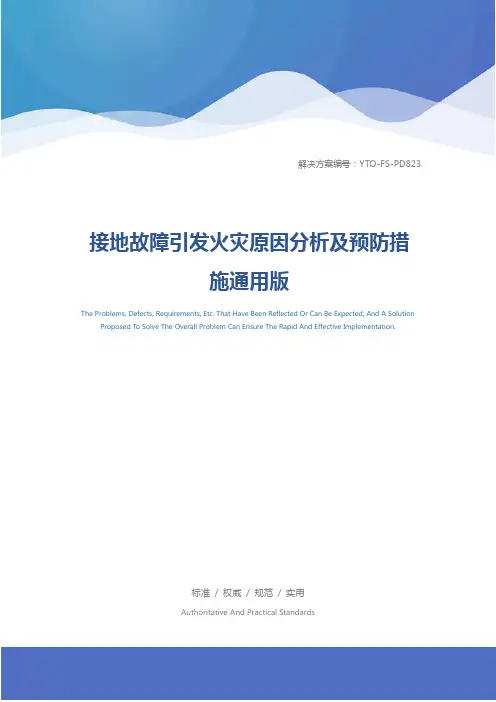

解决方案编号：YTO-FS-PD823接地故障引发火灾原因分析及预防措施通用版The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards接地故障引发火灾原因分析及预防措施通用版使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

相线与电气装置的外露导电部分（包括电气设备金属外壳、敷线管槽及构架等）、外部导电部分（包括金属的水、暖、煤气、空调管道和建筑的金属结构等）以及大地之间的短路称之为接地短路。

国际标准ＩＥＣ３６４中将接地短路称为接地故障（Ｅａｒｔｈｆａｕｔ），以区别于一般短路。

一般短路点因高温而熔融，短路电流大，线路能产生高温，人们以为这种短路火灾危险性大，其实不然，因为保险丝能被短时的大电流熔断而切断电源电流，反而不易引发火灾。

而接地故障的火灾危险性大的主要是因为它的短路电流比较小，其小电流不足以使过流保护器（熔断器、断路器）及时动作切断电源，也不能使短路点熔焊，往往引起打火或拉弧，其局部高温却足以引燃近旁可燃物而成灾。

因而，接地故障与一般短路相比，当产生火灾时具有更大的危险性和复杂性。

１接地故障电流引起火灾的原因如图２所示的低压公用电网通常采用ＴＴ接地（接地系统）在发生相线与电流通路内的设备外壳、敷线管槽短路时短路电流Ｉｄ都通过两个接地电阻ＲＡ和ＲＢ返回电源，假设ＲＡ为１０Ω，ＲＢ为４Ω，则接地短路电流约为Ｉｄ＝Ｕ０／（ＲＡ＋ＲＢ）＝２２０／（１０＋４）＝１５．７Ａ。

低压接地故障与电气火灾范本低压接地故障是指电气设备或线路中出现接地故障的情况。

接地故障会导致电流在接地点形成回路，从而引发电气火灾。

为了防止低压接地故障和电气火灾的发生，我们需要加强预防措施，并建立相应的范本来指导工作。

下面将分析低压接地故障和电气火灾的原因，并介绍相应的预防措施。

首先，低压接地故障的原因有多种。

其中一种可能是设备老化或损坏，导致绝缘材料的退化或断裂，从而导致电气设备发生接地。

另一种可能是电气线路的设计或施工不合理，导致线路绝缘不足或接地电阻过大，使得电流无法正常流动，从而引发接地故障。

此外，操作不当、环境恶劣或设备故障等因素也可能导致低压接地故障的发生。

接下来，我们来看看低压接地故障引发电气火灾的原因。

低压接地故障会导致接地电流过大，引起电线发热、短路或电器设备过载，从而引发电气火灾。

电气火灾会对人身安全和财产造成严重威胁，需要高度重视。

针对低压接地故障和电气火灾的危害，我们需要采取一系列的预防措施。

首先，要定期检查和维护电气设备，确保其正常运行和绝缘性能良好。

其次，要加强对电气线路的设计和施工监督，遵循安全标准和规范，确保线路的绝缘性能满足要求。

另外，要加强员工的培训和安全意识教育，提高他们的操作技能和安全意识，减少操作不当引发的接地故障。

还要加强对环境的管理，确保工作场所的清洁整洁，防止灰尘、湿气等因素对电气设备造成损害。

总之，低压接地故障是引发电气火灾的主要原因之一。

为了预防低压接地故障和电气火灾的发生，我们需要加强设备检查和维护、规范线路设计和施工、加强员工培训和安全意识教育以及管理工作环境。

只有全面提高电气安全管理水平，才能有效预防低压接地故障和电气火灾的发生，保障人身安全和财产安全。

电力系统常见接地故障现象与处理一、单相接地故障的危害：1、发生接地时，由于非故障相对地电压升高(完全接地时升至线电压值）系统中的绝缘薄弱点可能击穿，造成短路故障；2、接地故障点产生电弧，会烧坏设备并可能发展成相间短路故障；3、接地故障点产生间歇性电弧时,在一定条件下产生串联谐振过电压，其值可达相电压的2。

5—3倍，对系统绝缘危害很大。

4、发生弧光接地时，产生过电压，非故障相电压很高电压互感器高压保险可能熔断，甚至可能烧坏电压互感器。

二、单相接地故障的现象及处理：1、电压互感器保险熔断1）当电压互感器高压保险熔断时，受电压二次回路的负载影响，熔断相电压降低,但不为零，此时其他两相电压应保持为正常相电压或稍低。

同时由于断相出现在互感器高压侧,互感器低压侧会出现零序电压,大小高于接地信号定值，会发出接地信号。

退出电压互感器,更换保险后投入运行。

2）当电压互感器低压保险熔断时,在二次侧的反映和高压保险基本类似，但是由于保险熔断发生在低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。

在这种情况下，中央信号报警“电压互感器断线”，熔断相电压为零，另两相电压正常，可以确认为该低压保险熔断，否则，判断为互感器高压保险熔断。

退出保护更换二次保险。

2、用变压器对空载母线充电时开关三相合闸不同期，三相对地电容不平衡，使中性点位移，三相电压不对称，也会报接地信号。

这种情况只在操作时发生，只要检查母线及配出设备无异常，即可以判定，投入一条线路接地信号就会消失。

3、系统的接地故障线路发生接地,是电网中最常见的非正常运行状态,沿线杆塔、横担、绝缘子、避雷器等设备，线路两旁树枝，落小物体等都容易引起系统接地,尤其大风和雷雨天气，接地现象更是频繁发生。

1）金属性接地：线路断线,电源侧直接接地，易造成金属性接地。

发生金属性接地时，故障相电压为零或接近于零,非故障相电压上升为线电压或接近于线电压，且完全接地时，电压表显示无摆动。
