电动汽车智能在线绝缘检测装置研究

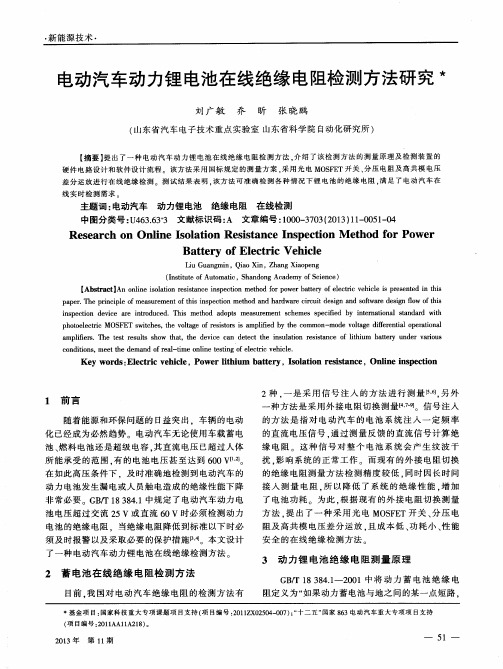

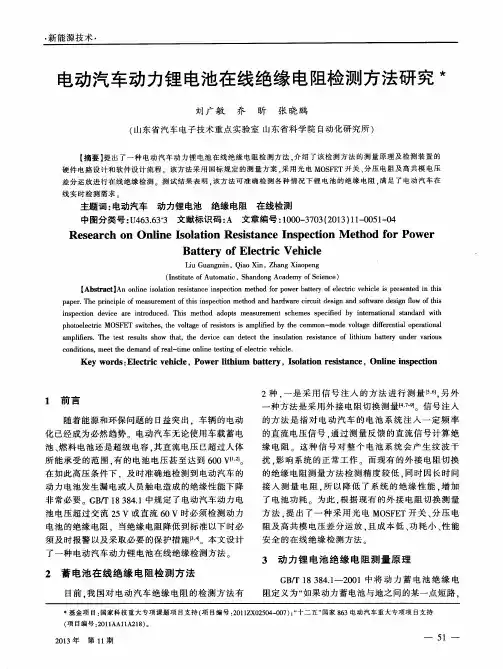

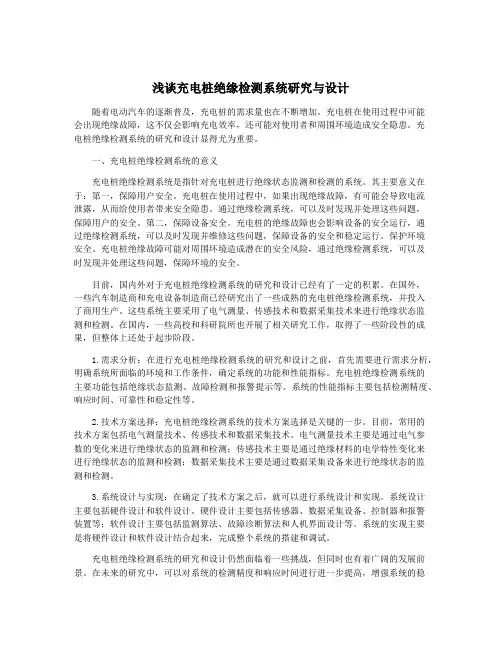

浅谈充电桩绝缘检测系统研究与设计随着电动汽车的逐渐普及，充电桩的需求量也在不断增加。

充电桩在使用过程中可能会出现绝缘故障，这不仅会影响充电效率，还可能对使用者和周围环境造成安全隐患。

充电桩绝缘检测系统的研究和设计显得尤为重要。

一、充电桩绝缘检测系统的意义充电桩绝缘检测系统是指针对充电桩进行绝缘状态监测和检测的系统。

其主要意义在于：第一，保障用户安全。

充电桩在使用过程中，如果出现绝缘故障，有可能会导致电流泄露，从而给使用者带来安全隐患。

通过绝缘检测系统，可以及时发现并处理这些问题，保障用户的安全。

第二，保障设备安全。

充电桩的绝缘故障也会影响设备的安全运行，通过绝缘检测系统，可以及时发现并维修这些问题，保障设备的安全和稳定运行。

保护环境安全。

充电桩绝缘故障可能对周围环境造成潜在的安全风险，通过绝缘检测系统，可以及时发现并处理这些问题，保障环境的安全。

目前，国内外对于充电桩绝缘检测系统的研究和设计已经有了一定的积累。

在国外，一些汽车制造商和充电设备制造商已经研究出了一些成熟的充电桩绝缘检测系统，并投入了商用生产。

这些系统主要采用了电气测量、传感技术和数据采集技术来进行绝缘状态监测和检测。

在国内，一些高校和科研院所也开展了相关研究工作，取得了一些阶段性的成果，但整体上还处于起步阶段。

1.需求分析：在进行充电桩绝缘检测系统的研究和设计之前，首先需要进行需求分析，明确系统所面临的环境和工作条件，确定系统的功能和性能指标。

充电桩绝缘检测系统的主要功能包括绝缘状态监测、故障检测和报警提示等。

系统的性能指标主要包括检测精度、响应时间、可靠性和稳定性等。

2.技术方案选择：充电桩绝缘检测系统的技术方案选择是关键的一步。

目前，常用的技术方案包括电气测量技术、传感技术和数据采集技术。

电气测量技术主要是通过电气参数的变化来进行绝缘状态的监测和检测；传感技术主要是通过绝缘材料的电学特性变化来进行绝缘状态的监测和检测；数据采集技术主要是通过数据采集设备来进行绝缘状态的监测和检测。

AUTO AFTERMARKET | 汽车后市场纯电动汽车绝缘检测方法及维修案例分析王昕灿1　李京鑫2　翟羽1　王震1　王贺11.江苏航运职业技术学院 江苏省南通市 2260102.马鞍山职业技术学院　安徽省马鞍山市　243031摘 要： 绝缘性是纯电动汽车高压安全性能中的主要指标之一，在进行纯电动汽车检测与维修过程中，对高压电气系统的绝缘性能检测需要使用专用的绝缘测试仪器，测量高压电缆及高压部件对车身绝缘电阻是否位于规定值范围内。

分析绝缘检测原理和绝缘电阻检测方法，并以奇瑞eQ1纯电动汽车绝缘故障为例，进一步剖析绝缘检测方法和注意事项，为新能源汽车的检测和维护提供安全保障。

关键词：纯电动汽车　绝缘检测　维修　安全1　引言纯电动汽车动力系统一般具有直流300V以上的工作电压，其主要包括驱动电机及控制器、高压动力电池及电池管理系统、高压控制盒、逆变器总成及其他电力电子设备[1]。

因此相对较高的车辆运行电压对纯电动汽车高压动力系统和整车底盘间的绝缘性能提出了更为严格的要求。

车辆动力传输系统中高压动力电缆的绝缘层往往会因受环境潮湿影响绝缘性，或者绝缘层老化干裂导致绝缘性能下降，从而易导致动力系统电源高压导线透过绝缘层介质与整车底盘结构形成电路回路，造成高压电路短路、底盘电位整体上升，危害性极大。

这些危害会造成驾驶人员、乘坐人员以及维修人员的人身安全，同时也将在一定程度上影响车辆控制线路、信号线路以及其他低压电路的正常工作。

当车辆高压系统与底盘间多处连接点间的绝缘性能严重下降，更会造成漏电短路，产生热积效应，最重要的情况下甚至会造成整车电气火灾。

因此，保障纯电动汽车的绝缘性能是保证车辆安全性的重要工作之一，通过准确实时监测高压系统对底盘的绝缘性，包括驱动电机系统绝缘性、动力电池系统绝缘性等，可以及时排查并解决车辆的绝缘故障，保证车辆设备正常运作和汽车安全运行。

在新能源汽车检测与维修过程中，对于绝缘性能的好坏一般通过被测物绝缘电阻的大小来判定。

bms绝缘检测原理BMS绝缘检测原理近年来，随着电动汽车的广泛应用，电池管理系统（BMS）的重要性也日益凸显。

作为电动汽车的核心设备之一，BMS的功能之一就是对电池的绝缘状态进行检测。

本文将介绍BMS绝缘检测的原理和作用。

BMS绝缘检测是指对电池组与车体之间的绝缘状态进行实时监测和检测。

为了确保电池组与车体之间的绝缘性能良好，防止漏电和短路等安全隐患，BMS绝缘检测系统能够及时发现绝缘故障，并采取相应的措施进行处理。

BMS绝缘检测的原理是基于电阻测量的方法。

绝缘检测装置通过测量电池组与车体之间的电阻值来判断绝缘状态。

在正常情况下，电池组与车体之间的电阻值应该是无穷大，即电流无法通过。

而当发生绝缘故障时，电池组与车体之间会出现漏电现象，电阻值就会变小。

BMS绝缘检测系统通常由绝缘检测装置、信号处理器和报警装置等组成。

绝缘检测装置负责测量电池组与车体之间的电阻值，并将测量结果传输给信号处理器。

信号处理器会对接收到的数据进行处理和分析，判断绝缘状态是否正常。

如果发现绝缘故障，信号处理器会发出警报信号，同时通过报警装置通知车辆驾驶员或相关人员。

BMS绝缘检测系统的作用不仅仅是保障电动汽车的安全运行，还可以延长电池组的使用寿命。

在电池组与车体之间存在绝缘故障时，电流会通过绝缘故障点流向车体，引起电池组的放电现象，从而降低电池组的使用寿命。

通过BMS绝缘检测系统及时发现和处理绝缘故障，可以避免这种情况的发生，延长电池组的使用寿命。

除了对电池组与车体之间的绝缘状态进行检测，BMS绝缘检测系统还可以对电池单体之间的绝缘状态进行监测。

电池组由多个电池单体串联而成，如果电池单体之间的绝缘状态不良，可能会导致电池组整体性能下降。

BMS绝缘检测系统可以通过测量电池单体之间的电阻值来判断绝缘状态是否正常，并及时发出警报信号。

BMS绝缘检测是电动汽车领域中非常重要的一项技术。

通过对电池组与车体之间以及电池单体之间的绝缘状态进行监测和检测，可以保障电动汽车的安全运行，延长电池组的使用寿命。

新能源汽车电气绝缘检测和检测方法分析作者：张勇旺吕海达来源：《科学导报·科学工程与电力》2019年第03期【摘要】近年来在电气绝缘检测过程中引入的方式较多，很大程度为绝缘检测带来较多新的技术理念。

但需注意在检测方式引入中应综合考虑检测方法的应用水平、检测方式的经济性等，通过研究发现，利用阻抗网络构建的方式，既可保证电路结构整体较为简单，而且其中单片机的引入能够为编程带来极大的便利。

因此，做好绝缘检测工作，对电动汽车性能的提高具有极其重要的意义。

【关键词】新能源汽车；电气绝缘检测；随着时间的进步和发展，绿色消费的观念深入人心，在国家政策的积极推动下，众多领域开始进行发展模式的转变，由高污染、高能耗转向绿色、低能方面发展。

汽车行业便是一个典型的例子，随着生活水平的提高，汽车成为人们日常生活不可缺少的代步工具，然而汽车的发展加剧了环境的污染，以北京市为例，机动车排放了全市58%的氮氧化物、40%的挥发性有机物和22%的细颗粒物，因此，汽车行业的发展与环境污染、能源消耗密切相關。

新能源汽车的发展，成为汽车领域的新兴动力，是未来汽车行业发展的主要趋势。

对于电动汽车来说，以其低能、减排的优势很快获得众多人们的青睐，对于我国来说，购买电动汽车实行政策补贴，使得低收入人群也可购买电动汽车。

然而电动汽车的发展受到众多因素的影响，其中关于电气绝缘检测便是一个重要的方面，本文在对于绝缘性检测介绍的基础上，对其检测方法进行相应的阐述，为电动汽车电器检测提供一定的理论依据。

1 电气绝缘性能的相关介绍关于电气绝缘性能，由于绝缘问题多集中在高电压系统方面，因此在研究中可以车辆高压电气系统为例。

假设系统在构成上为燃料电池组、锂离子电池组，前者主要以下降特性作为输出电源外特性，输出电压在系统输出电流逐渐到达300A时，将会呈现下降趋势，由360V降至270V。

而后者在标准电压上一般保持在350-420V之间，且以388V标称电压为主。

新能源汽车电气绝缘检测和检测方法分析随着节能环保的理念深入人心和新能源汽车的广泛应用，电动汽车的安全性也备受瞩目。

电气绝缘是电动汽车安全的重要基础之一，其稳定性和可靠性直接影响到电动汽车的使用寿命和行驶安全性。

因此，电气绝缘的检测和测试成为了保证电动汽车安全的重要手段之一。

本文将从新能源汽车电气绝缘检测的概念、方法、技术手段等方面进行分析。

一、电气绝缘检测概述电动汽车的各种电器设备，如电动机、控制器、充电装置等都通过电气绝缘加以隔离。

电气绝缘的主要作用是防止电器设备之间互相干扰，同时阻止电流从设备内部外渗，避免发生短路等事故。

电气绝缘检测主要是检测新能源汽车各种电器设备的电气绝缘是否存在问题。

1. 断路法断路法是一种通过分离电气设备与电源之间的连线，测量绝缘电阻的方法。

使用外部电压源向被测设备注入一定电压，然后断开电源端，通过电流表或万用表测量电器设备两个端点的电阻值，以此判断电气绝缘的状态。

2. 介电强度法介电强度法是通过施加高电压的方式，检测电气绝缘的强度和可靠性。

多用于对高压电器设备的测试，将高电压加在被测试设备上，检测在所加电压下，电气绝缘是否被击穿，从而推断设备的耐受程度。

3. 泄漏电流法泄漏电流法主要是检测电气绝缘的泄漏情况，泄漏电流的大小可以反映电气绝缘的状态。

该方法通常要求设备处于正常使用状态下，向设备加入一定电流，从设备的外壳或地钳测量其泄漏电流的大小，以此判断电器设备是否存在绝缘故障。

1. 热成像检测热成像是一种利用热成像仪和红外热像测量技术，对电器设备进行无损检测的方法。

该方法可以对设备表面的温度分布进行检测和记录，排查出电器设备的故障点和问题。

通过热成像检测可以得到比常规检测方法更多的信息，使得检测效率和准确性有了大幅提高。

2. 神经网络技术神经网络技术被应用在电动汽车电气绝缘测试中，可以用于对测试数据进行分析，准确发现绝缘故障点，并且扩展性好。

神经网络技术通过建立电气绝缘的数据模型，对设备的正常工作状态、异常情况进行分类，有效筛选出故障设备，从而实现对新能源汽车电气绝缘的快速和可靠检测。

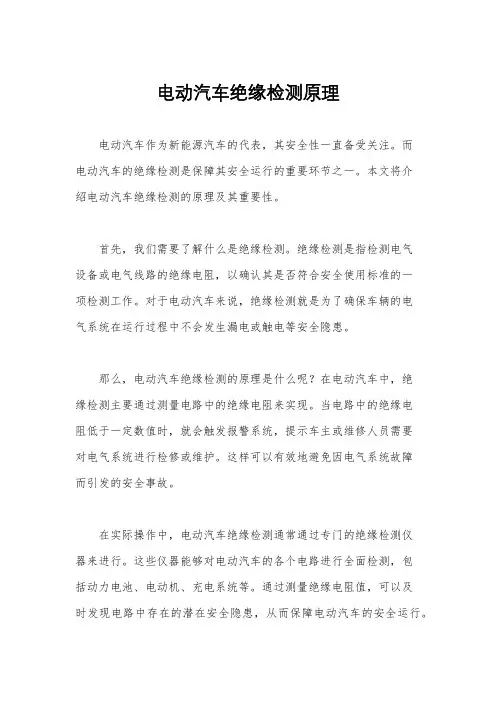

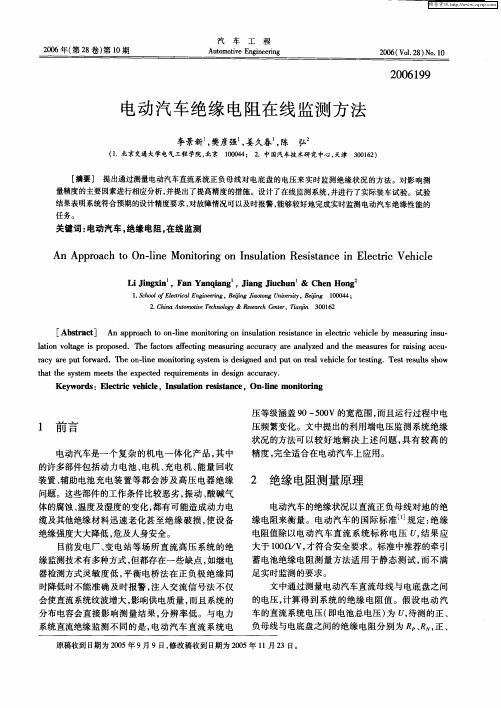

电动汽车绝缘检测原理电动汽车作为新能源汽车的代表，其安全性一直备受关注。

而电动汽车的绝缘检测是保障其安全运行的重要环节之一。

本文将介绍电动汽车绝缘检测的原理及其重要性。

首先，我们需要了解什么是绝缘检测。

绝缘检测是指检测电气设备或电气线路的绝缘电阻，以确认其是否符合安全使用标准的一项检测工作。

对于电动汽车来说，绝缘检测就是为了确保车辆的电气系统在运行过程中不会发生漏电或触电等安全隐患。

那么，电动汽车绝缘检测的原理是什么呢？在电动汽车中，绝缘检测主要通过测量电路中的绝缘电阻来实现。

当电路中的绝缘电阻低于一定数值时，就会触发报警系统，提示车主或维修人员需要对电气系统进行检修或维护。

这样可以有效地避免因电气系统故障而引发的安全事故。

在实际操作中，电动汽车绝缘检测通常通过专门的绝缘检测仪器来进行。

这些仪器能够对电动汽车的各个电路进行全面检测，包括动力电池、电动机、充电系统等。

通过测量绝缘电阻值，可以及时发现电路中存在的潜在安全隐患，从而保障电动汽车的安全运行。

电动汽车绝缘检测的重要性不言而喻。

首先，它是保障电动汽车安全的重要手段之一。

电动汽车的动力电池和电动机等关键部件都需要进行绝缘检测，以确保其在工作过程中不会发生漏电或短路等故障。

其次，绝缘检测也是电动汽车定期维护保养的重要内容之一，可以帮助车主及时发现并解决潜在的安全隐患，延长车辆的使用寿命。

综上所述，电动汽车绝缘检测是保障车辆安全运行的重要环节，其原理是通过测量电路中的绝缘电阻来实现。

通过专门的绝缘检测仪器，可以对电动汽车的各个电路进行全面检测，及时发现潜在的安全隐患，确保车辆的安全运行。

因此，电动汽车的绝缘检测工作至关重要，不容忽视。

新能源汽车电气绝缘检测和检测方法分析新能源汽车是指使用非传统燃料（如电能、太阳能、核能等）作为能源驱动的汽车，具有环保、节能的特点。

作为新能源汽车的重要组成部分，电气系统在车辆运行中起到至关重要的作用。

而电气绝缘的稳定性是电气系统正常运行的基础，因此电气绝缘检测成为新能源汽车生产和使用过程中的重要环节。

本文将对新能源汽车电气绝缘检测及其检测方法进行深入分析。

一、新能源汽车电气绝缘检测的重要性电气绝缘检测是指对电气设备或系统的绝缘性能进行定性、定量的检测，旨在发现和排除潜在的绝缘故障，确保电气设备或系统的稳定运行。

在新能源汽车中，电气绝缘的稳定性直接关系到车辆的安全性能和使用寿命，因此电气绝缘检测显得尤为重要。

电气绝缘检测可以有效预防安全事故。

新能源汽车采用高压电池作为动力源，一旦发生电气绝缘故障，可能导致电池短路、高温等严重后果，甚至引发火灾、爆炸等安全事故，严重威胁人身安全和财产安全。

通过定期对电气绝缘进行检测，可以及时发现潜在的绝缘故障隐患，采取相应措施予以修复，有效预防安全事故的发生。

电气绝缘检测可以提高车辆的可靠性和稳定性。

新能源汽车的电气系统包括电机、控制器、充电装置、高压电池等组成部分，这些部件的正常运行离不开良好的电气绝缘。

定期对电气绝缘进行检测，可以及时发现并解决潜在的绝缘故障，确保车辆的各项功能正常运行，提高车辆的可靠性和稳定性。

电气绝缘检测还对新能源汽车的经济性和环保性具有重要意义。

由于电动汽车的成本相对较高，使用寿命长，因此维护成本成为车主非常关心的问题。

合理而有效的电气绝缘检测可以降低车辆的使用成本，延长车辆的使用寿命，提高车辆的环保性能，降低对环境的影响，为新能源汽车的推广和应用打下良好的基础。

针对新能源汽车电气绝缘的检测，目前主要采用的方法有绝缘电阻测量法、极化指数法、介损角测量法等。

下面将对这些方法进行简要介绍。

1.绝缘电阻测量法绝缘电阻测量法是通过测量绝缘电阻的大小来判断绝缘状态是否良好的方法。

新能源汽车电气绝缘检测和检测方法分析随着新能源汽车的迅速发展，电气绝缘的检测成为了新能源汽车安全性和可靠性的关键环节。

本文将从新能源汽车电气绝缘的重要性、现有的检测方法以及存在的问题进行分析，并提出一种改进的检测方法。

新能源汽车电气绝缘的重要性无需多言。

作为电动汽车的核心部分，电气系统的绝缘性能直接关系到汽车的安全性和可靠性。

一旦电气绝缘出现问题，不仅会影响电动汽车的驱动性能，还会导致短路、火灾等严重后果。

对新能源汽车电气绝缘进行定期的检测和维护是至关重要的。

目前，常见的新能源汽车电气绝缘检测方法主要包括电压击穿法、介电强度法和绝缘电阻法。

电压击穿法通过施加高电压来测试电气绝缘的耐压能力，但由于需要高压电源和专业设备，使用较为麻烦。

介电强度法则是通过施加高频电流来测试绝缘材料的耐压能力，这种方法虽然简单易行，但存在检测精度不高的问题。

绝缘电阻法则是通过测量绝缘材料两端的电阻值来评估绝缘性能，但由于现代电气系统越来越复杂，这种方法难以满足检测要求。

针对现有的不足，笔者提出一种改进的检测方法。

该方法基于红外热成像技术，通过测量电气绝缘材料的红外辐射来评估其绝缘性能。

当绝缘材料的温度升高时，会发出一定数量的红外辐射。

通过红外热成像仪，我们可以直观地观察到绝缘材料的温度分布情况。

如果某一部分的温度异常升高，说明该处的绝缘性能存在问题，需要进行进一步的检修或更换。

与传统方法相比，该方法具有以下优点：红外热成像技术非常方便和快捷，无需复杂的设备和测试步骤。

该方法可以全面、直观地观察到绝缘材料的温度分布情况，更容易发现异常。

红外热成像技术具有较高的检测精度和可靠性，能够满足现代电气系统的检测要求。
