电路设计中的信号完整性SI问题分析与解决引言：在现代电子设备中，信号完整性是一个至关重要的问题。
由于信号的传输速度越来越高，信号完整性问题变得尤为突出。
本文将分析信号完整性（Signal Integrity，简称SI）问题在电路设计中的重要性，并介绍一些常见的SI问题及其解决方法。
一、信号完整性的重要性信号完整性是指在信号传输过程中保持信号波形的准确性和完整性，确保信号的正确传递和解读。
如果信号受到干扰、衰减或失真，可能会导致数据的错误传输或丢失。
这对于各种电子设备，尤其是高速数据传输的系统来说，都是一项极其重要的考虑因素。
二、常见的SI问题1. 反射干扰反射干扰是信号在多个传输线之间传播时产生的一种干扰现象。
当信号到达传输线末端时，一部分信号能够反射回来，与输入信号相叠加，引起波形失真。
这种干扰主要由于阻抗不匹配引起。
2. 串扰干扰串扰干扰是指在多条相邻的传输线上，信号在传输过程中相互影响的现象。
这种干扰主要由于电磁场相互耦合引起，导致信号波形失真，降低信号质量。
3. 时钟抖动时钟抖动是指时钟信号在传输中出现的随机时移现象。
时钟抖动可能导致时序错误，使系统无法正确同步，进而影响整个系统的性能。
三、SI问题的解决方法1. 降低阻抗不匹配为了解决反射干扰问题，可以通过匹配传输线和负载的阻抗，减少信号反射。
采用合适的终端电阻，可以使信号在传输线上的反射最小化。
2. 优化布线方式在设计电路板布线时，应尽量避免传输线之间的相互干扰。
合理安排和分隔传输线的布局，使用屏蔽层和地平面层等技术手段，可有效减少串扰干扰。
3. 使用信号完整性分析工具借助信号完整性分析工具，可以模拟和分析信号在电路板上的传输过程，帮助发现潜在的SI问题。
通过调整设计参数，优化电路板布线，可以提前预防并解决SI问题。
4. 时钟校准技术对于时钟抖动问题，可以采用时钟校准技术来调整时钟信号的时序和相位。
通过使用高精度的时钟源和时钟校准电路，可以有效减少时钟抖动带来的问题。

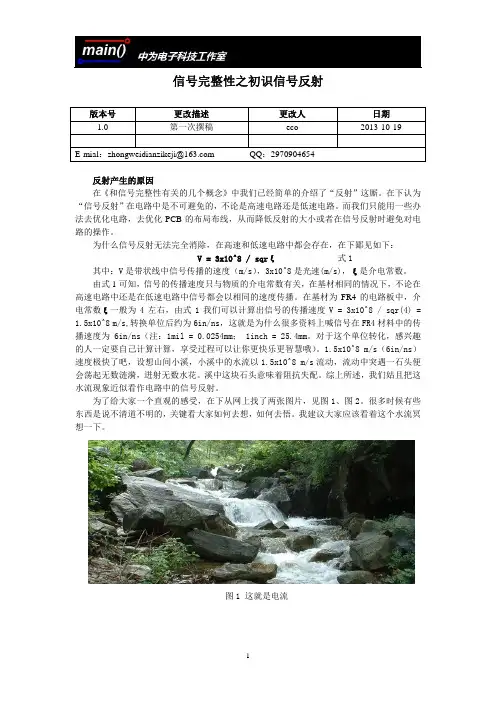

信号完整性之初识信号反射版本号更改描述更改人日期1.0 第一次撰稿 eco2013-10-19 E-mial：zhongweidianzikeji@ QQ：2970904654反射产生的原因在《和信号完整性有关的几个概念》中我们已经简单的介绍了“反射”这厮。
在下认为“信号反射”在电路中是不可避免的，不论是高速电路还是低速电路。
而我们只能用一些办法去优化电路，去优化PCB的布局布线，从而降低反射的大小或者在信号反射时避免对电路的操作。
为什么信号反射无法完全消除，在高速和低速电路中都会存在，在下鄙见如下：V = 3x10^8 / sqrξ 式1其中：V是带状线中信号传播的速度（m/s），3x10^8是光速(m/s)，ξ是介电常数。
由式1可知，信号的传播速度只与物质的介电常数有关，在基材相同的情况下，不论在高速电路中还是在低速电路中信号都会以相同的速度传播。
在基材为FR4的电路板中，介电常数ξ一般为4左右，由式1我们可以计算出信号的传播速度V = 3x10^8 / sqr(4) =1.5x10^8 m/s,转换单位后约为6in/ns，这就是为什么很多资料上喊信号在FR4材料中的传播速度为6in/ns（注：1mil = 0.0254mm； 1inch = 25.4mm。
对于这个单位转化，感兴趣的人一定要自己计算计算，享受过程可以让你更快乐更智慧哦）。
1.5x10^8 m/s（6in/ns）速度极快了吧，设想山间小溪，小溪中的水流以1.5x10^8 m/s流动，流动中突遇一石头便会荡起无数涟漪，迸射无数水花。
溪中这块石头意味着阻抗失配。
综上所述，我们姑且把这水流现象近似看作电路中的信号反射。
为了给大家一个直观的感受，在下从网上找了两张图片，见图1、图2。
很多时候有些东西是说不清道不明的，关键看大家如何去想，如何去悟。
我建议大家应该看着这个水流冥想一下。
图1 这就是电流图2 请想象成电流I’m sorry,说的太远。

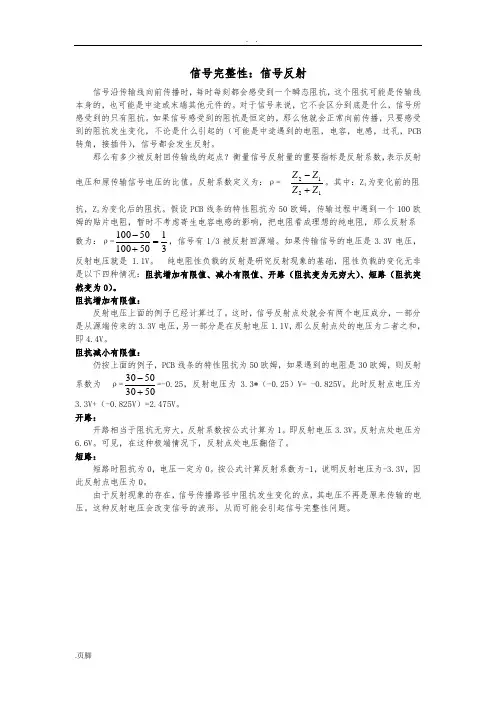

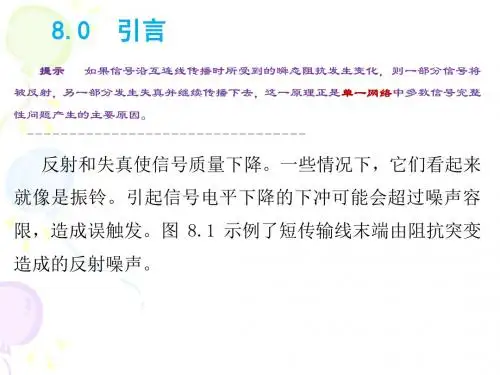

信号完整性：信号反射信号沿传输线向前传播时，每时每刻都会感受到一个瞬态阻抗，这个阻抗可能是传输线本身的，也可能是中途或末端其他元件的。
对于信号来说，它不会区分到底是什么，信号所感受到的只有阻抗。
如果信号感受到的阻抗是恒定的，那么他就会正常向前传播，只要感受到的阻抗发生变化，不论是什么引起的（可能是中途遇到的电阻，电容，电感，过孔，PCB 转角，接插件），信号都会发生反射。
那么有多少被反射回传输线的起点？衡量信号反射量的重要指标是反射系数，表示反射 电压和原传输信号电压的比值。
反射系数定义为：ρ= 1212Z Z Z Z +-。
其中：Z 1为变化前的阻 抗，Z 2为变化后的阻抗。
假设PCB 线条的特性阻抗为50欧姆，传输过程中遇到一个100欧姆的贴片电阻，暂时不考虑寄生电容电感的影响，把电阻看成理想的纯电阻，那么反射系 数为：ρ=3150********=+-，信号有1/3被反射回源端。
如果传输信号的电压是3.3V 电压，反射电压就是1.1V 。
纯电阻性负载的反射是研究反射现象的基础，阻性负载的变化无非是以下四种情况：阻抗增加有限值、减小有限值、开路（阻抗变为无穷大）、短路（阻抗突然变为0）。
阻抗增加有限值：反射电压上面的例子已经计算过了。
这时，信号反射点处就会有两个电压成分，一部分是从源端传来的3.3V 电压，另一部分是在反射电压1.1V ，那么反射点处的电压为二者之和，即4.4V 。
阻抗减小有限值：仍按上面的例子，PCB 线条的特性阻抗为50欧姆，如果遇到的电阻是30欧姆，则反射 系数为 ρ=50305030+-=-0.25，反射电压为 3.3*（-0.25）V= -0.825V 。
此时反射点电压为3.3V+（-0.825V ）=2.475V 。
开路：开路相当于阻抗无穷大，反射系数按公式计算为1。
即反射电压3.3V 。
反射点处电压为6.6V 。
可见，在这种极端情况下，反射点处电压翻倍了。
短路：短路时阻抗为0，电压一定为0。

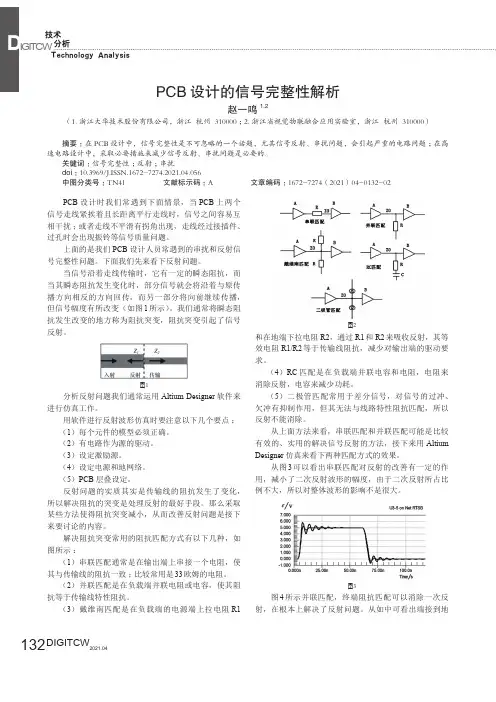

电路板级的信号完整性问题和仿真分析摘要：今天随着电子技术的发展，电路板设计中的信号完整性问题已成为PCB设计者必须面对的问题。
信号完整性指的是什么？信号在电路中传输的质量。
由于电子产品向高速、微型化的发展，导致集成电路开关速度的加快，产生了信号完整性问题。
常见的问题有反弹、振铃、地弹和串扰等等。
这些问题将会对电路板设计产生怎样的影响？通过理论分析探讨，找到解决它们的一些途径。
传统的PCB设计是在样机中去测试问题，极大的降低了产品设计的效率。
使用EDA工具分析，可以将问题在计算机中进行暴露处理，降低问题的出现，提高产品的设计效率。
这里以Altium Designer 6.0工具为例，介绍分析解决部分信号完整性问题的方法。
关键词：信号完整性 Altium Designer 6.0 仿真分析[中图分类号] O59 [文献标识码] A [文章编号] 1000-7326（2012）04-0125-0320世纪初叶，科学家先后发明了真空二极管和三极管，它代表人类进入了电子技术时代。
随后半导体晶体管和集成电路的出现，将电子技术推向了一个新的时期。
特别是IC芯片的发展，使电子产品越来越趋向于小型化、高速化、数字化。
但同时却给电子设计带来一个新的问题：体积减小导致电路的布局布线密度变大，而同时信号的频率也在迅速提高，如何处理越来越快的信号。
这就是我们硬件设计中遇到的最核心问题：信号完整性。
为什么我们以前在学校学习和电子制作中没有遇到呢？那是因为在模拟电路中，采用的是单频或窄频带信号，我们关心的只是电路的信噪比，没有去考虑信号波形和波形畸变；而在数字电路中，电平跳变的信号上升时间比较长，一般为几个纳秒。
元件间的布线不会影响电路的信号，所以都没有去考虑信号完整性问题。
但是今天，随着GHz时代的到来，很多IC的开关速度都在皮秒级别，同时由于对低功耗的追求，芯片内核电压越来越低，电子系统所能容忍的噪声余量越来越小，那么电路设计中的信号完整性问题就突现出来了。
信号完整性分析---信号反射及阻抗匹配信号反射产生的原因，当信号从阻抗为Z0 进入阻抗为ZL 的线路时，由于阻抗不匹配的原因，有部分信号会被反射回来，也可以用“传输线上的回波来概括”。
如果源端、负载端和传输线具有相同的阻抗，反射就不会发生了。
反射的影响:如果负载阻抗小于传输线阻抗，反射电压为负，反之，如果负载阻抗大于传输线阻抗，反射电压为正。
实际问题中，PCB上传输线不规则的几何形状，不正确的信号匹配，经过连接器的传输及电源平面不连续等因素均会导致反射情况发生，而表现出诸如过冲/下冲以及振荡等信号失真的现象。
过冲，当信号的第一个波峰超过原来设定的最大值，信号的第一个波谷超过原来设定的最大值时，为过冲，也就是冲过头了。
下冲，当信号的第二个波峰波谷超过设定值时，称为下冲。
过大的过冲会导致元件保护二极管损坏，而下冲严重时会产生假时钟，导致系统误读写操作。
如果过冲过大我们可以采用阻抗匹配的方式消除过冲，方法很简单如下所示：效果如下：震荡：信号的反射也会引起信号震荡，而震荡的本质跟过冲/下冲是一样的，在一个周期内，信号反复的过冲下冲我们称之为信号震荡。
震荡是消除电路多余能量的一种方式。
通过震荡的信号，可以将反射而产生的多余能量给消耗掉。
欠阻尼（振铃）是指终端的阻尼小，过阻尼（环绕）是指终端的阻尼大了。
(PS:不只是分布式电路才会产生振荡，集总电路由于LC振荡也会产生振荡，其振荡的大小和电路的品质因素Q有关，Q值代表了电路中信号的衰减速度，Q值越高衰减越慢。
可以通过单位时间电路储存的能量与丢失的能量比值来衡量)Q<1/2的时候就不存在过冲或者振荡。
Q值的计算方法为： L是导线的平均电感，C是接收端的负载电容，Rs 是驱动端的输出电阻。
阻抗匹配，由于源端与负载端的阻抗不匹配才引起信号的反射，因此要进行阻抗匹配，从而降低反射系数，可以在源端串接阻抗，或者负载端并行接阻抗。
反射系数公式：P=(Z1-Z0)/(Z1+Z0)阻抗匹配端接技术汇总单电阻端接经总结：串联电阻匹配一般适用于单个负载的情况。

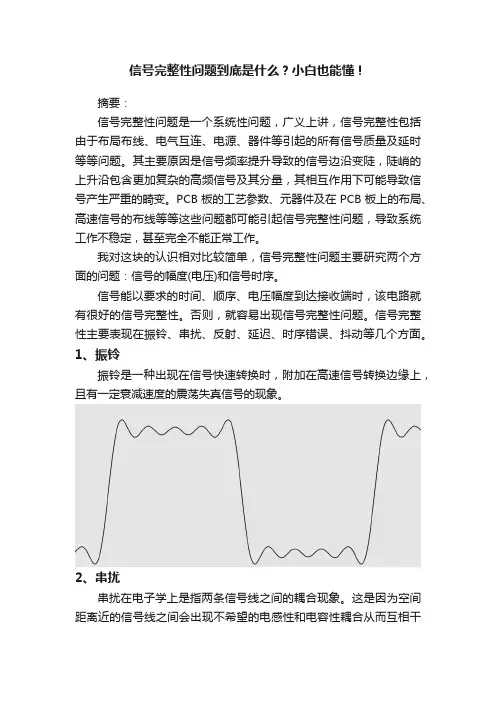

信号完整性问题到底是什么？小白也能懂！摘要：信号完整性问题是一个系统性问题，广义上讲，信号完整性包括由于布局布线、电气互连、电源、器件等引起的所有信号质量及延时等等问题。
其主要原因是信号频率提升导致的信号边沿变陡，陡峭的上升沿包含更加复杂的高频信号及其分量，其相互作用下可能导致信号产生严重的畸变。
PCB板的工艺参数、元器件及在PCB板上的布局、高速信号的布线等等这些问题都可能引起信号完整性问题，导致系统工作不稳定，甚至完全不能正常工作。
我对这块的认识相对比较简单，信号完整性问题主要研究两个方面的问题：信号的幅度(电压)和信号时序。
信号能以要求的时间、顺序、电压幅度到达接收端时，该电路就有很好的信号完整性。
否则，就容易出现信号完整性问题。
信号完整性主要表现在振铃、串扰、反射、延迟、时序错误、抖动等几个方面。
1、振铃振铃是一种出现在信号快速转换时，附加在高速信号转换边缘上，且有一定衰减速度的震荡失真信号的现象。
2、串扰串扰在电子学上是指两条信号线之间的耦合现象。
这是因为空间距离近的信号线之间会出现不希望的电感性和电容性耦合从而互相干扰。
电容性耦合会引发耦合电流，而电感性耦合则引发耦合电压。
在印刷电路板设计和集成电路设计中，串扰是一个比较棘手的问题。
3、反射反射是指信号在传输线上传输时，当高速PCB上传输线的特征阻抗与信号的源端阻抗或负载阻抗不匹配时，发生反射，使信号波形出现过冲、下冲和由此导致的振铃现象。
如下图所示：过冲（Over shoot）是指信号跳变的第一个峰值（或谷值），它是在电源电平之上或参考地电平之下的额外电压效应；下冲（Under shoot）是指信号跳变的下一个谷值（或峰值）。
过大的过冲电压经常长期性地冲击会造成器件的损坏，下冲会降低噪声容限，振铃增加了信号稳定所需要的时间，从而影响到系统时序。
4、延迟，时序错误信号延迟和时序错误是指信号在PCB的导线上以有限的速度传输，信号从驱动端发出到达接收端，其间存在一个传输延迟。

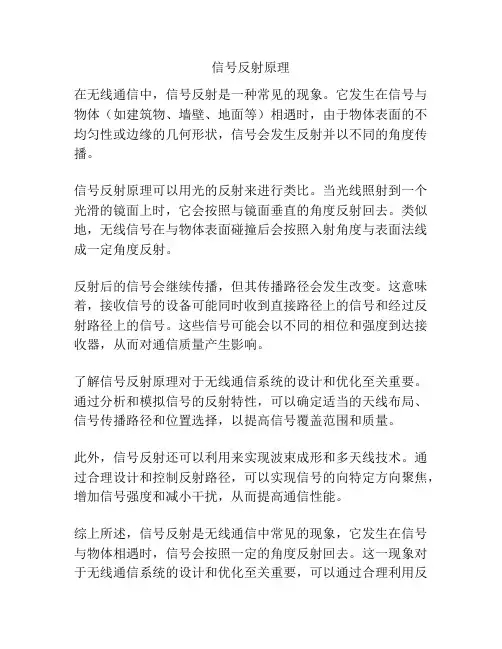

信号反射原理
在无线通信中，信号反射是一种常见的现象。
它发生在信号与物体（如建筑物、墙壁、地面等）相遇时，由于物体表面的不均匀性或边缘的几何形状，信号会发生反射并以不同的角度传播。
信号反射原理可以用光的反射来进行类比。
当光线照射到一个光滑的镜面上时，它会按照与镜面垂直的角度反射回去。
类似地，无线信号在与物体表面碰撞后会按照入射角度与表面法线成一定角度反射。
反射后的信号会继续传播，但其传播路径会发生改变。
这意味着，接收信号的设备可能同时收到直接路径上的信号和经过反射路径上的信号。
这些信号可能会以不同的相位和强度到达接收器，从而对通信质量产生影响。
了解信号反射原理对于无线通信系统的设计和优化至关重要。
通过分析和模拟信号的反射特性，可以确定适当的天线布局、信号传播路径和位置选择，以提高信号覆盖范围和质量。
此外，信号反射还可以利用来实现波束成形和多天线技术。
通过合理设计和控制反射路径，可以实现信号的向特定方向聚焦，增加信号强度和减小干扰，从而提高通信性能。
综上所述，信号反射是无线通信中常见的现象，它发生在信号与物体相遇时，信号会按照一定的角度反射回去。
这一现象对于无线通信系统的设计和优化至关重要，可以通过合理利用反
射特性来提高信号覆盖范围和质量，并实现波束成形和多天线技术。

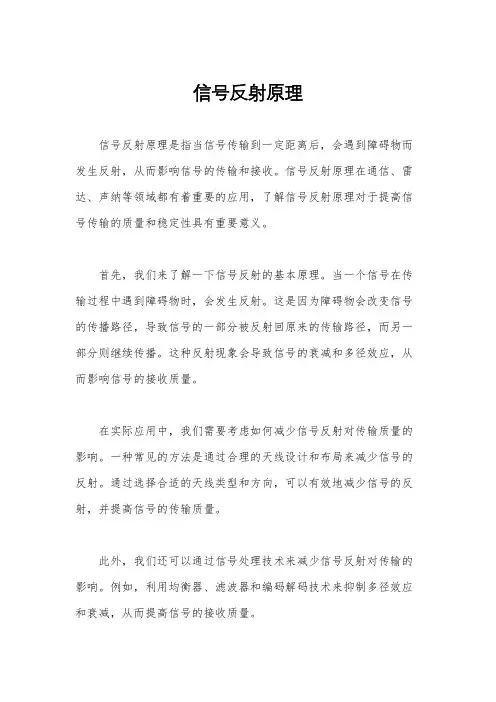

信号反射原理
信号反射原理是指当信号传输到一定距离后，会遇到障碍物而发生反射，从而影响信号的传输和接收。
信号反射原理在通信、雷达、声纳等领域都有着重要的应用，了解信号反射原理对于提高信号传输的质量和稳定性具有重要意义。
首先，我们来了解一下信号反射的基本原理。
当一个信号在传输过程中遇到障碍物时，会发生反射。
这是因为障碍物会改变信号的传播路径，导致信号的一部分被反射回原来的传输路径，而另一部分则继续传播。
这种反射现象会导致信号的衰减和多径效应，从而影响信号的接收质量。
在实际应用中，我们需要考虑如何减少信号反射对传输质量的影响。
一种常见的方法是通过合理的天线设计和布局来减少信号的反射。
通过选择合适的天线类型和方向，可以有效地减少信号的反射，并提高信号的传输质量。
此外，我们还可以通过信号处理技术来减少信号反射对传输的影响。
例如，利用均衡器、滤波器和编码解码技术来抑制多径效应和衰减，从而提高信号的接收质量。
另外，对于雷达和声纳等系统来说，信号反射原理也是一个重要的考虑因素。
在这些系统中，我们需要考虑如何利用信号反射来获取目标的位置和特征信息。
通过分析信号的反射特性，我们可以实现对目标的探测和识别，从而实现系统的远程监测和目标跟踪。
总的来说，信号反射原理是一个重要的物理现象，对于信号传输和接收具有重要的影响。
了解信号反射原理，可以帮助我们更好地设计和优化通信系统、雷达系统和声纳系统，从而提高系统的性能和可靠性。
在未来的研究和应用中，我们还可以进一步深入探讨信号反射原理，以实现更加高效和可靠的信号传输和接收技术。
