避雷器型式及注解(图文)民熔

避雷器是维持电力系统稳定运行的重要保护装置，能有效防止雷电大气过电压对电力设备的损伤。

避雷器从结构形式上讲，可分为金属氧化物避雷器、阀式避雷器、管形避雷器、磁吹避雷器等。

1.金属氧化物避雷器（氧化锌避雷器）氧化锌避雷器是七十年代发展起来的一种新型避雷器，由于其优良的保护特性，在现代电力系统中广泛使用。

它主要由氧化锌压敏电阻构成。

每一块压敏电阻稳定的开关电压（叫压敏电压），在正常的工作电压下压敏电阻值很大，相当于绝缘状态，但在冲击过电压作用下，压敏电阻呈低值被击穿，相当于短路状态；当高于压敏电压的外部过电压消失后，其又恢复高阻状态。

.民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器01电阻片氧化锌电阻片，具有良好的陡坡响应特性，操作残压低没有放电分散性等优点02一体成型采用整体硅橡胶模压成型密封性能好，防爆性能优异耐污秽清洗在高压电力线上安装氧化锌避雷器后，当雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，可以将电源线上的电压控制在安全范围内，从而保护了电气设备的安全。

氧化锌避雷器是具有优良的保护性能和大气过电压限制能力。

氧化锌具有良好的非线性伏安特性，其在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器从结构上分为无间隙氧化锌避雷器、有间隙氧化锌避雷器；有间隙氧化锌避雷器又可分为带外间隙和带内间隙的两种；其试验方法按其结构来说是完全不同的，如果错误地进行了试验，有可能将氧化锌避雷器损坏。

下图所示为35kV及以下输电线路上常用的一种带外间隙的氧化锌避雷器;一般来说，有间隙氧化锌避雷器应进行的试验项目为：绝缘电阻测量、工频放电电压测试，其中最重要的试验项目是工频放电电压测试。

无间隙氧化锌避雷器试验项目通常为：绝缘电阻测量、工频参考电压和持续电流、直流参考电压和0.75倍直流参考电压下的泄漏电流。

避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。

陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型应与被保护的电气设备正确匹配，即避雷器动作后的残余电压低于被保护设备通过相同电流时所能承受的电压。

避雷器的灭弧电压应与安装地点的最高工频电压正确配合，使避雷器在系统发生相间接地故障时也能可靠运行为防止避雷器爆炸，采用工频连续电流灭弧。

当过电压超过一定值时，避雷器将放电并使导线变直通过电阻来限制过电压。

过电压过电压的定义、分类及危害（1）什么是过电压？电力系统正常运行时，电气设备的绝缘低于电网的额定电压。

由于雷击、运行、故障或参数配合不当等原因，电力系统某些部位的电压可能会升高，有时会大大超过正常状态下的电压值。

这种电压上升称为过电压。

过电压过电压的类型和危害（2）过电压分为内部过电压和大气过电压。

内部过电压：由于操作（合闸、合闸）、事故（接地、短路、断开等）或其他原因，使电力系统状态发生突然变化，可能对系统造成危险过电压的过渡过程。

这些过电压是由系统中电磁能量的振荡和积累引起的，称为内部过电压。

内部过电压可分为工频过电压、操作过电压和谐振过电压。

大气过电压：是由于雷暴季节雷暴云在空气中带电引起的。

雷暴及其附近的地面感应带电体和地面上的一些导电电荷相结合产生不均匀电荷。

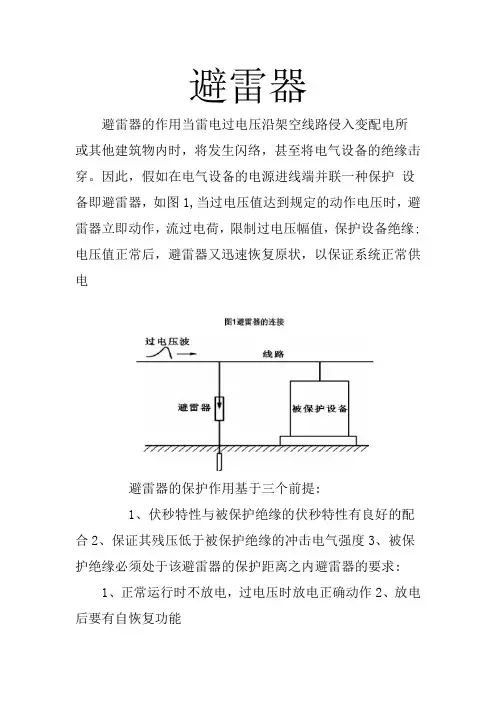

避雷器避雷器的作用当雷电过电压沿架空线路侵入变配电所或其他建筑物内时，将发生闪络，甚至将电气设备的绝缘击穿。

因此，假如在电气设备的电源进线端并联一种保护设备即避雷器，如图1,当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘;电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电避雷器的保护作用基于三个前提:1、伏秒特性与被保护绝缘的伏秒特性有良好的配合2、保证其残压低于被保护绝缘的冲击电气强度3、被保护绝缘必须处于该避雷器的保护距离之内避雷器的要求:1、正常运行时不放电，过电压时放电正确动作2、放电后要有自恢复功能避雷器连续工作电压相关参数：允许长期工作电压。

应等于或大于系统的最高相电压。

额定电压（“kV”：可在短时间内使用最大工作电压（“灭弧电压”）。

缓冲器可以在工作电压下放电并关闭电弧。

没有游客留下的脚印！这是设计长时间保护装置的基本结构和特点。

工作频率允许电压性能：指示氧化锌在规定条件下抵抗过电压的能力。

额定放电电流（“Ka”：用于隔离避雷器电平的放电电流峰值不应超过220kV及以下的5ka残压。

也就是说，在冲击电流的影响下，避雷针两端产生的电压可以理解为避雷针两端承受的最大电压。

避雷器的分类和结构适用于阀式、管式和有限金属氧化物保护形式。

阀门避雷针主要分为两类：普通阀门避雷针和磁力鼓风机避雷针。

提克。

莱斯常用的阀门避雷器为FS、FZ系列，磁力风机避雷器为FCD、FZ系列FCZ.莱斯阀门防雷装置型号中使用的符号如下：动力站：y回路：d—旋转电机：c—带磁风机放电间隙。

阀挡板主要由一平面火花间隙串联在碳化硅电阻板（阀板）上组成。

平面火花空间安装在密封陶瓷管内，并设有连接螺栓。

在保险杠中，它具有高电压强度和低电压强度的非线性特性。

阀式缓冲器在正常工作电压下不能穿透某一点火区间，但在过电压下会通过一段点火区间撞击保险杠。

大的雷电波通过电阻平滑地流入地面，电阻阀板对矿井电流产生的工频电压有很大的阻力。

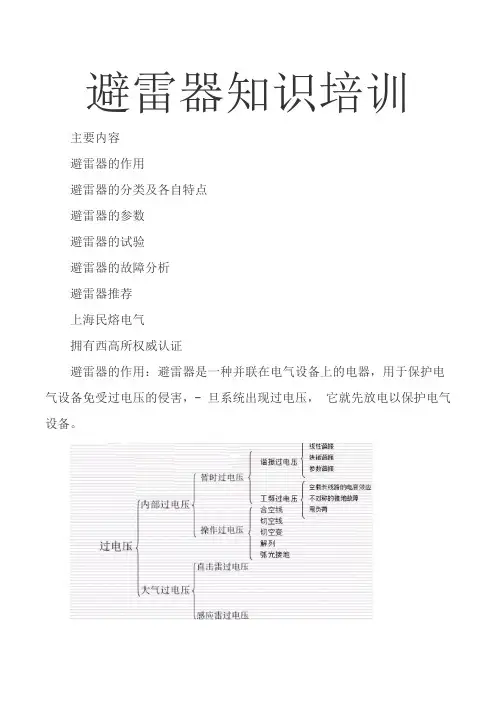

避雷器知识培训主要内容避雷器的作用避雷器的分类及各自特点避雷器的参数避雷器的试验避雷器的故障分析避雷器推荐上海民熔电气拥有西高所权威认证避雷器的作用：避雷器是一种并联在电气设备上的电器，用于保护电气设备免受过电压的侵害，- 旦系统出现过电压，它就先放电以保护电气设备。

避雷器的分类及各自特点1. 保护间隙2.管式避雷器3. 阀式避雷器:普通阀式避雷器、磁吹式避雷器4.MOA(金属氧化物避雷器)保护间隙和管式避雷器保护间隙是最基本最简单的过电压保护设备，在过电压下保护间隙被击穿后可能有工频短路电流流过。

一般难以使相间短路电弧熄灭。

管式避雷器实质上是一个具有较高灭弧能力的保护间隙，火花间隙装在产气管内，利用产气灭弧。

它会产生高幅值截波，造成对变压器的损坏，三-般做阀型避雷器的配合保护。

阀式避雷器①普通型普通阀式避雷器可分为FS型和FZ型：FS型阀板间隙较小，无分流电阻。

适用于3~10kV小容量配电系统。

带分流电阻的FZ型间隙，阀片较大。

适用于3~220kV大容量配电系统。

②磁吹扫避雷器分为FCZ型和FCD型：FCZ型间隙加磁吹灭弧元件，具有较高的电气和电压。

110kV~330kV变电站。

FCD型间隙采用灭磁灭弧元件，但部分间隙有并联电容器，电压较低。

用于2~15kV旋转电机保护。

阀板由碳化硅和粘结剂烧结而成。

它具有减小残余电压的作用，并具有减小残余电压的作用。

但由于其多孔性，易受水分和变质作用的影响。

避雷器参数1在连续运行电压下，允许在避雷器端子间永久施加工频电压的有效值。

2避雷器端子间额定电压施加的最大允许工频电压的有效值。

按此电压设计的避雷器能在规定动作负荷试验确定的临时过电压下正常运行。

它是反映避雷器运行特性的重要参数，但并不等于系统的标称电压三。

额定频率避雷器设计中使用的电力系统频率。

4直流1mA参考电压：测量整个避雷器（或原避雷器）在直流1mA参考电流下的直流参考电压值（UIMA），不应小于规定值。
