串并联电路分压特点电路的连接

并联和串联电路的特点电路是由电气元件连接而成的导电路径，根据元件的连接方式不同，电路可以分为并联电路和串联电路。

并联电路指的是电流分支在不同的电阻或电容之间连接，而串联电路则是电流从一个电阻或电容连接到另一个电阻或电容。

本文将分别探讨并联电路和串联电路的特点。

一、并联电路的特点1. 电压相同：在并联电路中，每个电阻或电容之间的电压是相等的。

这是因为并联电路中，各个分支是同时连接在电源两端的，因此它们都受到相同电压的驱动。

2. 电流分流：与电压相同，在并联电路中，电流将根据元件的电阻或电导率分流。

分流的大小与各个分支电阻或电容的大小有关，较小的电阻或电容将吸收较大的电流。

3. 总电流等于分流之和：在并联电路中，每个分支的电流之和等于总电流。

这是因为电荷守恒定律的原理，电流的总量不能改变。

4. 总电阻较小：由于并联电路中各个分支电阻是并联关系，因此总电阻较小。

这意味着电流可以更轻松地通过，电路的通畅程度更高。

5. 并联电容能够累加：与并联电阻不同，并联电容的特点是能够将各个分支电容的大小累加起来。

在并联电路中，总电容等于各个分支电容之和。

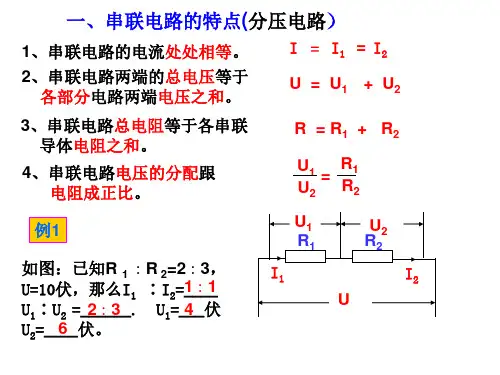

二、串联电路的特点1. 电流相同：在串联电路中，电流在每个电阻或电容之间是相同的。

这是因为在串联电路中，电流只有一条通路可以流通，因此电流大小保持不变。

2. 电压分压：与电流相同，串联电路中，电压将根据元件的电阻或电容进行分压。

较大的电阻或电容将吸收更高的电压。

3. 总电压等于分压之和：在串联电路中，各个分支之间的电压之和等于总电压。

这是因为在串联电路中，电压只有一条通路可以流通，总电压必须分配给各个分支。

4. 总电容较小：与并联电路不同，串联电路中各个分支电容是串联关系，因此总电容较小。

这意味着电容对电流的阻碍程度更高。

5. 串联电阻能够累加：与串联电容不同，串联电阻的特点是能够将各个分支电阻的大小累加起来。

在串联电路中，总电阻等于各个分支电阻之和。

综上所述，虽然并联电路和串联电路在元件连接方式上不同，但它们都有各自的特点。

R1=20Ω 60V
R2=40Ω
并联电路: 练习2:如图求R并
R1=3Ω I=0.6A R2=6Ω
延伸1:若干路电流为I=0.6A, 求流过R1及R2的电流 延伸2:如下图,求流过R1及R2的电流
U=12V R1=3Ω
R2=6Ω
R3=4Ω
例与练
1、三个阻值都是12的电阻，它 们任意连接，组成电路，总电阻 值可能为 ( ABCD )
D、若UCD=104V,A、B端短路,则通过R3的电流为0.4A
R1 R2 R3 B R5 D R4 C A R1 R3 R2 C
A B
R4
R5
D
例与练
11、有四盏灯，接入如图的电路中, L1和L2的电阻均为484Ω,L3和L4的电阻 均为1210Ω, 把电路接通后,四盏灯的电 流之比I1:I2:I3:I4= 7:5:2:7 L
U=U1=U2=U3
四、电阻特点
Ⅰ
U1
R1
R2
1.串联电路:
U U1 U 2
U U1 U 2 I I I
U2
U
Ⅰ
R U
U U1 U 2 I I1 I 2
R R1 R2
讨论：多个电阻串联呢？ R＝R1＋R2+· · · ＋Ｒn
串联电路的总电阻等于各部分电路电阻之和
四、电阻特点
1.串联电路:
R R1 R2
Rn
Rn 增大 R增大 R > Rn 1 1 1 1 2.并联电路: R R1 R2 Rn
(1)R1和R2并联后 R= R1R2/(R1+R2) (2)n个相同的电阻R并联R总＝R/n (3) R < Rn 3、混联电路 (4) Rn 增大 R增大

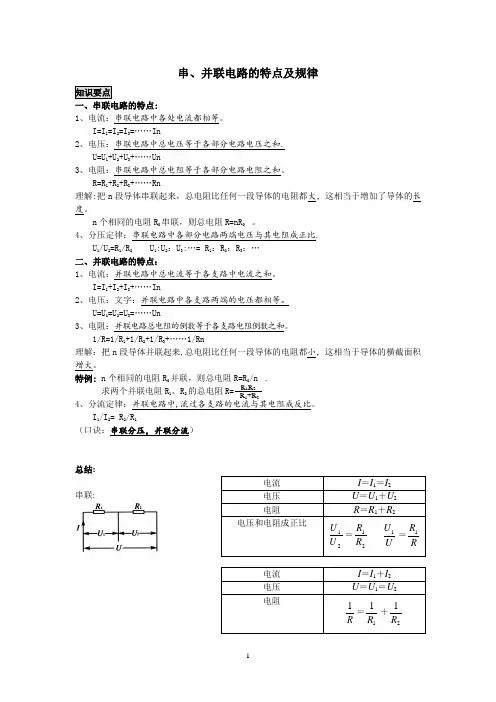

串、并联电路的特点及规律知识要点一、串联电路的特点:1、电流：串联电路中各处电流都相等。

I=I1=I2=I3=……In2、电压：串联电路中总电压等于各部分电路电压之和.U=U1+U2+U3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R1+R2+R3+……Rn理解:把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n个相同的电阻R0串联，则总电阻R=nR0 。

4、分压定律：串联电路中各部分电路两端电压与其电阻成正比.U1/U2=R1/R2 U1:U2：U3:…= R1：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I1+I2+I3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U1=U2=U3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R1+1/R2+1/R3+……1/Rn理解：把n段导体并联起来,总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例: n个相同的电阻R0并联，则总电阻R=R0/n.求两个并联电阻R1、R2的总电阻R=4、分流定律：并联电路中,流过各支路的电流与其电阻成反比。

I1/I2= R2/R1（口诀：串联分压，并联分流）总结:串联:电流I＝I1＝I2电压U＝U1＋U2电阻R＝R1＋R2电压和电阻成正比21UU＝21RRUU1＝RR1电流I＝I1＋I2电压U＝U1＝U2电阻R1＝11R＋21RR1R2R1+R2并联：典型例题1．两个小电泡L 1和L 2,L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中.如果L 1两端的电压为4V ,那么L 2两端的电压为 （ ） A ．8V B ．6V C ．4VD ．2V2．两个小电泡L 1和L 2,L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中.如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4V D ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V,那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

例3 如图5所示，滑动变阻器R1的最大阻值是200 Ω，R2＝300 Ω，A、B两端电 压UAB＝8 V.
图5 (1)当S断开时，移动滑片P，R2两端可获得的电压变化范围是多少？ 答案 4.8～8 V
(2)当S闭合时，移动滑片P，R2两端可获得的电压变化范围是多少？
答案 0～8 V 解析 当S闭合时，滑动变阻器R1为分压式接法， 当滑片在最下端时，R2两端电压为0， 当滑片在最上端时，R2两端的电压最大，为8 V， 所以R2两端的电压变化范围为0～8 V.
2.如图所示，三个电阻构成并联电路.
(1)若R1＝R2＝R3＝R，则此并联电路的总电阻R总为多少？ 答案 由并联电路的总电阻的倒数等于各支路电阻倒数之和得 R1总＝R11＋R12＋R13＝R3， 解得 R 总＝R3.
(2)若R1<R2<R3，流过每个电阻的电流由小到大如何排序？
答案 由并联电路各支路两端电压相等得 I1R1＝I2R2＝I3R3 又由于R1<R2<R3，则I3<I2<I1.
(1)若R1＝R2＝R3＝R，则此串联电路的总电阻R总为多少？ 答案 由于串联电路的总电阻等于各部分电阻之和，则R总＝R1＋R2＋R3＝3R.
(2)若R1<R2<R3，每个电阻两端的电压由小到大如何排序？
答案 由串联电路各处电流相等得 UR11＝UR22＝UR33 又由于R1<R2<R3，则U1<U2<U3.
二、滑动变阻器限流式和分压式接法
限流式
分压式
电路组成
变阻器接入 电路的特点
调压范围
采用“一上一下”的接法
ERx ～E R＋Rx (不计电源内阻)
采用“两下一上”的接法
0～E (不计电源内阻)
