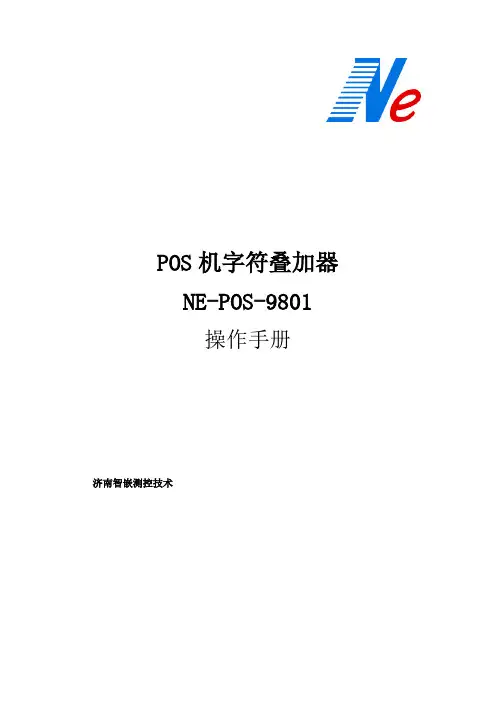

POS机字符叠加器NE-POS-9801操作手册济南智嵌测控技术目录1 产品介绍 (4)产品概述 (4)功能特点 (4)解决超市监控中2个关键问题 (5)定货型号 (5)物品清单 (5)2 结构与参数 (6)工作原理 (6)字符叠加器结构和功能 (7)技术参数 (8)3 设备安装 (8)电源 (9)视频信号连接 (10)POS机及打印机安装 (10)4联系方式 (10)1 产品介绍产品概述超市POS机字符叠加器是用来监控和显示超市收银信息的设备，适用于并口及串口POS 机，在不改变原有设备功能的情形下，通过并口或串口搜集数据，能在电视监视器上显示当前POS机打印出来的所有信息。
准确明白超市POS机当前打印的信息有利于对超市收银人员的监督，同时叠加信息到视频图像可同时保留至硬盘录像机中，方便往后查阅，当顾客在超市产生纠纷时，可提供有力的直接证据。
功能特点1.利用铝合金外壳一体化铸铝合金全封锁式设计，体积小，重量轻，抗摔抗挤压2.视频环通，断电无忧视频环通功能，叠加器断电时不丢失监控画面；视频环通，叠加器断电视频不受阻碍。
设备正常供电时，字符信息正常叠加输出；设备断电时，直接输出原始视频。
视频直通，便于设备级联，输入视频直接输出，无叠加信息。
3.所有利用到的打印机信号线均采纳单向传输芯片传输，可不能对POS机产生任何干扰；4.并口打印机及串口打印机都可兼容，无需设置；5.完全兼容ESC/POS指令集，支持大多数的POS机，关于不常见的POS打印数据格式，可提供升级程序以达到兼容；6.字符白字黑边显示，在视频较亮的情形下仍可清楚分辨显示字符；7.12行23列汉字显示或12行46列数字显示，与打印小票输出格式相同；8.安装方便，操作简单将并口线和网线接入叠加器；9.视频监测功能：当监控视频头未接入视频源或损坏时，叠加器自动产生一个视频信号进行字符叠加；10.视频输入输出均采纳入口放大芯片处置，保证信号质量；11.视频接插件采纳标准BNC接头，施工方便；12.远程升级功能：当叠加器软件改动时，无需返厂处置，我司提供升级包进行远程升级。
地磅称重操作指南地磅是一种常见的用于称量货物重量的设备。
它通常用于仓储物流、物流配送、货车秤等领域。
为了正确、高效地使用地磅进行称重操作，下面将向您介绍地磅称重的基本流程和操作指南。
1. 准备工作在开始地磅称重操作之前，需要进行一些准备工作。
首先，确保地磅所在区域的平稳性，避免地磅震动。
其次，清理地磅平台，确保没有杂物或污物影响称重准确性。
同时，检查地磅设备是否正常运转，确保各部件正常工作。
2. 货物称重将待称重的货物放置在地磅平台上，并确保其稳定性。
在放置货物时，应避免摇晃或推拉货物，以免干扰地磅的准确称重。
如果货物过大无法直接放置在地磅上，可以使用适当的托盘或支撑物进行称重。
3. 操作地磅地磅设备通常配备有操作面板，通过操作面板可以控制地磅的运行和参数设置。
在进行称重操作前，需要根据需要设置地磅的单位、零点和精度等参数。
根据地磅设备的具体型号和功能，操作面板的使用方法可能会有所不同，需要根据使用说明进行操作。
4. 进行称重在进行称重操作时，首先将地磅开关打开，让地磅设备开始运行。
等待地磅设备稳定后，可以根据需要进行手动或自动称重。
手动称重时，可以通过按键或旋钮进行操作；自动称重时，地磅会自动检测货物的重量并显示在操作面板上。
在称重过程中，应注意观察显示屏上的数据，确保读数准确。
5. 记录和处理数据地磅称重完成后，需要记录称重数据并进行相应的处理。
一般来说，地磅设备会自动记录和显示称重数据，包括重量、时间等信息。
可以将这些数据记录下来，作为后续业务和财务处理的依据。
对于需要打印称重数据的地磅设备，可以通过连接打印机实现自动打印。
6. 清理和维护在使用地磅设备后，需要进行清理和维护工作，以保证设备的正常运行和长久使用。
清理地磅平台时，可以使用清洁剂和柔软的布进行擦拭，清除积尘和污渍。
定期检查地磅设备的各个部件是否正常，包括电源线、传感器、显示屏等，如有异常及时修复或更换。
地磅称重操作指南到此结束。
地磅操作手册（计量员）蓝鸟锐卫称重系统操作手册计量员部分1、进入系统............................................................. - 2 -1.1 打开系统....................................................... - 2 -1.2 登录系统....................................................... - 2 -1.3 修改密码....................................................... - 3 -1.4 退出系统....................................................... - 4 -2. 系统操作............................................................. - 5 -2.1 打开称重管理程序................................................ - 5 -2.2 称重操作........................................................ - 5 -2.3 基础数据维护.................................................... - 9 -2.4 红外异常....................................................... - 10 -2.5 修改称重信息................................................... - 11 -2.6 扣杂重量....................................................... - 12 -2.7 删除车辆和称重信息............................................. - 13 -2.8 修改称重数据................................................... - 14 -2.9 称重历史数据查询............................................... - 18 -2.10 修改车牌号.................................................... - 18 -2.10 修改车牌号.................................................... - 19 -2.11 计量统计报表................................................... - 20 -1、进入系统1.1 打开系统双击桌面图片【原材料称重管理系统】，出现系统登录画面：1.2 登录系统(1) 输入用户名：账号(2) 输入密码：密码默认：12345678，进入系统后，可修改(3) 点击【登录】,进入系统（画面如下）2、点击【登录】1.3 修改密码1、选择功能-------修改密码1.4 退出系统1、点击【退出】2、点击【确定】2. 系统操作2.1 打开称重管理程序依次展开左边导航栏，汽车衡称重管理—称重管理—物资称重管理，出现如下称重界面，界面中各分块说明如下：2.2 称重操作（1）创建车辆在【车号】框里输入车号：例如，“陕KG8888”，点击【查询】按钮车辆信息栏里空白，即没有该车辆的信息点击【创建车辆】（即上图第4步），创建车辆信息如下：1、输入车牌号陕KG88883、没有查询到车辆，空创建的车辆信息司磅员姓名操作按钮区域（2）称重操作根据称重情况，首先确定是称毛重，还是称皮重。
地磅使用说明书第一篇：地磅使用说明书地磅仪表目前使用的最广泛是XK3190-D2+ ,LG6008-D2该仪表性能稳定，使用方便，通过ＣＯＭ口用ＡＳＣ码将重量数据传输到电脑，非常便于用户自己写程序读地磅仪表数据到电脑，开发更实用的地磅软件。
地磅使用前要先标定才能使用，下面是地磅的XK3190-D2+的标定说明书。
地磅的简单的标定步骤：１，按［标定］键，也就是[3]这个键，出现[c00000],输入[888888],出厂密码，按［输入］键２，出现[d ***],输入10，表示10公斤起跳，按［输入］键３，出现[dc 2],表示小数点后位数，几十吨地磅，一般输[0],按［输入］4，出现［Ｆ６００００］，输入此磅的总吨位，１０００００或１５００００ＫＧ，按［输入］，如不需标定，只是要修改一些参数，这里不要输入任何数字，直接按［输入］进入下一步。
５，出现［noＬoＡd］，检测空秤零点，秤上不要有任何东西，就是磅自身的重量，按［输入］，出现[AloAd1],等待5-10秒，开一重卡车上去，这一重卡必须事先在别的磅上称过，已知其重量，输入这个车子的重量，按［输入］６，出现[tt ***]到这一步，标定工作已结束，可以继续修改其它的参数，也可以按［称重］退出。
７,后面几个重要参数，[Pn122],零点跟踪范围，建议改为[Pn 144],改大一点，有好处，有一次在厂里用个一吨的钢梁将六个传感器压在下面标定，结果到客户那里装上地磅后仪表显示５６００ＫＧ，无法置０，因为这个磅是发到国外的，虽然问题很简单，但要同外国人沟通，解决这个问题还是很困难的，就是置０范围太小，磅自重有６６００ＫＧ，出厂时我们用１０００ＫＧ钢梁架在传感器上面标定，仪表认为零点范围是1000ＫＧ，实际磅自重6600KG, 两个相减就是5600ＫＧ，所以一开机就显示是5600ＫＧ，设成[Pn 144],表示零点跟踪范围是地磅量程的２０％，６０吨的磅，就是１２吨的置０范围。

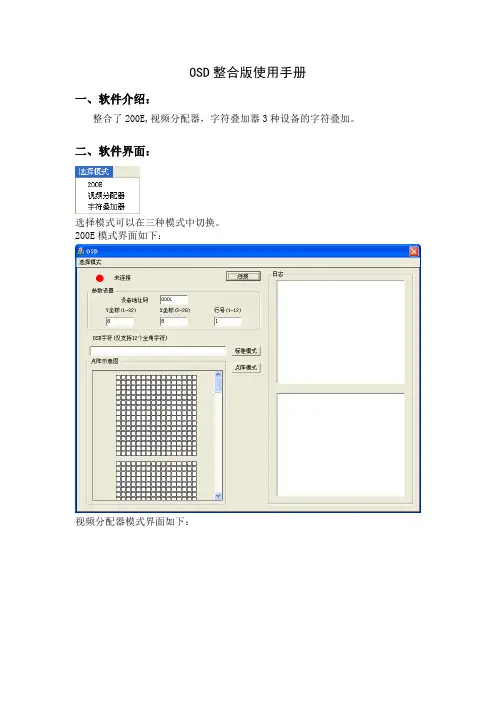

OSD整合版使用手册一、软件介绍：整合了200E,视频分配器，字符叠加器3种设备的字符叠加。
二、软件界面：选择模式可以在三种模式中切换。
200E模式界面如下：视频分配器模式界面如下：字符叠加器模式界面如下：三、操作指南：1.200E模式A.先连接.点击<连接>后弹出如下对话框串口参数：波特率 19200 数据位 8 校验位No停止位 1 流控制 No设置好参数后<确定>进行连接，<断开>则断开连接。
B．设置好参数，包括“设备地址码”、“X坐标”、“Y坐标”、“行号”。
C.叠加标准字符。
在框中输入最多12个全角字符或者24英文字符，然后点<标准模式>D.叠加自定义字符在点阵字符中手动绘制点阵字符，然后点<点阵模式>E.日志内容上面日志显示发送数据，下面日志显示接收数据。
2.视频分配器A.先连接，如200E串口参数：波特率 19200 数据位 8 校验位No停止位 1 流控制 NoB.输入ID号，确定操作设备。
包括“机箱号”、“插槽号”、“”输入号、“支持回码”。
如果选中“支持回码”,则通讯有校验过程。
应具体情况而定。
以下操作都依据上面设置进行。
C.清屏输入起始点和终点坐标，点击<清屏>。
日志里面显示发送内容及结果。
D.调整屏幕位置输入X Y坐标。
可以为负数，点击<调整屏幕位置>E.调整时间有两种模式：1.手动设置时间 2.选中<当前时间>。
选择好时间、日期、行号、列号后点击<调整时间>F.显示时间仅仅<调整时间>没有显示时间的功能，如果要显示时间则点击<显示时间>G.不显示时间要隐藏时间则点击<不显示时间>H.信号幅度调节点击向上箭头幅度增加，向下箭头幅度减小。
复位操作将幅度置为默认值。
箭头长按可以连续发码，实现微调。
I.高频分量调节同上J.叠加字符设置好起始点坐标、发送字符格式和显示字符属性。
CE-ZF103可编程字符时间叠加器使用说明一、简介可编程字符时间叠加器是新一代的智能型字符时间叠加器。
优点：1、日期、时间及字符的显示位置用户可根据需要调整到屏幕的任何位置。
2、可分别设置字符、日期、时间的显示颜色。
3、字符、时间可设置成显示或隐藏方式4、所有调整结果都能断电记忆。
5、走时准确，。
6、它拥有一个标准的RS232接口，用户所需要的字符可使用本机附带的软件通过PC机输入。
（RS232是一与计算机串口相连的接口，本机出厂时自带银行柜员制通用字库，如需要显示其他字符时可通过本机附带的连接线和软件来调整显示字符的内容，该软件可在WIN98或更高的操作系统下运行，软件的用法可通过软件的帮助获得。
）二、操作说明1、连接视频输入、输出及电源。
2、操作说明：面板：a、前面板：“设置”键、“功能”键、“调节”键、“电源串接1”、“电源串接2”、“DC电源接口”。
b、后面板：“一进三出的BNC口”、“字符编号”“电源指示灯”。
操作：a、按“设置”键3秒钟后进入设置菜单。
b、进入设置菜单后按“设置”键循环显示各条主菜单（每次只显示一条菜单）。
各主菜单释义如下：1、MOVE WORD 移动字符2、MOVE DATE 移动日期3、MOVE TIME 移动时间4、SET YEAR 设置年5、SET MONTH 设置月6、SET DAY 设置日7、SET HOUR 设置时8、SET MINUTE 设置分9、SET SECOND 设置秒A、SET COLOR 设置颜色B、DEFAULT 恢复成出厂设置值C、DISPLAY 设置字符、时间成显示或隐藏方式D、………ESC 退出设置菜单c、按“功能”键进入主菜单相应的子菜单，进入子菜单后，按“功能”键循环显示各子菜单（进入子菜单后按“设置”键可退出子菜单并回到当前主菜单）。
d、“调节”键根据各子菜单做相应的调整。
举例说明：例1：以主菜单“1、MOVE WORD”为例移动字符。
xkD10地磅使用说明
本遥控器从外观、电路及软件功能上都做了很大改进，本防地磅遥控器目前采用全新软件控制全频率监测和遮蔽，，距离更远防作弊作用更有效在一定的范围内，可以监测和遮蔽掉相同频率的无线遥控信号，专门用于某些利用无线遥控装置作弊的场合，如果有非法遥控信号对地磅进行作弊时，并及时仪器产生语音报警，同时仪器接收到报警时并及时自动打开屏敝装置，使得遥控作弊信号失效，从而达到保护地磅安全称重的效果。
同时保留了单独遮蔽和单独报警功能，使得用户运用更加灵活方便。
一、仪器开机
插上12V 电源适配器，打开仪器电源开关，仪器开机自检并进入自动还原模式。
二、设置自动还原
仪器主机开机后即进入自动还原模式，防控仪扫描半径150米范围内所有地磅遥控的操作。
一旦检测到有遥控操作，仪器语音报警提示“检测到疑似信号，请注意防范”，仪器报警指示灯点亮，并自动发出清除遥控数据指令，还原真实重量。
三、设置自动屏蔽
仪器主机开机后按【自动】键自动指示灯点亮，进入自动屏蔽模式，防控仪扫描半径150米范围内所有地磅遥控的操作。
一旦检测到有遥控操作，仪器语音报警提示“检测到疑似信号，请注意防范”，
仪器报警和屏蔽指示灯点亮，并语音提示三声屏蔽功能已开启，此时非法遥控信号已经被屏蔽，汽车下磅后者的吨位会显示在地磅显示屏上，不能被遥控清零。
