主轴强度计算

风力发电机主轴设计方案风力发电机主轴设计方案介绍：风力发电是一种可再生能源，利用风能驱动涡轮机旋转产生电力。

风力发电机主轴是连接涡轮机和发电机的重要部件，其设计对于风力发电机的性能和可靠性至关重要。

本文将深入探讨风力发电机主轴的设计方案，并分享对这个关键词的观点和理解。

一、风力发电机主轴的重要性风力发电机主轴起到承载风轮和传递转矩的作用，直接影响整个发电系统的稳定性和效率。

合理设计的主轴能够提高风能的转化效率，减少能量损耗，并提高系统的可靠性和寿命。

二、基本要求和设计考虑因素1. 强度和刚度：主轴必须具备足够的强度和刚度，能够承受风力和旋转所带来的巨大载荷，并保持稳定运行。

2. 自振频率：为避免共振现象，主轴的自振频率应与涡轮机的工作频率相差较大。

3. 材料选择：主轴通常采用高强度合金钢或复合材料制成，以满足强度和重量的要求。

4. 轴承支撑：主轴的设计还需要考虑轴承的支撑方式和布置，以减少摩擦和磨损，并提高系统的运行效率。

三、主轴设计方案1. 结构设计：主轴通常采用空心的圆柱形或锥形结构，以减轻重量并提高强度。

2. 加工工艺：主轴的制造需要采用精密加工工艺，确保几何尺寸的精度和表面的质量。

3. 强度计算：通过强度计算和有限元分析，确定主轴的断裂强度和稳定性。

4. 轴承选型：根据工作条件和轴承要求，选择适当的滚动轴承或滑动轴承，并根据设计要求进行布置。

四、总结与回顾风力发电机主轴设计是风力发电技术中的关键问题之一。

合理的主轴设计方案能够提高发电机组的效率和可靠性，同时降低维护成本和能源损失。

在设计主轴时，应考虑强度、刚度、自振频率、材料选择和轴承支撑等因素，并通过精确的结构设计和加工工艺，保证主轴的性能和可靠性。

观点和理解：在我看来，风力发电机主轴的设计是实现高效能风力发电的关键步骤。

通过深入探讨设计要求和考虑因素，可以找到最佳设计方案。

主轴的材料选择和加工工艺对其性能和可靠性有着重要影响，因此需要进行精密计算和分析。

1.概述 .....................................................1.1机床主轴箱课程设计的目的................................................................................................................ 1.2设计任务和主要技术要求....................................................................................................................1.3操作性能要求 .......................................................................................................................................2.参数的拟定................................................2.1确定极限转速 .......................................................................................................................................2.2主电机选择..........................................................................................................................................3.传动设计................................................................................................................................................... 3.1主传动方案拟定.................................................................................................................................. 3.2传动结构式、结构网的选择.............................................................................................................. 3.2.1确定传动组及各传动组中传动副的数目....................................................................................... 3.2.2传动式的拟定...................................................................................................................................3.2.3结构式的拟定...................................................................................................................................4.传动件的估算 ........................................................................................................................................4.1三角带传动的计算.............................................................................................................................4.2传动轴的估算 ....................................................................................................................................4.2.1主轴的计算转速 ..............................................................................................................................4.2.2各传动轴的计算转速.....................................................................................................................4.2.3各轴直径的估算 ............................................................................................................................4.3齿轮齿数的确定和模数的计算.........................................................................................................4.3.1齿轮齿数的确定 ............................................................................................................................4.3.2齿轮模数的计算 ............................................................................................................................4.3.4齿宽确定...........................................................................................................................................4.3.5齿轮结构设计 ..................................................................................................................................4.4带轮结构设计 ....................................................................................................................................4.5传动轴间的中心距 ..............................................................................................................................4.6轴承的选择 ..........................................................................................................................................4.7片式摩擦离合器的选择和计算.........................................................................................................4.7.1摩擦片的径向尺寸 ..........................................................................................................................4.7.2按扭矩选择摩擦片结合面的数目 ..................................................................................................4.7.3离合器的轴向拉紧力 ......................................................................................................................4.7.4反转摩擦片数 ..................................................................................................................................5.动力设计 ................................................................................................................................................5.1传动轴的验算 ......................................................................................................................................5.1.1Ⅰ轴的强度计算 ..............................................................................................................................5.1.2作用在齿轮上的力的计算 ..............................................................................................................5.1.3主轴抗震性的验算 ..........................................................................................................................5.2齿轮校验 ..............................................................................................................................................5.3轴承的校验...........................................................................................................................................6.结构设计及说明......................................................................................................................................6.1结构设计的内容、技术要求和方案.................................................................................................6.2展开图及其布置 ................................................................................................................................6.3I轴（输入轴）的设计......................................................................................................................6.4齿轮块设计 ........................................................................................................................................6.4.1其他问题...........................................................................................................................................6.5传动轴的设计 ....................................................................................................................................6.6主轴组件设计 ....................................................................................................................................6.6.1各部分尺寸的选择.........................................................................................................................6.6.2主轴轴承 ........................................................................................................................................6.6.3主轴与齿轮的连接.........................................................................................................................6.6.4润滑与密封 ....................................................................................................................................6.6.5其他问题 ........................................................................................................................................7.总结..........................................................................................................................................................8.明细表 (49)。

轴心受力构件的强度和刚度计算1．轴心受力构件的强度计算轴心受力构件的强度是以截面的平均应力达到钢材的屈服应力为承载力极限状态。

轴心受力构件的强度计算公式为f A Nn≤=σ （4-1） 式中： N ——构件的轴心拉力或压力设计值；n A ——构件的净截面面积；f ——钢材的抗拉强度设计值。

对于采用高强度螺栓摩擦型连接的构件，验算净截面强度时一部分剪力已由孔前接触面传递。

因此，验算最外列螺栓处危险截面的强度时，应按下式计算：f A N n≤='σ （4-2）'N =)5.01(1nn N - （4-3）式中： n ——连接一侧的高强度螺栓总数；1n ——计算截面（最外列螺栓处）上的高强度螺栓数； 0.5——孔前传力系数。

采用高强度螺栓摩擦型连接的拉杆，除按式（4-2）验算净截面强度外，还应按下式验算毛截面强度f AN≤=σ （4-4）式中： A ——构件的毛截面面积。

2．轴心受力构件的刚度计算为满足结构的正常使用要求，轴心受力构件应具有一定的刚度，以保证构件不会在运输和安装过程中产生弯曲或过大的变形，以及使用期间因自重产生明显下挠，还有在动力荷载作用下发生较大的振动。

轴心受力构件的刚度是以限制其长细比来保证的，即][λλ≤ （4-5）式中： λ——构件的最大长细比；[λ]——构件的容许长细比。

3. 轴心受压构件的整体稳定计算《规范》对轴心受压构件的整体稳定计算采用下列形式：f AN≤ϕ （4-25）式中：ϕ——轴心受压构件的整体稳定系数，ycrf σϕ=。

整体稳定系数ϕ值应根据构件的截面分类和构件的长细比查表得到。

构件长细比λ应按照下列规定确定： （1）截面为双轴对称或极对称的构件⎭⎬⎫==y y y x x x i l i l //00λλ（4-26）式中：x l 0，y l 0——构件对主轴x 和y 的计算长度；x i ，y i ——构件截面对主轴x 和y 的回转半径。

双轴对称十字形截面构件，x λ或y λ取值不得小于5.07b/t （其中b/t 为悬伸板件宽厚比）。

轴心受力构件设计轴心受拉构件时需进行强度和刚度的验算，设计轴心受压构件时需进行强度、整体稳定、局部稳定和刚度的验算。

一、轴心受力构件的强度和刚度1．轴心受力构件的强度计算轴心受力构件的强度是以截面的平均应力达到钢材的屈服点为承载力极限状态f A N n ≤=σ (1) 式中 N ——构件的轴心拉力或压力设计值；n A ——构件的净截面面积；f ——钢材的抗拉强度设计值。

采用高强度螺栓摩擦型连接的构件，验算最外列螺栓处危险截面的强度时，按下式计算：f A N n≤='σ (2) 'N =)5.01(1n n N - (3)式中 n ——连接一侧的高强度螺栓总数；1n ——计算截面(最外列螺栓处)上的高强度螺栓数；0.5——孔前传力系数。

采用高强度螺栓摩擦型连接的拉杆，除按式(2)验算净截面强度外，还应按下式验算毛截面强度f A N ≤=σ (4)2．轴心受力构件的刚度计算轴心受力构件的刚度是以限制其长细比保证][λλ≤ (5) 式中 λ——构件的最大长细比；[λ]——构件的容许长细比。

二、 轴心受压构件的整体稳定1．理想轴心受压构件的屈曲形式理想轴心受压构件可能以三种屈曲形式丧失稳定：①弯曲屈曲 双轴对称截面构件最常见的屈曲形式。

②扭转屈曲 长度较小的十字形截面构件可能发生的扭转屈曲。

③弯扭屈曲 单轴对称截面杆件绕对称轴屈曲时发生弯扭屈曲。

2．理想轴心受压构件的弯曲屈曲临界力若只考虑弯曲变形，临界力公式即为著名的欧拉临界力公式，表达式为N E =22l EI π=22λπEA (6) 3．初始缺陷对轴心受压构件承载力的影响实际工程中的构件不可避免地存在初弯曲、荷载初偏心和残余应力等初始缺陷，这些缺陷会降低轴心受压构件的稳定承载力。

1）残余应力的影响当轴心受压构件截面的平均应力p f >σ时，杆件截面内将出现部分塑性区和部分弹性区。

由于截面塑性区应力不可能再增加，能够产生抵抗力矩的只是截面的弹性区，此时的临界力和临界应力应为：N cr =22l EI e π=22lEI π·I I e (7) cr σ=22λπE ·I I e (8) 式中 I e ——弹性区的截面惯性矩(或有效惯性矩)；I ——全截面的惯性矩。

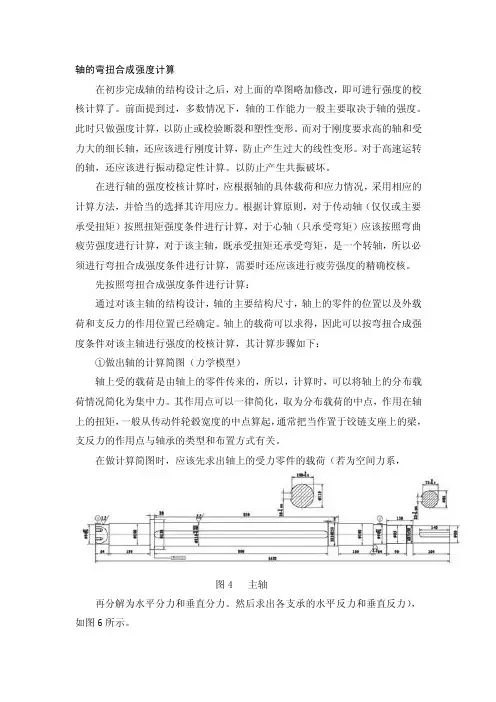

轴的弯扭合成强度计算在初步完成轴的结构设计之后，对上面的草图略加修改，即可进行强度的校核计算了。

前面提到过，多数情况下，轴的工作能力一般主要取决于轴的强度。

此时只做强度计算，以防止或检验断裂和塑性变形。

而对于刚度要求高的轴和受力大的细长轴，还应该进行刚度计算，防止产生过大的线性变形。

对于高速运转的轴，还应该进行振动稳定性计算。

以防止产生共振破坏。

在进行轴的强度校核计算时，应根据轴的具体载荷和应力情况，采用相应的计算方法，并恰当的选择其许用应力。

根据计算原则，对于传动轴（仅仅或主要承受扭矩）按照扭矩强度条件进行计算，对于心轴（只承受弯矩）应该按照弯曲疲劳强度进行计算，对于该主轴，既承受扭矩还承受弯矩，是一个转轴，所以必须进行弯扭合成强度条件进行计算，需要时还应该进行疲劳强度的精确校核。

先按照弯扭合成强度条件进行计算：通过对该主轴的结构设计，轴的主要结构尺寸，轴上的零件的位置以及外载荷和支反力的作用位置已经确定。

轴上的载荷可以求得，因此可以按弯扭合成强度条件对该主轴进行强度的校核计算，其计算步骤如下：①做出轴的计算简图（力学模型）轴上受的载荷是由轴上的零件传来的，所以，计算时，可以将轴上的分布载荷情况简化为集中力。

其作用点可以一律简化，取为分布载荷的中点，作用在轴上的扭矩，一般从传动件轮毂宽度的中点算起，通常把当作置于铰链支座上的梁，支反力的作用点与轴承的类型和布置方式有关。

在做计算简图时，应该先求出轴上的受力零件的载荷（若为空间力系，图4 主轴再分解为水平分力和垂直分力。

然后求出各支承的水平反力和垂直反力），如图6所示。

②做弯矩图：根据前面的简图，分别按水平面和垂直面计算各力产生的弯矩图，并按计算结果分别作出水平面上的弯矩HM图和垂直面上的弯矩图上F M ，然后按照后面的公式推导出总弯矩，并作出M 图，如图6所示。

22VHMMM +=③作出扭矩图，如图5所示： ④作出计算弯矩图根据已经作出的总弯矩图和扭矩图，求出计算弯矩αc M ，并做出αc M图。

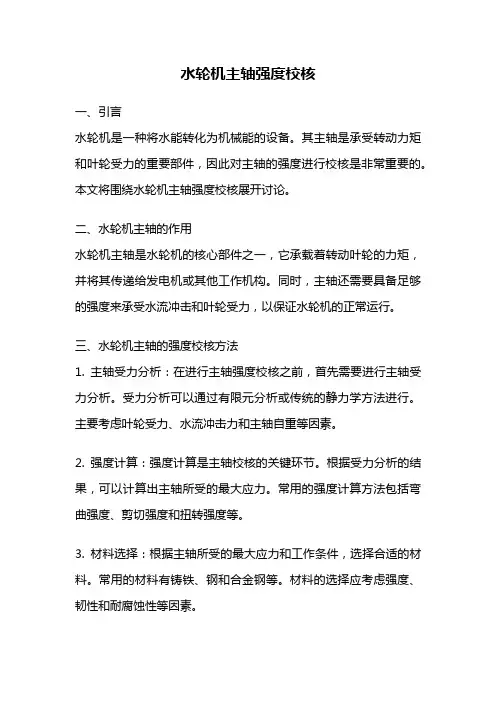

水轮机主轴强度校核一、引言水轮机是一种将水能转化为机械能的设备。

其主轴是承受转动力矩和叶轮受力的重要部件，因此对主轴的强度进行校核是非常重要的。

本文将围绕水轮机主轴强度校核展开讨论。

二、水轮机主轴的作用水轮机主轴是水轮机的核心部件之一，它承载着转动叶轮的力矩，并将其传递给发电机或其他工作机构。

同时，主轴还需要具备足够的强度来承受水流冲击和叶轮受力，以保证水轮机的正常运行。

三、水轮机主轴的强度校核方法1. 主轴受力分析：在进行主轴强度校核之前，首先需要进行主轴受力分析。

受力分析可以通过有限元分析或传统的静力学方法进行。

主要考虑叶轮受力、水流冲击力和主轴自重等因素。

2. 强度计算：强度计算是主轴校核的关键环节。

根据受力分析的结果，可以计算出主轴所受的最大应力。

常用的强度计算方法包括弯曲强度、剪切强度和扭转强度等。

3. 材料选择：根据主轴所受的最大应力和工作条件，选择合适的材料。

常用的材料有铸铁、钢和合金钢等。

材料的选择应考虑强度、韧性和耐腐蚀性等因素。

4. 疲劳寿命估算：由于水轮机主轴处于长期循环载荷下工作，因此需要对其疲劳寿命进行估算。

疲劳寿命估算可以通过振动试验或计算方法进行。

四、水轮机主轴强度校核的注意事项1. 温升：水轮机主轴在工作过程中会因摩擦而产生温升，因此需要考虑温升对主轴强度的影响。

2. 弯曲和扭转：主轴在工作中会受到弯曲和扭转力矩的作用，因此在校核中需要考虑这两种力矩对主轴强度的影响。

3. 安全系数：在进行主轴强度校核时，需要考虑安全系数的问题。

一般情况下，主轴的安全系数应大于1.5，以确保其工作的可靠性和安全性。

4. 检测和监测：为了确保水轮机主轴的安全运行，需要定期进行检测和监测工作。

通过振动和温度等参数的监测，可以及时发现主轴存在的问题并采取相应的措施。

五、结论水轮机主轴的强度校核是保证水轮机正常运行的重要环节。

通过合理的受力分析、强度计算和材料选择，可以确保主轴具备足够的强度和刚度。

钢结构设计轴心受力构件截面强度计算7.1.1 轴心受拉构件，当端部连接及中部拼接处组成截面的各板件都由连接件直接传力时，其截面强度计算应符合下列规定：1 除采用高强度螺栓摩擦型连接者外，其截面强度应采用下列公式计算：2 采用高强度螺栓摩擦型连接的构件，其毛截面强度计算应采用式（7.1.1-1），净截面断裂应按下式计算：3 当构件为沿全长都有排列较密螺栓的组合构件时，其截面强度应按下式计算：式中：N——所计算截面处的拉力设计值(N)；f——钢材的抗拉强度设计值(N／mm2)；A——构件的毛截面面积(mm2；A n——构件的净截面面积，当构件多个截面有孔时，取最不利的截面(mm2)；f u——钢材的抗拉强度最小值(N／mm2)；n——在节点或拼接处，构件一端连接的高强度螺栓数目；n1——所计算截面(最外列螺栓处)高强度螺栓数目。

7.1.2 轴心受压构件，当端部连接及中部拼接处组成截面的各板件都由连接件直接传力时，截面强度应按本标准式(7.1.1-1)计算。

但含有虚孔的构件尚需在孔心所在截面按本标准式(7.1.1-2)计算。

7.1.3 轴心受拉构件和轴心受压构件，当其组成板件在节点或拼接处并非全部直接传力时，应将危险截面的面积乘以有效截面系数η，不同构件截面形式和连接方式的η值应符合表7.1.3的规定。

表7.1.3 轴心受力构件节点或拼接处危险截面有效截面系数条文说明7.1.1 原规范在条文说明中给出了式(7.1.1-1)和式(7.1.1-2)，并指出“如果今后采用屈强比更大的钢材，宜用这两个公式来计算，以确保安全”。

当前，屈强比高于0.8的Q460钢已开始采用，为此，用这两个公式取代了净截面屈服的计算公式。

对于Q235和Q345钢，用这两个公式可以节约钢材。

当沿构件长度有排列较密的螺栓孔时，应由净截面屈服控制，以免变形过大。

7.1.2 轴压构件孔洞有螺栓填充者，不必验算净截面强度。

7.1.3 有效截面系数是考虑了杆端非全部直接传力造成的剪切滞后和截面上正应力分布不均匀的影响。

1.2 轴类零件的分类根据承受载荷的不同分为：1）转轴:定义：既能承受弯矩又承受扭矩的轴2）心轴:定义：只承受弯矩而不承受扭矩的轴3）传送轴:定义：只承受扭矩而不承受弯矩的轴4）根据轴的外形，可以将直轴分为光轴和阶梯轴;5）根据轴内部状况，又可以将直轴分为实心轴和空。

1.3轴类零件的设计要求1.3。

1、轴的设计概要⑴轴的工作能力设计。

主要进行轴的强度设计、刚度设计,对于转速较高的轴还要进行振动稳定性的计算。

⑵轴的结构设计.根据轴的功能，轴必须保证轴上零件的安装固定和保证轴系在机器中的支撑要求，同时应具有良好的工艺性。

一般的设计步骤为：选择材料，初估轴径，结构设计，强度校核，必要时要进行刚度校核和稳定性计算。

1.3。

2、轴的材料轴是主要的支承件,常采用机械性能较好的材料。

常用材料包括：碳素钢：该类材料对应力集中的敏感性较小,价格较低，是轴类零件最常用的材料。

常用牌号有：30、35、40、45、50。

采用优质碳素钢时应进行热处理以改善其性能。

受力较小或不重要的轴，也可以选用Q235、Q255等普通碳钢。

45钢价格相对比较便宜,经过调质(或正火)后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45-52HRC，是轴类零件的常用材料。

合金钢具有更好的机械性能和热处理性能，可以适用于要求重载、高温、结构尺寸小、重量轻等使用场合的轴，但对应力集中较敏感，价格也较高。

设计中尤其要注意从结构上减小应力集中，并提高其表面质量。

40Cr等合金结构钢适用于中等精度而转速较高的轴类零件,这类钢经调质和淬火后，具有较好的综合机械性能。

轴承钢GCr15和弹簧钢65Mn,经调质和表面高频淬火后,表面硬度可达50—58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。

精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。

这种钢经调质和表面氮化后,由于此钢氮化层硬度高，耐磨性好,而且能保持较软的芯部，因此耐冲击韧性好，还具备一定的耐热性和耐蚀性。

关于风机轴承6316替代NJ2316的研究摘要：离心通风机是环保、冶金、化工等多种产业设备上的核心部件，属于一种叶轮机械。

工作原理是利用风机叶轮旋转的机械能转化为气体的压力能和动能。

而电机、传动部、轴承是离心通风机中驱使叶轮旋转输送气体的关键部件，材料成本往往居高不下。

降低成本、优化效率又是当今制造业乃至各行各业发展的主旋律。

近年来，随着中国制造业逐渐崛起，项目一个接一个的如春笋般拔地而起，它给很多企业和员工带来机会带来机遇，但是项目毕竟屈指可数，依旧存在供不应求的情况，如何在节约成本的同时，又能满足产品效率，使产品竞争具有优势，值得机械制造行业从业者去思考。

本文叙述了离心通风机上轴承6316替换NJ2316的研究。

风机属于旋转机械，通风机上的传动部，主轴通常前后各装有一个轴承，轴承选型是否合适，是为离心通风机的运转性能提供有利的保证。

关键词：离心通风机、传动部、轴承绪论轴承为离心通风机传动部的核心组件之一，由于轴承的可靠性能直接影响了整个通风机的整体可靠性，故需要通过转子动力学的计算，研究其轴承替代方案可行性。

离心通风机在设备上基本都是长时间运转，所以对轴承运转精度要求较高，选用合适的轴承，能够保证通风机转子组的最终性能。

目前，离心通风机的主轴轴承主要采用滚动轴承和滑动轴承，其中滚动轴承按照转速分类，常用的分别为深沟球轴承和调心滚子轴承，应用在2980转/每分钟的场合一般都使用的是深沟球轴承。

离心通风机的传动部在轴承箱主轴的悬臂端前后一般配置两个轴承，针对某客户项目上常用的风机，转速为2980转/分钟，通风机传动部前轴承采用的是NJ2316轴承，后轴承采用的是6316轴承，指定品牌为进口SKF轴承。

NJ2316轴承相比于6316轴承，具有承载能力强的优点，但是其价格也相当昂贵，通过转子动力学的有关计算，研究一下6316轴承替换NJ2316轴承，对该项目的降本增效相当重要。

一、计算目的和要求1.1计算对象及目的本文适用于离心通风机的传动部，利用相关书籍、标准规范中的计算公式，将从主轴临界转速、主轴强度和轴承寿命三个方面进行计算。

轴结构设计及强度计算§11—1 概述一、轴的用途与分类1、功用：1）支承回转零件；2）传递运动和动力2、分类按承基情况分转轴——T和M的轴——齿轮轴心轴——而不受扭矩：转动心轴（图11-2a）；固定心轴（图11-2b）传动轴——主要受扭矩而不受弯矩或弯矩很小的轴按轴线形状分直轴——光轴（图11-5a）——作传动轴（应力集中小）阶梯轴（图11-5b）：优点：1）便于轴上零件定位；2）便于实现等强度曲轴——另外还有空心轴（机床主轴）和钢丝软轴（挠性轴）——它可将运动灵活地传到狭窄的空间位置（图11-8），如牙铝的传动轴。

二、轴的材料及其选择碳素钢——价廉时应力集中不敏感——常用45#，可通过热处理改善机械性能，一般为正火调质和合金钢——机械性能（热处理性）更好，适合于大功率，结构要求紧凑的传动中，或有耐磨、高温（低温）等特殊工作条件，但合金钢对应力集中较敏感。

注意：①由于碳素钢与合金钢的弹性模量基本相同，所以采用合金钢并不能提高轴的刚度。

②轴的各种热处理（如高频淬火、渗碳、氮化、氰化等）以及表面强化处理（喷丸、滚压）对提高轴的疲劳强度有显著效果。

表11-1，轴的常用材料及其主要机械性能表三，轴设计的主要内容：结构设计——按轴上零件安装定位要求定轴的形状和尺寸交替进行工作能力计算——强度、刚度、振动稳定性计算§11—2 轴的结构设计轴的结构外形主要取决于轴在箱体上的安装位置及形式，轴上零件的布置和固定方式，受力情况和加工工艺等。

轴的结构设计要求：①轴和轴上零件要有准确、牢固的工作位置；②轴上零件装拆、调整方便；③轴应具有良好的制造工艺性等。

④尽量避免应力集中（书上无）一、拟定轴上零件的装配方案根据轴上零件的结构特点，首先要预定出主要零件的装配方向、顺序和相互关系，它是轴进行结构设计的基础，拟定装配方案，应先考虑几个方案，进行分析比较后再选优。

原则：1）轴的结构越简单越合理；2）装配越简单、方便越合理。
