时基电力35kV~110kV电力变压器瓦斯继电器的作用瓦斯继电器的作用用途瓦斯继电器（又称气体继电器）是变压器所用的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
轻瓦斯的作用轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出。
1011H时基电力重瓦斯的作用重瓦斯主要反映在变压器严重内部故障（如：匝间短路）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。
瓦斯继电器分有载瓦斯继电器（油管半径一般为50mm或者80mm）和本体瓦斯继电器（油管半径一般80mm）。
瓦斯继电器有浮筒式、档板式、开口杯式等不同型号，如QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合。
瓦斯继电器校验仪有哪些特点瓦斯继电器校验仪是用于检查瓦斯继电器动作保护值的可靠性，是预防瓦斯泄露造成变压器损坏、爆燃等重大事故的主要检测工具，该产品是时基电力自主研发的科技型产品，综合误差≤5%，操作简单，输出精度高，采用独立气源，程序化自动测量，既可与检验台定期核对，又可单独使用，SJWS-I型瓦斯继电器校验仪是目前测量QJ－25、50、80、50W、80W型瓦斯继电器流速值、容积率、密封性试验的主要工具。
瓦斯继电器发生动作后的处理措施瓦斯继电器动作跳闸时，在查明原因消除故障前不得将变压器投入运行，为查明原因应重点考虑以下因素，作出综合判断。
（1）是否呼吸不畅或排气未尽；（2）保护及直流等二次回路是否正常；时基电力（3）变压器外观有无明显反映故障性质的异常现象；（4）气体继电器中积聚的气体是否可燃；（5）气体继电器中的气体和油中溶解的气体的色谱分析结果；（6）必要的电气试验结果；（7）变压器其它继电保护装置的动作情况。

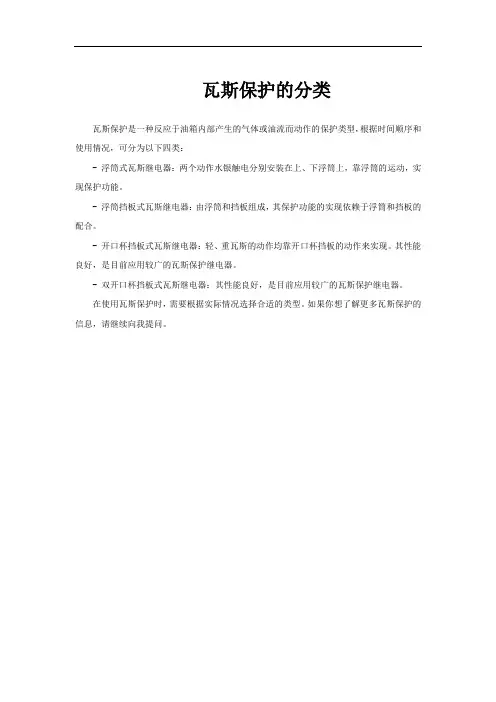

瓦斯保护的分类
瓦斯保护是一种反应于油箱内部产生的气体或油流而动作的保护类型，根据时间顺序和使用情况，可分为以下四类：
- 浮筒式瓦斯继电器：两个动作水银触电分别安装在上、下浮筒上，靠浮筒的运动，实现保护功能。
- 浮筒挡板式瓦斯继电器：由浮筒和挡板组成，其保护功能的实现依赖于浮筒和挡板的配合。
- 开口杯挡板式瓦斯继电器：轻、重瓦斯的动作均靠开口杯挡板的动作来实现。
其性能良好，是目前应用较广的瓦斯保护继电器。
- 双开口杯挡板式瓦斯继电器：其性能良好，是目前应用较广的瓦斯保护继电器。
在使用瓦斯保护时，需要根据实际情况选择合适的类型。
如果你想了解更多瓦斯保护的信息，请继续向我提问。
书名=实用继电保护技术作者=方大千编著出版社=人民邮电出版社出版日期=20033 . 2 . 5变压器瓦斯保护当变压器内部发生故障时，变压器油会膨胀并汽化，气体通过瓦斯继电器流向油枕时，使瓦斯继电器动作，发出预告信号或跳闸。
瓦斯继电器有浮筒式、挡板式和开口杯式三种型式，其中开口杯式（复合式）最为可靠。
它采用干簧触点，型号有FJ3-80和QJ1-80型两种。
FJ3-80型一般用于中、小型变压器中，Q J1-80型用于大容量变压器和强迫油循环冷却式变压器中。

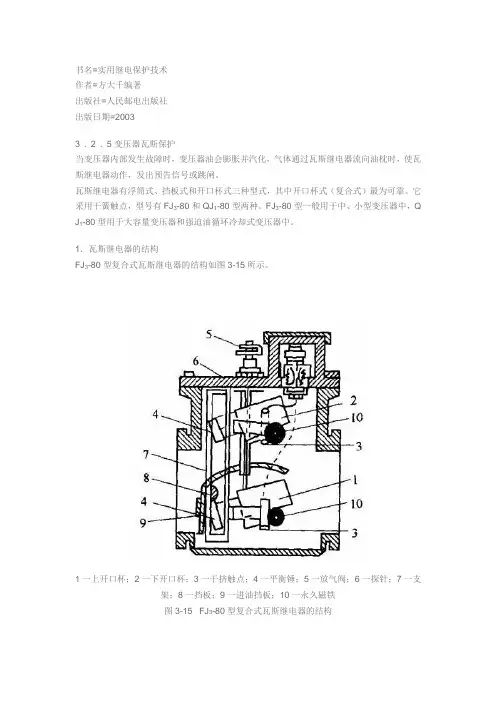

1．瓦斯继电器的结构FJ3-80型复合式瓦斯继电器的结构如图3-15所示。
1一上开口杯；2一下开口杯；3一干挤触点；4一平衡锤；5一放气阀；6一探针；7一支架；8一挡板；9一进油挡板；10一永久磁铁图3-15 FJ3-80型复合式瓦斯继电器的结构继电器的上、下方各有一个带干簧接点的开口杯，即上开口杯和下开口杯。
正常时，上、下开口杯1和2都浸在油内，由于开口杯及附件在油内的重力所产生的力矩比平衡锤4所产生的力矩小，因此开口杯都处于上升位置，干簧触点3是断开的。
当油箱内发生轻微故障时，产生的少量气体（称轻瓦斯）聚集在继电器的上部，迫使油面下降，上开口杯1露出油面。
这时，上开口杯及附件在空气中的重力加上杯内的油重所产生的力矩大于平衡锤所产生的力矩。
因此上开口杯1沿顺时针方向转动，并带动永久磁铁10靠近干簧触点3，干簧触点依靠磁力作用而闭合，发出轻瓦斯的预告信号。
当油箱内发生严重故障时，产生大量气体（称重瓦斯），形成油气流，沿连接管冲向油枕。
瓦斯继电器的挡板8在油流的冲击下，带动下开口杯2沿顺时针方向转动，使下部干簧触点闭合，发出重瓦斯报警信号，并作用于断路器跳闸。
在有人值班的场所，不需要因油面严重下降而跳闸，可将下开口杯2底部的螺丝拧掉，使重瓦斯不动作，只使轻瓦斯作用于信号。
2．瓦斯继电保护原理电路图3一16为瓦斯继电保护原理电路图。
图3一16瓦斯继电保护原理电路图工作原理：当变压器内部发生轻微故障时，有轻瓦斯产生，瓦斯继电器KG的上触点（l一2）闭合，作用于预告信号；当发生严重故障时，重瓦斯冲出，瓦斯继电器的下触点（3一4)闭合，经中间继电器KC作用于信号继电器KS，发出报警信号，同时断路器跳闸。
瓦斯继电器工作原理
瓦斯继电器是一种用于控制燃气供应的装置，其工作原理如下：1. 瓦斯继电器通常由两个主要部分组成：电磁继电器和气阀部分。
2. 当继电器的电源通电时，电磁继电器内的线圈会产生磁场。
3. 当有燃气需要供应时，燃气阀门被打开，使燃气流过气阀部分。
4. 燃气流过气阀部分时，气压会推动一个由弹簧和膜片组成的装置，这个装置称为增压器。
5. 增压器会将气压信号转化为运动力量，并将其传递给电磁继电器内的机构。
6. 电磁继电器内的机构会受到运动力量的作用，从而使电磁继电器内的电触点打开或关闭。
7. 当电触点打开时，燃气阀门关闭，停止燃气供应。
8. 当电触点关闭时，燃气阀门打开，继续燃气供应。
9. 这样循环往复，实现对燃气供应的控制。
需要注意的是，瓦斯继电器的工作原理可以有一些变化，不同型号和制造商的瓦斯继电器可能会略有不同。
因此，在实际应用中，建议根据具体的产品说明书和使用指南来了解其详细工作原理。
瓦斯继电器1、简介瓦斯继电器（又称气体继电器）是变压器的一种保护装置，我公司消弧/接地变常用瓦斯继电器型号为QJ1-50（QJ代表气体继电器，50代表管径），装在变压器的油枕和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯（浮子） 9. 干簧接点5. 磁铁 10. 挡板（继电器芯子结构）2.1气体继电器工作原理变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，开口杯（浮子）随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。
若因变压器漏油而使油面降低，同样发出报警信号。
当变压器内部发生严重故障时（特别是匝间短路等其他变压器保护不能快速动作的故障），产生的强烈气体使油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。
当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。
2.2工作特性3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上，联管的内径应与继电器的管路通径（口径）一致，继电器上的箭头必须指向储油柜。
允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过4%，或采用安装导气联管的方法，使变压器内部的气体易于汇集在继电器内。
继电器的安装位置应便于取气样及观察继电器，并方便运行现场对继电器的检修，其安装位置应保证继电器芯子能顺利的从壳体中取出。
从气塞处打进空气，可以检查“报警信号”接点动作的可靠性。
将探针罩拧下，按动探针，可以检查“切除信号（跳闸）”接点动作的可靠性。
油时请先将放气塞打开，然后注油。
瓦斯继电器原理瓦斯继电器是一种常用于燃气热水器等设备中的安全保护装置。
它通过感知燃气的流量来控制设备的工作状态，起到防止燃气泄漏和防止火灾的作用。
下面将介绍瓦斯继电器的原理和工作过程。
瓦斯继电器的原理是基于燃气流量的变化来产生电压信号，进而控制设备的启动和停止。
其主要部件包括燃气流量计和电磁继电器。
燃气流量计是瓦斯继电器的核心组件，它采用了一种称为浮子式流量计的技术。
浮子式流量计通过燃气的流过来推动浮子的上下运动，浮子的位置会随燃气流量的变化而改变。
燃气流量计内部设置有一个磁性组件，当浮子的位置发生变化时，磁性组件也会随之移动。
电磁继电器是瓦斯继电器的另一个重要部件，它由线圈和铁芯组成。
线圈中通有电流时，会产生一个磁场，磁场的大小和方向与电流成正比。
铁芯是一个可磁化的材料，当线圈中通有电流时，铁芯会受到磁力的作用而发生位移。
瓦斯继电器的工作过程如下：当燃气流量较小或没有流动时，燃气流量计中的浮子会处于较低的位置，磁性组件也随之下移。
此时，电磁继电器的线圈中通有电流，产生的磁场使铁芯吸附在线圈上，使其处于闭合状态。
电磁继电器的闭合状态会使设备的电源电路得以通路，从而启动设备。
当燃气流量增大时，燃气流量计中的浮子会随之上升，磁性组件也会上移。
此时，电磁继电器的线圈中的磁场减弱，铁芯受到的磁力作用减小，逐渐脱离线圈。
当磁力不足以吸附铁芯时，电磁继电器的触点会打开，切断设备的电源电路，使设备停止工作。
这样就实现了根据燃气流量的变化来控制设备的启动和停止。
瓦斯继电器的原理使其具备了一定的安全性能。
当燃气泄漏时，瓦斯继电器会自动切断电源电路，阻止燃气的进一步泄漏，减少火灾的发生几率。
同时，瓦斯继电器还可以根据燃气流量的变化来监测设备的工作状态，确保设备的正常运行。
总结起来，瓦斯继电器是一种利用燃气流量来控制设备启动和停止的装置。
通过燃气流量计和电磁继电器的配合工作，实现了对设备的安全保护功能。
瓦斯继电器的原理简单而有效，广泛应用于燃气热水器等设备中，为人们的生活提供了安全和便利。

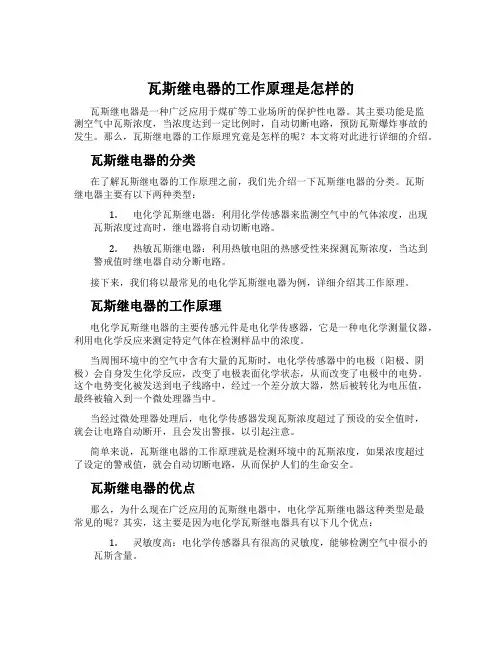

瓦斯继电器的工作原理是怎样的瓦斯继电器是一种广泛应用于煤矿等工业场所的保护性电器。
其主要功能是监测空气中瓦斯浓度，当浓度达到一定比例时，自动切断电路，预防瓦斯爆炸事故的发生。
那么，瓦斯继电器的工作原理究竟是怎样的呢？本文将对此进行详细的介绍。
瓦斯继电器的分类在了解瓦斯继电器的工作原理之前，我们先介绍一下瓦斯继电器的分类。
瓦斯继电器主要有以下两种类型：1.电化学瓦斯继电器：利用化学传感器来监测空气中的气体浓度，出现瓦斯浓度过高时，继电器将自动切断电路。
2.热敏瓦斯继电器：利用热敏电阻的热感受性来探测瓦斯浓度，当达到警戒值时继电器自动分断电路。
接下来，我们将以最常见的电化学瓦斯继电器为例，详细介绍其工作原理。
瓦斯继电器的工作原理电化学瓦斯继电器的主要传感元件是电化学传感器，它是一种电化学测量仪器，利用电化学反应来测定特定气体在检测样品中的浓度。
当周围环境中的空气中含有大量的瓦斯时，电化学传感器中的电极（阳极、阴极）会自身发生化学反应，改变了电极表面化学状态，从而改变了电极中的电势。
这个电势变化被发送到电子线路中，经过一个差分放大器，然后被转化为电压值，最终被输入到一个微处理器当中。
当经过微处理器处理后，电化学传感器发现瓦斯浓度超过了预设的安全值时，就会让电路自动断开，且会发出警报，以引起注意。
简单来说，瓦斯继电器的工作原理就是检测环境中的瓦斯浓度，如果浓度超过了设定的警戒值，就会自动切断电路，从而保护人们的生命安全。
瓦斯继电器的优点那么，为什么现在广泛应用的瓦斯继电器中，电化学瓦斯继电器这种类型是最常见的呢？其实，这主要是因为电化学瓦斯继电器具有以下几个优点：1.灵敏度高：电化学传感器具有很高的灵敏度，能够检测空气中很小的瓦斯含量。
2.可靠性强：电化学瓦斯继电器具备高度的可靠性，不易出现误触发或者漏检等情况。
3.应用范围广：电化学瓦斯继电器能够适用于煤矿、石油、化工等众多领域，是目前最为常见的瓦斯检测设备。
瓦斯继电器原理及报警原因分析一、瓦斯继电器介绍瓦斯继电器利用变压器内部故障使油分接产生气体或造成油流涌动时，使瓦斯继电器接点动作，发出告警信号（轻瓦斯）或自动切除变压器（重瓦斯）。
轻瓦斯主要反映运行或轻微故障（如超载发热、铁芯局部发热、漏磁导致油箱发热等）时，油分解的气体上升进入瓦斯继电器集气室，气压使油面缓慢下降，继电器随油面落下，轻瓦斯干簧接点导通发出信号，油面进一步下降将引起重瓦斯动作。
重瓦斯主要反映变压器内部发生套管接地、匝间短路等严重故障时，快速产生大量气体，推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧接点导通而跳闸。
二、轻瓦斯投告警的原因分析目前，特高压交流变压器主体变和调压变本体均只有一台瓦斯继电器，套管升高座均通过集气管接入本体瓦斯继电器，特高压变压器瓦斯继电器仅有1副轻瓦斯报警接点，正常运行状态中，轻瓦斯投入报警状态，重瓦斯投入跳闸状态。
换流变压器一般配置1台瓦斯继电器（西门子技术路线）或7台及以上瓦斯继电器（ABB技术路线）。
正常运行状态中，轻瓦斯投入报警状态，重瓦斯投入跳闸状态。
换流变瓦斯继电器仅有1副或2副轻瓦斯报警接点，容易因继电器接线盒进水、油色谱载气进入油箱、本体密封不良进气等原因造成轻瓦斯信号动作，且无法采取三取二等防误动措施。
若轻瓦斯信号投跳闸，轻瓦斯信号误动会造成直流单极（单阀组）跳闸，损失1500MW或更多功率，可能影响电网系统稳定运行。
此外发生变压器铁芯、绝缘轻微发热产气等轻微故障时，轻瓦斯正确动作而重瓦斯尚未动作，轻瓦斯报警后现场有一定时间进行判断和处理，可以提高设备可用率，因此《18项电网重大反事故措施》和《电力变压器运行规程》（DL/T572-2010）规定，轻瓦斯仅投报警。
误动案例：某换流站因换流变平抗瓦斯继电器接线盒进水造成双极闭锁，损失共1281MW；某站因换流变瓦斯继电器接点回路故障造成临时停运。
三、变压器轻瓦斯改投跳闸的建议考虑到目前特高压变压器设备存在突发故障风险，对运行人员人身安全造成严重威胁，建议将特高压变压器轻瓦斯动作后由告警改为跳闸。
变压器的压力释放阀、变压器有载调压开关的瓦斯（气体）继电器、变压器本体瓦斯（气体）继电器的作用分别是什么？我在变压器瓦斯保护？回答过瓦斯继电器的问题。
变压器的压力释放阀是变压器非电量保护的安全装置。
压力释放阀是用来保护油浸电气设备的装置。
即在变压器油箱内部发生故障时，油箱内的油被分解、气化，产生大量气体，油箱内压力急剧升高，此压力如不及时释放，将造成变压器油箱变形、甚至爆裂。
安装压力释放阀可使变压器在油箱内部发生故障、压力升高至压力释放阀的开启压力时，压力释放阀在2ms内迅速开启，使变压器油箱内的压力很快降低。
当压力降到关闭压力值时，压力释放阀便可靠关闭，使变压器油箱内永远保持正压，有效地防止外部空气、水份及其他杂项进入油箱。
变压器瓦斯保护：工作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。
瓦斯保护就是利用反应气体状态的瓦斯继电器（又称气体继电器）来保护变压器内部故障的。
在瓦斯保护继电器内，上部是一个密封的浮筒，下部是一块金属档板,两者都装有密封的水银接点。
浮筒和档板可以围绕各自的轴旋转。
在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的。
当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。
瓦斯继电器的结构与工作原理机制
瓦斯继电器测试原理
瓦斯继电器是用于保护电力变压器的一种气体装置，安装在储油柜和油箱间之间的管道中，是对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线、绝缘劣化和油面下降等的内部故障的保护，利用在变压器内部发生故障油分解时产生气体或造成油流涌动时，触发瓦斯继电器的动作信号，然后接收不同类型的信号发送至继电保护单元，由此做出正确的处理方式，科学有效的预防重大电力事故的发生，瓦斯继电器有两种工作状态，一种是轻瓦斯，一种是重瓦斯。
1019
瓦斯继电器的结构
轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压
使油面下降，继电器的开口杯随油面落下，轻瓦斯弹簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出，如图：
重瓦斯主要反映在变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯弹簧触点，使触点接通而跳闸，如图：1022D
问：瓦斯继电器发生动作后应该采取哪些措施
答：瓦斯继电器发生动作之后，技术人员应立即检查，如气体继电器内有气体，则应记录气体量，观察气体的颜色及验证是否可燃，取气样或油样做气象色谱分析，对所含的氢气、氧气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔等气体进行定性和定量检测，准确判断性质，发展趋势、和严重程度，若气象色谱判定结果无异常，则变压器可继续运行，否则变压器应该采取停运的预处理措施。
一、瓦斯继电器工作原理
1）结构：
1 气塞2探针3开口杯（浮子）4
重锤5挡板6磁铁7接线端子8弹
簧9调节杆10干簧接点
2）工作原理：
①轻瓦斯报警原理：继电器正
常运行时其内部充满变压器油，开
口杯（浮子）处于图1所示的上倾
位置。
当变压器内部出现轻微故障
时，变压器油由于分解而产生的气
体聚集在继电器上部的气室内，迫使其油面下降，开口杯3随之下降到一定位置，其上的磁铁6使干簧接点10吸合，接通信号回路，发出报警信号。
如果油箱内的油面下降，同样动作于信号回路，发出报警信号。
②重瓦斯跳闸原理：当变压器内部发生严重故障时，油箱内压力瞬时升高，将会出现油的涌浪，冲动挡板5，当挡板旋转到某一限定位置时，其上的磁铁6使干簧接点10吸合，接通跳闸回路，不经予先报警而直接切断变压器电源，从而起到保护变压器的作用。
3）信号接线图：
二、瓦斯保护的原理接线图：
①针对瓦斯保护接线原理图分析
变压器瓦斯保护接线原理如上图所示：
气体继电器触头KG-1由开口杯控制，构成轻瓦斯保护，其动作后发出预告信号。
气体继电器的另一触头KG-2由挡板控制，构成重瓦斯保护，其动作后经信号继电器KS的线圈起动中间继电器KPO，KPO的两对触头分别使断路器QF1、QF2跳闸。
为了防止变压器内严重故障时因油流不稳，造成重瓦斯触头时断时通的不可靠动作，必须选用具有自保持电流线圈的出口中间继电器KPO。
在保护动作后，借助于断路器的辅助触头QF1-1 QF2-1来解除出口回路的自保持。
瓦斯继电器—搜狗百科简介瓦斯继电器（又称气体继电器）是变压器所用的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出。
重瓦斯主要反映在变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。
瓦斯继电器分有载瓦斯继电器（油管半径一般为50mm或者80mm）和本体瓦斯继电器（油管半径一般80mm）。
瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。
如QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。
构成当变压器油箱内部发生故障时，短路电流产生的电弧使变压器油和其它绝缘材料分解，从而产生大量的可燃性气体，人们将这种可燃性气体统称为瓦斯气体。
故障程度越严重，产生的瓦斯气体越多，流速越快，气流中还夹杂着细小的、灼热的变压器油。
瓦斯保护是利用变压器油受热分解所产生的热气流和热油流来动作的保护。
动作情况油箱内部轻微故障时，分解出的瓦斯气体沿连接弯管运动至气体继电器处，聚集在顶盖处形成一定的压力，将变压器油面高度压低，开口杯所受浮力减小，随油面的降低开始转动，使磁铁4与干簧触点15接触，从而吸引干簧触点接通，发出轻瓦斯信号。
同理，变压器油箱漏油时，动作情况相同。
油箱内部发生短路故障时，故障点高温电弧将使变压器运动时，由于油的粘滞性，形成油流，冲击挡板。
挡板翻转油迅速分解出大量瓦斯气体，有一定压力的气体在向油枕处带动磁铁11与干簧管13靠近，吸引干簧触点接通，跳开变压器各侧开关并发出重瓦斯动作信号。
种类：
1、浮筒式（已淘汰）——空心浮筒渗油，水银接点抗震性差
2、浮筒挡板式
3、开口杯挡板式
（1）浮筒挡板式
结构：上部——密封空心浮筒
下部——金属挡板
水银接点（可绕轴转动）
原理：a、正常运行：
浮筒浮起
挡板下降（重力作用）→水银接点断开
b、轻微故障：（轻瓦斯）
气体上升
漏油层→油面下降→浮筒下转→水银接点动作，发信号
c、严重故障：（重瓦斯）
油流、气流→冲击挡板→水银接点动作→DL跳闸，且发信号
放气阀作用：a、初次运行或换油→油中气体可能导致轻瓦斯误动作
可将继电器顶部放气阀打开，放气
b、故障发生后，可通过放气阀收集瓦斯气体，分析其成分，便于故障分析
特点：浮筒长时间浸泡在油中会向内渗油，水银接点抗震性差
（2）浮筒挡板式
结构：上部——开口杯
下部——金属挡板上附磁铁（可绕轴转动）
干簧接点（两对）
原理：a、正常运行：
开口杯上浮
挡板下降（重力作用）→磁铁远离干簧接点，不动作
b、轻微故障：（轻瓦斯
气体上升
漏油层→油面下降→开口杯下转→干簧接点动作，发信号
c、严重故障：（重瓦斯）
油流、气流→冲击挡板→干簧接点动作→DL跳闸，且发信号特点：抗震性能好.。
