柴油发电机的接线方法说实话柴油发电机的接线方法这事，我一开始也是瞎摸索。
我刚开始的时候，就只想着把线都接上能让发电机工作就成。
我看到那一堆线就头疼，发电机上有不同颜色的线还有不同的接口。
我首先搞清楚了要接的线里有火线、零线和地线。
这就好比建房子要打地基、砌墙一样，这三线是最基本的结构。
我试过直接按照颜色来接线，我以为相同颜色对接就没问题。
结果呢，根本不行，这是我犯的一个大错。
后来我才知道，不同类型的柴油发电机可能电线颜色的定义没有完全统一。
那正确的做法呢？首先，你得找到发电机的输出端，一般在发电机的一侧。
在接火线的时候，要小心谨慎。
这个时候，就像是走钢丝一样，当然没那么夸张，就是得仔细。
确保火线接入专门标注为火线接口的地方，这些接口有的会写着L字样，我不确定所有的发电机都是这么标注，但大多数是这样的。
零线接零线接口，零线接口有的会写N。
地线就接到接地的地方，这地线很重要，就像是家里的防盗门一样，是一种安全保障。
我当时没太重视地线，还差点出了问题呢。
有一回在试着启动发电机的时候，感觉机身有点漏电，就是因为地线没接好的缘故。
还有就是如果你要给多台设备供电的话，情况又会复杂一点。
我有次试图给一个小作坊的几个电器设备同时接线，那感觉就像在解一团乱麻。
那时候我发现，要先计算好不超过发电机的安全输出功率才可以进行接线，这是很容易被忽略的一点。
总之呢，对于柴油发电机的接线，得慢慢来，多去研究说明书，当然不同型号发电机说明书有时候也不是那么好懂，但千万不要像我刚开始那样乱接一气，不然很容易出问题的。
而且做每一步都要检查一下是否连接牢固，就像盖房子时每砌一层都看看平不平稳一样。
有时候我接完线后发现发电机启动不正常，回头检查才发现原来是某个接口没插紧，真的是吃一堑长一智啊。

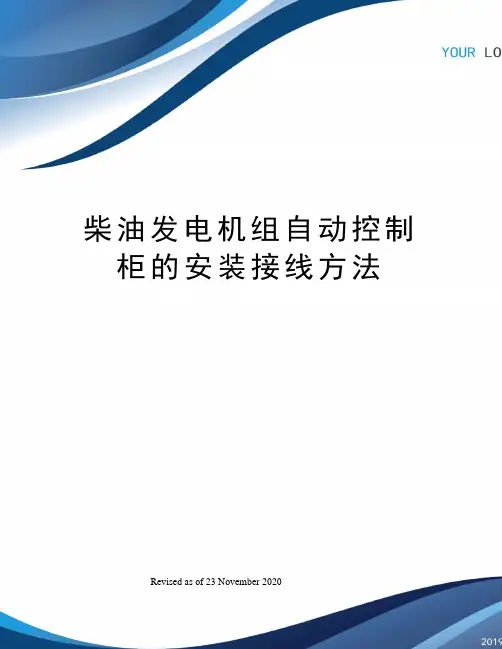

柴油发电机组自动控制柜的安装接线方法Revised as of 23 November 2020柴油发电机组自动控制柜的安装接线方法柴油发电机组如果另外接上一个自动化控制柜，整体机组就转变成自动化柴油发电机组。
自动化柴油发电机组有很多好处。
实现两路包括市电与市电、市电与发电或者发电之间)的全自动切换，保证用户的正常用电要求。
电压范围：(400VAC／50HZ容量范围：63A一6300A安全措施：全自动操作，机械、双重连锁。
自动化柴油发电机组的工作原理如原供应系统为市电，当市电停电或三相电缺相时，自动切换系统立即切断市电供电并自动启动发电机，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停发电机，自动切换到市电供电。
如原供应系统为发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
主要功能：1、主电路采用ATS型分别进行电气和机械锁联上,配有电动合闸马达,手动合闸等配件，始终只保证一路电源接通负载，工作性能安全可靠，经久耐用。
2、辅助电路分别采用进口,中间继电器等先进的辅助电路功能,工作指令运行稳定.分别有自动,手动灵活运用。
3、具有市电恢复功能延时,市电失败确信延时, 开关转换静区延时,发电机组带负载延时,发电机组冷却延时等延时功能用4、该系列产品可与任何品牌远程启动的自动化机组配合使用,可控制发电机的自动启动与停机.自动进行转换供电,从而达到自动保护供电系统稳定的功能,可谓最理想的配电产品.柴油发电机组作为一种必要的备用电源，其结构原理非常复杂，客户在采购柴油发电机组到安全验收过程中各个阶段都要注意一些问题，尤其是在安装过程特别注意，下面就柴油发电机组安装全套流程做详细介绍。
柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试一、准备工作1、材料、设备1) 机组规格、型号应符合设计要求。
潍柴24v发电机接线方法
要正确地接线潍柴24v发电机，您需要按照以下方法进行操作：
1. 确保您具有正确的工具和设备，如电线、电线接头、绝缘胶带等。
2. 首先，查看发电机的接线盒，确保存在两个正极（标记为“+”）和两个负极（标记为“-”）。
3. 将一根电线连接到一个正极上，然后将其连接到电池的正极上。
确保连接牢固，没有松动。
4. 将另一根电线连接到一个负极上，然后将其连接到电池的负极上。
同样要确保连接牢固，没有松动。
5. 检查所有的连接是否正确，确保电线没有交叉或接错位置。
6. 一旦全部接线完成，使用绝缘胶带将所有的接线点包裹起来，以确保安全性。
7. 最后，打开发电机的电源开关，看看它是否正常工作。
请注意，这只是一种常见的潍柴24v发电机接线方法，具体的接线方法可能因不同型号的发电机而有所不同。
为了确保安全性和正确性，请阅读并遵循发电机
的使用手册或咨询专业人士的建议。
柴油发电机组自动控制柜的安装接线方法柴油发电机组自动控制柜的安装接线方法3、作业条件1）机房土建施工完毕，结构、预埋件及焊接强度符合设计要求。
2）安装场地应清理干净、道路畅通，门窗及玻璃安装完毕。
3）地脚螺栓孔、沟道、电缆管位置尺寸应符合设计要求。
4、技术准备1）发电机组发电机施工图纸和技术资料齐全。
2）施工方案编制完毕并经审批。
3）施工前应组织施工人员熟悉图纸、方案，并进行安全技术交底。
5、基础制作：根据设计要求和产品技术文件的要求确定发电机组在混凝土基础的标高、几何尺寸，在基础上预留机组地脚螺栓孔，机组进场后，按实际安装孔距埋入地脚螺栓。
基础的混凝土强度等级必须符合设计要求。
6、机组的搬运：机组及其他电气设备一般都有包装箱，在搬运时应注意将起吊的钢锁结扎在适当部位，轻吊轻放。
当机组运到目的地后，如有存放条件应放在库房内。
若无库房需在露天存放的。
则应将箱体垫高。
防止雨水侵蚀。
箱上应加盖防雨棚布，以防日晒雨淋损坏设备。
由于机组的体积即大又重，因此，安装前应事先考虑好搬运路线，在乙方应预留适当的搬运孔口。
如果门窗不够大的，可利用门窗位置留出较大的搬运孔。
带机组搬入后，再补砌砖墙和门窗。
7、开箱检査：开箱之前将箱上的灰尘泥土扫除干净，并査看箱体有无损伤，核实箱号及数量。
开箱时要注意切勿碰伤机件。
开箱的顺序一般从顶板开始，在顶板开启后，看清是否属于准备起出的机件。
然后再拆其他箱板，如拆顶板有困难时。
则可选择适当处拆除几快箱板，观察清楚后，在进行开箱。
根据机组清单及装箱单清点全部机组及附件。
察看机组及附件的主要尺寸是否与图纸相符。
检查机组及附件有无损坏、锈蚀。
如果机组检査后不能即时安装的话，应将拆卸过的机件经加工面上重新涂上防锈油，妥加保护。
对于机组的转动和滑动不见，在防锈油尚未清除之前不要转动。
若因检査已除去防锈油。
在检査完后重新涂好防锈油。
机组在开箱后要注意保管，放置平整，法兰及各种接口必须封盖、包扎，防止雨水及灰沙侵入。
柴油发电机组自动控制柜的安装接线方法柴油发电机组如果另外接上一个自动化控制柜，整体机组就转变成自动化柴油发电机组。
自动化柴油发电机组有很多好处。
实现两路电源包括市电与市电、市电与发电或者发电之间)的全自动切换，保证用户的正常用电要求。
电压范围：(400VAC／50HZ 容量范围：63A一6300A安全措施：全自动操作，机械、电气双重连锁。
自动化柴油发电机组的工作原理如原供应系统为市电，当市电停电或三相电缺相时，自动切换系统立即切断市电供电并自动启动发电机，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停发电机，自动切换到市电供电。
如原供应系统为发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
主要功能：1、主电路采用ATS型断路器分别进行电气和机械锁联上,配有电动合闸马达,手动合闸等配件，始终只保证一路电源接通负载，工作性能安全可靠，经久耐用。
2、辅助电路分别采用进口时间继电器,中间继电器等先进的辅助电路功能,工作指令运行稳定.分别有自动,手动灵活运用。
3、具有市电恢复功能延时,市电失败确信延时, 开关转换静区延时,发电机组带负载延时,发电机组冷却延时等延时功能用4、该系列产品可与任何品牌远程启动的自动化机组配合使用,可控制发电机的自动启动与停机.自动进行转换供电,从而达到自动保护供电系统稳定的功能,可谓最理想的配电产品.柴油发电机组作为一种必要的备用电源，其结构原理非常复杂，客户在采购柴油发电机组到安全验收过程中各个阶段都要注意一些问题，尤其是在安装过程特别注意，下面就柴油发电机组安装全套流程做详细介绍。
柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试一、准备工作1、材料、设备1) 机组规格、型号应符合设计要求。
2)各种规格的型钢应符合设计要求，型钢无明显的锈蚀；并有材质证明。
3)除发电机组发电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。

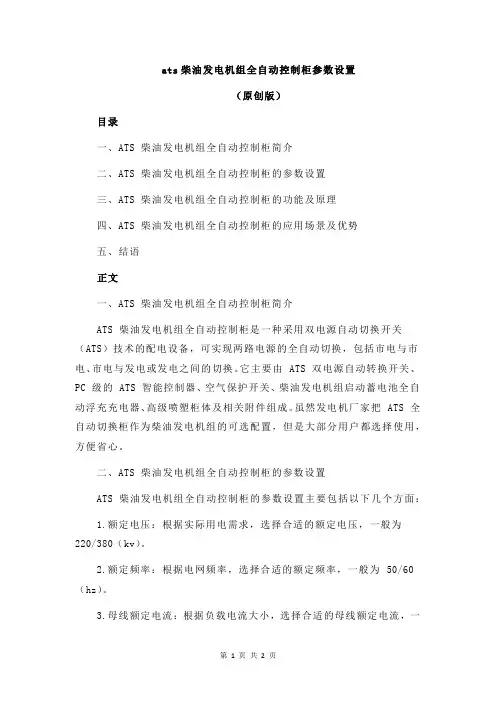

ats柴油发电机组全自动控制柜参数设置（原创版）目录一、ATS 柴油发电机组全自动控制柜简介二、ATS 柴油发电机组全自动控制柜的参数设置三、ATS 柴油发电机组全自动控制柜的功能及原理四、ATS 柴油发电机组全自动控制柜的应用场景及优势五、结语正文一、ATS 柴油发电机组全自动控制柜简介ATS 柴油发电机组全自动控制柜是一种采用双电源自动切换开关（ATS）技术的配电设备，可实现两路电源的全自动切换，包括市电与市电、市电与发电或发电之间的切换。
它主要由 ATS 双电源自动转换开关、PC 级的 ATS 智能控制器、空气保护开关、柴油发电机组启动蓄电池全自动浮充充电器、高级喷塑柜体及相关附件组成。
虽然发电机厂家把 ATS 全自动切换柜作为柴油发电机组的可选配置，但是大部分用户都选择使用，方便省心。
二、ATS 柴油发电机组全自动控制柜的参数设置ATS 柴油发电机组全自动控制柜的参数设置主要包括以下几个方面：1.额定电压：根据实际用电需求，选择合适的额定电压，一般为220/380（kv）。
2.额定频率：根据电网频率，选择合适的额定频率，一般为 50/60（hz）。
3.母线额定电流：根据负载电流大小，选择合适的母线额定电流，一般为 5（a）。
4.控制元件：根据实际应用需求，选择合适的控制元件，如断路器、接触器、继电器等。
5.智能控制器：选择具备较强智能化程度的控制器，以实现自动切换、自动启动、自动停机等功能。
三、ATS 柴油发电机组全自动控制柜的功能及原理ATS 柴油发电机组全自动控制柜的主要功能是实现两路电源的全自动切换，保证用户的正常用电要求。
其工作原理是：当原供应系统为市电时，如果市电停电，自动切换系统立即切断市供电并自动启动柴油发电机组；当市电来电正常后，延时 30 秒停柴油发电机，自动切换到市电供电。
如果原供应系统为柴油发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
发电机接线方法发电机是一种将机械能转换为电能的设备，它在工业生产和生活中都有着重要的作用。
而发电机的接线方法对于其使用效果和安全性都有着至关重要的影响。
下面将介绍几种常见的发电机接线方法，希望能对大家有所帮助。
首先，我们来介绍最常见的单相发电机接线方法。
单相发电机有两种接线方式，分别是星形接线和三角形接线。
在星形接线中，发电机的三个相线分别接在一起，形成一个星形连接点，而中性点则作为输出。
而在三角形接线中，相邻的两个相线相连，组成一个三角形的连接方式。
这两种接线方法在不同的情况下都有各自的优势和适用范围，需要根据具体情况进行选择。
其次，我们来介绍三相发电机的接线方法。
三相发电机的接线方法相对复杂一些，常见的有Y型接线和Δ型接线两种方式。
在Y 型接线中，三个相线分别接在一起形成一个Y形连接点，而中性点作为输出；而在Δ型接线中，相邻的两个相线相连，形成一个Δ形的连接方式。
同样，这两种接线方法在不同情况下都有各自的优势和适用范围，需要根据具体情况进行选择。
最后，我们来介绍一些常见的发电机接线注意事项。
首先，在进行发电机接线时，一定要仔细阅读发电机的接线图和说明书，确保按照正确的方法进行接线。
其次，在接线过程中，要保证接线的牢固和接触的良好，避免出现接触不良导致的故障。
同时，要注意接线过程中的安全问题，确保在断电的情况下进行接线操作，避免触电和其他安全事故的发生。
综上所述，发电机的接线方法对于其使用效果和安全性都有着重要的影响。
在选择发电机接线方法时，需要根据具体情况进行选择，并严格按照正确的接线方法进行操作。
同时，在接线过程中要注意安全问题，确保操作的安全性和可靠性。
希望本文的介绍能对大家有所帮助，谢谢阅读！。

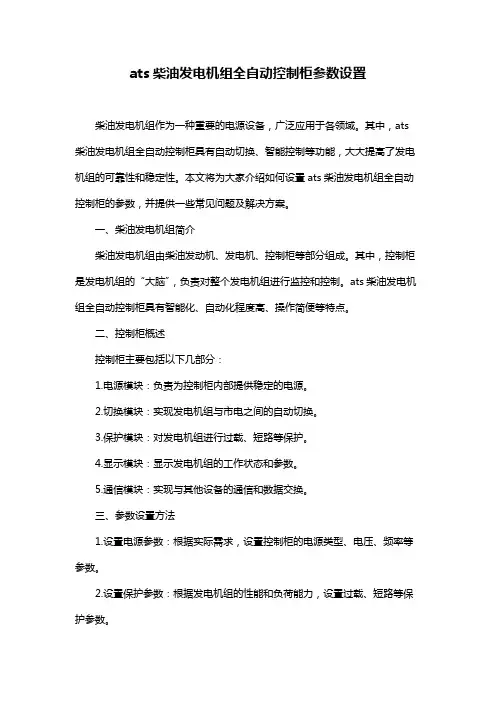

ats柴油发电机组全自动控制柜参数设置柴油发电机组作为一种重要的电源设备，广泛应用于各领域。
其中，ats 柴油发电机组全自动控制柜具有自动切换、智能控制等功能，大大提高了发电机组的可靠性和稳定性。
本文将为大家介绍如何设置ats柴油发电机组全自动控制柜的参数，并提供一些常见问题及解决方案。
一、柴油发电机组简介柴油发电机组由柴油发动机、发电机、控制柜等部分组成。
其中，控制柜是发电机组的“大脑”，负责对整个发电机组进行监控和控制。
ats柴油发电机组全自动控制柜具有智能化、自动化程度高、操作简便等特点。
二、控制柜概述控制柜主要包括以下几部分：1.电源模块：负责为控制柜内部提供稳定的电源。
2.切换模块：实现发电机组与市电之间的自动切换。
3.保护模块：对发电机组进行过载、短路等保护。
4.显示模块：显示发电机组的工作状态和参数。
5.通信模块：实现与其他设备的通信和数据交换。
三、参数设置方法1.设置电源参数：根据实际需求，设置控制柜的电源类型、电压、频率等参数。
2.设置保护参数：根据发电机组的性能和负荷能力，设置过载、短路等保护参数。
3.设置切换参数：设置切换阈值、切换速度等参数，确保在市电断电时能迅速切换至发电机组供电。
4.设置显示参数：根据需求，设置显示内容、界面等。
5.设置通信参数：根据实际应用场景，设置通信协议、接口等。
四、常见问题与解决方案1.问题：控制柜无法正常切换市电与发电机组供电。
解决方案：检查切换模块线路是否正常，调整切换阈值和速度。
2.问题：发电机组频繁过载。
解决方案：调整保护模块参数，增大允许负载。
3.问题：控制柜显示异常。
解决方案：检查显示模块线路和参数设置，修复或更换故障部件。
五、注意事项1.在进行参数设置时，请务必关闭电源，以免发生触电事故。
2.定期检查控制柜内部元件，确保其正常工作。
3.保持控制柜清洁，避免进水、潮湿。
4.按照厂家提供的说明书进行操作和维护。
通过以上步骤，您可以完成ats柴油发电机组全自动控制柜的参数设置。
柴油发电机组自动控制柜的安装接线方法
柴油发电机组自动控制柜的安装接线方法
柴油发电机组如果另外接上一个自动化控制柜，整体机组就转变成自动化柴油发电机组。
自动化柴油发电机组有很多好处。
实现两路电源包括市电与市电、市电与发电或者发电之间)的全自动切换，保证用户的正常用电要求。
电压范围：(400VAC／50HZ容量范围：63A一6300A安全措施：全自动操作，机械、电气双重连锁。
自动化柴油发电机组的工作原理
如原供应系统为市电，当市电停电或三相电缺相时，自动切换系统立即切断市电供电并自动启动发电机，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停发电机，自动切换到市电供电。
如原供应系统为发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
主要功能：
1、主电路采用ATS型断路器分别进行电气和机械锁联上,配有电动合闸马达,手动合闸等配件，始终只保证一路电源接通负载，工作性能安全可靠，经久耐用。
2、辅助电路分别采用进口时间继电器,中间继电器等先进的辅助电路功能,工作指令运行稳定.分别有自动,手动灵活运用。
3、具有市电恢复功能延时,市电失败确信延时, 开关转换静区延时,发电机组带负载延时,发电机组冷却延时等延时功能用
4、该系列产品可与任何品牌远程启动的自动化机组配合使用,可控制发电机的自动启动与停机.自动进行转换供电,从而达到自动保护供电系统稳定的功能,可谓最理想的配电产品.
柴油发电机组作为一种必要的备用电源，其结构原理非常复杂，客户在采购柴油发电机组到安全验收过程中各个阶段都要注意一些问题，尤其是在安装过程特别注意，下面就柴油发电机组安装全套流程做详细介绍。
柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试
一、准备工作
1、材料、设备
1) 机组规格、型号应符合设计要求。
2)各种规格的型钢应符合设计要求，型钢无明显的锈蚀；并有材质证明。
3)除发电机组发电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。
4) 绝缘带、电焊条、防锈漆、调和漆、润滑脂等均应有产品合格证。
2、机具设备
1) 手动工具：电工工具、台虎钳、油压钳、板锉、榔头、圆钢套丝板。
2) 电动工具：电焊机、卷扬机、台钻、砂轮机、手电钻、电锤。
3) 测量器具：水平尺、转速表、相序表、兆欧表、万用表、钳形电流表、试电笔、电子点温计。
4) 其他工具：联轴节顶出器、龙门架、汽车吊、液压叉车、倒链、钢丝绳等。
紧前完成找平作业。
采用楔铁找平时，应将一对楔铁用点焊连接。
三.、排气、燃油、冷却系统安装
1) 排气系统的安装：发电机组发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管出口应经过
打磨，消声器安装正确。
机组与排烟管之间连接的波纹管不能受力，排烟管外侧宜包一层保温材料。
2) 燃油、冷却系统的安装：主要包括储油罐、机油箱、冷却水箱、电加热器、泵、仪表和管路的安装。
四、电气设备的安装
1) 发电机组发电机控制箱（屏）是发电机组发电机的配套设备，主要是控制发电机组发电机送电及调压。
根据现场实际情况，小容量发电机组发电机的控制箱直接安装在机组上，大容量发电机组发电机的控制屏则固定在机房的地面基础上，或安装在与机组隔离的控制室内，具体安装方法应符合成套配电控制柜（屏、台）安装工艺标准。
2) 对于500KW 以下的发电机组发电机组，随机组配有配套的控制箱（屏）和励磁箱，对于500KW 以上的机组，机组生产商一般提出控制屏。
3) 根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装工艺标准。
五、地线安装
1) 将发电机组发电机的中性线（工作零线）与接地母线用专用地线及螺母连接，螺栓防松装置齐全，并设置标识。
2) 将发电机组发电机本体和机械部分的可接近导体均应与保护接地（PE）或接地线（PEN）进行可靠连接。
六、机组接线
1) 敷设电源回路、控制回路的电缆，并与设备进行连接，应符合电缆敷设工艺标准。
2) 发电机组及控制箱接线应正确可靠。
馈电线两端的相序必须与原供电系统的相序一致。
3)发电机组随机的配电柜和控制柜接线应正确无误，所有紧固件应牢固，无遗漏脱落、开关、保护装置的型号、规格必须符合设计要求。
七、机组调试
1) 将所有的接线端子螺丝再检查一次；用兆欧表测试发电机组至配电柜的馈电线路以及相间、相对地间的绝缘电阻，其绝缘电阻值必须大于1(*0.5)MΩ。
对1KV 及以上的线路直流耐压试验为2.5(*2.4)KV，时间15min，泄漏电流稳定，无击穿现象。
2) 用机组的启动装置手动启动发电机组无负荷试车2(*1)h，检查机组的转向和机械转动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求；如发现问题，及时解决。
3）发电机组无负荷试车合格后，再进行4(*2) h 空载试验，检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。
4 ）检测自动化机组的冷却水、机油加热系统，接通电源，如水温低于15℃，加热器应自动启动加热，当温度达30℃时加热器应自动停止加热。
对机油加热器的要求与冷却水加热器的要求一致。
5）检测机组的保护性能：采用仪器分别发出机油压力低、冷却水温高、过电压、缺相、过载、短路等信号，机组应立即启动保护功能，并进行报警。
6）检测机组补给装置：将装置的手/自动开关切换到自动位置，人为放水/油至低液位，系统自动补给；当液面上升至高液位时，补给应自动停止。
7）采用相序表对市电与发电机组电源进行核相，相序应一致。
8）与系统的联动调试：人为切断市电电源，主用机组应能在设计要求的时间内自动启动并向负载供电。
恢复市电，备用机组自动停机。
9）试运行验收：对受电侧的开关设备、自动或手动切换装置和保护装置等进行试验，试验合格后，按设计的备用电源使用分配方案，进行负荷试验，机组和电气装置连续运行24h 无故障。
方可交接验收。
八、机组验收
1、主控项目
1）机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值应大于1(*0.5)M Ω；对lkV 及以上的馈电线路直流耐压试验为2.5(*2.4)kV，时间15min，泄漏电流稳定，无击穿现象。
2）机组馈电线路连接后，两端的相序必须与原供电系统的相序一致。
3）中性线(工作零线)应与接地干线直接连接，螺栓防松零件齐全，且有标识。
2．一般项目
1）发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。
开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂要求试验标定。
2）发电机组发电机本体和机械部分的可接近裸露导体应接地(PE)或接零(PEN)可靠，且有标识。
3）受电侧低压配电柜的开关设备、自动或手动切换装置和保护装置等试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行24(*12)h 无故障。
4）发电机组的安装位置应正确、与基础连接的螺栓紧固，带有减震器的应与减震器连接紧密牢固，防松零件齐全，不松动。
5）发电机组与控制柜的引入导线，应有防护，配线整齐，端子与导线连接紧密。
6）发电机组的供油供水管道和排烟管道的安装应符合以下规定：
a.发电机组的供油供水管道连接严密，固定牢靠，横平竖直，走向合理，与其他适配部件连接准确，各部件及附属设备应固定牢固，吊、支托架配制合理。
b.排烟管道安装牢固，支架、吊架设置均匀，结构合理，并符合承重力要求，伸缩装置与活动支架的设置应符合设计要求。
c.管道的保温层厚度应均匀，表面平整，附着紧密。
