CAD 三维制图基础练习

CAD三维绘图练习题一、基本操作类1. 打开CAD软件，新建一个三维绘图文件。

2. 设置三维视图，包括俯视图、正视图、左视图。

3. 学会使用基本绘图工具，如直线、圆、矩形等。

4. 学会使用基本编辑工具，如移动、旋转、复制、镜像等。

5. 练习绘制简单的三维模型，如长方体、球体、圆柱体等。

二、实体建模类1. 绘制一个茶壶的三维模型。

2. 绘制一个手机的三维模型。

3. 绘制一个电脑桌的三维模型。

4. 绘制一个汽车的三维模型。

5. 绘制一个建筑物的三维模型。

三、曲面建模类1. 绘制一个苹果的曲面模型。

2. 绘制一个可乐瓶的曲面模型。

3. 绘制一个球体的曲面模型。

4. 绘制一个花瓣的曲面模型。

5. 绘制一个水龙头的曲面模型。

四、装配体建模类1. 组装一个齿轮传动装置的三维模型。

2. 组装一个汽车发动机的三维模型。

3. 组装一个机械臂的三维模型。

4. 组装一个挖掘机的三维模型。

5. 组装一个飞机的三维模型。

五、工程图绘制类1. 绘制一个零件的三视图。

2. 绘制一个装配体的爆炸图。

3. 绘制一个建筑图纸。

4. 绘制一个电气线路图。

5. 绘制一个园林景观图。

六、综合应用类1. 设计并绘制一个创意家居用品的三维模型。

2. 设计并绘制一个三维模型。

3. 设计并绘制一个城市广场的三维模型。

4. 设计并绘制一个桥梁的三维模型。

5. 设计并绘制一个游乐场的三维模型。

七、修改与优化类1. 修改给定模型的比例，使其符合实际尺寸要求。

2. 优化一个机械零件的结构，减少材料使用而不影响功能。

3. 对现有建筑模型进行立面改造设计。

4. 对一个复杂零件模型进行简化处理，以便于加工。

5. 修改一个家具模型，使其更适合现代家居风格。

八、渲染与展示类1. 为一个汽车模型设置材质和贴图，并进行渲染。

2. 为一个室内设计模型创建灯光效果并进行渲染。

3. 制作一个产品模型的动画展示。

4. 渲染一个建筑模型在不同时间段的光照效果。

5. 创建一个产品模型的交互式展示。

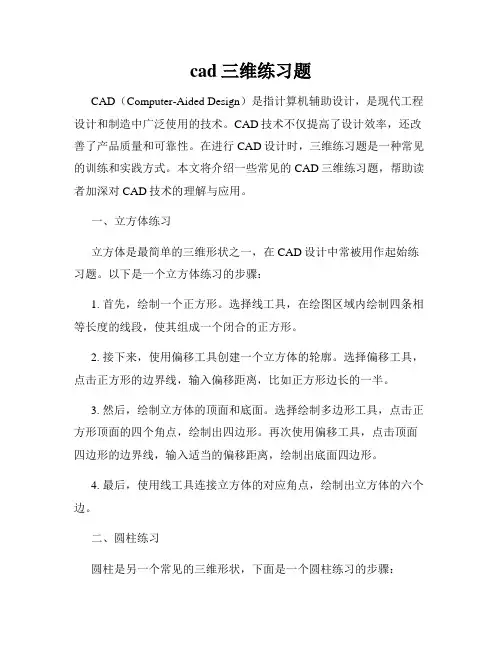

cad三维练习题CAD（Computer-Aided Design）是指计算机辅助设计，是现代工程设计和制造中广泛使用的技术。

CAD技术不仅提高了设计效率，还改善了产品质量和可靠性。

在进行CAD设计时，三维练习题是一种常见的训练和实践方式。

本文将介绍一些常见的CAD三维练习题，帮助读者加深对CAD技术的理解与应用。

一、立方体练习立方体是最简单的三维形状之一，在CAD设计中常被用作起始练习题。

以下是一个立方体练习的步骤：1. 首先，绘制一个正方形。

选择线工具，在绘图区域内绘制四条相等长度的线段，使其组成一个闭合的正方形。

2. 接下来，使用偏移工具创建一个立方体的轮廓。

选择偏移工具，点击正方形的边界线，输入偏移距离，比如正方形边长的一半。

3. 然后，绘制立方体的顶面和底面。

选择绘制多边形工具，点击正方形顶面的四个角点，绘制出四边形。

再次使用偏移工具，点击顶面四边形的边界线，输入适当的偏移距离，绘制出底面四边形。

4. 最后，使用线工具连接立方体的对应角点，绘制出立方体的六个边。

二、圆柱练习圆柱是另一个常见的三维形状，下面是一个圆柱练习的步骤：1. 首先，绘制一个圆。

选择圆工具，在绘图区域内绘制一个半径合适的圆。

2. 接下来，使用拉伸工具将圆拉伸成为一个圆柱。

选择拉伸工具，点击绘制的圆对象，输入适当的拉伸距离，绘制出一个圆柱体。

3. 然后，绘制圆柱的顶面和底面。

选择绘制多边形工具，点击圆柱体顶面圆的周界上的点，绘制出多边形。

再次使用拉伸工具，点击绘制的多边形，输入适当的拉伸距离，绘制出底面。

4. 最后，使用线工具连接圆柱体的对应点，绘制出圆柱体的侧边。

三、椅子练习椅子是一个稍微复杂一些的三维形状，以下是一个椅子练习的步骤：1. 首先，绘制椅子的座椅部分。

选择绘制多边形工具，按照设计要求，绘制出座椅的轮廓。

2. 接下来，使用拉伸工具将座椅拉伸形成一个实体。

选择拉伸工具，点击绘制的座椅轮廓，输入适当的拉伸距离，绘制出座椅的实体。

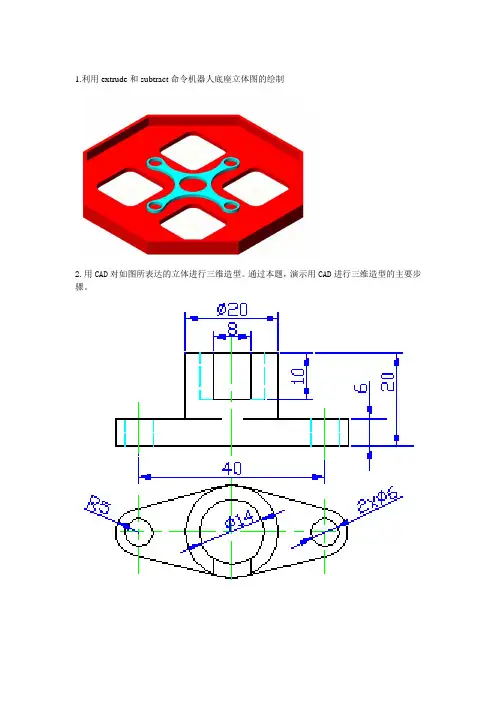

1.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。

通过本题，演示用CAD进行三维造型的主要步骤。

做图步骤：在XOY平面内画出底板外形。

沿路径拉伸φ6的圆成圆柱体。

当前线框密度: ISOLINES=10Cylinder（中心0,0,0/半径20/高度1000）,co（0,0/@0,200）,box（-100,-100,1000/@150,400,20),box(-15,0,150/@30,200,30),ucs(y/-90度),-array(1/5/180),ucs,hide,rotate3d(全部选择，绕y轴旋转10度）,三维视图调到主视），mirror3d，输入rmat命令,打开材质窗口，选择一张木材的贴图，附材质给对象，输入render命令，渲染对象4绘制烟灰缸本例绘制了一个烟灰缸，如图所示，主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。

要点提示首先将视区设置为4个视口，运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体，再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸，最后运用“渲染”、“材质”命令渲染烟灰缸。

（一）绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令，将视区设置为4个视口。

单击左上角视图，将该视图激活，执行“视图”\“三维视图”\“主视”命令，将其设置为主视图。

利用同样的方法，将右上角视图设置为左视图；将左下角视图设置为俯视图；将右下角视图设置为西南等轴测视图。

2、激活俯视图，在俯视图中绘制一个圆柱体作为烟灰缸的基本体。

命令栏中输入“isolines”命令命令: isolines输入ISOLINES 的新值<4>: 20单击“实体”工具栏中的“圆柱体”图标，绘制底面的半径为70 ,高度为40的圆柱体。

3、单击“绘图”工具栏中的“圆”图标，绘制半径为60的圆。

cad三维建模练习题（打印版）### CAD三维建模练习题（打印版）#### 练习一：基础几何体建模目标：掌握基本的三维几何体建模技能。

任务：1. 创建一个长方体，尺寸为100mm x 50mm x 20mm。

2. 制作一个圆柱体，直径为30mm，高度为50mm。

3. 构建一个圆锥体，底面直径为20mm，高度为30mm。

4. 将长方体和圆柱体进行布尔加法操作，合并为一个实体。

步骤提示：- 使用“长方体”命令创建基本形状。

- 使用“圆柱体”和“圆锥体”命令添加其他几何体。

- 利用“布尔运算”功能进行形状合并。

#### 练习二：复杂几何体建模目标：学习如何创建具有复杂形状的三维模型。

任务：1. 制作一个球体，半径为25mm。

2. 创建一个圆环，外径为40mm，内径为30mm。

3. 利用拉伸功能，将一个矩形拉伸成三维形状，尺寸为50mm x 40mm，拉伸高度为10mm。

4. 将上述几何体进行布尔减法操作，创建一个具有内部空间的复杂模型。

步骤提示：- 使用“球体”和“圆环”命令创建基本形状。

- 利用“拉伸”命令将二维形状转换为三维。

- 应用“布尔运算”进行形状的减法操作。

#### 练习三：机械零件建模目标：练习创建具有实际应用价值的机械零件模型。

任务：1. 设计一个轴承座，内径为50mm，外径为100mm，高度为30mm。

2. 制作一个齿轮，模数为2mm，齿数为20，齿宽为10mm。

3. 创建一个轴，直径为20mm，长度为200mm，两端带有半径为5mm的圆头。

4. 将轴承座、齿轮和轴进行组装，模拟一个简单的机械传动系统。

步骤提示：- 利用“圆柱体”和“拉伸”命令创建轴承座。

- 使用“齿轮”命令或手动绘制齿形并拉伸以创建齿轮。

- 应用“拉伸”和“旋转”命令制作轴和圆头。

- 利用装配功能将各部件组合在一起。

#### 练习四：建筑结构建模目标：掌握建筑结构的三维建模技巧。

任务：1. 构建一个简单的屋顶结构，包括斜面和屋脊。

cad练习题（打印版）100### CAD练习题（打印版）#### 1. 基础绘图练习题目要求：- 使用CAD软件绘制一个简单的房间平面图。

- 房间尺寸为：长4米，宽3米，高2.5米。

- 房间内需要包含以下家具：一张床（长2米，宽1.5米），一张桌子（长1.2米，宽0.6米），两把椅子（每把椅子长0.5米，宽0.5米）。

- 房间的门位于长边的中间，门宽0.9米，高2米。

- 房间的窗户位于短边的中间，窗户宽1.5米，高1.5米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为米。

3. 使用矩形命令绘制房间的外框。

4. 根据尺寸绘制床、桌子和椅子。

5. 使用门和窗户命令或矩形命令绘制门和窗户。

6. 保存并打印图纸。

#### 2. 进阶建模练习题目要求：- 绘制一个简单的机械零件，例如齿轮。

- 齿轮的齿数为20，模数为2。

- 齿轮的直径为50厘米。

- 齿轮中心有一个直径为10厘米的孔。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为厘米。

3. 使用圆命令绘制齿轮的外圆。

4. 使用阵列命令创建齿轮的齿。

5. 使用圆命令绘制齿轮中心的孔。

6. 保存并打印图纸。

#### 3. 三维建模练习题目要求：- 绘制一个简单的三维物体，例如一个立方体。

- 立方体的边长为10厘米。

- 在立方体的一个面上绘制一个直径为5厘米的圆。

操作步骤：1. 打开CAD软件，创建一个新的三维绘图文件。

2. 设置绘图单位为厘米。

3. 使用立方体命令绘制立方体。

4. 切换到立方体的顶面视图。

5. 使用圆命令在顶面上绘制一个圆。

6. 保存并打印图纸。

#### 4. 综合应用练习题目要求：- 绘制一个简单的建筑立面图。

- 建筑高度为10米，宽度为5米。

- 建筑包含两层，每层高度为4米。

- 建筑的窗户位于每层的中间，窗户宽2米，高1.5米。

- 建筑的门位于底层的中间，门宽1米，高2米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

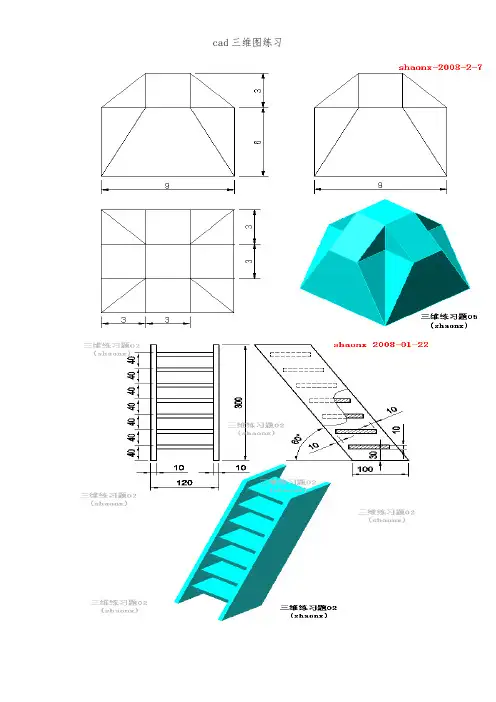

cad三维画图练习题及答案通过以下练习可对cad 三维制图有所理解加强，望大家共同进步，不会画的可在我空间留言，共同探讨！23451.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。

通过本题，演示用CAD进行三维造型的主要步骤。

做图步骤：在XOY平面内画出底板外形。

沿路径拉伸φ6的圆成圆柱体。

3.脚手架步骤当前线框密度: ISOLINES=10Cylinder,co,box,三维视图调到主视），mirror3d，输入rmat命令,打开材质窗口，选择一张木材的贴图，附材质给对象，输入render命令，渲染对象4绘制烟灰缸本例绘制了一个烟灰缸，如图所示，主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。

要点提示首先将视区设置为4个视口，运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体，再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸，最后运用“渲染”、“材质”命令渲染烟灰缸。

绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令，将视区设置为4个视口。

单击左上角视图，将该视图激活，执行“视图”\“三维视图”\“主视”命令，将其设置为主视图。

利用同样的方法，将右上角视图设置为左视图；将左下角视图设置为俯视图；将右下角视图设置为西南等轴测视图。

2、激活俯视图，在俯视图中绘制一个圆柱体作为烟灰缸的基本体。

命令栏中输入“isolines”命令命令: isolines输入 ISOLINES 的新值 :0单击“实体”工具栏中的“圆柱体”图标，绘制底面的半径为70 ,高度为40的圆柱体。

3、单击“绘图”工具栏中的“圆”图标，绘制半径为60的圆。

激活左视图，框选圆柱体底部的圆，单击“修改”工具栏中的“移动”图标，将半径为60的圆向上移动到顶面。

4、单击“实体”工具栏中的“拉伸”图标，将半径为60的圆沿30度倾斜角度拉伸 -30。

cad三维建模练习题在CAD（计算机辅助设计）领域中，三维建模是非常重要的技能。

通过CAD软件和工具，我们可以将现实世界中的物体和场景以三维的形式呈现出来，为设计、制造和建筑领域提供有力的支持。

本文将为您介绍一些CAD三维建模的练习题，帮助您提升相关技能。

练习题一：创建简单的立方体在CAD软件中，创建一个简单的立方体是入门的基础。

请按照以下步骤进行操作：1. 打开CAD软件并创建一个新的绘图文件。

2. 进入三维建模模式，选择创建立方体的工具。

3. 指定立方体的起始点和终点，确定立方体的尺寸。

4. 确认输入并创建立方体。

5. 查看立方体的三维图形。

练习题二：创建复杂物体在CAD中，我们可以通过组合已有的图形来创建更加复杂的物体。

请按照以下步骤进行操作：1. 打开CAD软件并创建一个新的绘图文件。

2. 进入三维建模模式，选择创建基本图形的工具，如圆形、矩形等。

3. 创建两个或更多的基本图形，可以通过移动、旋转和缩放等操作调整它们的位置和大小。

4. 使用合并或裁剪等命令将基本图形组合在一起，形成复杂的物体。

5. 查看物体的三维图形。

练习题三：应用纹理和材质在CAD建模中，为物体应用纹理和材质可以使其更加真实和精细。

请按照以下步骤进行操作：1. 打开CAD软件并创建一个新的绘图文件。

2. 进入三维建模模式，并选择物体应用材质的工具。

3. 从内置的材质库中选择一个合适的材质，如木材、金属等。

4. 将选定的材质应用于物体的表面，可以调整材质的颜色和质感。

5. 选择纹理工具，从纹理库中选择一个合适的纹理图案。

6. 将选定的纹理应用于物体的表面，可以调整纹理的缩放和方向。

7. 查看带有材质和纹理的物体的三维图形。

练习题四：建模实际对象在CAD建模中，我们可以利用现实世界中的实际对象进行练习，以提高建模的准确性和真实性。

请按照以下步骤进行操作：1. 打开CAD软件并创建一个新的绘图文件。

2. 选择一个你身边的实际物体，如一个杯子或一个笔筒。

（一）、基本图形作面域
做面域（1）
这是最基本做面域的方法
1、用工具条上的“面域”：
选择全部图形，右键确认或回车，出现命令行中提示即可 2、用菜单栏“绘图”中的“面域”：
选择全部图形，右键确认或回车，出现命令行中提示即可注意事项：
1、所有线段必须在交点处完全闭合。

2、所有线段不能超越交点(就是交点以外不能有多余部分)。

做面域（2）
这是特殊图形做面域的方法
如上图，求A、B的“面域”，用第一种方法就不行了
具体做法如下：1、点击菜单栏的“绘图”，弹出下拉菜单2、选择“边界”。

3在对话框中，类型选“面域”，再点击“拾取点”。

4、在图形界面里点击A、B的内部后，所做成的面域与当前图层的颜色一致，同时，在命令行里也会出现已经做成面域的提示。

注意事项：
所有线段必须在交点处完全闭合。

s h a o n x 小中大引用推荐编辑只看复（二）、面域的操作
（1）合并面域——就是将多
如上图，如果要将A、B两个编辑”→“并集”
也可以使用“实体编辑”工具条
具体操作如下：
分别点选A、B两个面域
右键确认或回车，两个面域（2）扣除面域——就是从大
如上图，如果要将A面域中改”→“实体编辑”→“差集”
也可以使用“实体编辑”工具条
具体操作如下：
先点击A面域，右键确认或
再分别点击B面域、C面域
（四）、面域参数的查询
1）区域命令：_area如下图：
_area 区域命令，快捷键aa
使用方法：命令→ (对象)O → 选择面域
（2）面域/质量特性命令：_massprop
如下图：
使用方法：命令→ 选择面域→ 右键确认或回车。

CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。

任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。

2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。

3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。

4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。

5.将圆形移动到矩形的左下角。

练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。

任务要求：1.绘制一个正六边形：每边长度为50mm。

2.在六边形的一个角上绘制一个小正方形：边长为20mm。

3.在六边形的中心绘制一个圆形：半径为30mm。

4.使用修剪工具修剪掉六边形与正方形重叠的部分。

5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。

练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。

任务要求：1.创建一个立方体：边长为100mm。

2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。

3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。

4.将圆柱体和圆锥体的交集部分从立方体中切除。

5.对模型进行渲染，设置材质与光源，使其看起来更逼真。

练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。

任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。

2.在主视图中标注部件的尺寸。

3.绘制部件的剖视图：显示圆孔的内部结构。

4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。

5.使用图层管理工具区分不同的视图和标注。

练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。

任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。

56，画完多段线，再把坐标沿Y轴旋转90度，在多段线端点上绘制一个半径为15的园。

7，画一条辅助线，端点是r15园的原点，沿Y轴长为18，在这条线端点处绘制出一个R4和R7的园。

8，利用对象捕捉的捕捉切点命令绘制出R15和R7的相切线，再用镜像命令沿两个圆的圆心把线段复制另一侧。

9，重复镜像命令把R7,R4和两条切线沿X轴复制到另一侧！10，用修剪把不需要的线全部剪掉（如果在三维图修剪不了的话，就按命令旋转P投影命令，确定再选择V视图确定，就可以修剪了）。

修剪完，用面域，创建面域！11.再着色！下一步在坐标处绘制R7的圆（此圆为轴孔部分）外轴部分没有给出尺寸，那我们就把R7的圆使用偏移命令向往偏移3就绘制出另一个圆了！12，下一步使用差集命令，用外面的大面减去中间两个小圆形成两个孔！1413，下一步用拉伸命令选择面拉伸，选择方向D，沿Z轴拉伸-6个单位，重复拉伸命令，选择中间R7和R10的圆进行拉伸，选择路径P，点击多段线就形成以上图像，14，使用刚才用的差集命令，做出中间轴孔！收起回复•这步具体是怎样？我弄了好久都弄吧出来中建的孔2012-8-10 07:51回复•2012-8-10 11:43回复•2012-8-10 14:33回复••••很嗨很耐看15.把图转为二维之后，把图旋转到此位置，利用实体编辑里拉伸面命令（此命令为拉伸面命令，不是之前的拉伸命令）选择路径P沿多段线进行拉伸！16拉伸完毕，把轴沿y轴旋转90度，用矩形命令画长宽均为40的矩形，倒R5的角，进行拉伸，高度6。

17，在长方体沿两边中点画一条辅助线，用移动命令选择长方体的中点，把长方体移动到圆轴圆心。

18，在长方体中点绘制R7的园，拉伸使其与轴孔重合，使用差集去除不要的部分！19，四个小孔圆心距离为28，利用尺寸画出第一个圆，20，对第一个圆进行拉伸，高度为6，使用移动命令把圆柱下移到长方体表面，21，使用镜像命令，把第一个圆柱沿长方体Y轴俩个中点进行复制，22.重复镜像命令，把两个圆柱沿长方体X轴两个中点进行复制！23，最后使用差集用大面减去四个小圆，形成四个孔，最后着色完成！我这个方法比较麻烦，我刚学会，希望能和大家分享！！！希望大家不要见笑！快累死我了收起回复•121109173:2012-6-29 15:53回复•2013-1-16 11:12回复•••热血赤峰小枪回复••收起回复•很抱歉的告诉你，我公司用04的07的都画出来了！我看视频学习是09的！我2012-6-29 20:58回复•2012-7-2 10:13回复•很嗨很耐看:回复@hehao1320:是不是那两条多段线？如果是的话，这两条线不用合并！t2012-7-2 22:11回复•2012-7-3 08:24回复•••Mr_zhang87回复••cht0221回复••张塞亚SRX2收起回复•谢谢••LOVE820065221回复••阿伊西代鲁回复••收起回复•很嗨很耐看:说句实在话，用快捷命令我不怎么会！我一般用快捷命令栏，打开对象捕捉命令栏选择捕捉原点，再选择圆柱就能找到中心点了！2012-7-2 22:09回复•2012-7-2 22:14回复•••很麻甩的麻甩佬回复•回复••收起回复•为什么我第14步拉深轴孔做不出来，请赐教2012-7-3 13:38回复•2012-7-3 22:54回复•2012-7-4 09:46回复•很嗨很耐看:回复@431179555:就是另一端有么？有的话就是这一端你没有选择大的区域哦X••431179555回复@很嗨很耐看:我画到这里就成这样了郁闷啊怎么差集都不行啊收起回复•并集再差集2012-7-6 22:36回复•2012-7-6 22:41回复•回复••回复••学习画一下回复••回复•回复••收起回复•对呀，笛卡尔坐标系2分钟全搞定••收起回复•在图层哪里改变线条颜色至你需要的颜色，在转至体着色就搞定了•汉服同袍•胜利之鹫收起回复•老师~~你挖坟~••二介平民求高手给解决瑕疵问题。

CAD练习题三维一、基本操作与绘图1. 绘制一个长方体，尺寸为长200mm、宽150mm、高100mm。

2. 绘制一个球体，半径为50mm。

3. 绘制一个圆柱体，底面半径为80mm，高度为120mm。

4. 绘制一个圆锥体，底面半径为70mm，高度为100mm。

5. 绘制一个圆环体，内径为100mm，外径为150mm，高度为50mm。

二、编辑与修改1. 将上述长方体进行缩放，使其长、宽、高分别变为原来的1.5倍。

2. 将球体进行移动，使其中心点坐标从原点(0,0,0)移动到(100,100,100)。

3. 将圆柱体进行旋转，使其绕Z轴旋转45度。

4. 将圆锥体进行镜像，以Y轴为镜像线。

5. 将圆环体进行阵列，沿X轴方向阵列3个，间距为200mm。

三、标注与注释1. 对长方体的三个尺寸进行线性标注。

2. 对球体的半径进行直径标注。

3. 对圆柱体的底面直径和高度进行标注。

4. 对圆锥体的底面直径和高度进行标注。

5. 对圆环体的内外径进行标注。

四、三维布尔运算1. 将两个长方体进行并集运算。

2. 将球体与圆柱体进行差集运算。

3. 将圆锥体与圆环体进行交集运算。

五、渲染与展示1. 对长方体进行材质贴图，选择适当的贴图文件。

2. 对球体进行颜色填充，颜色号为10。

3. 对圆柱体进行渲染，设置适当的灯光和背景。

4. 对圆锥体进行渲染，调整视角和显示模式。

5. 对圆环体进行渲染，添加适当的阴影效果。

六、曲面与网格1. 创建一个半径为100mm的圆环面。

2. 创建一个高度为200mm的螺旋面。

3. 通过四个点创建一个曲面，并调整其控制点以形成不同的形状。

4. 绘制一个三角形网格，边长为150mm。

5. 绘制一个四边形网格，尺寸为200mm x 300mm。

七、实体分析与测量1. 计算长方体的体积。

2. 计算球体的表面积。

3. 测量圆柱体的侧面积。

4. 计算圆锥体的体积和侧面积。

5. 测量圆环体的总长度。

八、动画与仿真1. 创建一个长方体的动画，使其沿着Z轴上升100mm。

cad三维画图练习题及答案通过以下练习可对cad 三维制图有所理解加强，望大家共同进步，不会画的可在我空间留言，共同探讨！23451.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。

通过本题，演示用CAD进行三维造型的主要步骤。

做图步骤：在XOY平面内画出底板外形。

沿路径拉伸φ6的圆成圆柱体。

3.脚手架步骤当前线框密度: ISOLINES=10Cylinder,co,box,三维视图调到主视），mirror3d，输入rmat命令,打开材质窗口，选择一张木材的贴图，附材质给对象，输入render命令，渲染对象4绘制烟灰缸本例绘制了一个烟灰缸，如图所示，主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。

要点提示首先将视区设置为4个视口，运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体，再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸，最后运用“渲染”、“材质”命令渲染烟灰缸。

绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令，将视区设置为4个视口。

单击左上角视图，将该视图激活，执行“视图”\“三维视图”\“主视”命令，将其设置为主视图。

利用同样的方法，将右上角视图设置为左视图；将左下角视图设置为俯视图；将右下角视图设置为西南等轴测视图。

2、激活俯视图，在俯视图中绘制一个圆柱体作为烟灰缸的基本体。

命令栏中输入“isolines”命令命令: isolines输入 ISOLINES 的新值 :0单击“实体”工具栏中的“圆柱体”图标，绘制底面的半径为70 ,高度为40的圆柱体。

3、单击“绘图”工具栏中的“圆”图标，绘制半径为60的圆。

激活左视图，框选圆柱体底部的圆，单击“修改”工具栏中的“移动”图标，将半径为60的圆向上移动到顶面。

4、单击“实体”工具栏中的“拉伸”图标，将半径为60的圆沿30度倾斜角度拉伸 -30。

CAD三维练习二—基本实体
1、绘制如图1所示的茶几实体模型
图1
2、绘制如图2所示的卡通铅笔实体模型，学习用改变系统变量命令来显示实体模型
图2
3、绘制如图3所示的烟灰缸实体模型，学习用【三维动态观察器】及【视点】命令观察图形的方法。

图3
4、绘制如图2-34所示的小院子
图4
【动手试试】
2-1用球体、圆环体及布尔运算命令绘制图2-42所示的卫星模型。

2-2 用长方体及布尔运算命令绘制图2-43所示的实体模型。

2-3 用长方体、圆柱体及布尔运算命令绘制图2-44所示的组合体模型。

2-4 用长方体、楔体及布尔运算命令绘制图2-45所示的小房子模型。

图2-42 习题2-1用图图2-43 习题2-2用图
图2-44 习题2-3用图图2-45 习题2-4用图。

CAD练习题第二部分一、基本操作类1. 打开CAD软件，新建一个空白图纸。

2. 设置图纸界限为A3大小，并将图纸界限显示在图纸上。

3. 保存当前图纸，并另存为.dwg格式。

4. 绘制一条长度为100mm的直线。

5. 复制上述直线，使其与原直线平行，间距为50mm。

6. 将复制的直线旋转30度。

7. 删除旋转后的直线。

8. 绘制一个半径为50mm的圆。

9. 将圆等分为8份。

10. 阵列上述圆，使其形成3行4列的图形。

二、绘图与编辑类1. 绘制一个长100mm、宽50mm的矩形。

2. 将矩形分解为四条线段。

3. 将其中一条线段延长20mm。

4. 绘制一个直径为30mm的圆。

5. 将圆与矩形进行相切操作。

6. 绘制一条多段线，包含四个顶点，分别为（0,0）、（50,0）、（50,50）、（0,50）。

7. 将多段线转换为样条曲线。

8. 绘制一个正三角形，边长为50mm。

9. 将正三角形进行镜像操作，镜像线为三角形的中线。

10. 绘制一个椭圆，长轴为100mm，短轴为50mm。

三、标注与文字类1. 设置当前标注样式为“建筑”。

2. 为上述矩形标注长度和宽度。

3. 在图纸上添加文字说明，内容为“CAD练习题”。

4. 设置文字样式为“宋体”，高度为5mm。

5. 添加多行文字，内容为“请在此处绘制一个直径为40mm的圆”。

6. 为直径为30mm的圆添加半径标注。

7. 为正三角形添加角度标注。

8. 在图纸上添加一个带引线的文字注释，内容为“此为关键部位”。

9. 设置标注样式为“机械”，并对椭圆进行直径标注。

10. 添加一个表格，包含两列，分别为“序号”和“尺寸”，填写相应内容。

四、图层与块类1. 新建一个图层，命名为“轮廓线”，颜色为红色。

2. 将上述矩形的线段移动到“轮廓线”图层。

3. 创建一个块，命名为“Logo”，包含一个直径为20mm的圆。

4. 插入“Logo”块到图纸中，并设置插入点为（100,100）。

cad三维练习题（打印版）CAD三维练习题一、基础练习1. 绘制立方体在CAD软件中，使用`BOX`命令绘制一个边长为100mm的立方体。

2. 创建圆柱使用`CYLINDER`命令创建一个直径为50mm，高度为200mm的圆柱体。

3. 绘制圆锥利用`CONE`命令绘制一个底面直径为80mm，顶面直径为40mm，高度为150mm的圆锥。

4. 制作球体使用`SPHERE`命令绘制一个直径为100mm的球体。

二、进阶练习1. 组合体将上述立方体、圆柱、圆锥和球体组合成一个复杂的三维模型。

2. 添加细节在立方体的表面上添加一个直径为30mm的圆孔，深度为50mm。

3. 绘制螺旋使用`HELIX`命令创建一个螺旋线，起始直径为20mm，结束直径为10mm，螺旋高度为200mm。

4. 制作齿轮绘制一个齿轮模型，齿数为20，模数为2mm，齿顶圆直径为100mm。

三、高级练习1. 复杂组合体在组合体的基础上，添加一个长方体，其尺寸为150mm×100mm×50mm，与立方体的一边相接。

2. 表面处理对圆柱体的表面进行倒角处理，倒角尺寸为5mm。

3. 绘制管道使用`PIPE`命令绘制一个直径为30mm，长度为300mm的管道，并在管道上添加一个直径为20mm的圆孔。

4. 制作弹簧绘制一个螺旋弹簧，弹簧的外径为50mm，内径为20mm，螺旋高度为100mm，圈数为5圈。

四、打印注意事项1. 打印设置在打印之前，确保CAD文件中的尺寸和比例正确，以避免打印出的比例失调。

2. 图层管理在打印时，注意管理图层，确保不同的部分在打印时能够清晰区分。

3. 打印质量选择适当的打印分辨率，以保证打印出的图纸细节清晰。

4. 文件保存在打印之前，保存好CAD文件，以备不时之需。

请根据以上练习题进行练习，以提高你的CAD三维建模技能。

在练习过程中，注意观察每个命令的参数设置，以及它们对模型的影响。

祝你练习愉快！。

CAD三维建模练习题一、基本操作类1. 创建一个长方体，长、宽、高分别为100mm、50mm、200mm。

2. 绘制一个球体，半径为50mm。

3. 利用拉伸命令，将一个直径为100mm的圆拉伸成高度为50mm的圆柱体。

4. 使用旋转命令，将一个边长为50mm的正方形绕X轴旋转360度，形成旋转体。

5. 通过布尔运算，将两个长方体（尺寸分别为100mm×50mm×200mm和50mm×50mm×100mm）进行求和操作。

二、曲面建模类1. 创建一个半径为100mm的圆环面。

2. 绘制一个直径为200mm的圆锥面，高度为100mm。

3. 利用放样命令，创建一个直径为100mm、高度为200mm的圆台。

4. 通过扫掠命令，将一个直径为50mm的圆沿着一条螺旋线扫掠，形成螺旋体。

三、实体建模类1. 绘制一个尺寸为200mm×150mm×100mm的长方体，并在其上表面挖一个直径为50mm的圆孔。

2. 创建一个直径为100mm、高度为200mm的圆柱体，并在圆柱体侧面挖一个矩形槽（长100mm、宽50mm）。

3. 利用布尔差集操作，将两个球体（半径分别为50mm和30mm）进行差集运算。

4. 绘制一个六面体，尺寸为100mm×100mm×100mm，并将其对角线上的四个顶点切掉，形成八面体。

5. 创建一个直径为200mm、高度为100mm的圆锥体，并在圆锥体底面中心挖一个直径为50mm的圆孔。

四、装配体建模类1. 将上述长方体（尺寸为200mm×150mm×100mm）与圆柱体（直径100mm、高度200mm）进行装配。

2. 将球体（半径50mm）与圆锥体（直径200mm、高度100mm）进行装配，使球体位于圆锥体顶部。

3. 将圆环面（半径100mm）与圆台（直径100mm、高度200mm）进行装配。

4. 将螺旋体与长方体（尺寸为100mm×50mm×200mm）进行装配。

cad3d制图练习题CAD 3D制图练习题现代技术的迅猛发展使得计算机辅助设计（CAD）在各个行业中得到了广泛的应用。

在工程设计领域，CAD 3D制图成为了不可或缺的工具。

通过CAD软件，设计师可以将二维设计图转化为三维模型，从而更好地理解和展示设计方案。

为了提高CAD 3D制图的技能，设计师们经常会进行练习题。

一、练习题1：创建一个简单的立方体模型在CAD软件中，创建一个简单的立方体模型是一个基本的练习题。

首先，我们需要确定立方体的尺寸，比如边长为10个单位。

然后，选择绘制立方体的命令，并指定立方体的起点和终点。

在创建过程中，可以通过调整视角来查看立方体的不同面。

此外，还可以选择不同的渲染效果，如线框模式、实体模式或者表面模式，以便更好地展示立方体的外观。

二、练习题2：创建一个复杂的建筑模型在CAD 3D制图中，创建一个复杂的建筑模型是一个较为高级的练习题。

设计师可以选择一个具体的建筑物作为参考，然后尝试将其转化为三维模型。

在创建过程中，需要注意建筑物的各个细节，如窗户、门、楼梯等。

此外，还可以添加材质和纹理，以使建筑物更加逼真。

通过完成这样的练习题，设计师可以提高对建筑设计的理解和把握能力。

三、练习题3：创建一个机械零件模型在工程设计领域，机械零件的设计是一个重要的任务。

通过CAD 3D制图，设计师可以更好地理解和展示机械零件的结构和功能。

在这个练习题中，设计师可以选择一个简单的机械零件，如螺栓、齿轮等，然后尝试将其转化为三维模型。

在创建过程中，需要注意零件的各个细节，如螺纹、齿轮齿数等。

通过完成这样的练习题，设计师可以提高对机械设计的理解和把握能力。

四、练习题4：创建一个产品模型在产品设计领域，CAD 3D制图被广泛应用于产品的设计和展示。

通过CAD软件，设计师可以将产品的概念转化为三维模型，并进行进一步的设计和优化。

在这个练习题中，设计师可以选择一个具体的产品作为参考，然后尝试将其转化为三维模型。

CAD三维练习题第十题一、基本操作题1. 启动CAD软件，新建一个三维绘图文件。

2. 设置合适的视图方向，以便于三维建模。

3. 绘制一个长方体，尺寸为长100mm、宽50mm、高30mm。

4. 将长方体沿X轴旋转45度。

5. 在长方体上表面创建一个直径为20mm的圆柱体。

6. 将圆柱体沿Y轴平移30mm。

二、建模题1. 创建一个球体，半径为50mm。

2. 创建一个圆锥体，底面半径为30mm，高为60mm。

3. 创建一个圆环体，内径为40mm，外径为80mm，高度为20mm。

5. 为组合模型添加材质和颜色。

三、编辑修改题1. 将上述组合模型沿Z轴放大1.5倍。

2. 删除球体模型。

3. 将圆锥体和圆环体进行布尔运算（求差）。

4. 对剩余模型进行倒角处理，倒角半径为5mm。

5. 将模型进行镜像操作，沿XY平面镜像。

四、标注与注释题1. 为长方体、圆柱体、圆锥体和圆环体添加尺寸标注。

2. 为组合模型添加文字注释，说明模型的组成部分。

3. 设置合适的标注样式和文字样式。

五、渲染与输出题1. 设置合适的渲染环境，包括灯光、背景等。

2. 对模型进行渲染，保存渲染效果。

3. 导出渲染图像，格式为JPG。

4. 将三维模型另存为STEP格式，以便于在其他软件中使用。

CAD三维练习题第十一题一、曲面建模题1. 绘制一个半径为100mm的半球面。

2. 创建一个直径为200mm的圆柱面，高度为150mm。

3. 通过拉伸和旋转操作，一个花瓣形状的曲面。

4. 利用曲面修剪工具，将花瓣曲面修剪成完整的花朵形状。

5. 创建一个扭曲的曲面，模拟水波纹效果。

二、实体转换题1. 将一个直径为50mm的圆转换成厚度为10mm的圆盘。

2. 将一条样条曲线转换成宽度为20mm的实体带。

3. 将一个正方形平面绕其一条边旋转360度，形成实体棱柱。

4. 将一个三维曲面转换成实体，并进行抽壳操作，抽壳厚度为5mm。

三、装配体题1. 创建一个简单的机械零件装配体，包括至少三个不同的零件。
