AutoCAD2014中文版基础教程第九章三维建模基础

AutoCAD2014中文版基础教程第九章三维建模基础


1. 选择 该位置
2. 视 图效果
3. 选择 该位置
4. 视 图效果
“ 视点 视点是指用户观察图形的方向。例如 当人们观察场景中的一个实体曲面时，如果 厚度 当前位于平面坐标系，即 Z 轴垂直于屏幕， 则此时仅能看到实体在 XY 平面上的投影；
图 9-4 实体模型 视点
与 XY 平 面的夹角
如果调整视点至【西南等轴测】方向，系统
将显示其立体效果，如图 9-6 所示。
图 9-6 改变视点前后的效果
“ 与 XY 平面的夹角 即视线与其在 XY 平面的投影线之间的夹角。
“ XY 平面角度 即视线在 XY 平面的投影线与 X 轴正方向之间的夹角。
9.2 三维视图
创建三维模型时，常常需要从不同的方向观察模型。当用户设定某个查看方向后， 217
AutoCAD 2014 中文版基础教程
AutoCAD 将显示出对应的 3D 视图，具有立体感的 3D 视图将有助于正确理解模型的空间 结构。
9.2.1 设置正交和等轴测视图
在三维操作环境中，可以通过指定正交和轴测 视点观测当前模型。其中正交视图是从坐标系统的 正交方向观测所得到的视图；而轴测视图是从坐标 系统的轴测方向观测所获得的视图。指定这两类视 图的方法主要有以下两种。
2．曲面模型
曲面模型既定义了三维对象的边界，又定义了其 表面。AutoCAD 用多边形代表各个小的平面， 而这些小平面组合在一起构成了曲面，即网格表 面。网格表面只是真实曲面的近似表达。该类模 型可以进行消隐和渲染等操作，但不具有体积和 质心等特征，效果如图 9-3 所示。
3．实体模型
三维实体具有线、面和体等特征，可以进行 消隐和渲染等操作，并且包含体积、质心和转动
cad教程第7章_三维绘图基础知识

cad教程第7章_三维绘图基础知识

幻灯片1第7章三维绘图基础知识AutoCAD 2004在工程制图的应用中有一项重要的功能，即绘图零件的三维实体模型。

AutoCAD 2004提供直接绘制三维实体的功能，并支持多种三维绘制方法。

本章主要向用户介绍三维绘图的基础知识，讲解基本的三维图形绘制和编辑命令，使用户对AutoCAD 2004三维造型的特点、使用方法及使用技巧有基本的了解，掌握一定三维图形的看图和绘图能力。

幻灯片27.1 基本概念7.2 基本绘图操作7.3 绘制三维表面模型7.4 基本编辑操作7.5 观察和渲染三维图形7.6 三维典型零件绘制实例幻灯片37.1基本概念●7.1.1三维造型的分类用计算机绘制三维图形的技术称为三维几何造型。

A u t o C A D2004可绘制的三维图形有线框模型、表面模型和实体模型3种类型。

幻灯片4●1．线框模型线框模型是三维形体的框架，是一种较直观和简单的三维表达方式，由描述对象的线段和曲线组成，如图7-1所示。

幻灯片5图7-1 线框模型示例幻灯片6●2．表面模型表面模型用面描述三维对象，它不仅定义了三维对象的边界，而且还定义了表面，即其具有面的特征。

图7-2给出了表面模型的示例。

幻灯片7图7-2 表面模型示例幻灯片8●3．实体模型实体模型不仅具有线、面的特征，而且还具有体的特征。

图7-3给出了实体模型的几个示例。

幻灯片9图7-3 实体模型示例幻灯片10对于实体模型，我们可以直接了解它的体特性，如体积、重心、转动惯量和惯性矩等；可以对它进行消隐、剖切和装配干涉检查等操作，还可以对具有基本形状的实体进行并、交、差等布尔运算，以创建复杂的组合体。

此外，由于着色、渲染等技术的运用可以使实体表面表现出很好的可视性，因而实体模型还广泛用于三维动画、广告设计等领域。

幻灯片11●7.1.2用户坐标系的基本概念用户坐标系（U C S）是用来指明当前可以实施绘图操作的默认的坐标系，在任何情况下都有且仅有一个当前用户坐标系。

AUTOCAD三维绘图基础知识

AUTOCAD三维绘图基础知识

AUTOCAD三维绘图基础知识1、三维绘图的基本概念·平面XY平面是2D平面,用户只能在Z=0的XY平面上建立2D模型.·Z轴Z轴是3D坐标中的第三轴, Z轴总是垂直于XY平面. ·平面视图(plan view)当视线与Z轴平行时, 用户观察到的XY平面上的视图. ·标高(elevation):从XY平面沿Z测量的Z坐标值.可以用ELEV命令设置对象的标高和厚度。

·厚度(thickness)对象从标高开始往上或往下拉伸的距离.可以用系统变量thickness来设置对象的厚度.具有厚度的对象可以进行消隐, 着色和渲染处理. 建立新文本时,将忽略当前的厚度设置而将其设置为0,但其后可用DDMODIFY命令修改.2、建立简单的3D模型3、3D坐标与视点1) 3D空间中对象的位置用3D坐标来表示.3D坐标是在2D坐标的基础上添加Z轴而实现的.还可以用柱坐标(XY平面极坐标加Z轴坐标而成)或球坐标(用到原点的距离,XY平面从X轴开始的角度,与XY 平面的夹角)表示.2)观察3D模型在AUTOCAD中，用户可以使用系统本身提供的标准视图(俯视图、仰视图、前视图、后视图、右视图、以及各种轴侧视图)观察图形，也可以用有关命令设置视点的位置，从而建立新的视图。

在建立了新的视图以后可以将其保存起来。

AutoCAD 2004提供了灵活的选择视点的功能，Vpoint和DDVpoint命令是实现这一功能的两个不同的操作方式，下面分别进行介绍。

在模型空间里,可以从不同的视点(VPOINT)来观察图形.视点就是观察图形的方向.(1)设置视点·命令: DDVPOINT弹出视点预置对话框,可以设定XY平面从X轴开始的角度,与XY平面的夹角的值.缺省时,两个角度都相对于WCS,如要相对于UCS选择相对于ucs.(2)使用三维动态观察器观察模型·命令: 3DORBIT显示出观察球,当光标在观察球中间时,可移动对象,当光标在观察球外边或在观察球上小圆中时,可以转动.(3)设置平面视图·命令: PLAN输入选项[当前UCS(C)/UCS(U)/世界(W)] <当前UCS>:可以将当前视区设置为相应坐标系下的平面视图. 3)坐标系统AutoCAD提供了两种类型的坐标系，一个是固定的坐标系，叫做世界坐标系(WCS)；另一个是由使用者自定义的，叫做用户坐标系(UCS)。

学会使用AutoCAD进行三维建模与渲染

学会使用AutoCAD进行三维建模与渲染

学会使用AutoCAD进行三维建模与渲染第一章：AutoCAD三维建模基础AutoCAD是一款广泛应用于建筑设计、机械工程等领域的三维建模和渲染软件。

在开始学习使用AutoCAD进行三维建模之前，我们首先需要了解一些基础概念和操作技巧。

1.1 坐标系和视图操作AutoCAD中使用三维坐标系来描述物体的位置和方向。

我们可以通过指定坐标点的方式来绘制基本的几何图形，比如直线、圆、矩形等。

在进行三维建模过程中，我们需要注意不同坐标系的选择和切换，以便准确地定位和绘制对象。

此外，AutoCAD还提供了多种视图操作命令，如平移、缩放、旋转等，能够帮助我们正确控制和编辑模型。

灵活运用这些命令，可以提高我们的绘图效率和质量。

1.2 基本建模工具AutoCAD提供了多种建模工具，可以满足不同类型物体的建模需求。

其中，建立三维模型的基本步骤为：绘制基本形状、编辑和组合形状、生成复杂模型。

我们可以使用直线、圆弧、矩形等命令绘制基本形状。

同时，AutoCAD还支持三维构建命令，如圆柱体、球体、锥体等，可以直接生成常见的几何体。

此外，AutoCAD还提供了编辑命令，如移动、旋转、拉伸等，可以对已有三维模型进行修改和调整。

通过组合和操作不同的基本形状，我们可以构建出更为复杂的模型。

第二章：高级三维建模技术除了基础的建模工具外，AutoCAD还提供了一些高级的三维建模技术，可以让我们更加方便地创建复杂的三维模型。

2.1 曲面建模技术曲面建模是AutoCAD中的一项重要技术，通过曲面建模，我们可以创建出更加真实和复杂的物体。

AutoCAD提供了多种曲面建模命令，如实体建模、线框建模、剖面建模等。

我们可以通过采用不同的曲面建模方法，根据实际需要选择合适的建模方式。

2.2 布尔操作布尔操作是一种将多个实体进行组合和剪裁的操作，可以帮助我们快速创建复杂的物体。

AutoCAD中的布尔操作包括并集、交集和差集等，通过灵活运用这些操作，我们可以有效地改变实体之间的关系，得到所需的模型。

中文版AutoCAD 2019基础教程 第10章 绘制三维图形

中文版AutoCAD 2019基础教程 第10章 绘制三维图形


中文版AutoCAD 2019基础教程
10.1.2三维视图
创建三维模型时，常常需要从不同的方向观察模型。当用户设定某个查看方向 后，AutoCAD将显示出对应的3D视图。具有立体感的3D视图将有助于用户正 确理解模型的空间结构 。
中文版AutoCAD 2019基础教程
10.1.3创建三维用户坐标系
10.1三维绘图基础知识
在使用AutoCAD绘制三维图形之前，首先应切换至“三维建模”空间，并掌握 三维绘图的基础知识，例如绘制三维模型时经常使用的三维坐标系、三维视图 等。
中文版AutoCAD 2019基础教程
10.1.1三维绘图的术语
三维实体模型需要在三维实体坐标系下进行描述。在三维坐标系下，可以使用 直角坐标或极坐标方法来定义点。此外，在绘制三维图形时，还可以使用柱坐 标和球坐标来定义点。在创建三维实体模型前，应先了解下面的一些基本术 语。
中文版AutoCAD 2019基础教程
10.5.4将二维图形放样成实体
在快捷工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“放样”命令(LOFT)，可以将二维图形放样成实体 。
中文版AutoCAD 2019基础教程
10.5.5根据标高和厚度绘制实体
在AutoCAD中，用户可以为将要绘制的对象设置标高和延伸厚度。一旦设 置了标高和延伸厚度，就可以用二维绘图的方法得到三维图形。使用AutoCAD 绘制二维图形时，绘图面应是当前UCS的XY面或与其平行的平面。标高就是 用来确定这个面的位置，它用绘图面与当前UCS的XY面的距离表示。厚度则 是所绘二维图形沿当前UCS的Z轴方向延伸的距离 。
中文版AutoCAD 2019基础教程
10.2.3绘制三维样条曲线和三维螺旋线
AutoCAD 2019应用教程 第11章 三维造型基础

AutoCAD 2019应用教程 第11章 三维造型基础

11.1.1 用户坐标系
在构造三维模型时，经常需要使用指定的坐标系作为参照，以便精确地绘制或定位某个对象， 或者通过调整坐标系到不同的访问来完成特定的任务。此外，在AutoCAD中大多数的三维编辑命 令都依赖于坐标系统的位置和方向进行操作，因此可以说三维建模离不开三维坐标系。
三维坐标系基础知识 定制UCS 控制UCS
11.2.3 绘制旋转网格
旋转网格是指将曲线绕旋转轴旋转一定角度而形成的曲面。选择[绘图]→[建模]→[网格]→[旋 转网格]命令，或在命令行输入REVSURF命令，可以绘制旋转网格。
AutoCAD 2019实用教程
11.2.4 绘制平移网格
平移网格是指将轮廓曲线沿方向矢量平移后构成的曲面。选择[绘图]→[建模]→[网格]→[平移 网格]命令，或在命令行输入TABSURF命令，可以绘制平移网格。
第11章
三维造型基础
AutoCAD 2019实用教程
本章概述
三维模型是对三维形体的空间描述，可以直观地表达产品的设计效果。在机械设计中，三维 零件由于其立体性和各部分结果的复杂多样性，需要设置不同的视觉样式来显示模型，或从不同 的方位来观察模型，进而更详细地了解零件的各部分结构。这就需要使用AutoCAD三维建模空间 提供的各种视点观察工具、坐标系定位工具以及各种控制视觉样式的工具，全方位辅助零件建模。
11.1.2 三维实体的观察
步骤5：从10个方向观察三维实体。 在功能区单击【常用】→『视图』→“视图”下拉列表，依次单击各项， 可从10个方向观 察实体。
AutoCAD 2019实用教程
11.2 创建三维网格
在AutoCAD中，不仅可以绘制三维曲面，还可以绘制旋转网格、平移网格、直纹网格和边界网格。使 用[绘图]→[建模]→[网格]子菜单中的命令绘制这些曲面
AutoCAD2014实用教程---立体绘图基础篇

AutoCAD2014实用教程---立体绘图基础篇

➢在AutoCAD 2014中可以通过以下几种方法启动【设置平面 视图】命令：
菜单栏：执行【视图】|【平面视图】命令。
命令行：在命令行中输入PLAN命令。
3.3.快速设置特殊视点：
➢AutoCAD 2014提供了三维视图命令，用于三维 视图与二维视图之间的转换。在进行三维绘图时， 经常要用到一些特殊的视点（俯视、左视等）， 使用【视点】命令进行相应坐标值的输入会比较 麻烦。AutoCAD将这些常用的特殊视点列出来， 用户可以在使用时对这些视点进行快速设置。
2.3.控制坐标系图标：
➢使用【坐标系图标】功能可以控 制坐标系图标的可见性。
➢在AutoCAD 2014中可以通过以 下几种方法启动【坐标系图标】
命令：
命令行：在命令行中输入UCSICON命令。 功能区：在【视图】选项卡中，单击【坐标】面板中的
【UCS图标，特性…..】按钮 。
2.4.新建UCS坐标系：
AutoCAD 2014
实用教程---立体绘图基础篇
1.三维建模工作空间：
➢AutoCAD三维建模空间是一个三维立体空间，其界面与草图与注释空间 的相似，在此空间中可以在任意位置构建三维模型，三维建模功能区的选 项卡有：【常用】、【网格建模】、【渲染】、【插入】、【注释】、 【视图】、【管理】、和【输出】，每个选项卡下都有与之对应的内容。 由于此空间侧重的是实体建模，所以功能区中还提供了【三维建模】、 【视觉样式】、【光源】、【材质】、【渲染】和【导航】等面板，这些 都为创建、观察三维图形，以及对附着材质、创建动画、设置光源等操作， 提供了非常便利的环境。
➢ 为了更好地辅助绘图，经常需要修改坐标系的原点位置和坐 标方向，这就需要使用可变的用户坐标系。在默认情况下， 用户坐标系统和世界坐标系统重合，用户可以在绘图过程中 根据具体需要来定义UCS。
AutoCAD三维绘图建模教程

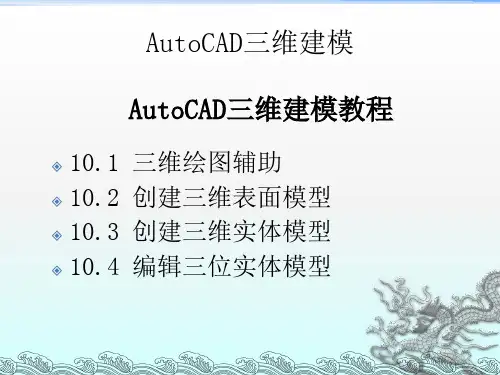

AutoCAD三维绘图建模教程

AutoCAD三维建模
AutoCAD三维建模教程
10.1 三维绘图辅助 10.2 创建三维表面模型 10.3 创建三维实体模型 10.4 编辑三位实体模型
AutoCAD三维建模
10.1 三维绘图辅助
10.1.1 三维模型与UCS 在构造三维立体模型时，为了便
于画图，经常需要调整坐标系统到不 同的方位来完成特定的任务。用户坐 标系（UCS）为坐标输入、操作平面和 观察提供一种可变动的坐标系。大多 数AutoCAD几何编辑命令依赖于UCS的 位置和方向。定义用户坐标后，对象 将绘制在当前UCS的XY平面上。如图 10-1所示三维实体模型在UCS中的位置。
3．格式 三维连续观察（3DCORBIT）将光标的形状改为两
条实线环绕的球形。在绘图区域中按住鼠标左键并沿 任何方向拖动鼠标，使对象沿拖动方向开始移动。松 开鼠标，对象即在指定的方向上继续它们的轨迹运动。 光移动的速度决定了对象的旋转速度。
再次按住鼠标左键并拖动即可修改连续观察的方 向和速度。在绘图区域中右击并从快捷菜单中选择 “选项”，也可以修改连续观察的显示。
AutoCAD三维建模
五、用DVIEW命令观察视图 1. 功能 DVIEW命令使用选定对象或一个名为DVIEWBLOCK的特殊块来 显示一个预览图像。预览图像能显示出在视图中所做的改变。 结束此命令时，AutoCAD根据设置的视图重生成图形。 2. 调用 命令： dview 3．格式 执行命令后，AutoCAD提示： 选择对象或 <使用 DVIEWBLOCK>: 输入选项[相机(CA)/目标(TA)/距离(D)/点(PO)/平移(PA)/缩放 (Z)/扭曲(TW)/剪裁(CL)/隐藏(H)/关(O)/放弃(U)]:
指定新的原点<0,0,0>:输入新的原点的位置，默 认值为（0，0，0）。
cad三维建模的基础教程

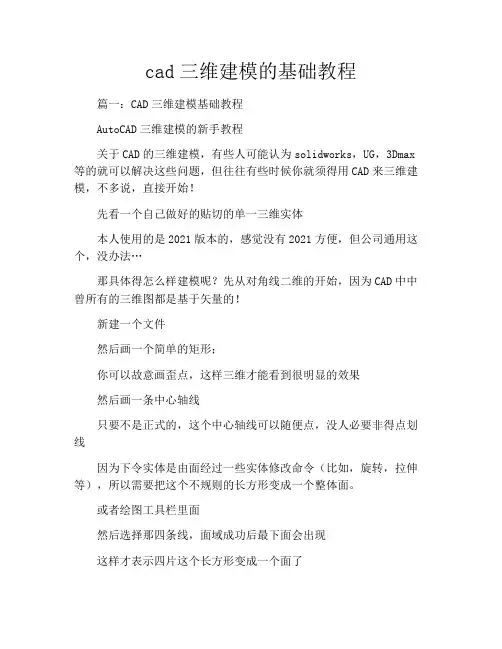

cad三维建模的基础教程

cad三维建模的基础教程篇一：CAD三维建模基础教程AutoCAD三维建模的新手教程关于CAD的三维建模，有些人可能认为solidworks，UG，3Dmax 等的就可以解决这些问题，但往往有些时候你就须得用CAD来三维建模，不多说，直接开始！先看一个自己做好的贴切的单一三维实体本人使用的是2021版本的，感觉没有2021方便，但公司通用这个，没办法…那具体得怎么样建模呢？先从对角线二维的开始，因为CAD中中曾所有的三维图都是基于矢量的！新建一个文件然后画一个简单的矩形；你可以故意画歪点，这样三维才能看到很明显的效果然后画一条中心轴线只要不是正式的，这个中心轴线可以随便点，没人必要非得点划线因为下令实体是由面经过一些实体修改命令（比如，旋转，拉伸等），所以需要把这个不规则的长方形变成一个整体面。

或者绘图工具栏里面然后选择那四条线，面域成功后最下面会出现这样才表示四片这个长方形变成一个面了变成一个面后它就是一个整体了面域这个是最重要的一步继续，然后选择创建好的面域确定，下面提示然后选择那条中心轴线默认旋转360度（当然，你也可以不要360度）篇二：CAD三维入门经典教程CAD三维建模CAD三维建模 11． CAD可视化建模首先应做什么？ 22．何为三维世界坐标萨兰勒班县？ 23．如何灵活使用三维月面？ 24．如何使用柱面坐标和球面坐标？ (2)5．如何认定CAD的作图平面？ 36．哪些二维绘图中的命令可以在三维空间继续使用？ . 3 7．更进一步哪些二维编辑命令可在三维空间继续使用？ 3 8.如何确定三维观察方向？ 39．如何采用过滤坐标？ 410．为什么要采用多视口观察实体？ 511．如何将各分线段合并为一条多段线？ 612．如何创建面域并进行布尔运算？ 613．如何保证在三维建模时作图的清晰快捷？ 614．三维多义线有什么用途？ 615．如何使用投影平面命令？ 616．三维平面PFACE又如何使用呢？ 717．哪些三维曲面命令要有时候使用？ 718．在使用四个三维多边形网格曲面之前应先做什么工作？ 819．图像旋转曲面有那些使用技巧？ 820．三维可积有什么使用技巧？ 921．边界曲面是否有更灵活的使用方法？ 1022．虽说已对三维绘图命令较为平面设计熟练，但仍难以快速制作所要的模型，是什么原因？1023．如何使用镜像劝告？ 1124．如何使用三维阵列命令？ 1125．如何使用三维旋转命令？ 1326．如何绘制静态四坡屋顶面？ 1327．如何生成扭曲面？ 1428．如何将两个不同方位的三维实体按指示对齐？ 1429．在利用面域拉伸或旋转成实体时，看似封闭的线框为什么不能建立面域？ 1530．三维实体命令在采用中有什么技巧？ 1531．球体命令转用有什么技巧？ 1632．圆柱体命令使用有什么技巧？ 1633．圆锥体在三维设计抛物面中其是否很少见？ . 1734．圆环短果哪些使用技巧？ 1735．拉伸命令的使用技巧技法在哪些方面？ . 181． CAD三维可视化首先应做什么？答：首先应当熟悉世界坐标系和三维空间的关系。

AutoCAD2014基础教程第14章三维绘图基础简明教程PPT课件

AutoCAD2014基础教程第14章三维绘图基础简明教程PPT课件

14
14.3.3三维柱坐标
柱坐标是在对模型贴图时，定位贴纸在模型中的位置。使用柱坐标确定点的 方式是通过指定沿UCS的X轴夹角方向的距离，以及垂直于XY平面的Z值进 行定位。如下图所示为柱坐标系。
15
14.3.4用户坐标系
AutoCAD为了方便用户绘制图形，提供了可变用户坐标系统UCS。通过UCS 命令，用户可以设置适合当前图形应用的坐标系统。一般情况下，用户坐标 系统与世界坐标系统相重合，而在进行一些复杂的实体造型时，可以根据具 体需要设定自己的UCS。 绘制三维图形时，在同一实体不同表面上绘图，可以将坐标系设置为当前绘 图面的方向及位置。在AutoCAD中，UCS命令可以方便、准确、快捷地完成 这项工作。执行以下操作，可以进行用户坐标系的设置。 选择“工具”｜“新建UCS”｜“三点”命令。 执行UCS命令。
11
14.3三维坐标系
AutoCAD的默认坐标系为世界坐标系，其坐标原点和方向是固定不变的 。用户也可以根据自己的需要创建三维用户坐标系。三维坐标系包括三维笛 卡尔坐标、球坐标和柱坐标3种坐标形式。
12
14.3.1三维笛卡尔坐标
三维笛卡尔坐标是通过使用X、Y和Z坐标值来指定精确的位置。在屏幕底部 状态栏上所显示的三维坐标值，就是笛卡尔坐标系中的数值，它可以准确地 反映当前十字光标的位置。 输入三维笛卡尔坐标值(X,Y,Z)类似于输入二维坐标值(X,Y)。在绘图和编辑 过程中，世界坐标系的坐标原点和方向都不会改变。默认情况下，X轴以水 平向右为正方向，Y轴以垂直向上为正方向，Z轴以垂直屏幕向外为正方向 ，坐标原点在绘图区的左下角。如左下图所示为二维坐标系，如图13-右下 图所示为三维笛卡尔坐标。
4
14.1.2第三视角法
第三视角法常称为美国方法或A法，第三视角投影法是假想将物体置于透明 的玻璃盒之中，玻璃盒的每一侧面作为投影面，按照“观察点→投影面→物 体”的相对位置关系，作正投影所得图形的方法。在ISO国际标准中第三视 角投影法规定用左下图所示的图形符号表示。 第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保 持观察点→面→物的位置关系）而得到正投影的方法，如右下图所示。从示 意图中可以看出，这种画法是把投影面假想成透明的来处理的。顶视图是从 机件的上方往下看所得的视图，把所得的视图画在机件上方的投影面上；前 视图是从机件的前方往后看所得的视图，把所得的视图画在机件前方的投影 面上。
cad里3d制图的入门教程

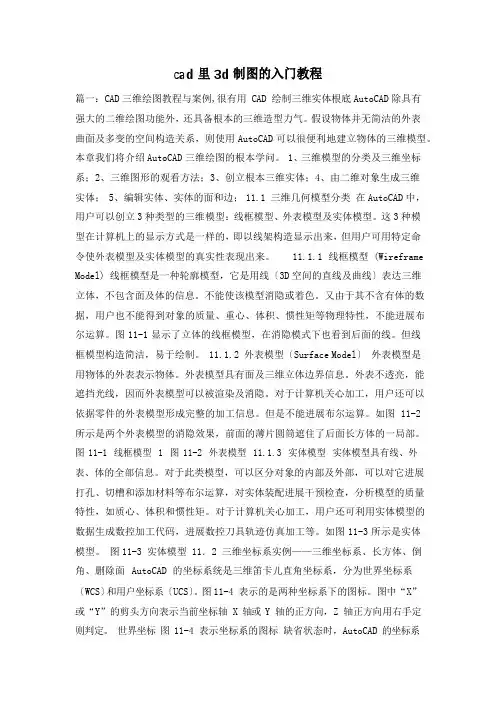

cad里3d制图的入门教程

cad 里3d 制图的入门教程篇一：CAD 三维绘图教程与案例,很有用 CAD 绘制三维实体根底AutoCAD 除具有强大的二维绘图功能外，还具备根本的三维造型力气。

假设物体并无简洁的外表曲面及多变的空间构造关系，则使用AutoCAD 可以很便利地建立物体的三维模型。

本章我们将介绍AutoCAD 三维绘图的根本学问。

1、三维模型的分类及三维坐标系；2、三维图形的观看方法；3、创立根本三维实体；4、由二维对象生成三维实体； 5、编辑实体、实体的面和边；11.1 三维几何模型分类在AutoCAD 中，用户可以创立3 种类型的三维模型：线框模型、外表模型及实体模型。

这3 种模型在计算机上的显示方式是一样的，即以线架构造显示出来，但用户可用特定命令使外表模型及实体模型的真实性表现出来。

11.1.1 线框模型 (Wireframe Model) 线框模型是一种轮廓模型，它是用线〔3D 空间的直线及曲线〕表达三维立体，不包含面及体的信息。

不能使该模型消隐或着色。

又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进展布尔运算。

图11-1 显示了立体的线框模型，在消隐模式下也看到后面的线。

但线框模型构造简洁，易于绘制。

11.1.2 外表模型〔Surface Model〕外表模型是用物体的外表表示物体。

外表模型具有面及三维立体边界信息。

外表不透亮，能遮挡光线，因而外表模型可以被渲染及消隐。

对于计算机关心加工，用户还可以依据零件的外表模型形成完整的加工信息。

但是不能进展布尔运算。

如图 11-2 所示是两个外表模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一局部。

图 11-1 线框模型 1 图 11-2 外表模型11.1.3 实体模型实体模型具有线、外表、体的全部信息。

对于此类模型，可以区分对象的内部及外部，可以对它进展打孔、切槽和添加材料等布尔运算，对实体装配进展干预检查，分析模型的质量特性，如质心、体积和惯性矩。

建筑总平面图绘制 三维绘图基础 AutoCAD建筑制图教程


第11章 建筑总平面图绘制
一、建筑总平面图的内容及相关规定
1、建筑总平面图表达内容
（1）建筑地域的环境状况，如地理位置、建筑物占地界限及 原有建筑物、各种管道等等。
（2）应用图例以表明新建区、扩建区和改建区的总体布置， 表明各个建筑物和构筑物的位置，道路、广场、室外场地和绿化 等的布置情况以及各个建筑物和层数等。在总平面图上，一般应 该画出所采用的主要图例及其名称。此外，对于《总图制图标准》 中所缺乏规定而需要自定的图例，必须在总平面图中绘制清楚， 并注明名称。
第11章 建筑总平面图绘制
操作实践
第11章 建筑总平面图绘制
小结：
1、建筑总平面的内容 2、《房屋建筑制图统一标准GB/T 50001-2001》和《总图 制图标准GB/T50103-2001》的一些相关的要求。 3、绘制建筑总平面图方法和步骤
第12章 三维绘图基础
重点内容：
三维实体的视图和用户坐标系 三维图形对象绘制操作 三维图形对象编辑操作
（3）确定新建或者扩建工程的具体位置，一般根据原有的房 屋或者道路来定位
第11章 建筑总平面图绘制
一、建筑总平面图的内容及相关规定
1、建筑总平面图表达内容
（4）当新建成片的建筑物和构筑物或者较大的公共建筑和 厂房时，往往采用坐标来确定每一个建筑物及其道路转折点等 的位置。在地形起伏较大的地区，还应画出地形等高线。
待旋转对象和旋转轴
旋转后的效果
第12章 三维绘图基础
三、绘制三维实体
1、绘制基本体
2、绘制拉伸实体
AutoCAD的Extrude命令可 以将一些二维对象拉伸成 三维实体。拉伸过程中不 但可以指定高度，而且还 可以使对象截面沿着拉伸 方向变化。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要在一张图纸上正确地表达出一个位于三维空间的实体形状，就必须学 会正确地应用图形表示方法。图形的表示方法通常使用正投影视图的方式。 正投影视图是将物体的正面与投影面平行，投影线垂直于物体的正面所投影 在投影面上形成的图形。正投影视图通常包括第一视角法和第三视角法两种 表达方式。
2
第2页/共35页
14.1.1 第一视角法
11
第11页/共35页
14.3.1 三维笛卡尔坐标
三维笛卡尔坐标是通过使用பைடு நூலகம்、Y和Z坐标值来指定精确的位置。在屏幕 底部状态栏上所显示的三维坐标值，就是笛卡尔坐标系中的数值，它可以准 确地反映当前十字光标的位置。
输入三维笛卡尔坐标值(X,Y,Z)类似于输入二维坐标值(X,Y)。在绘图和 编辑过程中，世界坐标系的坐标原点和方向都不会改变。默认情况下，X轴 以水平向右为正方向，Y轴以垂直向上为正方向，Z轴以垂直屏幕向外为正 方向，坐标原点在绘图区的左下角。如左下图所示为二维坐标系，如右下图 所示为三维笛卡尔坐标。
在我国第一视角投影应用比较多，通常使用第一视角投影的国家还有德 国、法国等欧洲国家。GB和ISO标准一般都使用第一视角法。在ISO国际标 准中第一角投影方法规定用左下图所示的图形符号来表示。
在图形空间中，三个互相垂直的平面将空间分为八个分角，分别称为第 Ⅰ角、第Ⅱ角、第Ⅲ角……如右下图所示。第一视角画法是将机件置于第Ⅰ 角内，使机件处于观察者与投影面之间（即保持观察点→物→面的位置关系） 而得到正投影的方法。
7
第7页/共35页
14.2.3 动态观察三维视图
除了可以通过切换系统提供的三维视图来观察模型外，还可以使用动态 的方式观察模型，其中包括受约束的动态观察、自由动态观察和连续动态观 察三种模式。
8
第8页/共35页
14.2.4 设置三维视图视点
选择“视图”｜“三维视图”｜“视点”命令，或执行VPOINT命令， 将显示定义观察方向的指南针和三轴架，拖动鼠标可以调整视图的视点，如 左下图所示，调整视点后对应的模型效果如右下图所示。
3
第3页/共35页
14.1.2 第三视角法
第三视角法常称为美国方法或A法，第三视角投影法是假想将物体置于 透明的玻璃盒之中，玻璃盒的每一侧面作为投影面，按照“观察点→投影面 →物体”的相对位置关系，作正投影所得图形的方法。在ISO国际标准中第 三视角投影法规定用左下图所示的图形符号表示。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间 （即保持观察点→面→物的位置关系）而得到正投影的方法，如右下图所示。 从示意图中可以看出，这种画法是把投影面假想成透明的来处理的。顶视图 是从机件的上方往下看所得的视图，把所得的视图画在机件上方的投影面上； 前视图是从机件的前方往后看所得的视图，把所得的视图画在机件前方的投 影面上。
在默认状态下，三维绘图命令绘制的三维图形都是俯视的平面图，用户 可以根据系统提供的俯视、仰视、前视、后视、左视和右视六个正交视图， 以及西南、西北、东南、东北4个等轴测视图分别从不同方位进行观察。
用户还可以使用如下两种常用方法切换场景中的视图。 选择“视图”｜“三维视图” 菜单命令，然后子菜单中根据需要选择
本章导读
在AutoCAD中，提供了不同视角和显示图形的设置工具， 可以在不同的用户坐标系和正交坐标系之间切换，从而方便地 绘制和编辑三维实体。使用AutoCAD提供的三维绘图和编辑功 能，可以创建各种类型的三维模型，直观地表现出物体的实际 形状。
1
第1页/共35页
14.1 认识三维投影
通常而言，三维是人为规定的互相交错的三个方向，使用这个三维坐标 ，看起来可以把整个世界任意一点的位置确定下来。三维坐标轴包括x轴、y 轴、z轴，其中x表示左右空间，y表示上下空间，z表示前后空间，这样就形 成了人的视觉立体感。
12
第12页/共35页
14.3.2 三维球坐标
球坐标与柱坐标的功能和用途一样，都是主要用于对模型进行定位贴图 。球坐标点的定位方式是通过指定某个位置距当前UCS原点的距离、在XY 平面中与X轴所成的角度及其与XY平面所成的角度来指定该位置，如下图所 示为球坐标系。
三维球坐标通过指定某个位置距当前UCS原点的距离、在XY平面中与X 轴所成的角度以及与XY平面所成的角度来指定该位置。在球坐标系中，x< 与X轴所成的角度<与XY平面所成的角度。例如球坐标点(5<60<90)，表示该 点距UCS原点有5个单位、在XY平面中以与X轴正方向成60°测量与XY平面 成90°的位置。
4
第4页/共35页
14.2 控制三维视图
在AutoCAD中模型空间是三维的，但在AutoCAD传统工作空间中只能 在屏幕上看到二维图像或三维空间的局部沿一定方向在平面上的投影。为了 能够在三维空间中进行建模，用户可以选择进入AutoCAD提供的三维视图。
5
第5页/共35页
14.2.1 切换三维视图
应的视图命令，如左下图所示。 选择“视图”选项卡，在“视图”面板中单击“视图”列表框中的下拉
按钮，然后在弹出的下拉列表中选择相应的视图选项，如右下图所示。
6
第6页/共35页
14.2.2 管理视图
执行VIEW（V）命令，打开“视图管理器”对话框，可以保存和恢复 命名模型空间视图、布局视图和预设视图，如左下图所示。在“查看”列表 框中展示“预设视图”选项，可以设置当前使用的视图，如右下图所示。
9
第9页/共35页
14.2.5 多视图设置
在绘制三维图形时，通过切换视图可以从不同角度观察三维模型，但是 工作起来并不方便。用户可以根据自己的需要新建多个视口，同时使用不同 的视图来观察三维模型，以提高视图效率。
10
第10页/共35页
14.3 三维坐标系
AutoCAD的默认坐标系为世界坐标系，其坐标原点和方向是固定不变的 。用户也可以根据自己的需要创建三维用户坐标系。三维坐标系包括三维笛 卡尔坐标、球坐标和柱坐标3种坐标形式。
13
第13页/共35页
14.3.3 三维柱坐标
柱坐标是在对模型贴图时，定位贴纸在模型中的位置。使用柱坐标确定 点的方式是通过指定沿UCS的X轴夹角方向的距离，以及垂直于XY平面的Z 值进行定位。如下图所示为柱坐标系。
