装配图的作用和内容

装配图装配图是表达机器或部件装配关系和工作原理的图样，它是生产中的主要技术文件之一。

零件图与装配图之间是互相联系又互相影响的，设计时，一般先绘制装配图，再根据装配图及零件在整台机器或部件上的作用，绘制零件图。

装配图是进行装配、检验、安装和维修的技术依据。

第一节装配图的作用和内容一、装配图的作用在工业生产中，设计、装配、检验、和维修机器或部件时都需要装配图。

在设计机器时，首先绘制装配图，再由装配图画出零件图，按零件图加工出合格的零件，然后根据装配图把零件装配成机器。

因此，装配图要反映出设计者的意图和机器或部件的结构形状、零件间的装配关系、工作原理和性能要求，以及在装配、检验、安装时所需要的尺寸和技术要求。

二、装配图的内容现以滑动轴承为例说明装配图的内容，如图9.1-1 所示。

（ 1 ）一组视图灵活运用前面所学过的各种表达方法（如视图、剖视、断面、局部放大图等），正确、完整地表达机器或部件的工作原理、装配关系及结构形状。

如图9.1-1 所示为滑动轴承的装配图，采用半剖的主视图和半剖的俯视图的表达方法，将滑动轴承的装配关系、工作原理及结构特点等表达清楚。

（ 2 ）必要的尺寸装配图中需标注反映机器或部件的规格、性能、安装、装配及检验等有关尺寸。

（ 3 ）技术要求机器或部件的装配、试验、安装、使用和维修都需要有相应的技术要求来保证质量，因此在装配图上要用文字或符号加以说明。

（ 4 ）标题栏零、部件序号和明细栏为了便于生产的组织管理工作，在装配图上须对零、部件进行编号，并将各零件的序号、名称、材料、重量等有关内容填写在明细栏内。

标题栏内填写本机器或部件的名称、比例、图号以及设计、审核者的签名。

部件和零件的表达，它们的共同点是都要表达出内外结构。

因此关于零件的各种表达方法和选用原则，在表达部件时也适用。

但也有它们的不同点，装配图需要表达的是部件的总体情况，而零件图仅表达零件的结构形状。

针对装配图的特点，为了清晰又简便地表达出部件的结构，国家标准《机械制图》对提出了一些画装配图的特有的表达方法。

机械制图-装配图的作用和内容装配图是表达机器、部件或组件的图样。

表达一台完整机器的装配图，称为总装配图（总图），表达机器中某个部件或组件的装配图，称为部件装配图或组件装配图或组件装配图。

通常总图只表示各部件间的相对位置和机器的整体情况，而把整台机器按各部件分别画出装配图。

一、装配图的作用装配图是机器设计中设计意图的反映，是机器设计、制造的重要的技术依据。

在机器或部件的设计制造及装配时都需要装配图。

用装配图来表达机器翻译或部件的工作原理、零件间的装配线关系和各零件的主要结构形状，以及装配、检验和安装时所需的尺寸和技术要求。

（1）在新设计或测绘装配体（机器或间件）时，要画出装配图表示该机器或部件的构造和装配线关系，并确定各零件的结构形状和协调各零件的尺寸等，是绘制零件图的依据。

（2）在生产中装配线机器翻译时，要根据装配图制订装配工艺规程，装配图是机器装配、检验、调试和安装工作的依据。

（3）使用和维修中，装配图是了解机器或部件工作原理、结构性能、从而决定操作、保养、拆装和维修方法的依据。

在进行技术交流、引进先进技术或更新改造原有设备时，装配图也是不可缺少的资料。

二、装配图的内容图1是球阀该部件的装配图。

由图1可知，装配图应包括以下四方面内容：1. 一组图形用一组图形（包括各种表达方法）正确、完整、清晰和简便地表达机器或部件的工作原理、零件间的装配线关系及零件的主要结构形状。

如图11—2球阀装配图，其一黑穗病形有：主（全剖视图）、俯（局部剖视图）、左（半剖视图）视图，可以满足表达要求。

2.必要的尺寸只标注出反映机器或部件的性能、规格、外形以及装配、检验、安装时所需要的一些尺寸。

如图1中只注出了12个必要的尺寸。

3.技术要求用文字或符号准确、简明地表示机器或部件的性能、装配、检验、调整要求，验收条件，试验和使用、维修规则等。

如图11—2所示，除图中三处注明配合要求外，还用文字说明了球阀制造与验收条件。

4.标题栏、序号和明细栏用标题栏注明机器或部件的名称、规格、比例、图号以及设计、制图者的姓名等。

装配图基本知识（一）装配图的作用和内容1 •装配图的作用装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。

在产品设计中一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在根据装配图进行零件设计，并画出零件图。

在产品制造中装配图是制订装配工艺规程、进行装配和检验的技术依据。

在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

图9—1是滑动轴承的装配图。

图9—1滑动轴承轴测图2 .装配图的内容（1）一组视图画装配图时，要用一组视图、剖视图等表达出机器（或部件）的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

如图9—2所示滑动轴承的装配图，主视图和左视图采用了半剖视图，用来表达轴承座、轴承盖、上下轴瓦等的装配关系和部件的外形，俯视图主要表达轴承盖和轴承座的形状。

（2）必要的尺寸在装配图上不需要象零件图那样标注出零件的所有尺寸，制造零件时是根据零件图制造的，装配图上只需要标注机器或部件的性能（规格）尺寸、配合尺寸、安装尺寸、外形尺寸、检验尺寸等。

性能（规格）尺寸在设计时已确定，它是设计机器和选用机器的重要依据，图9—2所示滑动轴承的装配图中，孔径© 50H8即为规格尺寸。

配合尺寸是指两零件间有配合要求的尺寸，一般要标注出尺寸和配合代号，如滑动轴承中86H9/f8、60F9/f9、© 60H8/k8 等。

安装尺寸是指将机器或部件安装在地基上或其他机器或部件上所需要的尺寸，如滑动轴承中底板的尺寸。

外形尺寸是指机器或部件的外形轮廓尺寸，如总高、总宽、总长等尺寸。

（3）技术要求在装配图上，只有配合尺寸要标注配合代号，其他尺寸一般不标注尺寸偏差，装配图上一般也不需要标注表面粗糙度代号和形位公差代号。

在明细栏的上方或图形下方的空白处用文字形式说明技术要求的的内容，技术要求的内容主要为机器或部件的性能、装配、调 整、试验等所必须满足的技术条件。

第五章装配图任何机器或部件都是由若干零件，按一定的装配关系和要求装配而成。

表达一台机器或一个部件的图样称为装配图1。

本章将主要介绍部件的表达方法以及绘制和阅读装配图的基本方法。

§5-1 装配图的作用与内容一、装配图的作用在工程中，装配图主要用来表达机器或部件中，零件间的相对位置、装配关系、连接方式以及部件的工作原理、运动传递等。

在设计机器或部件时，一般是先根据设计意图和要求画出其装配图，然后再根据装配图拆画零件图。

在制造机器或部件时，先按零件图加工制造出合格零件，然后再根据装配图将加工制造好的合格零件组装成机器或部件。

装配图反映设计思想，是指导机器或部件装配、使用、维修的重要技术文件。

二、装配图的内容图5-1是滑动轴承的分解图及剖切轴测图，图5-2是该滑动轴承的装配图，图5-3是一台手压滑油泵的装配图。

从图中可以看出，一张完整的装配图应包括下列基本内容：图5-1滑动轴承1. 一组视图用来表达部件的工作原理、运动传递以及部件中零件间的相对位置、连接方式、装配关系和主要零件结构形状。

它包括视图、剖视图、断面图等。

1本教材主要讨论部件的表达，因此，后面所指的装配图均为表达部件的图样。

2. 必要的尺寸装配图不是直接指导零件加工生产的图样，因此，装配图不必像零件图那样注出零件的全部尺寸。

在装配图中一般只需标注说明部件性能、规格以及指导部件装配、检验、安装的几种必要尺寸。

3. 技术要求用规定的符号或文字、数字注明对整个部件的装配、检验和使用等方面应达到的要求。

4. 零件序号、明细栏和标题栏装配图涉及若干零件，在装配图中除用标题栏说明部件的名称、比例等内容外，还必须对每种零件编写序号，并按序号填写标题栏上方的明细栏，如图5-2所示。

图5-2 滑动轴承装配图图5-3 手压滑油泵装配图§5-2 部件的表达方法零件的各种表达方法（如视图、剖视图、断面图等），同样适用于表达部件。

但是零件的表达是以反映零件的结构形状为中心，而部件的表达则是以反映部件的工作原理、运动传递、各零件间相对位置、连接方式、装配关系为中心。

装配图的作用和内容
一、装配图的作用
1．装配图
表达机器或部件整体结构及其零部件中间装配连接关系的图样称为装配图。

总装配图——表示整台机器的图样。

部件装配图——表达一个部件的图样。

2．装配图的作用
（1）装配图是用于表达机器或部件的工作原理——各部件之音的装配关系，连接方式及结构形状的图样，它反映出设计者的设计思想；
（2）在设计时乎先要绘制装配图然后从装配图中拆画出每个零件图；
（3）在组装机器时，要对照配图进行装配并对装配好的产品根据配图进行调试和试验其是否合格；
（4）机器出现故障时通常也需要通守装配图来了解机器的内部结构进行故障分样和诊断。

所以装配图在设计、装配、检验、安装调度等各个环节中是不可缺少的技术文件。

二、装配图的内容
如图9-1P182所示《球阀》的装配图表明装配图一般应包括以下几方面内容1．心要的视图：用于正确、完整、清晰地表达装配体的工作原理、零件的结构形状及零件之羊的装配关系。

2．必要的尺寸：根据装配图的作用表明，在装配图中只需标准机器或部件的性能（规格）尺寸、装配尺寸、安装尺寸、整体外形尺寸等。

3．技术要求：指在用视图难于表达清楚的技术要求，通常采用文字和符号等补充说明机器或部件的加式、装配方法、检验要点和安装调试手段表面油漆包装运输等技术要求，技术要求应该工整地注写在视图的右方或下方。

4．零部件的编号（序号）明细表和标题栏：为便于查找零件，装配图中每一种零部件均应编一序号，并将其零件名称图号、材料、数量等情况填写在明细表和标题栏的规定栏目中，同时要填写好标题栏，方便于生产图样的管理。

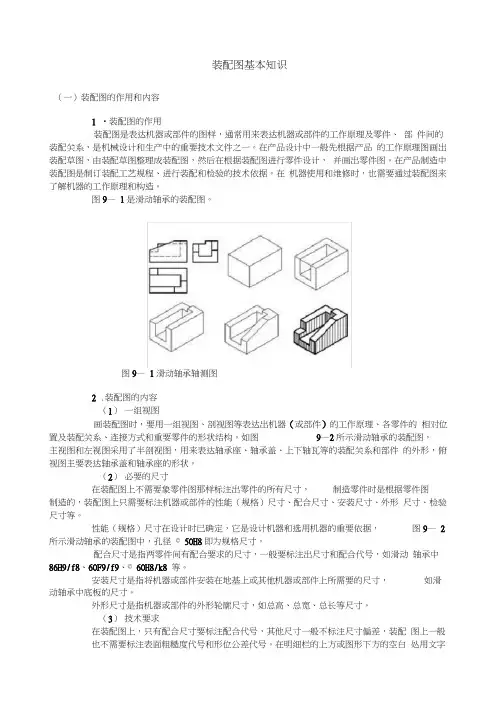

装配图基本知识（一）装配图的作用和内容1．装配图的作用装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。

在产品设计中一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在根据装配图进行零件设计，并画出零件图。

在产品制造中装配图是制订装配工艺规程、进行装配和检验的技术依据。

在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

图9—1是滑动轴承的装配图。

图9—1 滑动轴承轴测图2．装配图的内容（1）一组视图画装配图时，要用一组视图、剖视图等表达出机器(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

如图9—2所示滑动轴承的装配图，主视图和左视图采用了半剖视图，用来表达轴承座、轴承盖、上下轴瓦等的装配关系和部件的外形，俯视图主要表达轴承盖和轴承座的形状。

（2）必要的尺寸在装配图上不需要象零件图那样标注出零件的所有尺寸，制造零件时是根据零件图制造的，装配图上只需要标注机器或部件的性能（规格）尺寸、配合尺寸、安装尺寸、外形尺寸、检验尺寸等。

性能（规格）尺寸在设计时已确定，它是设计机器和选用机器的重要依据，图9—2所示滑动轴承的装配图中，孔径φ50H8即为规格尺寸。

配合尺寸是指两零件间有配合要求的尺寸，一般要标注出尺寸和配合代号，如滑动轴承中86H9/f8、60F9/f9、φ60H8/k8等。

安装尺寸是指将机器或部件安装在地基上或其他机器或部件上所需要的尺寸，如滑动轴承中底板的尺寸。

外形尺寸是指机器或部件的外形轮廓尺寸，如总高、总宽、总长等尺寸。

（3）技术要求在装配图上，只有配合尺寸要标注配合代号，其他尺寸一般不标注尺寸偏差，装配图上一般也不需要标注表面粗糙度代号和形位公差代号。

在明细栏的上方或图形下方的空白处用文字形式说明技术要求的的内容，技术要求的内容主要为机器或部件的性能、装配、调整、试验等所必须满足的技术条件。
