下载文档原格式
回转窑内耐火材料施工注意事项一、耐火砖1、设备检查处理：窑筒体焊缝要经过打磨，确保烧成带焊缝＜0.5mm，其它部分＜1.0mm；砌筑前设备内部要清扫干净。
2、照明：采用36V以下的安全照明设施。
3、选砖及配砖：注意使用的品种及规格，受潮变色、边损角损超过5mm的砖严禁使用；每环砖的使用比例严格按照规定的配砖比例施工。
4、放线：沿窑筒体圆周每1.5m画一条纵向基准线，环向每4m画一条环向基准线，每1m画一条施工控制线。
5、砖缝：砌筑时确保砖缝在±1mm内，每环之间的膨胀缝为2mm，砖面上的纸板不能除去，确保膨胀缝合格；采用湿砌施工方法时灰浆饱满度＞90%。
6、2个贴实：确保砖与砖之间100%贴实，砖的四角与筒体表面100%贴实。
在焊逢＞2mm处及筒体变形处，要在砖下面垫火泥找平。
7、锁砖：注意锁砖的大小头及使用数量，在环内及环间要错开，不能在大头侧出现楔形缝，不能用加工砖做锁砖。
8、楔铁：每环砖的锁紧钢板不能超过块，在环内及环间要错开，并不与锁砖接触。
打楔铁时要用卡子，严禁铁锤打到砖上。
9、火泥的配置要严格按照说明书要求做，并使用电动搅拌工具。
10、上砖时要轻拿轻放，使用木锤敲击，严禁使用铁器敲击砖。
与砖接触的金属器具要有胶垫。
总的要求：砖衬紧贴壳体，砖于砖靠严；砖缝直，交圈准；锁砖牢，不错位，不下垂脱空。
二、浇注料1、浇注料与砖交界处要做防水措施。
2、锚固件规格及布置严格按照图纸施工，焊接要牢固，窑尾部分的表面要刷沥青漆，窑头部分的表面要缠胶布。
3、模板要坚固防止变形，支模尺寸要准确合适，留够浇注缝。
模板表面要做防水处理。
4、搅拌时，要在加入小袋料后先干拌1分钟，然后加入80%的水，再搅拌1.5分钟，最后根据料的干湿情况加入剩余水搅拌2分钟，全部过程控制在5分钟左右。
所有搅拌后的料要在30分钟内用完，否则要废弃。
5、使用的水要能达到饮用水标准，盛水用具不能同其它用具混用。
加水量严格按照产品说明书要求使用，确定配比后不能随意改变，加水量要有计量。

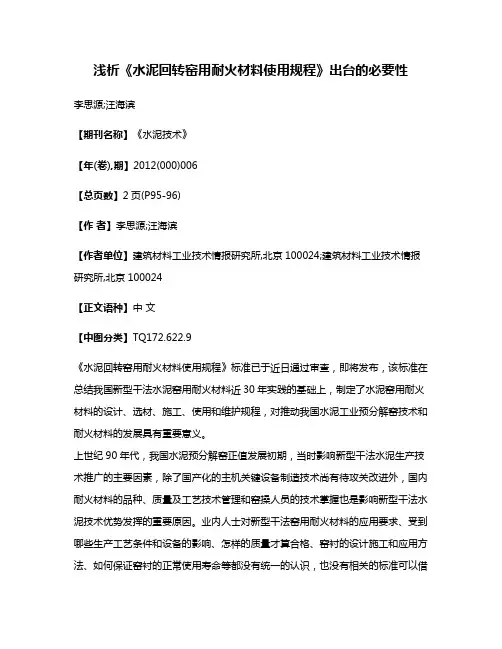

浅析《水泥回转窑用耐火材料使用规程》出台的必要性李思源;汪海滨【期刊名称】《水泥技术》【年(卷),期】2012(000)006【总页数】2页(P95-96)【作者】李思源;汪海滨【作者单位】建筑材料工业技术情报研究所,北京100024;建筑材料工业技术情报研究所,北京100024【正文语种】中文【中图分类】TQ172.622.9《水泥回转窑用耐火材料使用规程》标准已于近日通过审查，即将发布，该标准在总结我国新型干法水泥窑用耐火材料近30年实践的基础上，制定了水泥窑用耐火材料的设计、选材、施工、使用和维护规程，对推动我国水泥工业预分解窑技术和耐火材料的发展具有重要意义。
上世纪90年代，我国水泥预分解窑正值发展初期，当时影响新型干法水泥生产技术推广的主要因素，除了国产化的主机关键设备制造技术尚有待攻关改进外，国内耐火材料的品种、质量及工艺技术管理和窑操人员的技术掌握也是影响新型干法水泥技术优势发挥的重要原因。
业内人士对新型干法窑用耐火材料的应用要求、受到哪些生产工艺条件和设备的影响、怎样的质量才算合格、窑衬的设计施工和应用方法、如何保证窑衬的正常使用寿命等都没有统一的认识，也没有相关的标准可以借鉴。
为了推动新型干法水泥技术应用，尽快实现新型干法水泥生产线达产达标，原国家建材局组织一批业内专家编撰了《水泥回转窑用耐火材料使用规程》试行本，其内容主要是借鉴国外先进水泥窑用耐火材料生产商的操作手册，并结合我国当时业内的现状所编，虽算不上是标准却对我国新型干法水泥工业的技术进步起到了重要的指导作用。
进入21世纪，随着新型干法水泥技术的迅猛发展，我国预分解窑熟料产量增长了40余倍，窑的规模大幅度提高，工业废物消纳量大量增加，有害物排放限制值逐步严格。
随着水泥窑用耐火材料在水泥生产过程中所承受的热、热化学、热机械应力大幅增高，对耐火材料提出了更高的要求，进而促进了我国水泥窑用耐火材料的技术进步，如今在品种、性能、使用、维护等方面已经上了一个新的台阶。
回转窑内耐火材料的施工及要求范本回转窑是一种用于生产水泥、石灰等材料的重要设备，其内部需要使用特定的耐火材料进行施工，以保证设备的正常运行和延长使用寿命。
下面是一份回转窑内耐火材料施工及要求的范本，供参考：一、施工要求1. 施工前准备（1）确保施工人员具备相关的专业知识和技能，熟悉耐火材料的特性、施工方法及相关规范要求。
（2）准备好所需的工具、设备和材料，包括耐火材料、施工工具、砂浆、耐火砖、固化剂等。
（3）做好场地清理工作，确保施工区域无杂物，并进行必要的防护措施，防止施工材料受潮或污染。
2. 施工方案（1）根据回转窑的实际情况，制定详细的施工方案，包括所需的耐火材料种类和规格、施工顺序、施工工艺等。
（2）确定施工进度和安全要求，制定合理的施工计划，确保施工质量和进度的同时，保证施工人员的安全。
3. 耐火材料的选择（1）根据回转窑的工作条件和使用环境，选择适合的耐火材料。
耐火材料应具备良好的耐高温、耐腐蚀和热震稳定性能。
（2）耐火材料应符合相关的国家标准和技术规范要求，获取合格证书和检验报告，确保产品的质量和安全可靠。
4. 施工操作（1）根据施工方案，将回转窑内表面清理干净，去除沉积物和松散的耐火材料。
（2）根据耐火材料的使用要求和规范，进行浇注、喷涂、贴砖等施工操作。
操作过程中，要注意保持施工域的清洁，防止施工材料受到污染。
（3）密封处的施工要求特别严格，应确保密封部位的平整、坚固，以防止窑内高温气体泄漏。
5. 验收和质量控制（1）在施工完成后，要进行验收工作，包括检查施工质量、施工界面密封、材料完整性等。
（2）根据耐火材料的特性和施工质量检验标准，制定相应的验收标准和方法，确保施工质量合格。
（3）对施工过程中出现的质量问题，及时采取整改措施，防止影响设备的正常运行和安全。
二、施工要求范本1. 耐火材料的选择（1）种类：根据回转窑的工作条件和使用环境，选择合适的耐火材料品种。
（2）规格：耐火材料的规格应符合国家标准和相关技术要求，并且与回转窑的尺寸和形状相匹配。
回转窑内耐火材料的施工及要求范文一、引言随着我国水泥行业的快速发展，回转窑作为重要的水泥生产设备，其内壁的耐火材料施工尤为重要。
本文主要围绕回转窑内耐火材料的施工及要求展开，以期为相关工作人员提供参考和指导。
二、耐火材料的选择1. 耐火材料的种类回转窑内耐火材料主要包括高铝砖、镁铝砖、碳砖等。
其中，高铝砖具有高温抗压性能好、耐火度高等特点，适用于回转窑的高温区域；镁铝砖具有良好的抗碱性能和热震稳定性，适用于回转窑的中温区域；碳砖具有良好的耐磨性和耐冲击性，适用于回转窑的低温区域。
2. 耐火材料的选择原则（1）选用适合温度和气氛的耐火材料；（2）考虑耐火材料的热震稳定性，以保证其在高温下不发生热胀冷缩破裂；（3）考虑耐火材料的耐磨性和耐冲击性，以保证其在长期使用过程中不易受损；（4）考虑耐火材料的连接方式和施工工艺，以保证整体的稳固性和紧密性。
三、耐火材料的施工1. 施工前的准备工作（1）制定详细的施工方案，包括施工工艺、施工步骤等；（2）对回转窑内壁进行清理，确保表面光洁、无灰尘、无杂质；（3）对回转窑内壁进行打底处理，提高耐火材料的附着力。
2. 耐火材料的施工步骤（1）预埋件的安装：根据设计要求，在回转窑内壁预先安装预埋件（如钢筋、膨胀螺栓等），以便后续施工时的固定和支撑。
（2）耐火材料的拌制：按照耐火材料的配方要求，将耐火材料和粘结剂充分拌和，保证其均匀性和稳定性。
（3）耐火材料的涂抹：使用刮板或泥板等工具，将拌好的耐火材料均匀涂抹在回转窑内壁上，注意保持一定的厚度和一定的粘结力。
（4）耐火材料的压实：使用振动器对涂抹好的耐火材料进行压实，以提高其密实度和稳定性。
（5）耐火材料的硬化：经过一段时间的自然硬化，耐火材料达到一定的强度后，可以进行下一步的施工工作。
3. 施工注意事项（1）施工过程中保持施工现场的干净整洁，及时清理掉落的耐火材料碎片，避免对施工质量造成影响；（2）施工过程中要保持施工团队的密切协作与沟通，协调好施工进度和质量；（3）严格执行耐火材料施工的标准规范，确保施工质量和安全；（4）对施工现场进行适时的检测和记录，及时处理存在的问题和隐患。
回转窑内耐火材料的施工及要求回转窑是现代水泥生产过程中常用的生产设备之一，广泛应用于水泥工业中。
回转窑内耐火材料的施工及要求对于回转窑的正常运行和生产能力具有非常重要的影响。
下面将详细介绍回转窑内耐火材料的施工及要求。
一、回转窑内耐火材料的施工流程回转窑内耐火材料的施工流程通常可以分为以下几个步骤：1. 前期准备：包括材料采购、设备检查及准备、施工方案制定等工作。
2. 施工方案制定：根据回转窑的具体情况，制定耐火材料的施工方案，包括材料的种类、厚度、施工方法等。
3. 材料采购：根据施工方案，对所需的耐火材料进行采购。
4. 设备检查及准备：对回转窑内的设备进行检查，确保设备运转正常，无损坏或漏水等现象。
5. 清洁清扫：对回转窑内的杂物、灰尘等进行清扫，并清理干净。
6. 底衬材料的安装：根据施工方案的要求，安装底衬材料，如铸铁板、耐火砖等。
7. 窑身材料的施工：根据施工方案的要求，进行窑身材料的施工，如耐火砖的砌筑、喷涂等。
8. 防火层材料的施工：根据施工方案的要求，进行防火层材料的施工，如高温预防涂料、绝热毛毡等。
9. 检查验收：施工完毕后，对施工质量进行检查验收，确保施工质量符合要求。
以上是回转窑内耐火材料施工的基本流程，下面将对施工过程中的要求进行详细介绍。
二、回转窑内耐火材料施工的要求1. 材料选择：回转窑内耐火材料的选择应根据回转窑的工作条件、工艺要求、使用寿命等因素进行选择。
常用的耐火材料包括耐火砖、耐火浇注料、高温预防涂料等。
2. 施工质量：耐火材料施工质量对回转窑的正常运行和寿命有着重要的影响。
施工过程应注意保证材料的密实性、整齐性和平整度，并确保各部位的耐火材料无缺陷、无裂缝。
3. 施工环境：回转窑内施工环境复杂，施工过程中应注意环境湿度、温度等因素对施工质量的影响。
尽量选择干燥、温度适宜的时候进行施工。
4. 施工设备：回转窑内耐火材料施工过程中需要使用一些特殊的施工设备，如耐火砖切割机、喷涂机等。
回转窑内耐火材料的施工及要求回转窑是一种重要的工业设备，用于水泥生产、冶金、化工等领域。
由于回转窑的高温和化学腐蚀特性，内部耐火材料的施工和选择显得尤为重要。
本文将介绍回转窑内耐火材料施工的一般步骤以及对耐火材料的要求。
一、回转窑内耐火材料施工的一般步骤1. 准备工作：首先需要进行回转窑内部的清洁工作，包括清除表面浮灰、残余耐火材料和沉积物。
清洁后需要进行检查，确保回转窑内壁无明显变形、破损和裂缝。
2. 浸渍处理：将耐火材料与适量的水进行充分混合，使其湿润至适宜程度，然后涂抹到回转窑内壁。
浸渍处理的目的是提高耐火材料的附着力和密实性。
3. 施工粘结剂：根据耐火材料的特性和使用条件，选用适当的粘结剂，如磷酸盐水泥、硅酸盐水泥等。
粘结剂的选择要考虑其与耐火材料的相容性和耐化学腐蚀性能。
4. 肥料层施工：将粘结剂与细粉状耐火材料混合，形成肥料状浆料，然后均匀地涂抹到回转窑内壁。
肥料层的厚度一般为30-70mm，要保证其充实性和平整度。
5. 中衬层施工：中衬层是回转窑内耐火材料的主体层，承受着高温和化学腐蚀的作用。
根据工艺要求和使用条件选择适合的耐火材料，如高铝砖、镁铝砖等。
施工时要注意中衬层的层结紧密、均匀和无砂隙。
6. 冷面层施工：在中衬层外侧施工冷面层，用于防止中衬层受高温烧蚀和化学腐蚀。
冷面层一般选择耐高温性能较好的耐火材料，如高铝砖、碳化硅材料等。
7. 确认施工效果：完成耐火材料施工后，需要进行一定的检验和确认工作。
主要包括内壁的平整度、层结质量、附着力等方面的评估。
如有问题，需要及时进行修复和补强。
二、回转窑内耐火材料的要求1. 高温稳定性：回转窑在生产过程中会遭受高温热冲击和周期性温度变化，耐火材料需要具备较高的高温稳定性，抗渣并能保持良好的物理和化学性能。
2. 抗化学腐蚀性：回转窑会产生大量的化学反应和腐蚀性气氛，耐火材料需要具备抗化学腐蚀性能，降低化学侵蚀对材料的破坏。
3. 良好的附着力：耐火材料与回转窑内壁的附着力要好，以保证耐火材料不易剥落、脱落，提高使用寿命和安全性。
回转窑内耐火材料的施工及要求一.施工前的准备1.施工单位必须对施工进度、施工现场管理交叉配合等事宜进行充分协调，以统一认识、明确分工、落实责任，预计施工中可能发生的与其它施工单位交叉配合困难的情况及衔接协调方式。
2.施工单位必须在施工前认真编制施工方案（含预算），落实施工人员，核实各种耐火材料数量、质量和存放情况以及施工工艺要求。
检查现场照明和安全措施等是否齐备，并对施工人员进行必要的技术交底和安全教育。
3.由专业队伍（或外承包）负责窑衬施工时，双方应签定施工安全协议及相关工序交接证明书。
4.施工前对窑体进行全面检查，包括前后窑口锚固件的规格、布置方式、焊接质量，挡砖圈不变形、布置合理牢固，相关铆固钉无松动等。
5.施工前对窑内砌砖应放好线。
首先从窑筒内底划一条与窑轴中心线平行的直线，窑纵向线要沿圆周长方向每1.5m放一条,并与窑轴线平行，环向基准线每10m放一条,施工控制线每隔1m放一条,环向线均应互相平行且垂直于窑的轴线（划线时可参考窑环向焊接缝和轴向焊接缝）.砌筑时无论采取何种砌筑方法,均要严格按基准线进行砌筑,严禁不放线砌砖.6.施工用工器具准备齐全充分并达到有效使用状态，窑空转试车良好，且保证在施工过程中窑能转动（在浇注前后窑口浇注料时必须保证窑能转动以备必要的转动）。
7.砖砌筑施工方法有顶杠支撑法和拱架支撑法（含砌砖机）。
有条件尽力采用砌砖机砌筑，这样更能保证砌筑质量。
8.检查耐火砖。
对砖的外形、规格和质量是否符合要求及受潮情况，应由工艺部确认是否采用。
砖在外观上有裂纹、立边角及大头有碎裂或崩落禁止使用。
确认锁口砖的形式，尽力采用一次成型的锁口砖，禁止采用现场手工凿成的锁口砖。
9．制备好耐火泥。
湿砌法采用耐火泥填充砖缝，在砌筑前按施工工艺要求制备好化学组成与砌筑用砖相匹配的耐火泥或与砖厂家匹配的专用耐火泥。
干砌法不采用耐火泥，但必须预留耐火砖膨胀缝（采用砖型为B型）10．窑内浇注料施工准备好支模用辅助材料和必要的支撑工具和振捣设备。
升温和降温制度：窑衬碱性砖的热膨胀系数最大，热稳定性差，又用于窑内温度最高部位，升温和降温的梯度最陡，温差压力最大，最容易开裂剥落，寿命也最短。
因此，升温和降温制度是使用的一大关键。
(1)湿法砌全部窑衬，以30C∕h升温为佳；(2)只检修部分碱性砖，以5OC∕h升温为佳；(3)停窑不检修由烧成带能保持在300℃以上，可加快到125C∕h升温；(4)在窑筒体椭圆度正常情况下，可适当加快升温速度：①20-3O(TC区段，可加快至240-300βC/h;②300-80(TC关键段，以30°C∕h为最佳，最快也不能超过50C∕h;③800-1450°C区段，可加快至60C∕h.这是必须保证的烘烤升温制度。
预热器烘烤：(1)对水硬性浇注料，为了解决附着水和化学结合水，24小时内不得烘烤;(2)对含浇注料层在内的复合衬里，烘烤时间应达到1个星期；(3)对只使用浇注料的衬里，其具体升温制度应如表2所示。
烘窑注意事项：烘窑必须是连续进行，不得中断。
万一中断，在时间短、保温好的情况下，可以从实际降到的温度开始，接续烘烤；如中断的时间较长，则必须按冷窑制度降至常温，重新开始烘烤。
烘窑期间，应按烘窑制度转窑，力求烧成带内砖各处温度均匀，保证窑筒体中心线规整，椭圆度正常。
停窑而不换成时，必须慢冷以保证窑衬安全。
应在停窑后用辅助传动间隙转窑，并停高温风机且关闭阀门，维持最小负压(例如在排风机处为30I1In1H20),经24h后方可打开窑门来加快冷却。
对于传统小窑，蓄热量小及密闭条件差，冷却时间可以适当缩短，停窑时立即关闭高温风机阀门，使高温风机保持空转，等窑皮和窑料表面变黑，不见红料，方可逐步开大阀门用排风机冷窑(抽风快冷)。
达到窑皮及窑料变黑，大致需要5-8h不等。
挂窑皮及保护窑皮：在正常窑皮保护下，碱性豉表面温度低，无窑皮的1400°C左右降到600C左右，砖内温度梯度显著平缓，显著地抑制了渗入变质的破坏作用，有效延长了碱性砖的寿命。
1.1.1.11.1.2 常规原燃料1.1.2.1 燃烧器配置高铝质耐火浇注料，莫来石质浇注料或刚玉质浇注料。
1.1.2.2 窑门罩配置高铝质耐火浇注料或莫来石质浇注料，抗剥落砖、硅莫红砖、硅莫砖等。
隔热层按4.3.5隔热材料设计配置。
1.1.2.3 三次风管配置耐碱砖、高强耐碱砖与耐碱浇注料，取风口与弯头等磨损严重部位配置高耐磨浇注料。
1.1.2.4 冷却机按工况条件分别配置莫来石质浇注料、高铝质浇注料、耐碱浇注料等，矮墙等磨损较重部位配置高耐磨浇注料。
1.1.2.5 回转窑后窑口配置高铝质浇注料、莫来石质浇注料；分解带配置抗剥落高铝砖、硅莫红砖、硅莫砖；上、下过渡带配置抗剥落高铝砖、硅莫红砖、硅莫砖或镁铝尖晶石砖；烧成带配置镁铁尖晶石砖砖、镁铬砖、白云石砖；前窑口配置高铝质浇注料莫来石质浇注料或刚玉质浇注料。
1.1.2.6 水泥回转窑耐火材料配置建议，见表22。
表1 水泥回转窑用耐火材料的配置建议1.1.3 水泥回转窑处置废弃物系统1.1.3.1 水泥回转窑处置废弃物系统衬里设计主要根据原燃料特性、生产工艺、装备配置及操作条件来确定，应满足水泥熟料煅烧过程中不同工况对衬里所产生的热、化学、机械应力，在表22基础上予以相应调整。
1.1.4 余热发电系统用耐火材料整体配置1.1.4.1 余热发电系统耐火材料的配置见表24。
表2 余热发电系统耐火材料的配置2 耐火材料的施工2.1 施工准备2.1.1 图纸会审与技术方案衬里施工前应进行图纸会审。
施工单位应编制施工技术方案，按规定的程序批准，并建立质量保证体系。
2.1.2 现场环境要求与控制2.1.2.1 现场温度要求衬里施工适宜的作业环境温度为5 ℃～35 ℃。
衬里施工环境温度高于35℃时，应采取夏季施工措施；环境温度低于5℃时，应采取冬期施工措施。
2.1.2.2 施工现场应采取防止耐火材料曝晒和雨淋的措施，并应有良好的通风和照明条件，易于耐火材料的存放。
水泥回转窑用耐火材料材料使用规程第一章总则1.耐火砖衬按其缝大小及操作精细程度划分为四类。
其类别和砖缝大小分别为：Ⅰ类，≤0.5mm；Ⅱ类，≤1mm；Ⅲ类，≤2mm；Ⅳ类，≤3mm。
（本项目设计要求属于II类，但我建议按I类要求施工）。
回转窑系统耐火衬里用火泥砌筑，其灰缝应在2mm以内，施工时应从严掌握。
不动设备衬里的灰缝中火泥应饱满，且上下层内外层的砖缝应错开。
2.调制砌砖用耐火泥浆应遵照以下原则：2.1砌砖前应对各种耐火泥浆进行预实验和预砌筑，确定不同泥浆的粘结时间、初凝时间、稠度及用水量；2.2调制不同泥浆要用不同的器具，并及时清洗；2.3调制不同质泥浆要用清洁水，水量要称量准确，调和要均匀，随调随用。
已经调制好的水硬性和气硬性泥浆不得再加水使用，已经初凝的泥浆不得继续使用；2.4调制磷酸盐结合泥浆时要保证规定的困料时间，随用随调，已经调制好的泥浆不得任意加水稀释。
这种泥浆因具腐蚀性，不得与金属壳体直接接触。
3.耐火砖的品种和布局依据设计方案砌筑。
砌筑时应力求砖缝平直，弧面圆滑，砌体密实。
对于窑筒耐火衬里还必须确保砖环与窑筒可靠地同心，故应保证砖面与窑筒体完全帖紧，砖间应是面接触且结合牢固。
砌筑不动设备的砖衬时，火泥浆饱满度要求达到95%以上，表面砖缝要用原浆勾缝，但要及时刮除砖衬表面多余的泥浆。
4.砌砖时要使用木锤、橡皮锤或硬塑料锤等柔性工具，不得使用钢锤。
5.砌筑耐火隔热衬里时应力求避免下列通病：5.1错位：即在层与层、块与块之间的不平整；5.2倾斜：即在水平方向上不平；5.3灰缝不均：即灰缝宽度大小不一，可通过适当选砖来调整；5.4爬坡：即在环向墙面表面上有规则地不平整的现象，应控制只错开1mm以内；5.5离中：即在弧形砌体中砖环与壳体不同心；5.6重缝：即上下层灰缝相叠合，两层间只允许有一条灰缝；5.7通缝：即内外水平层灰缝相合，甚至露出金属壳体，是不允许的；5.8张口：即在弧形砌体中灰缝内小外大；5.9脱空：即灰浆在层间、砖间及与壳体间不饱满，在不动设备的衬里中是不允许的；5.10毛缝：即砖缝未勾抹，墙面不清洁；5.11蛇行弯：即纵缝、环缝或水平缝不呈直线，而呈波浪形弯曲；5.12砌体鼓包：属于设备变形而致，应在砌筑时修平设备有关表面。
砌筑双层衬里时可用隔热层找平；5.13混浆：错用了泥浆，是不允许的。
6.砌筑不动设备的耐火隔热复合衬里，要分层分段砌筑，严禁混层混浆砌筑。
砌筑隔热衬里同样要满浆满缝，遇到孔洞和铆焊件时要加工砖或板，缝隙处要用泥填实。
禁止任意铺砌，到处留空隙或不用泥浆的做法。
在隔热层中，凡处于锚固砖下和拱脚砖后、孔洞周围以及接触膨胀的地方，均应改用耐火砖砌筑。
7.耐火砖衬中的膨胀缝，必须按设计留设，不得遗漏。
膨胀缝的宽度不宜出现负公差，缝内不得留有硬块杂物，并用耐火纤维将缝填满，要避免外满内空的现象。
隔热层中一般可不设膨胀缝。
8.重要部位和外形复杂部位的衬里应先进行预砌筑。
对结构极其复杂且砖加工量太大的衬里可考虑改为浇注料衬里。
9.砖衬中留设的外露金属件，包括托砖板、挡砖板等部位要用异形砖、浇注料或耐火纤维封闭起来，不得将其在使用中直接暴露在热窑气中。
10.锚固砖是砌体的结构砖，要按设计规定来留设，不得遗漏。
挂孔周围不得使用有裂纹的锚固砖。
金属挂勾件要放平挂实。
挂孔与挂钩不能卡死，所留间隙可用耐火纤维填实。
11.砌筑封顶砖、接头砖和弯道砖时，若用原砖不能满足封口要求时，要用切砖机对砖进行精加工，不得使用手工加工砖。
加工砖的尺寸：在回转窑及托砖板下的封顶砖应不小于原砖的70%；在平面的接头砖和弯道砖中，不得小于原砖的1/2。
必须用原砖锁口。
砖的工作面严禁加工。
第二章浇注料施工的一般原则1.浇注料施工前应严格进行如下内容的检查：1.1检查待浇注设备的外形及清洁情况；1.2检查施工机具的完好情况，振捣工具等必须有完好备用件；1.3检查锚固件型式、尺寸、布置及焊接质量，金属锚固件必须做好膨胀补偿处理；1.4检查周围耐火砖衬及隔热层的预防浇注料失水措施；1.5检查浇注料的包装和出厂日期，并进行预实验检查是否失效；1.6检查施工用水，其水质必须达到饮用水的质量。
凡上述项目检查不合格时应处理合格后方可施工。
过期失效的材料不得使用。
浇注料施工中要确保不停电，不中断施工。
2.浇注料施工用模板可用钢板或硬木板制成。
模板要有足够强度，刚性好，不走形，不移位，不漏浆。
钢模板要涂脱模剂，木模板要刷防水漆。
重复使用的模板要先清洗，再涂漆方可使用。
3.浇注料的加水量应严格按使用说明书控制，不得超过限量。
在保证施工性能的前提下，加水量宜少不宜多。
4.浇注料搅拌时间应不少于5分钟。
操作时要使用强制式搅拌机。
搅拌时宜事先干混，再加入80%用水量的水搅拌，然后视其干湿程度，徐徐加入剩余的水继续搅拌，直到获得适宜的工作稠度为止。
搅拌不同的浇注料时应先将搅拌机清洗干净。
5.浇注料必须整桶整袋地使用。
搅拌好的浇注料一般在30分钟内用完。
在高温干燥的作业环境中还要适量缩短这一时间。
已经初凝甚至结块的浇注料不得倒入模框中，也不得加水搅拌再用。
6.倒入模框内的浇注料应立即用振动棒分层震实，每层高度应不大于300mm，震动间距以250mm左右为宜。
震动时尽量避免触及锚固件，不得在同一位置上久震和重震。
看到浇注料表面返浆后应将振动棒缓慢抽出，避免浇注料层产生离析现象和出现空洞。
浇注完成后的浇注体，在凝固前不能再受压与受震。
7.大面积浇注时，要分块施工。
每块浇注区面积以1.5m2左右为宜。
膨胀缝要按设计留设，不得遗漏。
膨胀缝应留设在锚固件间隔的位置。
8.待浇注料表面干燥后，应立即用塑料薄膜或草袋将露在空气中的部分盖严。
初凝到达后要定期洒水养护，保持其表面湿润。
养护时间至少两天，第一天内要勤洒水。
浇注料终凝后可拆除边模继续洒水养护，但承重模板须待强度达到70%以后方可拆模。
9.模板拆除后应及时对浇注体进行检查。
发现蜂窝、剥落和空洞等质量问题要及时处理与修补。
问题严重时要将缺陷部位凿去，露出锚固件，再用同质量的捣固料填满捣实，继续养护，禁止用水泥灰浆摸平来掩盖问题。
第三章回转窑筒体砖衬的砌筑1.砖衬砌筑前应对窑壳体进行全面检查，并打扫干净。
2.砖衬砌筑前应做好放线工作。
窑纵向基准线要沿圆周长每1.5m放一条，每条线都要与窑的轴线平行。
环向基准线每10m放一条，施工控制线每隔1m放一条，环向线均应互相平行且垂直于窑的轴线。
3.窑内砌砖的基本要求是：砖衬紧帖壳体，砖与砖靠严，砖缝直，交圈准，锁砖牢，不错位，不下垂脱空。
总之要确保砖衬与窑体在窑运行中可靠地同心，砖衬内的应力要均匀地分布在整个衬里和每块衬砖上。
4.砌砖方法采用环砌法。
5.要严格选砖，以选砖的长度均齐为主。
6.砖缝应横平竖直。
环缝偏差每米长允许≤2mm，但全环长度偏差最大允许量≤8mm.7.干砌用的接缝钢板，其厚度一般为1～1.2mm，要求平整，不卷边，不扭曲，无毛刺。
每块板宽应小于砖宽约10mm.砌筑时钢板不得超出砖边，不得出现钢板探空和搭桥现象。
每条缝中最多只允许使用一块钢板。
调整用的窄钢板应尽量少用。
作膨胀缝用的纸板要按设计放置。
8.锁砖时要用平整砖锁紧，相邻环要错开1～2块砖位。
终端的加工砖圈要提前1～2环砌筑。
全窑的最后一块锁砖，要精细加工，严禁单独用浇注料锁砖，但可用浇注料固着最后一块锁砖。
锁砖缝中不得超过一块钢板。
9.窑内砌砖支撑方式采用支撑法，即使用丝杠支撑砌体。
10.全窑砖衬砌筑完成后，在点火之前还应对全窑砖衬作一次全面清理和作必要的紧固。
要逐环检查，环环紧固，并保持窑内清洁。
紧固后不宜再转窑，应及时点火。
第四章预热器系统、窑门罩及冷却机耐火衬里的砌筑1. 预热器、分解炉及上升烟道等处有大量的工艺孔洞，要逐个查清，精心施工，不得遗漏。
2.锥体部分要分段施工，斜壁表面斜度要准确，衬里表面要平滑，以保证生产运行中下料畅通，不滞料。
3.旋风筒的旋风部位要严格按设计尺寸砌筑，用加工砖或浇注料找齐填平，避免出现台阶或缺口，保证气流运行畅通。
4.凡因空间小、衬里薄、密闭性高、操作难度大和安装后又不能操作的管件或设备的内衬均应于安装前或预安装后在地面（或平台上）预制或施工，然后再进行吊运和安装。
5.窑门罩的上半圆顶盖若砌筑耐火砖衬时应先在罩壳上划线，全长中的环缝允许误差为≤8mm.砌体不得出现歪斜、脱空和爬坡等现象。
隔热砖与耐火砖应错缝砌筑，最后锁砖可设在罩顶的专用孔处。
第五章冬天、雨天及暑天施工1.冬天施工指环境气温在＋5℃～－5℃时施工。
气温低于－5℃时只有采取了可靠的防寒措施后才能施工。
2.冬天施工时必须采用冬季施工技术措施。
要做好对工作环境的封闭、挡风、加热和保暖工作，保持砌筑后衬里的温度在＋5℃以上。
3.冬天施工浇注料时，干料应先存放在取暖间内，并用热水拌料，拌和料温度保持在10℃以上。
不宜另加化学促凝剂或防冻剂。
4.冬天在炉内施工时，应先将隔热层砌好，以提高耐火层的防冻能力。
施工后，砌体应用塑料布覆盖，再用干草盖严。
对新砌的窑，其保温时间不得少于10天。
严禁已砌好的砌体暴露在寒冷的大气之中。
5.雨天施工时应转入室内作业。
所有材料、运输工具、工作场地和砌体都要防雨。
未竣工建筑物要盖顶，塞洞和堵漏。
已完工的炉子上部空口要封闭。
已完工的地面预制件要垫高加盖，严禁浸泡在水中。
6.当环境气温≥30℃时，可视为暑天施工。
暑天施工时，水温、料温均应控制在30℃以下。
烈日曝晒下的物料使用前应先冷却降温。
7.暑天施工浇注料时应尽量安排在早晨或傍晚进行。
浇注后应及时用帘覆盖，应勤洒水降温。
