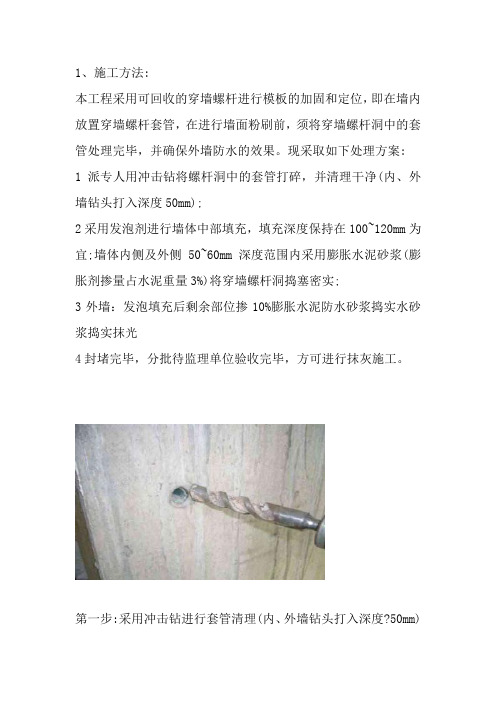

剪力墙开洞技术交底

1、施工方法:
本工程采用可回收的穿墙螺杆进行模板的加固和定位，即在墙内放置穿墙螺杆套管，在进行墙面粉刷前，须将穿墙螺杆洞中的套管处理完毕，并确保外墙防水的效果。

现采取如下处理方案:
1派专人用冲击钻将螺杆洞中的套管打碎，并清理干净(内、外墙钻头打入深度50mm);
2采用发泡剂进行墙体中部填充，填充深度保持在100~120mm为宜;墙体内侧及外侧50~60mm深度范围内采用膨胀水泥砂浆(膨胀剂掺量占水泥重量3%)将穿墙螺杆洞捣塞密实;
3外墙：发泡填充后剩余部位掺10%膨胀水泥防水砂浆捣实水砂浆捣实抹光
4封堵完毕，分批待监理单位验收完毕，方可进行抹灰施工。

第一步:采用冲击钻进行套管清理(内、外墙钻头打入深度?50mm)
水泥砂浆填充
黏贴性防水卷材
第二步:外墙外侧采用膨胀水泥砂浆填塞螺杆洞(深度为50,60mm)，并粘贴100×100×3自粘防水卷材，内墙用水泥砂浆将螺杆洞捣实后将两端抹平。

第三步:在内侧采用注射枪注射发泡剂(深度为100,120mm)
第四步:外墙内侧采用膨胀水泥砂浆填塞螺杆洞(深度为50,60mm)
2.施工质量措施
设置专人责任制，由施工员对螺杆洞的修补对班组进行技术交底，然后对墙体螺杆洞的修补进行检查与评定，确保施工的正确性。

剪力墙结构工程技术交底剪力墙结构是一种常用的抗震结构形式，具有良好的抗震性能和抗侧屈曲能力。

在建筑工程中，剪力墙结构的设计和施工至关重要。

下面，将对剪力墙结构工程技术进行交底，包括剪力墙的设计原则、布置要求、加固措施等方面。

设计原则1.剪力墙的布置应合理，有利于提高结构的整体抗震性能，墙体的位置和数量应根据结构分析结果确定。

2.剪力墙的墙柱节点应设置抗震铅垫，提高节点的抗震性能。

3.全部剪力墙应沿外框结构周边布置，并且在结构平面范围内应均匀分布，以提高结构的整体抗震性能。

4.剪力墙的布置应避免出现死墙，以保证结构的柔性。

剪力墙布置要求1. 剪力墙的厚度应满足结构设计要求，通常不少于150mm。

2.剪力墙的高度应满足建筑设计高度要求，并满足抗震设防烈度和结构荷载的要求。

3.剪力墙应与结构其他部分有足够的连接，节点位置应设置挠性材料，以提高节点的抗震性能。

4.剪力墙应具有良好的钢筋混凝土工艺性能，包括混凝土的浇注、振捣和养护等方面。

剪力墙的水泥砂浆浇注应均匀，避免出现空洞和断裂等缺陷。

5.剪力墙的墙体应设置水平和垂直的钢筋，以提高整体抗震性能。

1.剪力墙结构在施工过程中应严格按照设计要求进行施工监理和质量控制，确保施工质量。

2.如果剪力墙结构出现质量问题，应及时进行修补和整改，确保结构的安全性。

3.如果剪力墙结构存在设计问题，应及时进行结构加固，以提高结构的整体抗震性能。

加固措施可以包括增加钢筋，增加剪力墙的厚度等。

总结起来，剪力墙结构是一种重要的抗震结构形式，其设计和施工至关重要。

在交底过程中，应重点强调设计原则和布置要求，同时对施工质量进行严格把控，以保证结构的安全性和稳定性。

通过合理的剪力墙布置和加固措施，可以提高结构的整体抗震性能，确保建筑工程的质量和安全。

剪力墙模板工程技术交底一、工程概述本工程为_____建筑，剪力墙结构在其中占据重要地位。

剪力墙作为主要的抗侧力构件，其模板工程的施工质量直接影响到结构的安全性、稳定性以及外观质量。

为确保剪力墙模板工程的顺利进行，特进行本次技术交底。

二、施工准备1、技术准备（1）施工前，应熟悉施工图纸，了解剪力墙的尺寸、位置、标高及预留孔洞等相关信息。

（2）编制详细的施工方案，并向施工人员进行技术交底。

2、材料准备（1）模板：采用多层胶合板，厚度为 15mm 或 18mm，其表面应平整、光滑，具有足够的强度和刚度。

（2）木方：选用 50mm×100mm 或 100mm×100mm 的木方，要求材质坚硬、无腐朽。

（3）对拉螺栓：采用直径为 12mm 或 14mm 的对拉螺栓，其长度应根据剪力墙的厚度确定。

（4）脱模剂：选用水性脱模剂，确保脱模效果良好，且不污染混凝土表面。

3、主要机具准备（1）电锯、电钻、锤子、扳手、撬棍等工具。

（2）塔吊等垂直运输设备。

三、施工工艺流程1、弹线根据施工图纸，在楼板上弹出剪力墙的边线和控制线，以便于模板的安装和校正。

2、安装一侧模板（1）将预先拼装好的一侧模板，按照弹线位置就位，并安装临时支撑。

（2）安装对拉螺栓，间距应根据模板的刚度和混凝土侧压力的大小确定，一般为 400mm 600mm。

3、安装另一侧模板（1）待一侧模板安装完毕并校正固定后，安装另一侧模板。

（2）安装对拉螺栓，并将两侧模板用对拉螺栓拉紧固定。

4、调整模板垂直度和平整度（1）使用线坠和水平尺，对模板的垂直度和平整度进行检查和调整。

（2）调整完毕后，紧固对拉螺栓和支撑，确保模板的稳定性。

5、验收模板安装完毕后，应进行验收。

验收内容包括模板的垂直度、平整度、拼缝严密性、对拉螺栓的紧固程度等。

验收合格后方可进行下一道工序。

四、施工要点1、模板拼接（1）模板拼接处应严密，不得有漏浆现象。

（2）拼接处可采用双面胶或海绵条进行密封处理。

剪力墙孔洞封堵技术交底剪力墙孔洞封堵技术交底1. 概述剪力墙孔洞封堵技术是建造施工中常见的一项工作，其目的是保证剪力墙的连续性和完整性，提高建造结构的抗震能力。

本将详细介绍剪力墙孔洞封堵技术的操作步骤、工艺流程以及注意事项。

2. 操作步骤2.1 孔洞勘测- 执行剪力墙孔洞勘测工作。

- 确定孔洞位置、尺寸和数量。

- 测量孔洞的开切线、高程和间距。

2.2 材料准备- 根据设计要求准备所需材料，包括封堵材料、胶粘剂、填充物等。

- 对材料进行质量检验，确保符合相关标准。

2.3 表面处理- 清理孔洞周围的杂物和灰尘。

- 修整孔洞口，并确保表面平整。

2.4 封堵操作- 根据孔洞尺寸和设计要求，选择合适的封堵材料。

- 进行封堵材料的切割和加工。

- 使用胶粘剂将封堵材料粘贴在孔洞上。

- 进行填充物的填充，确保封堵材料无空隙。

- 确保封堵材料与剪力墙的表面平齐。

2.5 后处理- 检查封堵效果，确保封堵材料坚固且无空隙。

- 清理封堵过程产生的垃圾和杂物。

- 清洗施工现场，并恢复原状。

3. 工艺流程剪力墙孔洞封堵的工艺流程如下：- 孔洞勘测- 材料准备- 表面处理- 封堵操作- 后处理4. 注意事项4.1 工作安全- 使用个人防护装备，如安全帽、安全鞋等。

- 注意灭火器材的准备和使用。

- 遵守现场安全规定，保持施工现场整洁。

4.2 质量控制- 对封堵材料进行质量检验。

- 严格按照设计要求进行封堵操作。

- 检查封堵效果，确保无空隙和坚固性。

4.3 进度控制- 制定合理的施工计划，合理安排工人和材料。

- 加强与其他施工工序的协调和沟通，确保进度。

5. 附件列表本涉及的附件如下：- 剪力墙孔洞勘测记录表- 封堵材料质量检验报告- 剪力墙孔洞封堵工艺流程图- 施工现场照片6. 法律名词及注释本涉及的法律名词及注释如下：- 建造结构抗震能力：指建造在地震作用下能够反抗崩塌和破坏的能力。

- 封堵材料：用于封堵孔洞的材料，常见的有水泥、聚合物等。

剪力墙结构工程技术交底一：剪力墙结构工程技术交底一、剪力墙的定义和分类1.1 剪力墙的定义剪力墙是指承担建筑结构荷载并具有一定抗震能力的竖向墙体结构，其作用是通过吸收地震力和垂直荷载，保证建筑物的稳定性和安全性。

1.2 剪力墙的分类根据结构形式和布置位置的不同，剪力墙可分为水平剪力墙、竖向剪力墙和剪力墙组合等类型。

水平剪力墙一般位于楼板平面，竖向剪力墙则位于临边或中央位置，剪力墙组合则是将水平和竖向剪力墙结合起来，增强结构的整体抗震性能。

二、剪力墙的施工工艺及注意事项2.1 剪力墙施工工艺剪力墙施工的一般工艺包括基坑开挖、基础浇筑、墙体施工、预应力加固等步骤。

其中，墙体施工包括模板搭设、混凝土浇注、养护等细节操作。

2.2 剪力墙施工的注意事项在剪力墙施工过程中，需注意以下几个方面：- 模板的搭设必须符合设计要求，并严格按照施工工艺进行；- 混凝土浇注前，要做好墙体的配筋连接和检查，确保墙体的稳定性；- 混凝土浇筑后，应及时进行养护，保证施工质量和墙体的强度。

三、剪力墙的验收标准和检测方法3.1 剪力墙的验收标准剪力墙的验收标准主要包括墙体的垂直度、墙体的变形和裂缝等方面。

验收时需参考相关规范要求，进行全面细致的检查。

3.2 剪力墙的检测方法剪力墙的检测方法主要包括建筑物倾斜度测量、墙体竖直度检测、裂缝检测等。

通过使用各种检测仪器和设备，对剪力墙进行全面的非破坏性检测，以确保其结构的安全性和稳定性。

四、本所涉及附件（暂无附件）五、本所涉及的法律名词及注释（暂无法律名词及注释）二：剪力墙结构工程技术交底一、剪力墙的定义和分类1.1 剪力墙的定义剪力墙是指承担建筑结构荷载并具有一定抗震能力的竖向墙体结构，其作用是通过吸收地震力和垂直荷载，保证建筑物的稳定性和安全性。

1.2 剪力墙的分类根据材料和施工方法的不同，剪力墙可分为混凝土剪力墙、钢剪力墙和复合剪力墙等类型。

混凝土剪力墙是最常见的剪力墙形式，钢剪力墙则具有较高的抗拉、抗剪性能，复合剪力墙则是混凝土和钢材料的复合结构。

一、工程名称：___________二、工程地点：___________三、施工单位：___________四、施工班组：___________五、交底日期：___________一、安全注意事项1. 作业人员必须经过专业培训，取得相关操作资格证书，方可上岗作业。

2. 作业人员进入施工现场必须佩戴安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。

3. 严禁酒后作业，严禁吸烟，禁止追逐打闹，禁止私自动用明火。

4. 特殊工种持证上岗，衣着要灵便。

5. 严禁私自拆除移动防护设备、电器设备；禁止操作与自己无关的机械设备。

二、墙体钻孔作业前的准备工作1. 检查墙体结构，了解墙体材料、厚度、受力情况等，确保墙体钻孔作业的安全性。

2. 根据钻孔位置、深度、孔径等因素，选择合适的钻孔设备。

3. 检查钻孔设备，确保其性能良好，操作正常。

4. 检查钻孔工具，如钻头、钻杆等，确保其完好无损。

5. 准备好钻孔作业所需的辅助材料，如钻杆固定器、钻杆导向器、钻杆连接器等。

三、墙体钻孔作业过程中的安全措施1. 钻孔作业时，操作人员必须站在稳固的位置，保持身体平衡。

2. 钻孔过程中，操作人员要密切注意钻头状态，发现异常情况立即停止作业。

3. 钻孔作业时，禁止站在墙体下方或靠近墙体边缘，以免墙体坍塌造成伤害。

4. 钻孔过程中，要定期检查墙体稳定性，如有裂缝、变形等异常情况，应立即停止作业。

5. 钻孔作业时，要确保通风良好，避免有害气体积聚。

6. 钻孔作业过程中，如遇地下水，应采取有效措施，防止地面沉降。

四、墙体钻孔作业结束后的安全检查1. 钻孔作业结束后，要对墙体进行检查，确保无裂缝、变形等异常情况。

2. 清理施工现场，移除钻孔设备、工具等，防止人员误伤。

3. 对钻孔孔洞进行封堵，防止地面沉降。

五、应急预案1. 如遇墙体坍塌、钻孔设备故障等紧急情况，应立即停止作业，迅速撤离现场。

2. 组织人员进行救援，必要时拨打报警电话求助。

3. 根据事故情况，采取相应的应急措施，确保人员安全。

剪力墙技术交底关键信息项：1、工程名称：＿___________________2、施工部位：＿___________________3、施工班组：＿___________________4、交底日期：＿___________________5、技术要求：＿___________________6、质量标准：＿___________________7、安全注意事项：＿___________________11 工程概况本次施工涉及的剪力墙工程位于具体位置，其结构形式为具体结构，剪力墙的高度、厚度等参数如下详细参数。

111 施工准备1111 技术准备施工前，技术人员应熟悉施工图纸，明确剪力墙的设计要求和技术标准。

制定详细的施工方案，并向施工班组进行技术交底。

1112 材料准备准备好所需的钢筋、混凝土、模板等材料，并确保材料的质量符合要求。

钢筋应具有合格的质量证明文件，并经过检验合格后方可使用。

混凝土的配合比应根据设计要求进行配制，并经过试验验证。

1113 机具准备准备好所需的施工机具，如塔吊、电焊机、振捣器、电锯等，并确保机具的性能良好，能够正常运行。

112 施工工艺流程1121 钢筋工程（1）钢筋加工：根据设计图纸和规范要求，对钢筋进行加工，包括调直、切断、弯曲等。

（2）钢筋绑扎：按照设计要求和施工规范，将加工好的钢筋进行绑扎，确保钢筋的位置、间距、数量等符合要求。

（3）钢筋连接：钢筋的连接方式应符合设计要求和规范规定，常见的连接方式有焊接、机械连接和绑扎连接。

1122 模板工程（1）模板设计：根据剪力墙的尺寸和形状，设计合适的模板方案，包括模板的材料、支撑体系等。

（2）模板安装：按照设计方案，将模板进行安装，确保模板的平整度、垂直度、密封性等符合要求。

（3）模板拆除：在混凝土强度达到规定要求后，方可拆除模板，并按照规定的顺序进行拆除，避免对混凝土结构造成损伤。

1123 混凝土工程（1）混凝土搅拌：根据配合比要求，将水泥、砂、石、水等原材料进行搅拌，确保混凝土的质量符合要求。

剪力墙施工洞口施工交底在建筑工程施工中，为了解决建筑物内施工时物料的横向运输问题，凡设计设有设通道，且工程较高不便于从下部往上运输的工程，均应在墙体上留设施工洞。

一、施工准备(一)作业条件施工洞留设的位置、宽度和高度，在施工方案中均应按不影响结构安全、保证手推车顺利通过、便于施工等原则进行综合考虑。

施工洞的设置需在施工方案中予以明确，在砌筑、浇筑墙体之前确定具体位置。

无论何种结构，施工洞均应在楼面板已施工完毕，准备砌筑或绑扎墙体筋时，予以留置。

(二)材料要求施工洞所涉及的墙体材料有两种：一是砌体，二是钢筋混凝土。

所用材料在无设计要求时，均应与原墙体设计相同并符合有关规范要求。

(三)施工机具灰槽、瓦刀、小线、皮数杆、电焊机、振捣器等。

二、质量要求(一)施工洞的留置必须符合结构的安全、质量要求。

(二)施工洞填塞所用材料必须符合设计及规范要求。

(三)施工洞必须填塞密实，和巳有结构连接良好。

(四)施工洞处的抹面必须和原结构相同，且不得有裂缝产生。

三、工艺流程砌体：测量放线→砌体留磋→加设拉结筋→上过梁→砌体封堵→抹灰。

剪力墙：测量放线→钢筋留搓→支立模板→拆模→凿出钢筋→焊接或绑扎→清理→支立模板→浇筑混凝土→拆模→养护→抹面。

四、操作工艺(一)施工洞大小施工洞高度一般以1800mm为宜，净跨以1000mm为宜，以满足手推车穿行即可。

(二)施工洞位置体结构。

在砌体上留设临时施工洞口时，其侧边离交接处的墙面不宜小于50cm(混凝土空心砌块不小于60cm)，洞口顶部必须设置过梁。

抗震设计烈度为9度的建筑物，临时洞口的留置应会同设计单位研究决定。

1、钢筋混凝土结构。

2、当设计要求建筑物的抗震等级为一、二、三级时，每层的施工洞不宜采用错洞墙。

当采用错洞墙时，洞口错开距离不宜小于2m。

无论有无抗震要求，均不宜采用叠合错洞墙，如条件限制非留不可时，应在洞口的四周加设暗框架，并征求设计意见加以配筋。

如图2-5所示。

(三)施工洞构造要求1、砌体结构。

表C1-3 技术交底记录表 C1-3技术交底记录工程名称 福泰花园•美林一期地下车库工程交底部位 剪力墙孔洞封堵技术交底 工程编号 1307日 期2015年5月1日(6) 墙内侧用1:2干硬性膨胀水泥砂浆将剩余 50mm 孔洞堵实，用 ①10圆钢捣实与墙面抹平。

(7)螺栓孔用膨胀水泥砂浆封堵后进行淋水养护一般控制在3天。

(8)外墙外侧待砂浆干燥后，用聚氨酯防水涂料刷在对拉螺栓孔处，涂刷三遍，厚度应大于 1mm , 形 状为孔边外扩50mm 的圆形。

2)内墙螺栓孔：螺栓孔及孔眼周边垃圾 T 发泡剂清理T 内墙另一侧填筑膨胀水泥砂浆 (1) (2) 用铲刀将露出墙面的-PVC 管清1 提前一天用水进行冲洗湿润。

中洗湿润T 内墙 c 泥砂浆T 孔内打发泡剂填实 (3) (4) 孔眼周边残余灰浆 用1:2干硬性膨胀水泥砂浆从内墙一侧进行封堵入孔内 50mm ，用①10圆钢捣实与墙面抹平。

隔天膨胀水泥砂浆达到 度至距离墙面50mm 。

定强度后从墙另一侧将泡沫胶管深入螺栓孔 笏内侧外侧 部进行发泡灌注，灌注深 ，般控制在m 孔洞堵实，用 (5) 用铲刀将残余发泡剂清理干净。

(6) 用1:2干硬性膨胀水泥砂浆将剩余彰 (7)螺栓孔用膨胀水泥砂浆封堵后进行淋 觀1翅鑽戯 Q 钢捣实与墙面抹平。

表C1-3 工程名称工程编号交底内容:优质参考文档技术交底记录福泰花园•美林一期地下车库工程交底部位模板支撑体系施工技术交底1307 2015年5月1日3）穿墙钢管或工字钢预留洞：■钢-剔除凸出混凝土-外侧刷防水涂料(1) (2) (3) 孔洞内壁凿毛，并浇水湿润支洞口两侧模械，模板超(4)(5)(6)(7) 取出孔洞内的钢管、浇筑高于墙体混凝土强度，充分捣拌密实。

混凝土两侧模板在2~3天后拆除。

超出孔洞周边在墙外侧及孔洞周边分E工字钢取出-基层凿毛湿润勾侧支模二浇筑混凝土T两侧拆模100mm以上。

100mm。

号的的细石混凝土（股剂）拆模后，凿除表面凸出的多余混凝土，并修补好混凝50mm。

一、交底目的为确保剪力墙浇筑施工过程中的安全，预防事故发生，特进行安全技术交底，使全体施工人员充分了解和掌握相关安全知识和操作规程。

二、适用范围本交底适用于本工程所有剪力墙浇筑施工环节。

三、施工准备1. 材料准备：确保水泥、砂、石子、外加剂等材料符合设计要求，并经试验室检验合格。

2. 机械设备：检查混凝土搅拌车、输送泵、振捣器等设备性能良好，并做好维护保养。

3. 人员准备：施工人员应熟悉剪力墙浇筑施工工艺和安全操作规程。

四、施工步骤及安全注意事项1. 模板安装：- 模板应牢固、稳定，符合设计要求。

- 模板缝隙超过规定时，要堵塞严密。

- 模板安装完成后，进行预检，确保模板无变形、倾斜等现象。

2. 钢筋绑扎：- 钢筋绑扎应符合设计要求，绑扎牢固。

- 钢筋搭接长度应符合规范要求。

- 钢筋保护层厚度应符合设计要求。

3. 混凝土浇筑：- 浇筑前，检查模板、钢筋等是否符合要求。

- 浇筑过程中，控制混凝土坍落度，确保混凝土质量。

- 浇筑分层厚度应符合规范要求，并使用振捣器进行振捣。

- 浇筑过程中，防止混凝土流淌、溢出模板。

4. 安全注意事项：- 施工人员应佩戴安全帽、安全带等个人防护用品。

- 施工现场应设置安全警示标志，并保持通道畅通。

- 高处作业人员应系好安全带，并遵守高空作业安全规程。

- 严禁酒后作业、疲劳作业。

- 严格执行操作规程，防止误操作。

- 加强施工现场巡查，及时发现和消除安全隐患。

五、应急处置1. 发生物体打击事故时，立即停止施工，组织人员抢救受伤人员，并报告相关部门。

2. 发生火灾事故时，立即使用灭火器进行灭火，并报告消防部门。

3. 发生触电事故时，立即切断电源，并采取紧急救护措施。

六、总结通过本次安全技术交底，全体施工人员应充分认识到剪力墙浇筑施工过程中的安全重要性，严格遵守操作规程，确保施工安全。

七、交底人：（姓名）八、验收人：（姓名）九、日期：____年__月__日。
