室内铸铁排水管道安装工艺[详细]

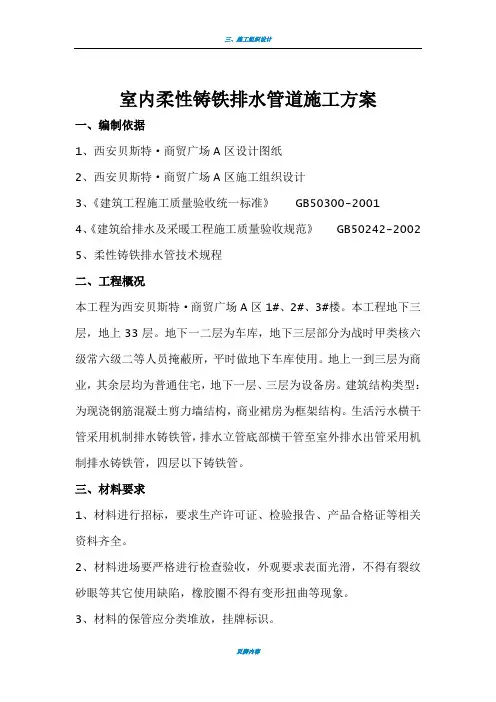

室内柔性铸铁排水管道施工方案一、编制依据1、西安贝斯特·商贸广场A区设计图纸2、西安贝斯特·商贸广场A区施工组织设计3、《建筑工程施工质量验收统一标准》 GB50300-20014、《建筑给排水及采暖工程施工质量验收规范》 GB50242-20025、柔性铸铁排水管技术规程二、工程概况本工程为西安贝斯特·商贸广场A区1#、2#、3#楼。

本工程地下三层，地上33层。

地下一二层为车库，地下三层部分为战时甲类核六级常六级二等人员掩蔽所，平时做地下车库使用。

地上一到三层为商业，其余层均为普通住宅，地下一层、三层为设备房。

建筑结构类型：为现浇钢筋混凝土剪力墙结构，商业裙房为框架结构。

生活污水横干管采用机制排水铸铁管，排水立管底部横干管至室外排水出管采用机制排水铸铁管，四层以下铸铁管。

三、材料要求1、材料进行招标，要求生产许可证、检验报告、产品合格证等相关资料齐全。

2、材料进场要严格进行检查验收，外观要求表面光滑，不得有裂纹砂眼等其它使用缺陷，橡胶圈不得有变形扭曲等现象。

3、材料的保管应分类堆放，挂牌标识。

四、工艺流程及施工方法1、施工工艺流程图纸会审→施工准备→材料验收→预排管道→支架安装→立支管安装→调整校正→配合补洞→通水、通球试验→质量验收2、施工要求①卫生间配合土建预留孔洞尺寸，应根据卫生洁具样品排水口尺寸及卫生洁具排到位置确定，因此卫生洁具要在配合土建预留孔洞前确定检查各预留孔洞的位置尺寸，绘制洞口预留大样图，详细注明尺寸保证预留准确无误。

②管子接口断面必须平整、光滑、无毛刺，防止刺伤橡皮圈，管断面与轴向垂直，偏差不得大于3°。

③管道支撑和固定，选定的支撑件和固定件，应符合设计要求和安装要求支架应固定在承重结构上固定间距，水平横管及立管不得大于2m，分头处接口卡箍在不大于0.75m位置设支撑件或固定件，立管底部的转弯处应设砖支墩，并应在弯头接口卡箍后0.5m设支架固定。

排水管道安装注意事项本工程室内排水管采用机制铸铁管，机制铸铁管采用加强卡箍连接。

室内雨水管采用HDPE管（A栋裙楼）和镀锌无缝钢管（BC栋），HDPE管采用热熔连接，镀锌无缝钢管采用焊接。

1.机制铸铁排水管安装（1）铸铁管安装方法如下图：（2）铸铁管安装方法①将接口处的管外表面擦洗干净，将不锈钢卡箍先套在接口一端的管身上。

②在管接口外壁涂一些肥皂水作为润滑剂，将橡胶圈的一端套在管接口上（一般是套在已固定好的管子或管件这一端），并应套入至安装（主止水橡胶带处）规定深度。

③将橡胶圈的另一头向外翻转。

④将要连接的管件或直管的管口放入翻转的橡胶圈内，校准方位，与另一管端接口挤实，把翻转的橡胶圈口翻回正常状态。

⑤再次校准管道的坡度、垂直度、方位，初步用支（吊）架固定住管道、移动不锈钢卡箍套在橡胶圈外合适的位置，用专用套筒力矩扳手拧紧卡箍的紧固螺栓。

对于有四道夹板的大口径管箍，中间的紧固螺栓先拧紧之后，再紧外侧的夹板螺栓，在所有情况下，夹板的紧固需交替进行，以便不锈钢舌板均匀收紧，直至力矩扳手滑扣，接口就算完成，然后将支（吊）架上螺栓拧紧，使管道牢固地定位。

（3）管道安装要求排水立管安装要自下而上进行，立管上要按图纸设计和规范要求设置检查口，横管安装在地面预制完成后进行连接。

排水水平管道按图纸标高进行施工，并保证规范规定的坡度。

排水管道横管与横管、横管与立管连接采用斜三通；立管与排出管端部连接及排出管的转弯处也采用斜三通，三通一端安装堵头式清扫口，以便于维修清扫。

排水管连接管口要对齐，并且每个管口断面要保持平直，在接口两侧设置支架保证管道顺直。

①排水立管安装根据施工图校对预留孔洞位置和尺寸，或在楼板上画上标记剔凿洞孔。

若需断钢筋，须征得监理等有关人员同意。

a 检查口立管安装时，应使检查口向外与墙成45°角度，便于检修操作。

b 按图施工，采取措施使立管垂直，将立管临时固定牢固，然后进行打口处理。

c 立管安装完毕后，用不低于楼板用强度等级的砼灌满堵实，拆除临时支架。

室内铸铁排水管道安装施工方案适用于民用及一般工业建筑的室内铸铁排水管道安装。

一、材料要求1建筑排水工程所使用主要材料、配件副料必须具有中文质量合格证明文件规格、型号及性能的检测报告，应符合国家技术标准或设计要求。

灰口铸铁的管壁薄厚均匀，采用机械翻砂管内外应光滑整洁、无浮砂、包砂、粘砂，更不许有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件造型规矩、法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。

2青麻、绑扎绳、油麻要整齐，不允许有腐朽现象。

沥青漆、调和漆和银粉漆必须有出厂合格证。

3水泥一般采用PO32.5 水泥，必须有出场合格证。

4其他材料：汽油、机油、胶皮、电气焊条、型钢、螺栓、螺母、铅丝等。

二、主要机具1机具：套丝机、砂轮机、电焊机、台钻、电锤。

2工具：套丝机、钢锯、管钳子、活搬子、梅花搬子、大锤、手锤、断管器、錾子、捻凿、麻钎、压力案、台虎钳、小车等。

3其他：水平尺、线坠、钢卷尺、小线、板刷等。

三、作业条件1地下排水管道的铺设必须在基础墙达到或接近±O.OOm标高，房心土回坑到管底的高度，房心内沿墙管线位皿无堆积物，且管道穿过建筑基础处，已按设计要求预留好孔洞．2设备层内排水管迸的敷设，应在设备层内模板拆除清理后进行。

3楼层内排水管边的安装应与结构施工隔开一至二层，且管道穿越结构部位的孔洞等均己预留完毕，室内校板或杂物清除后．室内弹出房间尺寸线及准确的水平线。

四、操作工艺（一）工艺流程：（二）安装准备：根据设计图纸和技术交底检查核对预留孔洞是否正确，将管通坐标、标高位置画线定位、按施工图纸所注管道及管件的规格尺寸及预留管口位置，预先进行排列，经排列各部尺寸都能达到设计和技术交底的要求后，方可下料。

根据管材及管件的预排尺寸，画好标记，进行断管、编号。

（三）管道预制：为了在安装中减少捻固定口，对部分管材与管件要预先捻好，捻口前应复查管材、管件有无裂纹、砂眼等现象，并将管材与管件进行预排，校对尺寸有无差错，承插口的灰口缝隙尺寸是否合格。

排水管道安装工艺标准据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20021、范围本工艺标准适用于民用及一般工业建筑的室内铸铁排水管道安装工程。

2、施工准备2.1材料要求：2.1.1铸铁排水管及管件规格品种应符合设计要求。

灰口铸铁的管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。

2.1.2镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀，内壁无飞刺，管件偏扣、乱扣、方扣、丝扣不全，角度不准等现象。

2.1.3青麻、油麻要整齐，不允许有腐朽现象。

沥青漆、防锈漆、调和漆和银粉必须有出厂合格证。

2.1.4水泥一般采用32.5号水泥，必须有出厂合格证或复试证明。

2.1.5其它材料：汽油、机油、胶皮布、电气焊条、型钢、螺栓、螺母、铅丝等。

2.2主要机具：2.2.1机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等等。

2.2.2工具：套丝板、手锤、大锤、手锯、断管器、錾子、捻凿、麻钎、压力案、台虎钳、管钳、小车等。

建设工程教育网2.2.3其它：水平尺、线坠、钢卷尺、小线等。

2.3作业条件：2.3.1地下排水管道的铺设必须在基础墙达到或接近±0标高，房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。

2.3.2设备层内排水管道的敷设，应在设备层内模板拆除清理后。

2.3.3楼层内排水管道的安装，应与结构施工隔开一～二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。

3、操作工艺3.1工艺流程：标高位置画线定位。

3.3管道预制：3.3.1为了减少在安装中捻固定灰口，对部分管材与管件可预先按测绘的草图捻好灰口，并编号，码放在平坦的场地，管段下面用木方垫平垫实。

铸铁排水管道施工工艺方法铸铁排水管道施工工艺方法本项目主要是柔性抗震铸铁管排水管。

工艺流程包括图纸审查、放样、材料采购、预留预埋、工料机准备、支、吊、托架制作安装、管道安装、灌水试验、通球试验和分项验收。

材质要求是铸铁排水管及管件规格品种应符合设计要求，管壁应厚薄均匀，内外表面光滑整洁，不允许有砂眼、裂纹、飞刺和疙瘩。

所有管材、管件及其它辅助材料必须具有出场合格证及相关检验报告，必须是合格产品。

施工条件需要地下排水管道的敷设必须在房心回填土并夯实，房心内沿管线位置堆积物清理干净，且管道穿基础地梁处已预埋套管，再放线、开挖，埋设。

管井内排水立管应在管井内拆模，杂物清理干净后方可安装。

其它部位的排水管应在其所在部位拆模完毕，杂物清理干净后可安装。

管道预制需要根据设计要求并结合现场实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，结合管件尺寸进行断管，断口要平齐，断管可采用砂轮切割机。

管道安装需要根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。

管道放线具体要求包括管道防线由总管到干管再到支管放线定位，放线前逐层进行细部会审，使各管线互不交叉或少交叉，同时预留防结露保温及维修操作空间。

排水管到安装以建筑轴线定位，同时以墙、柱、梁为辅助定位依据。

定位时，按施工图确定管道的走向，在墙（柱）上弹出管道定位的坡度线，水平管道坡度按照规范要求为0.01-0.035，坡度线取管底标高作为管道坡度的基准。

立管放线时，贯穿各楼层总立管预留空洞，自上而下吊线，弹出立管安装的垂直中心线，作为立管定位与安装的基准线。

不锈钢柔性卡箍的安装需要安装前线检查直管、管件内部保证无堵塞物，清除其中的油污和杂物，管箍等连接件无扭曲变形、裂纹、螺纹损坏，胶圈破损等现象；用棉纱擦净需要连接的管端上的油污和杂物。

在进行托、吊管道安装之前，需要先确定管道的重量和长度，然后根据实际情况选择合适的托、吊方式。

室内铸铁给排水管道施工工艺1. 引言本文档旨在介绍室内铸铁给排水管道施工的工艺流程，以帮助施工人员正确、高效地进行施工。

不同地区和具体情况可能存在差异，因此在实际施工前应根据相关规范和要求进行适当调整。

2. 施工准备在进行室内铸铁给排水管道施工前，需做好以下准备工作：- 确定给排水系统的设计方案，包括管道布局、管径和连接方式等。

- 准备好所需的施工材料，如铸铁管道、管件、密封胶等。

- 检查施工现场，确保地面平整、周围环境清洁，并清除可能影响施工的障碍物。

3. 施工步骤3.1 安装支架在施工前，需安装支架来支撑铸铁管道。

具体步骤如下：1. 根据设计方案确定支架的位置和间距。

2. 使用膨胀螺栓或焊接的方式将支架固定在墙面或地面上。

3. 检查支架的稳定性，确保能够承受管道的重量。

3.2 安装管道安装管道是室内铸铁给排水管道施工的核心步骤。

以下为具体操作流程：1. 将铸铁管道按照设计要求进行切割，确保管道长度适宜。

2. 使用吊具或人力将铸铁管道提升至安装位置，注意避免碰撞和损坏。

3. 逐段连接铸铁管道，采用橡胶密封胶圈或橡胶衬垫进行密封，并使用紧固件固定连接。

4. 使用水平仪检查管道安装的水平度和垂直度，必要时进行调整。

5. 根据需要，在管道上安装管件，如弯头、三通等。

3.3 进行测试施工完成后，需要进行测试以确保管道系统的正常运行。

以下为测试步骤：1. 封住管道的出口，如使用临时盖板或堵头等方法。

2. 向管道内注入一定量的水，并观察是否有漏水现象。

3. 观察排水是否顺畅，检查管道是否存在堵塞等问题。

4. 完成测试后，移除封堵物，并将管道系统恢复正常使用状态。

4. 安全注意事项施工过程中需要注意以下安全事项：- 穿戴好防护用具，如手套、安全帽、安全鞋等。

- 注意施工现场的通风与排气，避免中毒和火灾等危险。

- 防止工具和材料从高处坠落，使用安全绳索和网护等防护措施。

5. 总结本文档介绍了室内铸铁给排水管道施工的工艺流程，内容包括施工准备、支架安装、管道安装、测试以及安全事项等。

柔性排水铸铁管安装技术及工艺工法一、前言铸铁管用于排水的历史可追述到灰铸铁采用机械化连续离心铸造工艺生产，外形顺直美观，管壁厚度均匀，管长可按照用户要求生产，具有以下有点:1.高效噪音抑制.铸铁管和管件经实践检验，具有高效的抗噪音特性，橡胶密封连接又能阻止声响的传递。

2.防火性能良好。

它可以不需要任何装置而贯穿于火中，不会产生大量有害气体，绝对不会成为楼房火灾蔓延的传导导体。

3.具有优良的抗震和抗变形性能。

没有任何其它排水材料能够取代铸铁排水管的高硬度和保持不易变形的能力,柔性接口使其有良好的抗震能力，横向震动能力可达±31.5mm,而管道不渗不漏，特别适用于高层建筑。

4.抗腐蚀性好。

研究表明，铸铁管件可抵抗高度化学腐蚀.5.密封性能良好。

采用法兰压盖和氯丁烯橡胶等高弹性的楔形圈连接，密封性能良好，允许在±15°范围内摆动而不会产生渗漏。

6.经久耐用。

理论及实践证明，铸铁管及管件经得起时间的考验，使用寿命在100年以上。

7.成本与便利。

W、A形柔性接口铸铁管及管件易于装配和维修,可节省大量时间、人力和物力，为施工创造了极大的便利。

为此,中国国家质量技术监督局于1999年11月1日颁布了GB/T12772-1999《排水用柔性接口铸铁管及管件》的标准，建设部、国家经贸委、质量技术监督局、建材局联合下发的建住房[1999]295号文件特别提出,“自2000年6月1日起,在城镇新建住宅中，推广应用符合《排水用柔性接口铸铁管及管件》标准的柔性接口机制铸铁排水管”.二、工法特点0.所需施工机具和机械少。

1.施工技术培训简单，施工工效高,施工速度快。

2.维修方便，维护费用低.三、适用范围本工法适用于民用及一般工业建筑的室内排水铸铁管道安装工程，工作压力为0。

3—0.8MPa，工作温度不超过150℃.四、施工工艺（一)工艺流程(二）安装准备根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。

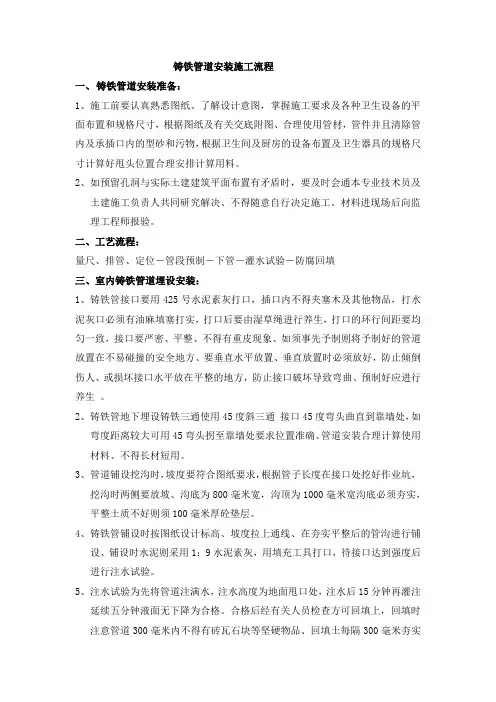

铸铁管道安装施工流程一、铸铁管道安装准备：1、施工前要认真熟悉图纸、了解设计意图，掌握施工要求及各种卫生设备的平面布置和规格尺寸，根据图纸及有关交底附图、合理使用管材，管件并且清除管内及承插口内的型砂和污物，根据卫生间及厨房的设备布置及卫生器具的规格尺寸计算好甩头位置合理安排计算用料。

2、如预留孔洞与实际土建建筑平面布置有矛盾时，要及时会通本专业技术员及土建施工负责人共同研究解决、不得随意自行决定施工。

材料进现场后向监理工程师报验。

二、工艺流程：量尺、排管、定位―管段预制―下管―灌水试验―防腐回填三、室内铸铁管道埋设安装：1、铸铁管接口要用425号水泥素灰打口，插口内不得夹塞木及其他物品，打水泥灰口必须有油麻填塞打实，打口后要由湿草绳进行养生，打口的环行间距要均匀一致，接口要严密、平整、不得有重皮现象、如须事先予制则将予制好的管道放置在不易碰撞的安全地方、要垂直水平放置、垂直放置时必须放好，防止倾倒伤人、或损坏接口水平放在平整的地方，防止接口破坏导致弯曲、预制好应进行养生。

2、铸铁管地下埋设铸铁三通使用45度斜三通接口45度弯头曲直到靠墙处，如弯度距离较大可用45弯头拐至靠墙处要求位置准确、管道安装合理计算使用材料、不得长材短用。

3、管道铺设挖沟时，坡度要符合图纸要求，根据管子长度在接口处挖好作业坑，挖沟时两侧要放坡、沟底为800毫米宽，沟顶为1000毫米宽沟底必须夯实，平整土质不好则须100毫米厚砼垫层。

4、铸铁管铺设时按图纸设计标高、坡度拉上通线、在夯实平整后的管沟进行铺设、铺设时水泥则采用1：9水泥素灰，用填充工具打口，待接口达到强度后进行注水试验。

5、注水试验为先将管道注满水，注水高度为地面甩口处，注水后15分钟再灌注延续五分钟液面无下降为合格。

合格后经有关人员检查方可回填上，回填时注意管道300毫米内不得有砖瓦石块等坚硬物品、回填土每隔300毫米夯实一遍，一层甩口处必须要在注水试验后进行临时封堵、并且覆盖一定厚度松土，管道甩口必须用灰袋纸封闭好，防止杂物掉进管膛。

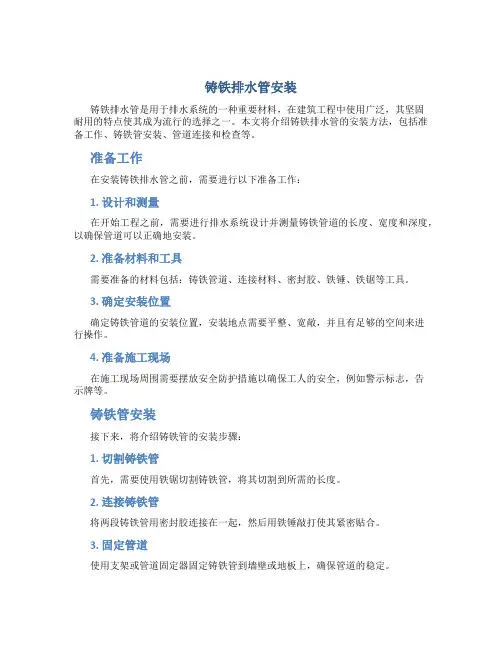

铸铁排水管安装铸铁排水管是用于排水系统的一种重要材料，在建筑工程中使用广泛，其坚固耐用的特点使其成为流行的选择之一。

本文将介绍铸铁排水管的安装方法，包括准备工作、铸铁管安装、管道连接和检查等。

准备工作在安装铸铁排水管之前，需要进行以下准备工作：1. 设计和测量在开始工程之前，需要进行排水系统设计并测量铸铁管道的长度、宽度和深度，以确保管道可以正确地安装。

2. 准备材料和工具需要准备的材料包括：铸铁管道、连接材料、密封胶、铁锤、铁锯等工具。

3. 确定安装位置确定铸铁管道的安装位置，安装地点需要平整、宽敞，并且有足够的空间来进行操作。

4. 准备施工现场在施工现场周围需要摆放安全防护措施以确保工人的安全，例如警示标志，告示牌等。

铸铁管安装接下来，将介绍铸铁管的安装步骤：1. 切割铸铁管首先，需要使用铁锯切割铸铁管，将其切割到所需的长度。

2. 连接铸铁管将两段铸铁管用密封胶连接在一起，然后用铁锤敲打使其紧密贴合。

3. 固定管道使用支架或管道固定器固定铸铁管到墙壁或地板上，确保管道的稳定。

4. 安装防倒塞阀为了防止倒塞，需要在管道中间安装防倒塞阀。

5. 安装喷淋头和排气阀在安装喷淋头之前，需要在管道顶部安装排气阀，确保水能够流动。

6. 安装检查口为了方便以后的维修和检查，需要在管道中间安装检查口。

管道连接和检查铸铁管的安装完成后，需要进行管道连接和检查。

管道连接需要使用法兰连接或锁口连接等方法，确保连接处密封可靠。

检查应该包括水流和气流测试，以确保管道连接正确，没有漏水，没有气泡和堵塞。

此外，还应该对管道进行压力测试，确保其安装质量。

安装铸铁排水管需要进行一系列准备工作，在安装铸铁管时要注意安全问题。

管道连接和检查是安装的最后步骤，这两个步骤非常重要，可以保证管道的密封可靠，避免漏水和堵塞。

只有正确地安装铸铁管道，才能确保建筑物的正常运行和排水系统的正常操作。

铸铁排水管施工方案铸铁排水管是一种常用的排水管道材料，具有耐腐蚀、耐高温等优点，常用于城市的排水系统中。

下面是一份铸铁排水管施工方案，具体如下：一、施工前准备1.1. 按照设计图纸，计算和确定各个管道的尺寸和数量。

1.2. 验收材料，对铸铁管道进行外观检查，确保材料质量符合要求。

1.3. 确定施工的起点和终点，并在现场标注出来。

1.4. 检查施工现场，清理杂物，确保施工环境整洁。

二、施工工序2.1. 埋设管道2.1.1. 按照设计要求进行开挖，挖槽的宽度和深度应符合规范要求。

2.1.2. 在挖槽底部铺设一层砂浆，厚度约为10cm，起到稳定管道的作用。

2.1.3. 将铸铁管道逐段安装在挖槽中，管道与管道之间要留出一定的间隙，以便后续的连接和调整。

2.1.4. 确保管道的水平、垂直和坡度符合设计要求，使用水平仪和测斜仪进行检测和调整。

2.1.5. 在管道口部加固用于连接的铁环，并用螺栓紧固。

2.2. 接口处理2.2.1. 对相邻的管道进行正确的连接处理，使用橡胶环进行密封，确保接口处不漏水。

2.2.2. 对管道的弯头、三通和法兰等部分进行连接处理，确保连接牢固、密封性好。

2.3. 固定管道2.3.1. 在管道安装完成后，使用支架或夹具对其进行固定，确保管道不会晃动或下沉。

2.3.2. 根据管道的长度和直径，确定正确的固定点，保证固定点的数量和间距符合规范要求。

2.4. 检测和试验2.4.1. 完成铸铁管道的安装后，进行整体检查，确保管道的安装质量符合要求。

2.4.2. 进行压力试验，检测管道的密封性和强度，同时查看是否有渗漏现象。

3、施工安全措施3.1. 施工人员必须佩戴安全帽、工作服、防护眼镜等个人防护用具。

3.2. 施工现场必须设置明显的警示标志，并设立警戒线，确保周围人员的安全。

3.3. 使用施工机械时，必须经过专人培训和持证上岗，按规定操作，防止事故发生。

以上是一份铸铁排水管施工方案，仅供参考。

室内铸铁排水管道安装技术交底前言铸铁排水管道是室内排水系统中一项重要的组成部分，安装质量的好坏直接关系到整个排水系统的稳定性和使用寿命。

本文将从管材选择、安装方案和施工过程等方面介绍室内铸铁排水管道的安装技术。

管材选择室内铸铁排水管道主要有灰口铸铁和球墨铸铁两种材质。

灰口铸铁强度高而脆性大，球墨铸铁则具有较好的韧性和耐腐蚀性能。

考虑到室内排水系统在长期使用过程中易受化学物质、水腐蚀等因素影响，建议采用球墨铸铁排水管道。

安装方案铸铁排水管道在室内的安装方式主要有直埋式和架空式两种。

直埋式是将管道埋置在地下或墙面内，适用于排水管道主要穿墙时采用。

而架空式则是将管道置于楼板下方或墙面内，适用于排水管道大量穿墙时采用。

在实际安装中，也可以采用两种方式的组合。

施工过程1. 管材贮存铸铁排水管道在贮存过程中应注意保持干燥。

管道应轻拿轻放，防止挤压变形。

另外，在保管现场应做好潮湿天气的防潮措施，避免管道被雨淋。

2. 断面处理排水管道在进行切割、用槽机倒角等加工过程中应遵守操作规程，保持管道断面整齐、平滑，互相之间平行、垂直。

3. 密封处理在排水管道的接口处要进行密封处理，以保证管道的排水畅通。

主要采用橡胶密封圈或是特殊密封胶等材料进行密封。

夹紧螺母时应注意螺母连接力度，力度过大或过小都会影响密封效果。

4. 固定安装排水管道要与墙体、地面紧密固定，固定件应安装牢固，排水管道应呈一定坡度，在固定管道时还应注意管道的位置和固定点的需求。

室内铸铁排水管道的安装技术是一项重要的水利工程技术，正确的安装方法和技术可以确保室内排水系统的稳定性和安全性。

在实际施工过程中，还需要根据具体情况做出合理的方案和措施，尽可能减小施工过程中的误差和损失，确保施工质量和效率。

技术交底记录表 C2-1编号05-C2-002工程名称 北京印钞厂中水实验楼 交底日期2004年04月16日 施工单位 北京城建四公司 分项工程名称室内排水系统交底提要 排水管道安装相关材料、主要机具、施工工艺和质量标准等审核人1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

技术交底记录编号05-C2-002表C2-1工程名称北京印钞厂中水实验楼交底日期2004年04月16日施工单位北京城建四公司分项工程名称室内排水系统交底提要排水管道安装相关材料、主要机具、施工工艺和质量标准等2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录表 C2-1编号05-C2-002工程名称 北京印钞厂中水实验楼 交底日期2004年04月16日 施工单位 北京城建四公司 分项工程名称室内排水系统排水管道安装相关材料、主要机具、施工工艺和质量标准等审核人管道铺设捻好灰口后，再将立管及本层卫生洁具的排水预留口及地漏，按 设计坐标及轴线位置找好尺寸，接至规定标高，将甩口处做好临时封堵。

室内支管卡架安装时应每两个吊卡安装一个固定卡（固定卡的做法为40X4 角钢加工成工字型卡架用两个膨胀螺栓固定楼板或横梁上， 下方用U 型管 卡把管子固定在工字卡上。

）吊卡距承口间距不小于lOOmn 不大于300mm 末端及水平拐弯处用固定防幌卡。

管道铺设捻好灰口后，再将立管及本层卫生洁具的排水预留口及地漏，按 设计坐标及轴线位置找好尺寸，接至规定标高，将甩口处做好临时封堵。

（六） 污水立管安装：1. 机制排水铸铁管立管作至本层地面距承口上皮不得少于 100mm 甩口立管弯头采用双45°弯头连接，每层甩口必须控制好标高及朝向，立管及三通 甩口必须作好临时封堵。

2. 立管检查口安装距地面高度为1000mm 为便于做灌水试验，宜每层立管上 装立管检查口。

（七） 污水支管安装：1. 每层卫生洁具预留管口，按设计坐标及轴线位置找好尺寸，接至规定标高。

铸铁管道安装施工工艺做法室内排水管道安装：建筑物内部铸铁排水管道安装的施工次序一般是：先做地下管线（即安装排出管），然后安装立管或横支管。

（埋地下部分）铸铁排水管一般采纳承插连接。

排水管的安装铺设原则：先地下、后地上；先大管、后小管；先主管、后支管。

安装准备管道预制（依据施工图纸及技术交底，检查、核对预留孔洞位置和大小尺寸是否正确，将管道坐标、标高位置画线定位。

）排出管安装（1）排出管的埋深取决于室外排水管道标高并符合设计要求，排出管与室外排水管道一般采纳管顶平接，其水流转角不小于90°；若采纳排出管跌水连接且跌落差大于0.3m，其水流转角不受限制。

室外埋设时须保证管道有充足的覆士深度以充足防冻、防压要求。

（2）安装托、吊排出管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊杆尺寸将预制好的管道托、吊坚固，横管支承件间距不大于2m。

（3）托、吊排出管在吊顶内者，在吊顶前需做闭水试验，按隐匿工程项目办理隐检手续。

立管安装排水管通常沿卫生间墙角设置，穿过楼板应预留孔洞。

立管与墙面距离及楼板预留孔洞的尺寸，应按设计要求或有关规定预留。

注意事项：（1）安装立管时，先将管段吊正对准下层承口将管端插入，不可摇动挤入，用力应均匀。

要注意将三通口即甩口方向，对准横管方向。

（2）安装后立刻将立管固定，用不低于楼板标号的细石混凝土堵好立管洞口。

（3）立管承口外侧与饰面的距离应掌控在20—50mm。

在立管上应间隔10m设置一个检查口。

如有乙字管，则在该层乙字管上部设置检查口。

检查口中心距所在地面高度为1m，允许偏差±20mm，并高于该层卫生器具上边缘150mm。

检查口的朝向应便于检修，检查口盖的垫片一般选用厚度不小于3mm的橡胶板。

（4）安装立管时，肯定要注意将三通口的方向对准横管方向，以免在安装时由于三通口的偏斜而影响安装质量。

三通口的高度，应依据横管的长度和坡度来确定。

三通口中和楼板的净距不得小于250mm，但不得大于450mm。

铸铁排水立管安装施工方案1. 引言本文档是针对铸铁排水立管的安装施工方案，将介绍铸铁排水立管的特点和注意事项，并提供详细的安装步骤和注意事项，以保证施工质量和安全。

2. 铸铁排水立管的特点铸铁排水立管具有以下几个特点： - 强度高：铸铁材料具有良好的强度和刚性，能够承受较大的压力和重力负荷； - 耐腐蚀性好：铸铁排水立管具有较好的耐腐蚀性能，能够在潮湿环境下长时间使用而不生锈； - 寿命长：铸铁排水立管的使用寿命较长，一般可达数十年； - 施工方便：铸铁排水立管的连接采用橡胶密封圈，安装方便快捷。

3. 安装准备在进行铸铁排水立管安装之前，需要进行以下准备工作： - 确定施工图纸：根据排水系统设计图纸，确定排水立管的尺寸、位置和布置方式； - 检查材料和工具：检查铸铁排水立管的材料是否齐全，并准备好相关的工具和设备； - 准备施工场地：清理施工现场，确保施工场地干净整洁。

4. 安装步骤4.1 管道预处理在安装铸铁排水立管之前，需要进行以下处理： 1. 清理管道：将排水管道的内部清理干净，确保没有杂物和污垢； 2. 粘贴防腐胶带：在接口部位涂抹防腐胶带，并确保密封良好。

4.2 安装立管支架1.根据施工图纸，确定立管支架的位置和高度；2.使用螺丝将立管支架固定在墙壁上，并确保支架牢固可靠；3.检查立管支架的水平度和垂直度，做必要的调整。

4.3 安装排水立管1.根据施工图纸，确定排水立管的长度和位置；2.在立管的下部涂抹润滑剂，在立管底部放置橡胶密封圈；3.将立管插入排水口，并旋转使其与立管支架对齐；4.使用螺栓将立管固定在立管支架上，并采用正确的力度进行拧紧；5.检查排水立管的位置和水平度，做必要的调整。

4.4 安装排水配件1.根据施工图纸，确定需要安装的排水配件类型和数量；2.涂抹润滑剂，并安装排水配件；3.使用螺栓将排水配件固定到立管上，并采用正确的力度进行拧紧；4.检查排水配件的位置和水平度，做必要的调整。

铸铁管道施工工艺1. 引言铸铁管道是一种常见的管道材料，常用于工业和建筑工程中。

它具有耐腐蚀、高强度、耐高温和耐磨损等优点，因此广泛应用于给水、排水和供暖系统。

本文将介绍铸铁管道的施工工艺，包括材料准备、安装、连接和测试等内容。

2. 材料准备在进行铸铁管道施工之前，需要进行材料准备工作。

首先，确定管道的规格和长度，根据需要计算所需的铸铁管道数量。

然后，检查管道的质量和表面状态，确保其符合施工要求。

此外，还需要准备好其他相关材料和工具，如管道支架、螺栓、垫片、密封胶和焊接设备等。

3. 安装铸铁管道的安装是施工的关键步骤。

首先，根据实际情况确定管道的走向和位置，并标记好安装点。

然后，在安装点附近挖掘出适当大小的沟槽，以容纳管道。

在安装管道之前，应先在支撑点加装支架，确保管道的稳固。

接下来，将铸铁管道逐段放入沟槽中，并使用水平仪进行校正，确保管道的平整。

最后，用土壤填充沟槽，使管道与地面平齐。

4. 连接在铸铁管道施工中，连接是一个重要的环节，直接影响到管道的质量和稳定性。

连接铸铁管道有多种方法，包括橡胶密封、铸铁法兰和焊接等。

选择合适的连接方法取决于具体的应用场景和要求。

橡胶密封是一种常见的连接方式，它使用橡胶密封圈将管道段连接起来，形成紧密的密封。

铸铁法兰则使用法兰和螺栓将管道段连接起来，适用于需要拆卸和维修的情况。

焊接是一种永久性的连接方式，通过高温熔化铸铁材料，将管道段焊接在一起。

5. 测试在完成铸铁管道的安装和连接后，需要进行测试来验证其质量和性能。

常用的测试方法包括水压试验和气压试验。

水压试验是将管道内充满水，并施加一定压力进行检测，以确保管道的密封性和耐压性。

气压试验则是将管道内充满气体，并施加一定压力进行检测，以验证管道的气密性和耐压性。

通过测试可以发现潜在的问题和缺陷，并及时采取措施加以修复，确保管道的安全和可靠运行。

6. 维护铸铁管道施工完成后，需要进行定期的维护和保养工作，以延长其使用寿命和保证正常运行。

铸铁排水管安装施工方案一、施工准备：1、施工原则：施工人员要认真熟悉图纸，按图纸设计要求及施工规范规定施工。

2、材料要求：根据图纸设计要求规定，所有排水管为铸铁管，铸铁法兰连接。

管材、管件、橡胶圈、铸铁法兰的质量应符合产品标准的规定，并有合格证、检测报告及备案证。

材料进场应根据要求进行抽检复试。

二、工程特点：由于采用胶圈和铸铁法兰柔性连接，其抗震性能高，密封性好，允许在15°范围内摆动，不会出现渗漏，而且易于安装，维修方便。

三、管道安装过程：1、管道安装前应熟悉图纸，核对现场实际条件，当发现两者有出入时，应与施工管理人员协商解决。

管道安装的顺序宜逆水流方向从下游向上游安装，即：排出管—立管—支管—卫生器具。

管材和管件在安装前应先清洗，管内不得有泥沙、砂、石及其它杂物。

管材的切割口应清除切口的毛刺，外圆略锉并倒角。

2、法兰接口的操作步骤：管材的切割可使用常用的切割金属的工具，如砂轮机、锯等，切割口应清除毛刺，外圆略倒角。

接口处的管外壁表面擦干净；将铸铁法兰先套在接口一端的管身上；将橡胶圈的一头套在一个接口管的管口上（一般是套在已固定好的管子或管件这一端），并应套入至规定深度；将橡胶圈的另一头向外翻转；将在连接的管件或直管的管口放入翻转的橡胶圈口翻回正常状态；再次校对管道的坡度或垂直或方位，初步用支吊架固定住管道，移动铸铁法兰套在橡胶圈外，用专用套筒拧紧法兰上的固紧螺栓，接口就完成。

但应随即将支吊架上的螺栓拧紧，使管道牢固地定住。

管道坡度要个按照图纸坡度要求施工。

3、管道支吊架的设置立管支吊架的设置立管的固定支架之间的间距宜为3m左右；支架设置应位于直管段上，支架宜靠近管道接口；2个接口之间的管段上至少有1个支（吊）架；立管底部的弯头或三通应设支吊架；每一条长度为3m的横管只需一个支吊架来固定，支吊点应靠近管道接口，与接口中点的距离应小于450mm。

4、横管支吊架的设置及同层排水横管的固定横管在平面上转弯时，应在弯头中心增设支吊架；横管必须固定牢固，使管道平直和坡度准确；同层排水用砖砌筑砖蹲，将横管两侧及上侧包住，砖蹲设置在管三通及接头部位，最大间距为1500mm。

一、编制依据1. 《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022. 《建筑给水排水设计规范》GB50015-20033. 《给水排水管道工程施工及验收规范》GB50268-20084. 《建筑管道工程施工及验收规范》GB50242-2002二、工程概况本工程为某住宅小区给水排水管道安装工程，管道材质为铸铁管，管道直径DN100-DN300，全长约2000米。

管道敷设方式为地下敷设，地面以上部分采用架空敷设。

三、施工工艺1. 施工准备（1）施工前，对施工现场进行清理，确保场地平整、干净。

（2）检查管道、管件、阀门等材料是否符合设计要求，并做好标记。

（3）根据设计图纸，核对管道走向、标高、坡度等参数。

2. 管道安装（1）管道铺设：按照设计图纸要求，先将管道按照走向铺设好，确保管道平直、坡度符合要求。

（2）管件安装：根据管道走向，安装相应的管件，如弯头、三通、四通、异径管等。

安装时，注意管件接口的严密性，防止漏水。

（3）阀门安装：安装阀门时，注意阀门的启闭方向，确保阀门开启灵活、无卡涩现象。

3. 管道连接（1）承插式连接：将管道插入管件承口，确保管道与管件紧密连接，接口处涂抹密封胶。

（2）法兰连接：先将法兰安装在管道上，然后对齐法兰面，拧紧螺栓，确保连接牢固。

4. 管道检查（1）检查管道安装质量，确保管道平直、坡度符合要求。

（2）检查管件连接质量，确保接口严密，无漏水现象。

（3）检查阀门启闭是否灵活，无卡涩现象。

四、安全措施1. 施工人员应佩戴安全帽、手套、防护眼镜等安全防护用品。

2. 高空作业时，必须系好安全带，确保施工安全。

3. 施工现场应设置警示标志，提醒过往行人注意安全。

4. 严禁酒后施工，确保施工质量。

五、施工进度安排1. 施工准备：3天2. 管道安装：10天3. 管道连接：5天4. 管道检查：2天5. 竣工验收：2天总计：22天六、质量保证措施1. 严格按照设计图纸和施工规范进行施工。

铸铁排水管安装施工方案及工艺方法1. 引言本文档旨在提供一份详细的铸铁排水管安装施工方案及工艺方法，以确保施工过程的顺利进行和最终的工程质量。

2. 施工前准备在进行铸铁排水管安装之前，需要进行以下准备工作：- 确定安装位置：根据设计图纸和设计要求，确定铸铁排水管的安装位置。

- 采购材料：根据设计要求，采购符合标准的铸铁排水管及相关附件。

- 检查施工工具：确保施工所需的工具准备充足，并进行必要的维护和检查。

3. 施工流程根据铸铁排水管的特点和工艺要求，施工过程可分为以下几个步骤：3.1 排水管道布置根据设计要求，合理布置排水管道的走向和高度。

确保管道排列整齐，并采取必要的支撑措施以保证排水管道的稳定性和安全性。

3.2 管道切割和接口处理根据实际情况，使用适当的工具对铸铁排水管进行切割和修整。

切割后的管口应平整、垂直，并清除切割产生的毛刺和灰尘。

确保管道的接口清洁，并进行防锈处理以提高接口的密封性。

3.3 管道安装按照设计要求和施工图纸，将准备好的铸铁排水管逐段安装到指定位置。

使用合适的连接方式，如橡胶密封圈连接、铸铁法兰连接等，确保管道连接牢固、密封可靠。

3.4 防腐处理为了提高铸铁排水管的耐腐蚀性能，可以对管道外表面进行防腐处理。

常用的防腐方法有涂覆防腐漆、喷涂防腐剂等。

根据设计要求，选择合适的防腐材料和处理方式。

3.5 系统测试和验收完成排水管道的安装后，进行系统的测试和验收工作。

确保排水管道的正常运行，包括排水畅通、防水性能等。

执行相关检测标准和要求，并对测试结果进行记录和报告。

4. 安全注意事项在整个施工过程中，需要重视以下安全注意事项：- 确保施工人员佩戴合适的个人防护装备，包括安全帽、防护眼镜、手套等。

- 遵守相关安全操作规程和规范，确保施工现场的安全性。

- 制定合理的施工计划，避免与其他工程作业产生冲突和危险。

5. 总结本文档提供了一份铸铁排水管安装施工方案及工艺方法，包括施工前准备、施工流程、安全注意事项等内容。
