色散补偿技术的最新进展

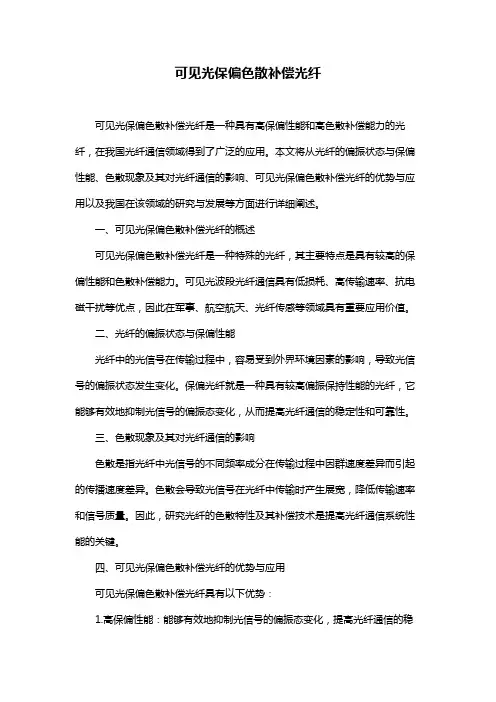

可见光保偏色散补偿光纤可见光保偏色散补偿光纤是一种具有高保偏性能和高色散补偿能力的光纤，在我国光纤通信领域得到了广泛的应用。

本文将从光纤的偏振状态与保偏性能、色散现象及其对光纤通信的影响、可见光保偏色散补偿光纤的优势与应用以及我国在该领域的研究与发展等方面进行详细阐述。

一、可见光保偏色散补偿光纤的概述可见光保偏色散补偿光纤是一种特殊的光纤，其主要特点是具有较高的保偏性能和色散补偿能力。

可见光波段光纤通信具有低损耗、高传输速率、抗电磁干扰等优点，因此在军事、航空航天、光纤传感等领域具有重要应用价值。

二、光纤的偏振状态与保偏性能光纤中的光信号在传输过程中，容易受到外界环境因素的影响，导致光信号的偏振状态发生变化。

保偏光纤就是一种具有较高偏振保持性能的光纤，它能够有效地抑制光信号的偏振态变化，从而提高光纤通信的稳定性和可靠性。

三、色散现象及其对光纤通信的影响色散是指光纤中光信号的不同频率成分在传输过程中因群速度差异而引起的传播速度差异。

色散会导致光信号在光纤中传输时产生展宽，降低传输速率和信号质量。

因此，研究光纤的色散特性及其补偿技术是提高光纤通信系统性能的关键。

四、可见光保偏色散补偿光纤的优势与应用可见光保偏色散补偿光纤具有以下优势：1.高保偏性能：能够有效地抑制光信号的偏振态变化，提高光纤通信的稳定性。

2.高色散补偿能力：通过对光纤的材料、结构等进行优化设计，降低色散对光纤通信性能的影响。

3.宽波段应用：可见光波段光纤通信具有较高的传输速率和大带宽，适用于多种应用场景。

可见光保偏色散补偿光纤在我国光纤通信领域得到了广泛应用，如军事通信、光纤传感、航空航天等。

五、我国在该领域的研究与发展近年来，我国在可见光保偏色散补偿光纤领域取得了显著的研究成果。

在材料、结构、制备工艺等方面进行了大量创新，不断提高光纤的保偏性能和色散补偿能力。

此外，我国还积极推动可见光保偏色散补偿光纤在实际应用中的普及，为我国光纤通信事业的发展做出了重要贡献。

光学系统中的色散补偿技术研究光学系统中，色散是一种常见的现象，它指不同频率的光在传播过程中，由于介质折射率引起的相位差异，导致波的形态变化。

色散会导致光束的扩散和色散，严重影响传输质量和信号传输距离。

因此，色散补偿技术成为了光学系统研究领域中一个热门话题。

一、色散问题的发生原理光的波长范围较为广泛，因而一串光波分为几个频率组。

在光线穿过介质时，不同频率的组成成分其在材料中传播的光程可不同，进而部分波会在穿过材料时受到更多或更少的相位移。

这样就会导致光的波形变形而出现色散现象。

而在光学系统中，光线的路径在不同环节中会经过许多介质，色散现象的累积作杂化解更为困难。

二、色散补偿技术的发展历程在过去的几十年中，光学系统依赖于发光二极管不同频率的发光器件中的发射点来解决这一问题，但其复杂性以及成本高昂等问题导致这种方法并不能得到广泛应用。

随着新光技术的出现，如电子学、通讯技术和光学材料的不断进展，色散补偿技术也得到了发展。

目前，色散补偿技术的研究重点是解决在光学系统中色散效应的问题。

色散补偿技术主要有以下几个：1. 光纤同轴干涉法在解决色散问题时，需要一种可靠的方法，来测量出不同波长下两个光波差异距离。

光纤同轴干涉法就是这种方法之一。

其原理是光信号通过一个长度为几毫米的光纤将信号发送到比较设备，利用不同波长下光线的色散特性测量出差异距离。

该技术无需外部控制元件和整个系统的智能控制单元，安装简便、使用方便、精度高、成本低。

2. 光纤单模脉冲压缩光纤单模脉冲压缩是一种实现色散补偿的技术，它利用光纤的色散效应压缩脉冲宽度，从而实现色散抑制。

该技术适用于无线电通信、雷达、太阳系探测、光学中继和微波光电子、激光制造等领域。

其优点是可以在光纤传输系统和光学通讯中使用，具有简单可行的可靠性高的特点。

同时，光纤单模脉冲压缩技术性能稳定，可以在实际应用中进行量化测试。

3. 非线性自相位调控技术非线性自相位调控技术是一种有效的色散补偿技术，它通过非线性波段之间的相交作用，在功率调节下实现对光信号的色散补偿。

色散是光纤的一种重要的光学特性，它引起光脉冲的展宽，严重限制了光纤的传输容量。

对于在长途干线上实际使用的单模光纤，起主要作用的是色度色散，在高速传输时偏振模色散也是不可忽视的因素。

随着脉冲在光纤中传输，脉冲的宽度被展宽，劣化的程度随数据速率的平方增大，决定了电中继器之间的距离。

色散补偿是单纯地采用各种手段减小系统最终的残余色散，而色散管理除了考虑色散补偿外，同时还要考虑光纤非线性的影响，即使系统具有较大的本地色散和较小的残余色散。

这是因为光纤非线性的抑制和完全色散补偿是存在矛盾的，例如当光纤具有很低的色散时，则互相位调制和四波混频等非线性的危害就比较严重。

简单的色散补偿只考虑一阶色散补偿，但一阶色散补偿只能补偿零色散波长处附近的几个波长的色散，而对于长距离传输和高速率传输系统则需要考虑高阶色散补偿，即对色散斜率的补偿。

常用的色散补偿器件包括单模和光纤布拉格光栅。

单模色散补偿光纤DCF 是当前使用最广泛、技术最成熟的器件。

它具有特殊设计的折射率分布，因此具有较大的波导色散（表现为负色散），能和具有正色散的G .652、G .655光纤适配，完成色散补偿的功能。

但是DCF 的色散斜率偏小，不能完全补偿单模传输光纤的色散斜率，必要时需要对部分信道进行单独的色散补偿，另外，DCF 的有效面积小，非线性阈值功率低、光纤损耗大，所以在色散管理中需要综合考虑。

为了克服单模色散补偿光纤的缺点，高阶模色散补偿光纤（HOM-DCF ）被开发出来，它的优点是具有较大的负色散，较大的有效面积较大的相对色散斜率，从而能匹配各种NZDSF 。

其缺点是需要分立的模式转换器，既增加了成本又增加了插损，还会引入不同模式之间的多径干涉噪声（应该限制在-40dB 以下）。

高阶模色散补偿光纤的可靠性和实用性还有待进一步的研究，和单模DCF 一样，HOM-DCF 的色散补偿量不可以调节，限制了使用的灵活性。

光纤布拉格光栅的工作原理是利用啁啾光栅对不同波长信号的反射点不同，改变了信号的差分群时延，从而完成色散补偿的功能。

光学相干层析成像随深度变化的色散补偿方法光学相干层析成像（opticalcoherencetomography，OCT）是一种基于多普勒散射的微细成像技术，可用于非破坏性检测物质或器官的结构和表面生物学变化。

由于OCT具有准确的分辨率、高信噪比和快速检测时间，因此在许多医学应用中得到广泛应用，尤其是在神经外科领域。

然而，随着检测深度的增加，OCT图像中出现的高频噪声也会增加，这将限制其应用。

因此，随着深度的增加，OCT图像中出现的噪声也增加，需要色散补偿来减少噪声干扰。

色散补偿是一种常用的图像处理方法，用于减少图像中出现的噪声。

传统的色散补偿方法主要用于改善传感器自身的静态噪声，但随着深度的增加，其对高频噪声的补偿效果不够好，因此需要新的色散补偿技术来改善高频噪声的补偿程度。

有许多方法可以实现色散补偿，其中最重要的是用重建全像的方法来消除噪声影响。

重建全像的方法是一种多尺度滤波技术，可以将系统噪声分解为不同尺度的噪声，以便进行色散补偿。

重建全像滤波器包括一个基本滤波器和一系列需要重新组合的高级滤波器。

可以根据需要设计这些滤波器，使它们能够适应不同的深度范围，从而有效地减少多普勒散射噪声干扰。

基于此，为了有效地减少OCT图像中出现的高频噪声，可以使用色散补偿技术来减少噪声对图像的影响。

在色散补偿技术的应用中，重建全像的方法具有重要的意义，它可以有效地消除不同深度范围内的多普勒散射噪声干扰。

同时，还可以使用其他方法来改善OCT图像的色散补偿效果，如重建块滤波器、重建梯度滤波器和稀疏表示滤波器等。

因此，调查和研究光学相干层析成像随深度变化的色散补偿方法，有助于减少图像中出现的噪声，提高OCT图像的质量。

该研究将有助于研究OCT应用的发展，为诊断和治疗提供更高的准确度和灵敏度，为临床实践服务。

综上所述，随着OCT检测深度的增加，其图像中出现的高频噪声也会随之增加，从而限制OCT的应用。

为此，可以使用色散补偿技术来有效地减少噪声，重建全像滤波器可以消除不同深度范围内的多普勒散射噪声，还可以使用其他的技术来改善OCT图像的色散补偿效果，从而提高OCT图像的质量，为医疗诊断和治疗提供更准确的结论。

色散补偿技术研究
色散补偿技术是一种光通信中常用的技术，主要用于抵消由于光信号在传输过程中产生的色散效应。

色散是指不同波长的光信号在传输过程中以不同的速度传播，导致信号在时间上发生扩展和形状上发生畸变。

这种畸变会影响光信号的质量和传输距离，因此需要采取相应的色散补偿技术来解决这个问题。

色散补偿技术主要通过在光纤通信系统中引入相应的色散补偿模块来实现。

其中最常用的方法是利用时域上的色散补偿技术，主要包括预色散补偿和后向色散补偿两种。

预色散补偿是指在信号发射前对信号进行处理，使其在传输过程中的色散效应得到抵消。

这种方法主要通过在发射端引入色散补偿器，根据信号的波长、速度和传输距离来选择相应的补偿参数，使得信号在传输过程中能够实现完全的色散补偿。

预色散补偿技术能够有效地抑制系统中的色散效应，提高信号的传输质量和传输距离。

除了时域上的色散补偿技术之外，还有一些频域上的色散补偿技术被广泛应用于光通信系统中。

这些技术主要通过引入特殊的光纤结构来改变光信号在频域上的传播特性，使得不同波长的光信号在光纤中传播的速度一致，从而实现色散的补偿。

频域上的色散补偿技术具有结构简单、补偿效果好等优点，被广泛应用于光纤通信系统和光网络中。

色散补偿技术是一种重要的光通信技术，能够有效地改善光信号的传输质量和传输距离。

目前，随着光纤通信技术的不断发展，对色散补偿技术的研究也越来越深入，各种新的色散补偿方法和技术不断涌现，将进一步提高光通信系统的性能和可靠性。

可见光保偏色散补偿光纤摘要：一、引言二、可见光保偏色散补偿光纤的定义与特性三、可见光保偏色散补偿光纤的应用领域四、可见光保偏色散补偿光纤的发展趋势与前景五、结论正文：一、引言随着光纤通信技术的飞速发展，对于光纤的性能要求越来越高。

在光纤通信系统中，色散是影响系统性能的主要因素之一。

为了提高光纤通信系统的性能，人们研究出了可见光保偏色散补偿光纤。

二、可见光保偏色散补偿光纤的定义与特性可见光保偏色散补偿光纤，简称DCF（Dispersion Compensating Fiber），是一种具有大负色散特性的单模光纤。

它主要针对现有的G652 标准单模光纤而设计，以补偿光纤通信系统中的色散失真。

这种光纤在1550nm 波长附近具有较大的负色散值，能够有效地补偿常规单模光纤的色散效应，从而提高光纤通信系统的性能。

三、可见光保偏色散补偿光纤的应用领域可见光保偏色散补偿光纤广泛应用于光纤通信系统、光网络和光传输设备等领域。

它可以提高光信号的传输质量和传输距离，从而改善光纤通信系统的性能。

此外，可见光保偏色散补偿光纤还具有较低的信号衰减和较小的色散斜率，有助于进一步优化光纤通信系统的性能。

四、可见光保偏色散补偿光纤的发展趋势与前景随着光纤通信技术的不断发展，对可见光保偏色散补偿光纤的需求越来越大。

未来，可见光保偏色散补偿光纤将朝着更宽的波段范围、更高的负色散值和更低的信号衰减等方向发展，以满足光纤通信系统更高的性能要求。

同时，新型光纤材料和制造工艺的研究也将为可见光保偏色散补偿光纤的发展提供新的技术支持。

五、结论可见光保偏色散补偿光纤作为一种具有大负色散特性的单模光纤，对于提高光纤通信系统的性能具有重要意义。

光纤通信系统中色散补偿技术————————————————————————————————作者：————————————————————————————————日期：2光纤通信系统中色散补偿技术蒋玉兰(浙江华达集团富阳，31 1400)【摘要】本文叙述了光通信系统中一个重要的参数—色散，以及G65光纤通信系统的色散补偿技术。

文章还详细说明了各种补偿技术原理，并比较其优缺点。

最后强调说明色散补偿就是用来补偿光纤线路色散和非线性失真的技术。

1概述光纤通信的发展方向是高速率、大容量。

它从PDH 8 Mb/s, 34Mb/s,140Mb/s, 565Mb/s 发展到SDH 155Mb/s，622Mb/s，2.5Gb/s，10Gb/s。

现在又进展为波分复用WDM、密集型波分复用DWDM。

同时，光纤的结构从G652、G653、G654，发展到G655，以及G652C 类。

光纤的技术指标很多，其中色散是其主要的技术指标之一。

色散就是指不同颜色(不同频率)的光在光纤中传输时，由于具有不同的传播速度而相互分离。

单模光纤主要色散是群时延色散，即波导色散和材料色散。

这些色散都会导致光脉冲展宽，导致信号传输时的畸变和接收误码率的增大。

对于新建工程新敷设高速率或WDM光缆线路，可以采用非零色散位移光纤（NZ-DCF），ITU一T将这种光纤定名为G655。

G655光纤在1 550 nm处有非零色散，但数值很小（0.1~10.0pb/nm·km）。

其色散值可以是正，也可以是负。

若采用色散管理技术，可以在很长距离上消除色散的积累。

同时，对WDM系统的四波混频现象也可压得很低，有利于抑制非线性效应的影响。

自从光纤通信商用开始，至今20余年，国内外已大量敷设了常规单模光纤(G652)的光缆，这类光缆工作在1550nm波段时，有18ps/nm·km的色散，成为影响中继距离的主要因素。

所以，对高速率长距离的系统必须要考虑色散补偿问题。

群速度色散补偿技术研究进展摘 要色散（GVD ），是由于光纤中所传送信号的不同频率成分或不同模式成分的群速度不同，而引起传输信号畸变的一种物理现象。

其包括相速度色散和群速度色散，相速度色散是色散的一阶效应，而群速度色散是色散的二阶效应。

在高速大容量的光纤通信中，由于光纤介质表现出群速度色散，光脉冲包络的形状会发生变化，群速度色散会引起传输波形的展宽，波形的畸变，限制了通信容量，导致误码率的增大。

如何解决由群速度色散引起的传输波形的展宽，使波形主瓣宽度更集中，提高传输系统的性能，便成了当下急需应对的问题。

本文着重讨论了现有群速度色散补偿技术的优特点及研究进展。

关键词：色散，群速度，补偿技术1.引言 色散是光纤的重要指标之一,它是由于光纤中所传送信号的不同频率成分或不同模式成分的群速度不同，而引起传输信号畸变的一种物理现象。

由于光纤的色散,使输入脉冲在传输过程中畸变展宽,产生码间干扰,增加误码率,所以,色散限制了光纤的传输容量和传输距离。

随着光纤通信传输系统的快速发展，色散及其斜率的管理越来越重要。

成熟的色散补偿技术不断推出新的功能，新的色散补偿技术不断涌现。

纵观日前国际上的色散补偿技术，可以得出色散补偿技术的发展趋势，本文着重介绍了当前的几种主流的色散补偿技术：(1) 色散补偿光纤(DCF) (2)啁啾光纤光栅（FBG ）(3)电子色散补偿技术（EDC ）。

2.群速度色散引起的脉冲展宽在不考虑非线性效应的条件下,脉冲在单模光纤中传输的基本方程为式中，A 为光信号的缓变振幅；z 为传输距离；T 为时间；β2为群速度色散( GVD)或称二阶色散系数，它是脉冲展宽的主要因素；β3为高阶色散(又称三阶色散)系数。

与二阶色散相比，三阶色散对脉冲的影响通常较小。

为进一步研究其展宽变化，定义时间1/t T z v T β=-=- (2) 代入（1）式可得：22122A i A i aA z t ∂∂=-+∂∂ (3) 利用一下定义的归一化振幅方程：(,)(,)2a A z t U z t ⎧⎫=⎨⎬⎩⎭（4） 式中P0为入射光脉冲的峰值功率。

色散补偿技术在铁路有线电视中的应用研究摘要：长距离传输是铁路系统有线电视的传输通道的特点和无法改变的事实，铁路系统自有的catv是铁路企业一直期盼的有线电视网络发展的方向，也是利用铁路既有传输网络，节约资源的最佳方案。

本文以某铁路线有线电视网络为实际设计和操作平台，提出了一整套网络升级改造方案和传输功能的实现方法，通过对色散补偿位置的计算，依靠色散补偿技术，利用铁路系统自有的长距离光传输网络搭建铁路catv网络。

关键词:有线电视，色散补偿技术，光纤，铁路中图分类号：tn943.6文献标识码： a 文章编号：前言铁路系统是一个独立的系统，它有专用的光纤传输网络，利用它既有的传输网络搭建catv光缆传输网具有无可比拟的优越性，铁路系统利用自有的传输网络建设有线电视传输网，既有利于节约社会资源，又盘活了铁路企业自身的资源，是一件双赢的好事。

但是铁路由于其自身的特点决定了其直线型的光纤传输模式，随着距离中心站距离的延长，光信号损耗增大，光缆色散影响严重，不能满足有线电视用户对于高性能、多业务网络的需求。

如不加入色散补偿技术模拟信号严重劣化，用户无法正常收看电视节目。

必须进行色散补偿。

基于色散补偿技术的光传输网络模型由于铁路线传输系统具有线性建设的独特性，因此要利用其光传输网搭建catv的光传输网，不可避免的会遭遇色散问题。

本章先是从多个方面研究了色散补偿技术在1550nm 有线电视网络长距离传输的应用，在实验室建立了对有线电视传输网络的色散补偿模型，并应用有线电视专用色散补偿器在实验室模型中经过反复试验实现了59个pal/d频道320km（某铁路线远端站距离中心机房的距离）的传输。

根据我们色散补偿技术研究的成果，及实际某铁路线中心机房至东侧最远端车站的实际距离，我们在实验室完成了色散补偿320公里的传输系统，实际传输了59个ud频道。

系统设置如下图所示。

图1 320km 1550nm超长距离catv模拟传输系统图1中光可调衰减器是为了调整光功率，用来保证进入光纤的光功率不能够超过sbs值，色散补偿器上面的dcm之后的数字表示补偿的光纤公里数。
