网络工程设计与系统集成第三版课程设计一、项目概述网络工程设计与系统集成是计算机网络与通信专业的核心课程之一，旨在让学生了解和掌握网络架构设计和系统集成的基础理论和方法。
本次课程设计围绕网络工程设计与系统集成的核心内容，实现一个具有一定规模和复杂度的网络系统，包括网络基础设施搭建、系统集成、安全优化等方面的内容。
二、项目需求1. 系统架构•设计和实现一个具有一定规模和复杂度的网络系统；•确定系统整体结构和组成模块，包括硬件、网络架构和系统配置等；•搭建基础设施，包括传输网络、数据中心和存储系统等；•确定系统的性能和容量需求，保证系统能够承受高负荷的同时，满足用户需求。
2. 系统集成•完成系统架构之后，进行系统集成工作；•集成各个模块，确保系统的正常运行；•完成系统运行环境的配置和管理。
3. 安全优化•对系统进行全面的安全评估，确定系统存在的安全隐患；•提供相应的安全措施，保证系统的安全性；•通过加密、认证和授权等手段，确保系统的完整性、保密性和可用性。
三、项目实现本次课程设计将采用以下技术和工具：•网络设备：路由器、交换机、防火墙等；•虚拟化技术：VMware虚拟机、KVM虚拟机等；•操作系统：Ubuntu、CentOS等；•系统集成工具：Ansible、Puppet等。
下面是项目具体实现步骤：1. 系统架构设计•根据系统需求，设计系统整体结构和组成模块；•搭建基础设施，包括传输网络、数据中心和存储系统等；•确认系统的性能和容量需求，保证系统能够承受高负荷的同时，满足用户需求。
2. 系统集成•完成系统架构之后，进行系统集成工作；•集成各个模块，确保系统的正常运行；•完成系统运行环境的配置和管理。
3. 安全评估和措施•对系统进行全面的安全评估，确定系统存在的安全隐患；•收集有效的安全措施，保证系统的安全性；•通过加密、认证和授权等手段，确保系统的完整性、保密性和可用性。
四、项目收益本次课程设计的收益包括：•让学生了解和掌握网络工程设计和系统集成的方法和技能；•提高学生的系统设计和系统集成能力；•提高学生的网络架构设计和安全优化能力。
《网络工程》课程方案设计任务书一、课程设计的目的网络工程方案设计是专业实践环节之一，是学习完《网络工程》课程后进行的一次全面的综合训练。
其目的让学生掌握组建计算机网络的基本技术，特别是网络规划与设计、综合布线规划与设计、网络产品选型与报价等等，提高学生的综合应用能力。
通过设计一个完整的校园网络或企业网络，使学生掌握网络分析、网络设计、网络施工、网络测试方面的基本工程分析技能，学会网络工程方案书或工程标书的书写规范，培养学生综合运用计算机网络技术、组网技术、网络综合布线技术、网络管理技术、网络安全技术等方面的知识解决企业网络信息系统的构建的基本能力。
二、课程设计任务1.课题一：以一栋或几栋楼宇（可以是教学楼、实验楼、公寓楼、图书馆、办公楼等等）为例进行计算机网络规划与设计。
内容包括需求分析，网络结构设计（含拓扑图），网络布线设计（含布线图），网络设备选型，投资概算等。
要求根据设计内容，按学校统一的课程设计规范撰写一份设计说明书。
2．课题二：以一个组织（可以是公司或企业、学校、政府部门或机关等等）为例进行计算机网络规划与设计。
内容包括需求分析，网络结构设计（含拓扑图），网络布线设计（含布线图），网络设备选型，投资概算等。
要求根据设计内容，按学校统一的课程设计规范撰写一份设计说明书。
以上两题可任选其一，每人的设计内容不能雷同。
三、设计时间设计总时间1周（5个工作日,第17周或18周）四、方案设计说明书撰写规范1、撰写设计说明书1份 (不少于6000字)。
设计说明书须每人一份，独立完成。
2、方案设计说明书应包括封面、目录、摘要、正文、参考文献(资料)等内容，以及附图或附件等材料。
正文包括需求分析、网络结构设计（含拓扑图）、网络布线设计（含布线图）、网络设备选型、投资概算、结束语或总结等。
3、题目字体用小三，黑体，正文字体用五号字，宋体，小标题用四号及小四，宋体。
五、资料提交本周设计结束后请将方案设计说明书及所有引用资料打包保存到以自己“班级+学号后两位+姓名”命名的文件中，并发至379073336@邮箱。
网络工程设计与系统集成第三版课程设计一、设计背景网络工程设计与系统集成（Network Engineering and System Integration）已成为当代计算机信息领域的重要课程之一。
由于我国信息化实施的深入推进，信息化建设在国家经济发展中扮演着重要的角色。
网络工程设计与系统集成是培养信息化人才、促进我国信息产业发展和推进产业升级的重要课程。
因此，为了提高学生的网络工程设计与系统集成能力，培养具有创新精神的实用型工程师，本课程作为计算机信息领域必修课程之一，每年都会进行一次课程设计活动。
二、设计目的和任务1. 设计目的全面提高学生的网络工程设计能力，提高课程的实用性和针对性，将能力培养和实际应用相结合。
2. 设计任务（1）需求分析在设计中，请结合实际生产中的需求，阐述项目的目标、背景、功能模块等，并详细设计出项目的流程图。
（2）选题确定确定一项适合当前学生能力的网络工程设计与系统集成主题。
（3）设计方案根据需求分析和选题确定，设计出相应的网络工程设计方案。
（4）系统实现根据设计方案，完成网络工程设计与系统集成的对应实现，并进行功能测试。
（5）撰写设计报告编写网络工程设计与系统集成相关的技术文档，包括设计报告、测试报告等，说明设计的目的、方案、实现过程以及系统测试结果。
三、设计内容和方法1. 设计内容•编程技术：学员要求掌握MVC架构编写，要求达到十年工作经验水平。
•设计要求：完成一个网络工程项目，包括需求分析与设计、系统开发、系统测试和编写项目报告等环节。
•设计规模：参与设项目，拥有良好的英文技术阅读能力。
•设计时间：2018年12月至 2019年5月•设计分工：小组、个人或者异地协作2. 设计方法设计方法主要采用以下几个步骤：•熟悉课程内容及对应的相关技术。
•搜集相关的参考文献，学习相关技术的优缺点，挖掘出设计的可行性。
•根据需求分析和选题确定，设计出相应的网络工程设计方案。
•根据设计方案，完成网络工程设计与系统集成的对应实现，并进行功能测试。

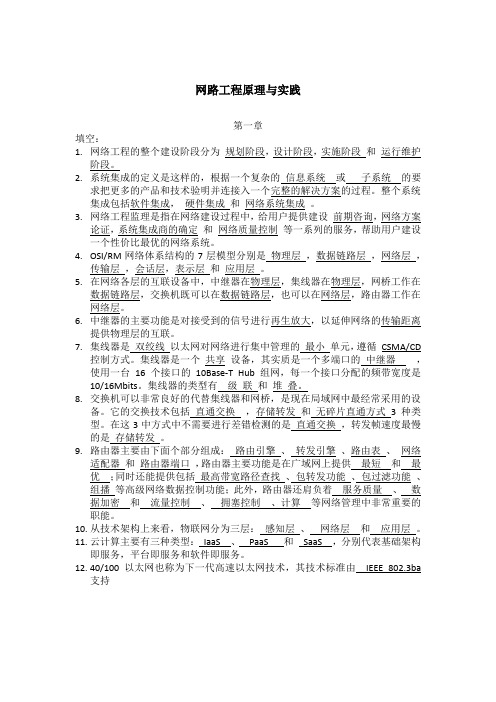

网路工程原理与实践第一章填空：1.网络工程的整个建设阶段分为规划阶段，设计阶段，实施阶段和运行维护阶段。
2.系统集成的定义是这样的，根据一个复杂的信息系统或子系统的要求把更多的产品和技术验明并连接入一个完整的解决方案的过程。
整个系统集成包括软件集成，硬件集成和网络系统集成。
3.网络工程监理是指在网络建设过程中，给用户提供建设前期咨询，网络方案论证，系统集成商的确定和网络质量控制等一系列的服务，帮助用户建设一个性价比最优的网络系统。
4.OSI/RM网络体系结构的7层模型分别是物理层，数据链路层，网络层，传输层，会话层，表示层和应用层。
5.在网络各层的互联设备中，中继器在物理层，集线器在物理层，网桥工作在数据链路层，交换机既可以在数据链路层，也可以在网络层，路由器工作在网络层。
6.中继器的主要功能是对接受到的信号进行再生放大，以延伸网络的传输距离提供物理层的互联。
7.集线器是双绞线以太网对网络进行集中管理的最小单元，遵循CSMA/CD控制方式。
集线器是一个共享设备，其实质是一个多端口的中继器，使用一台16个接口的10Base-T Hub组网，每一个接口分配的频带宽度是10/16Mbits。
集线器的类型有级联和堆叠。
8.交换机可以非常良好的代替集线器和网桥，是现在局域网中最经常采用的设备。
它的交换技术包括直通交换，存储转发和无碎片直通方式3种类型。
在这3中方式中不需要进行差错检测的是直通交换，转发帧速度最慢的是存储转发。
9.路由器主要由下面个部分组成：路由引擎、转发引擎、路由表、网络适配器和路由器端口，路由器主要功能是在广域网上提供最短和最优；同时还能提供包括最高带宽路径查找、包转发功能、包过滤功能、组播等高级网络数据控制功能；此外，路由器还肩负着服务质量、数据加密和流量控制、拥塞控制、计算等网络管理中非常重要的职能。
10.从技术架构上来看，物联网分为三层：感知层、网络层和应用层。
11.云计算主要有三种类型：IaaS 、PaaS 和SaaS ，分别代表基础架构即服务，平台即服务和软件即服务。

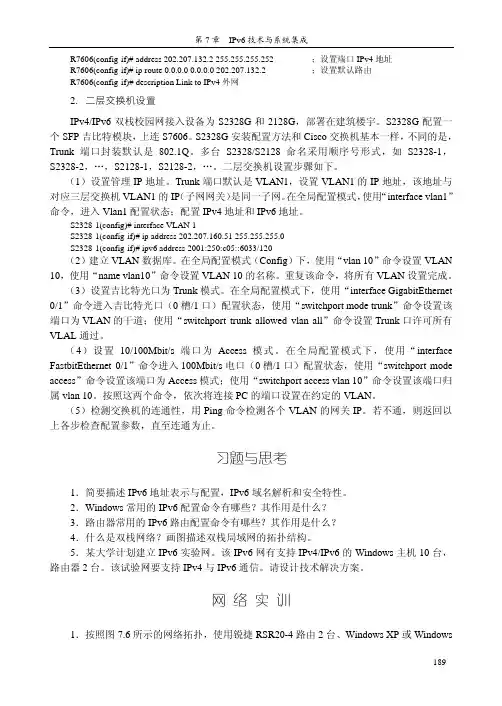

第7章IPv6技术与系统集成R7606(config-if)# address 202.207.132.2 255.255.255.252 ；设置端口IPv4地址R7606(config-if)# ip route 0.0.0.0 0.0.0.0 202.207.132.2 ；设置默认路由R7606(config-if)# description Link to IPv4外网2．二层交换机设置IPv4/IPv6双栈校园网接入设备为S2328G和2128G，部署在建筑楼宇。
S2328G配置一个SFP吉比特模块，上连S7606。
S2328G安装配置方法和Cisco交换机基本一样，不同的是，Trunk端口封装默认是802.1Q。
多台S2328/S2128命名采用顺序号形式，如S2328-1，S2328-2，…，S2128-1，S2128-2，…。
二层交换机设置步骤如下。
（1）设置管理IP地址。
Trunk端口默认是VLAN1，设置VLAN1的IP地址，该地址与对应三层交换机VLAN1的IP（子网网关）是同一子网。
在全局配置模式，使用“interface vlan1”命令，进入Vlan1配置状态；配置IPv4地址和IPv6地址。
S2328-1(config)# interface VLAN 1S2328-1(config-if)# ip address 202.207.160.51 255.255.255.0S2328-1(config-if)# ipv6 address 2001:250:c05::6033/120（2）建立VLAN数据库。
在全局配置模式（Config）下，使用“vlan 10”命令设置VLAN 10，使用“name vlan10”命令设置VLAN 10的名称。
重复该命令，将所有VLAN设置完成。
（3）设置吉比特光口为Trunk模式。
在全局配置模式下，使用“interface GigabitEthernet 0/1”命令进入吉比特光口（0槽/1口）配置状态，使用“switchport mode trunk”命令设置该端口为VLAN的干道；使用“switchport trunk allowed vlan all”命令设置Trunk口许可所有VLAL通过。
