7370165型电芯实验报告

第1篇一、实验背景随着航空技术的不断发展，电动航空已成为未来航空业的重要发展方向。

航空电池作为电动航空的核心动力源，其性能直接影响着飞行器的续航能力、安全性以及飞行效率。

本实验旨在研究航空电池的性能，分析其优缺点，为我国航空电池技术的发展提供参考。

二、实验目的1. 研究航空电池的能量密度、放电性能、循环寿命等关键性能指标。

2. 分析航空电池在不同环境条件下的性能变化。

3. 探讨航空电池的优缺点，为我国航空电池技术的发展提供参考。

三、实验材料与设备1. 实验材料：科利尔eVTOL飞行器大容量航空电池、正力新能航空电池、宁德时代凝聚态航空电池等。

2. 实验设备：电池测试系统、温度控制器、环境模拟设备等。

四、实验方法1. 能量密度测试：采用电池测试系统对航空电池进行充放电测试，记录电池充放电过程中的电流、电压、功率等参数，计算能量密度。

2. 放电性能测试：在标准测试条件下，对航空电池进行不同倍率放电测试，记录电池放电过程中的电流、电压、功率等参数，分析放电性能。

3. 循环寿命测试：在标准测试条件下，对航空电池进行充放电循环测试，记录电池循环次数及容量衰减情况，分析循环寿命。

4. 环境适应性测试：在不同温度、湿度、振动等环境条件下，对航空电池进行性能测试，分析电池在不同环境条件下的性能变化。

五、实验结果与分析1. 能量密度测试：科利尔eVTOL飞行器大容量航空电池能量密度为250Wh/kg，正力新能航空电池能量密度为320Wh/kg，宁德时代凝聚态航空电池能量密度最高，可达500Wh/kg。

2. 放电性能测试：在1C倍率下，科利尔eVTOL飞行器大容量航空电池放电电压为3.0V，放电容量为90%，正力新能航空电池放电电压为3.2V，放电容量为95%，宁德时代凝聚态航空电池放电电压为3.5V，放电容量为100%。

3. 循环寿命测试：在1C倍率下，科利尔eVTOL飞行器大容量航空电池循环寿命为500次，正力新能航空电池循环寿命为800次，宁德时代凝聚态航空电池循环寿命为1000次。

电芯实测报告范文一、实验目的本实验的主要目的是通过对电芯进行实测，了解电芯的性能指标，评估其性能是否能够满足实际应用需求。

二、实验原理电芯是储存和释放电能的装置，常见的电芯有锂离子电池、镍氢电池等。

电芯的性能主要由其容量、电压、内阻和循环寿命等参数来衡量。

电芯的容量表示其储存电能的能力，通常以毫安时（mAh）为单位。

电芯的电压表示其正常工作时的电位差，通常以伏特（V）为单位。

电芯内部的电阻会产生能量损耗，因此电芯的内阻越小，功率传输效率越高。

循环寿命则表示电芯能够充放电的次数，越大则说明电芯的使用寿命越长。

三、实验内容本实验选择了锂离子电芯进行实测。

首先，使用万用表测量电芯的电压。

接着，将电芯接入恒流源，通过恒流源输入相同的电流，测量电芯的电压，以计算得到电芯的内阻。

最后，将电芯进行循环充放电测试，通过记录充放电次数和容量的变化，评估电芯的循环寿命。

四、实验步骤1.使用万用表测量电芯的电压，记录结果；2.将电芯接入恒流源，通过恒流源输入相同的电流（如1A），测量电芯的电压，记录结果；3.根据恒流源输入的电流和电芯的电压差，计算得到电芯的内阻；4.将电芯连接到充放电测试设备，进行循环充放电测试，记录充放电次数和容量的变化。

五、实验数据记录和处理1.电压测量结果如下：-电芯1：3.7V-电芯2：3.6V-电芯3：3.5V2.内阻测量结果如下：-电芯1：0.05Ω-电芯2：0.06Ω-电芯3：0.07Ω3.循环充放电测试结果如下：-电芯1：充放电次数100次，容量损失20%-电芯2：充放电次数150次-电芯3：充放电次数200次，容量损失10%六、实验结果分析通过以上实验数据可以得出以下结论：1.电芯1的电压值较高，说明该电芯具有较大的储能能力；2.电芯2的电压稍低，但与电芯1相比仍具有较高的储能能力；3.电芯3的电压最低，说明该电芯的储能能力较小；4.电芯的内阻与电芯的储能能力相关，内阻越小，储能能力越大；5.电芯的循环寿命与其容量损失相关，容量损失越小，循环寿命越长。

电芯检验与试验作业指导书（SL-DX001-2015）编制：审核：批准：二O一五年六月三十日电芯检验与试验作业指导书修订日期修订单号修订内容摘要页次版次修订审核批准2015/06/30 / 系统文件新制定 4 A/0 / / /电芯检验与试验作业指导书1、目的：掌握充电电池的检验方法与检验标准。

2、适用范围：充电电池。

3、检验仪器与设备：BS9083-3A电池分容测试仪、游标卡尺、数字万用表、静电环。

4、定义:4.1 基本定义:4.1.1 充电限制电压：按生产厂家规定，充电电池由恒流充电转入恒压充电时的电压值。

电池的充电限制电压为4.2V.4.1.2 额定容量：指供应商标明的电池最大容量。

用C5表示，单位为Ah或mAh。

4.1.3 标称电压：用以表示电池电压的近似值。

4.1.4 终止电压：规定放电终止时电池的负载电压。

聚合物充电电池规定为3.0V。

4.1.5 充电电池标准充电：在常温条件下，以0.5C5A充电，当电池端电压达到充电限制电压时，改为恒压充电，直到充电电流小于或等于0.01C5A.4.1.6 充电电池快速充电：在常温条件下，以1C5A充电，当电池端电压达到充电限制电压时，改为恒压充电，直到充电电流小于或等于0.01C5A.4.1.7 开路电压：电池出厂正负极两端的电压.5、抽样方案检验项目抽样方案检查水平AQL 判定数组6.1 6.2 6.3 GB/T2828.1正常检验一次抽样ⅡA=0B=0.4C=1.06.4 定数抽样n=8, B类不合格, Ac=0 Re=17.17.27.3定数抽样n=3, B类不合格, Ac=0 Re=16、检验项目和技术要求6.1 包装：外箱包装要求标识清楚、正确，无破损、水渍、脏污，产品内部要求无挤压杂乱堆积。

6.2 外观:6.2.1 正负极引线无氧化、引线正负极要有保护。

6.2.2 电池表面要求有高温透明薄膜,表面无破损、起鼓、变形、漏液、脏污。

6.2.3保护板检验：保护板要求与《承认规格书》要求完全一致。

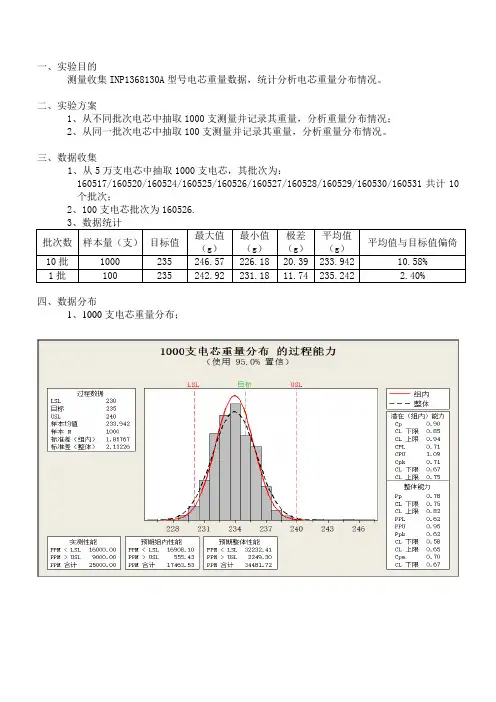

一、实验目的测量收集INP1368130A型号电芯重量数据，统计分析电芯重量分布情况。

二、实验方案1、从不同批次电芯中抽取1000支测量并记录其重量，分析重量分布情况；2、从同一批次电芯中抽取100支测量并记录其重量，分析重量分布情况。

三、数据收集1、从5万支电芯中抽取1000支电芯，其批次为：160517/160520/160524/160525/160526/160527/160528/160529/160530/160531共计10个批次；2、100支电芯批次为160526.四、数据分布1、1000支电芯重量分布；2、100支同批次电芯重量分布。

五、数据分析1、由10批次电芯中抽取1000支电芯测量重量分布来看，其CPK为0.71；PPK为0.62；最大值为246.57g，最小值为226.18g；极差为20.39 g；平均值233.942g；偏倚为10.58%.整体来看，其分布呈正态分布，但超出规格范围数量较多，极差值较大。

（规格235±5g）。

2、由同批次100支电芯重量分布来看，其CPK为0.88,；PPK为0.89；最大值为242.92g;最小值为231.18g；极差为11.74g；平均值为235.242g；偏倚为2.4%整体来看，其分布为正态分布，其数据基本都在规格范围内。

六、结论1、当样本数据足够多（1000支）中包含的批次较多时（10批），电芯重量基本呈正态分布，平均值与目标值（规格中心值）偏倚较大10.58%，超出规格限PPM值为17463。

2、当电芯样本数量较小（100支）且为同一批次时，电芯重量基本都在规格范围内，其重量呈正态分布，平均值与目标值偏倚为2.4%。

超出规格限PPM值为6119。

3、由以上数据分析得出，多批次电芯其重量分布范围较广，极差值大，平均值与目标值偏倚大，其原因为多批次之间电芯极片重量一致性差，吸液量不一致，不同设备使用的铝塑膜尺寸不同导致。
