普通平键键槽和毂槽的尺寸

平 键 和 键 槽 的 剖 面 尺 寸 (GB1095-79)
2．(d-t)和(d+t1)的偏差按相应的t和t1的偏差选取，但(d-t)的偏差值应取负号。

3．除轴伸外，在保证传递所需转矩条件下，允许采用较小剖面的键。

但t 和t1的数值必要时应重新计算,使轴槽 及轮毂槽与键的接触高度各为 h/2。

4．表中“较松键联接”的偏差值适用于导向平键的联接。

5．平键轴槽的长度偏差用H14。

6．轴槽及轮毂槽宽b对轴及轮毂轴心线的对称度公差按7～9级(GB1184-80)选取。

7．当平键的长度与宽度之比 L/b ≥8时，键的两侧面在长度方向的平行度公差应符合下列规定：b≥6mm，按7级；
b≥8～36mm，按6级(GB1184-80附录)；b≥40mm，按5级。

平键和键槽的标准尺寸规
格表
Prepared on 22 November 2020

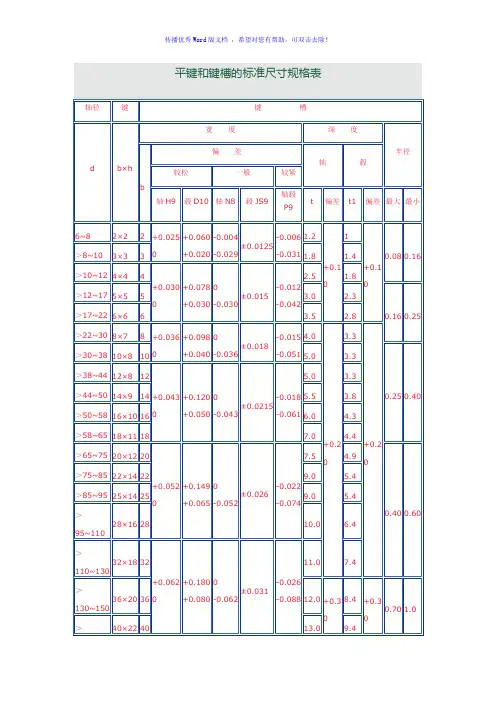

平键和键槽的标准尺寸规格表
1，在工作图中，轴槽槽深用t或（d-t）标注，轮毂槽深按d+t1标注
2，d-t和d+t1的偏差按相应的t和t1的偏差选取，但d-t的偏差应取负值
3，除轴外，在保证所需转矩的条件下，允许采用较小剖面的键，但t和t1必要时需从新计算，使键槽与键的接触高度各为h/2
4,表中较松键的链接的偏差适用于导向平键的联接
5，平键的槽长偏差用H14
6,轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级（gb1184-80）
7，当平键长度与宽度比，即L/b>8时，键的两侧面在长度方向的平行度应符合下列规定：b《6mm,按7级，b》8~36时，按6级，b》40时，按5级。

8，需要时，键允许起键螺孔。

普通平键型式尺寸（GB1036-79)
A,b偏差代号h9,粗糙度，键高h偏差代号h11，粗糙度。

B,键槽宽粗糙度取，高度面粗糙度取.
C，长度L公差等级按h14
键长L系列：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，
110，125，140，160，180，200，220......。

1，在工作图中，轴槽槽深用t或（d-t）标注，轮毂槽深按d+t1标注
2，d-t和d+t1的偏差按相应的t和t1的偏差选取，但d-t的偏差应取负值
3，除轴外，在保证所需转矩的条件下，允许采用较小剖面的键，但t和t1必要时需从新计算，使键槽与键的接触高度各为h/2
4,表中较松键的链接的偏差适用于导向平键的联接
5，平键的槽长偏差用H14
6,轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级（gb1184-80）7，当平键长度与宽度比，即L/b>8时，键的两侧面在长度方向的平行度应符合下列规定：b《6mm,按7级，b》8~36时，按6级，b》40时，按5级。

8，需要时，键允许起键螺孔。

普通平键型式尺寸（GB1036-79)
A, b 偏差代号h9,粗糙度3.2，键高h偏差代号h11，粗糙度12.5。

B,键槽宽粗糙度取3.2，高度面粗糙度取12.5.
C，长度L公差等级按h14
键长L系列：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，
110，125，140，160，180，200，220......。

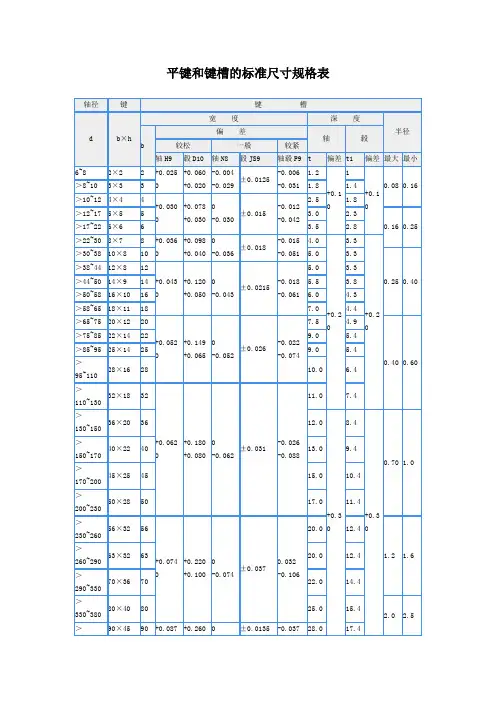

平键和键槽的标准尺寸规格表
1，在工作图中，轴槽槽深用t或(d-t)标注，轮毂槽深按d+t1标注
2，d-t和d+t1的偏差按相应的t和t1的偏差选取，但d-t的偏差应取负值
3，除轴外，在保证所需转矩的条件下，允许采用较小剖面的键，但t和t1必要时需从新计算，使键槽与键的接触高度各为h/2
4,表中较松键的链接的偏差适用于导向平键的联接
5，平键的槽长偏差用H14
6,轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级(gb1184-80)
7，当平键长度与宽度比，即L/b>8时，键的两侧面在长度方向的平行度应符合下列规定：b《6mm,按7级，b》8~36时，按6级，b》40时，按5级。

8，需要时，键允许起键螺孔。

普通平键型式尺寸(GB1036-79)
A, b 偏差代号h9,粗糙度3.2，键高h偏差代号h11，粗糙度12.5。

B,键槽宽粗糙度取3.2，高度面粗糙度取12.5.
C，长度L公差等级按h14
键长L系列：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，
110，125，140，160，180，200，220......。

平键和键槽的标准尺寸规格表轴径键键 槽db×h宽 度 深 度半径b偏 差轴毂较松一般较紧 轴H9 毂D10 轴N8毂JS9轴毂P9t 偏差 t1 偏差 最大 最小6~8 2×22 +0.025 0+0.060 +0.020 -0.004 -0.029 ±0.0125-0.006 -0.031 1.2+0.1 0 1 +0.10 0.08 0.16＞8~10 3×3 3 1.8 1.4＞10~12 4×4 4 +0.030 0 +0.078 +0.030 0 -0.030 ±0.015 -0.012-0.042 2.5 1.8＞12~17 5×5 5 3.0 2.30.16 0.25 ＞17~22 6×6 6 3.5 2.8 ＞22~30 8×78 +0.036 0 +0.098 +0.040 0-0.036 ±0.018-0.015 -0.051 4.0+0.2 0 3.3 +0.2 0＞30~38 10×8 10 5.03.3 0.25 0.40＞38~44 12×8 12+0.043 0 +0.120 +0.050 0 -0.043 ±0.0215-0.018 -0.061 5.03.3 ＞44~50 14×9 14 5.53.8 ＞50~58 16×10 16 6.04.3＞58~65 18×11 18 7.04.4＞65~75 20×12 20+0.052 0 +0.149 +0.065 0 -0.052 ±0.026 -0.022-0.074 7.5 4.90.40 0.60＞75~85 22×14 22 9.05.4 ＞85~95 25×14 25 9.05.4＞95~110 28×16 2810.06.4＞110~13032×18 32+0.062 0+0.180 +0.080 0-0.062 ±0.031-0.026-0.088 11.07.4＞130~150 36×20 36 12.0 +0.3 0 8.4 +0.30 0.70 1.0＞40×22 4013.0 9.41，在工作图中，轴槽槽深用t或（d-t）标注，轮毂槽深按d+t1标注2，d-t和d+t1的偏差按相应的t和t1的偏差选取，但d-t的偏差应取负值3，除轴外，在保证所需转矩的条件下，允许采用较小剖面的键，但t和t1必要时需从新计算，使键槽与键的接触高度各为h/24,表中较松键的链接的偏差适用于导向平键的联接5，平键的槽长偏差用H146,轴槽及轮毂槽宽b对轴及轮毂中心线的对称度的公差按7~9级（gb1184-80）7，当平键长度与宽度比，即L/b>8时，键的两侧面在长度方向的平行度应符合下列规定：b《6mm,按7级，b》8~36时，按6级，b》40时，按5级。

平键和键槽的标准尺⼨规格表平键和键槽的标准尺⼨规格表
1，在⼯作图中，轴槽槽深⽤t或（d-t）标注，轮毂槽深按d+t1标注
2，d-t和d+t1的偏差按相应的t和t1的偏差选取，但d-t的偏差应取负值
3，除轴外，在保证所需转矩的条件下，允许采⽤较⼩剖⾯的键，但t和t1必要时需从新计算，使键槽与键的接触⾼度各为h/2 4,表中较松键的链接的偏差适⽤于导向平键的联接
5，平键的槽长偏差⽤H14
6,轴槽及轮毂槽宽b对轴及轮毂中⼼线的对称度的公差按7~9级（gb1184-80）7，当平键长度与宽度⽐，即L/b>8时，键的两侧⾯在长度⽅向的平⾏度应符合下列规定：b《6mm,按7级，b》8~36时，按6级，b》40时，按5级。

8，需要时，键允许起键螺孔。

普通平键型式尺⼨（GB1036-79)
A,?b偏差代号h9,粗糙度3.2，键⾼h偏差代号h11，粗糙度12.5。

B,键槽宽粗糙度取3.2，⾼度⾯粗糙度取12.5.?
C，长度L公差等级按h14
键长L系列：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220......。
