恒压、恒流、恒阻电子负载的设计

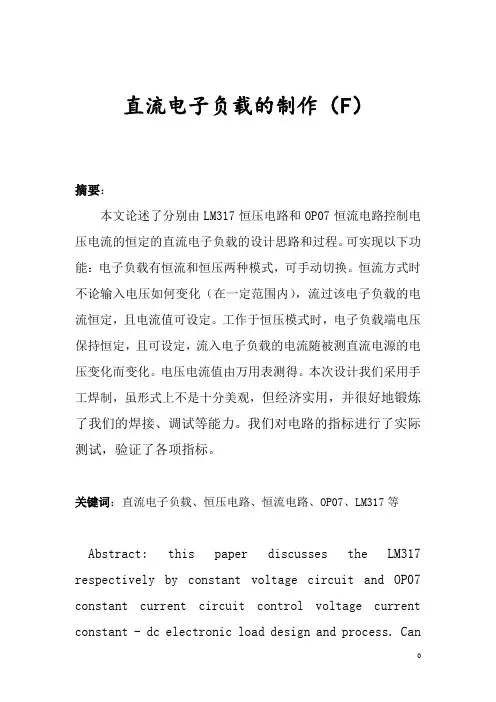

直流电子负载的制作（F）摘要：本文论述了分别由LM317恒压电路和OP07恒流电路控制电压电流的恒定的直流电子负载的设计思路和过程。

可实现以下功能：电子负载有恒流和恒压两种模式，可手动切换。

恒流方式时不论输入电压如何变化（在一定范围内），流过该电子负载的电流恒定，且电流值可设定。

工作于恒压模式时，电子负载端电压保持恒定，且可设定，流入电子负载的电流随被测直流电源的电压变化而变化。

电压电流值由万用表测得。

本次设计我们采用手工焊制，虽形式上不是十分美观，但经济实用，并很好地锻炼了我们的焊接、调试等能力。

我们对电路的指标进行了实际测试，验证了各项指标。

关键词：直流电子负载、恒压电路、恒流电路、OP07、LM317等Abstract: this paper discusses the LM317 respectively by constant voltage circuit and OP07 constant current circuit control voltage current constant - dc electronic load design and process. Canrealize the following functions: electronic load persistence flow and constant pressure two mode, can be manual switch. Constant current way no matter how to change the input voltage (in a certain range), flows through the electronic load current constant, and the current value can be set. Work in constant pressure mode, the electronic load terminal voltage constant, and can be set, into the electronic load current with the measured dc power supply voltage change and change. Voltage current value measured by multimeter.Keywords: dc electronic load, constant voltage circuit, constant current circuit, OP07 LM317, etc目录一.引言 (4)二.总体方案论证与比较 (4)1.参数设计方案论证 (5)2.恒流恒压设计方案 (5)3.功率控制方案选择 (6)4.显示方案选择 (7)三.系统电路介绍 (7)（1）恒压电路 (7)（2）恒流电路 (7)四.系统测试方案与测试结果 (8)五．结论与小结 (9)参考文献附件：芯片介绍 (10)1.LM317 (10)2.OP07 (11)一、引言电子负载是利用电子元件吸收电能并将其消耗的一种负载。

直流电子负载2010111王士凡、曹伟、檀胜顺【摘要】本设计主要以运放OP07DP和具有自我保护功能的大功率场效应管IRFB41N15D为核心构成电压反馈和电流反馈电路；实现具有恒流、恒压、恒阻三种方式的直流电子负载电路，电路具有预置电流、电压值的功能。

系统包括恒流电路，恒压电路，过流保护电路，采样电路、显示电路等；能够检测被测电源的电流值、电压值；检测值通过AD转换发送给51单片机，由单片机控制1602显示各个参数。

关键字：电子负载，1602，OP07DP，51单片机,IRFB41N15D一、设计方案论证与选择1、总体设计方案的论证与选择按照系统的功能设计要求，直流电子负载的设计采用以恒流方式电路和恒压方式电路为核心实现，由恒流模块、恒压模块、恒阻模块、显示模块等模块组成。

用1602来实现电压以及电流的显示。

电路系统框图如图1所示。

图一、总体电路图2、各电路模块设计方案的论证与选择（1）恒流模块方案一：采用简单的三极管构成的恒流模块的电路；方案二：采用运放构成的放大电路，反馈电路和恒流模式；由于方案一的设计中采用的是简单的三极管构成的恒流模式电路，由于我们要求可调，且稳定性好，功率较大，三极管并不具有我们想要的精度要求，而场效应管具有与我们符合的精度要求，所以我们选用方案二，采用运放和场效应管构成的恒流模块。

具体的方案框图如下图2二所示。

图二、恒流模块电路设计图（2）恒压模块方案一：采用一个稳压二极管构成的恒压电路。

方案二：采用运放，场效应管构成的恒压模块。

由于方案一的设计中输出电压被限制在所接稳压二级管的稳压值，且最重要的一点是该稳压管稳定的电压不可调节，极度严重的不符合我们的设计需要，而方案二中虽然电路相对比较复杂，但有着很好的稳压作用，且还具有可调功能，符合我们的设计要求，方案二的具体设计方案方框图如下图3所示。

图三、恒压模块电路设计图（3）显示方案的选择方案一：采用单片机控制1602来显示。

数控恒压恒流电源设计数控恒压恒流电源是一种在电子设备研发和制造工作中十分常见的装置，它能够提供稳定的电流和电压输出，广泛应用于电子元器件的测试、电子设备的加工和电子设备的研发等领域。

本文将详细介绍数控恒压恒流电源的设计原理、关键技术以及实际应用等内容。

一、设计原理当负载发生变化时，电源会检测到输出端的电压和电流的变化，然后通过反馈回路根据设定值进行调整，使输出端的电压和电流保持在设定值附近的范围内。

通过不断的反馈和调整，可以实现输出电压和电流的精确控制。

二、关键技术1.电压检测技术：设计电压检测电路，通过传感器或电路来实时检测输出端的电压。

可以使用电压分压器和运算放大器等电路来进行电压检测。

2.电流检测技术：设计电流检测电路，通过传感器或电路来实时检测输出端的电流。

可以使用电流采样电路和运算放大器等电路来进行电流检测。

3.反馈控制技术：通过比较检测到的电压和电流与设定值的差异，设计控制回路来实现恒压和恒流的输出控制。

可以使用控制芯片和电路来进行反馈控制。

4.保护技术：设计过流保护和过压保护电路，当输出端的电流或电压超过设定值时，能够及时切断输出，保护负载和电源设备的安全。

5.数控技术：设计数字控制电路，通过微处理器或可编程逻辑器件等实现对电源的数字控制和参数设定。

三、实际应用在电子设备测试中，数控恒压恒流电源可以提供稳定的电流和电压输出，用于测试电路的工作状态、负载能力等。

在电子设备加工中，数控恒压恒流电源可以提供稳定的电流和电压输出，用于控制电子设备的加工过程，确保电子设备的质量和性能。

在电子设备研发中，数控恒压恒流电源可以提供稳定的电流和电压输出，用于电路原型的调试、电路参数的测量和电路性能的验证等。

总结：数控恒压恒流电源是一种在电子设备研发和制造工作中常见的装置。

其设计原理基于电压和电流的控制回路，通过反馈控制实现稳定的恒压和恒流输出。

数控恒压恒流电源的设计涉及到多个关键技术，如电压检测、电流检测、反馈控制等。

电子负载 课程设计一、课程目标知识目标：1. 学生能理解电子负载的基本概念，掌握其工作原理；2. 学生能掌握电子负载的种类及各自特点，了解其在实际应用中的选择方法；3. 学生能掌握电子负载的电路连接方式，了解不同连接方式的优缺点。

技能目标：1. 学生能运用所学知识，正确选择和搭建电子负载实验电路；2. 学生能通过实验，掌握电子负载的调试和测试方法；3. 学生能通过实际操作，提高电子电路分析和解决问题的能力。

情感态度价值观目标：1. 学生在学习过程中，培养对电子技术的兴趣，增强实践操作的自信心；2. 学生通过合作交流，培养团队协作精神，提高沟通能力；3. 学生在学习中，认识到电子负载在节能环保方面的重要性，培养社会责任感。

课程性质：本课程属于电子技术领域，旨在让学生掌握电子负载的基础知识，提高实践操作能力。

学生特点：本年级学生已具备一定的电子电路基础知识，具有一定的实验操作能力，但对电子负载的了解较少。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，提高学生的实际操作能力和问题解决能力。

在教学过程中，关注学生的情感态度价值观培养，提高学生的综合素质。

通过具体的学习成果分解，为教学设计和评估提供明确依据。

二、教学内容1. 电子负载的基本概念：包括电子负载的定义、作用及其在电子电路中的应用；2. 电子负载的种类及特点：介绍恒压负载、恒流负载、恒阻负载等类型，分析各自的工作原理和性能特点；3. 电子负载的选择方法：根据实际应用需求，教授如何选择合适的电子负载；4. 电子负载的电路连接方式：分析并讲解串联、并联和混联等连接方式的电路特点及优缺点；5. 电子负载的调试与测试：介绍调试方法，包括手动调节和自动调节，以及测试电子负载性能的实验方法；6. 实践操作：安排学生进行电子负载实验，巩固所学知识，提高动手能力。

教学大纲安排：第一课时：电子负载的基本概念、种类及特点；第二课时：电子负载的选择方法、电路连接方式；第三课时：电子负载的调试与测试；第四课时：实践操作，进行电子负载实验。

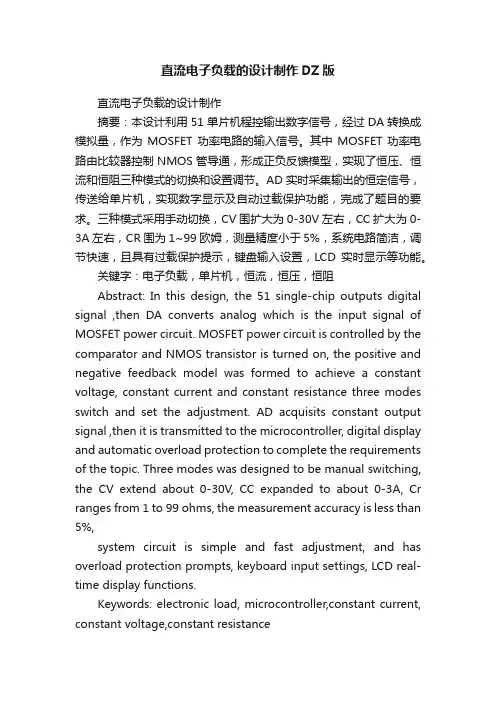

直流电子负载的设计制作DZ版直流电子负载的设计制作摘要：本设计利用51单片机程控输出数字信号，经过DA转换成模拟量，作为MOSFET功率电路的输入信号。

其中MOSFET功率电路由比较器控制NMOS管导通，形成正负反馈模型，实现了恒压、恒流和恒阻三种模式的切换和设置调节。

AD实时采集输出的恒定信号，传送给单片机，实现数字显示及自动过载保护功能，完成了题目的要求。

三种模式采用手动切换，CV围扩大为0-30V左右，CC扩大为0-3A左右，CR围为1~99欧姆，测量精度小于5%，系统电路简洁，调节快速，且具有过载保护提示，键盘输入设置，LCD实时显示等功能。

关键字：电子负载，单片机，恒流，恒压，恒阻Abstract: In this design, the 51 single-chip outputs digital signal ,then DA converts analog which is the input signal of MOSFET power circuit. MOSFET power circuit is controlled by the comparator and NMOS transistor is turned on, the positive and negative feedback model was formed to achieve a constant voltage, constant current and constant resistance three modes switch and set the adjustment. AD acquisits constant output signal ,then it is transmitted to the microcontroller, digital display and automatic overload protection to complete the requirements of the topic. Three modes was designed to be manual switching, the CV extend about 0-30V, CC expanded to about 0-3A, Cr ranges from 1 to 99 ohms, the measurement accuracy is less than 5%,system circuit is simple and fast adjustment, and has overload protection prompts, keyboard input settings, LCD real-time display functions.Keywords: electronic load, microcontroller,constant current, constant voltage,constant resistance目录一、方案论证与设计 (1)1．1整体方案分析设计 (1)1.2 模块方案比较 (1)1.2.1 MOSFET功率（恒流恒压恒阻）电路方案选择 (1) 1.2.2主控器模块方案选择 (2)1.2.3显示模块方案选择 (2)二、电路设计 (2)2.1 模拟电路分析设计（各模块仿真图见附录） (2) 2.1.1 恒流电路模块 (2)2.1.2 恒压电路模块 (3)2.1.3 恒阻电路模式 (3)2.1.4 自动过载保护模块 (4)2.2 数字电路分析设计（数字电路原理图见附录） (4) 2.2.1 DA/AD模块 (4)2.2.2 负载参数的可调节和数字化显示的方法 (4)三、软件设计 (4)四、测试方案及测试结果 (4)4.1测试仪器 (4)4.2测试方法 (4)4.3测试数据 (5)4.3.1恒流模式测试 (5)4.3.2恒压模式测试 (5)4.3.3恒阻模式测试 (5)4.3.4过载保护报警测试 (6)4.4测试结果分析 (6)五、总结 (6)六、参考文献 (6)一、方案论证与设计1．1整体方案分析设计该系统包括主控器、键盘、显示电路、MOSFET功率电路和AD、DA处理电路六个部分。

恒流恒压电路方案 Hessen was revised in January 2021LED路灯是低电压、大电流的驱动器件，其发光的强度由流过LED的电流决定，电流过强会引起LED的衰减，电流过弱会影响LED的发光强度，因此LED 的驱动需要提供恒流电源，以保证大功率LED使用的安全性，同时达到理想的发光强度。

用市电驱动大功率LED需要解决降压、隔离、PFC(功率因素校正)和恒流问题，还需有比较高的转换效率，有较小的体积，能长时间工作，易散热，低成本，抗电磁干扰，和过温、过流、短路、开路保护等。

本文设计的PFC开关电源性能良好、可靠、经济实惠且效率高，在LED路灯使用过程中取得满意的效果。

1 基本工作原理采用隔离变压器、PFC控制实现的开关电源，输出恒压恒流的电压，驱动LED路灯。

电路的总体框图如图1所示。

LED抗浪涌的能力是比较差的，特别是抗反向电压能力。

加强这方面的保护也很重要。

LED路灯装在户外更要加强浪涌防护。

由于电网负载的启甩和雷击的感应，从电网系统会侵入各种浪涌，有些浪涌会导致LED的损坏。

因此LED驱动电源应具有抑制浪涌侵入，保护LED不被损坏的能力。

EMI滤波电路主要防止电网上的谐波干扰串入模块，影响控制电路的正常工作。

三相交流电经过全桥整流后变成脉动的直流在滤波电容和电感的作用下，输出直流电压。

主开关DC/AC电路将直流电转换为高频脉冲电压在变压器的次级输出。

变压器输出的高频脉冲经过高频整流、LC滤波和EMI滤波，输出LED 路灯需要的直流电源。

PWM控制电路采用电压电流双环控制，以实现对输出电压的调整和输出电流的限制。

反馈网络采用恒流恒压器件TSM101和比较器，反馈信号通过光耦送给PFC器L6561。

由于使用了PFC器件使模块的功率因数达到。

2 DC/DC变换器DC/DC变换器的类型有多种，为了保证用电安全，本设计方案选为隔离式。

隔离式DC/DC变换形式又可进一步细分为正激式、反激式、半桥式、全桥式和推挽式等。

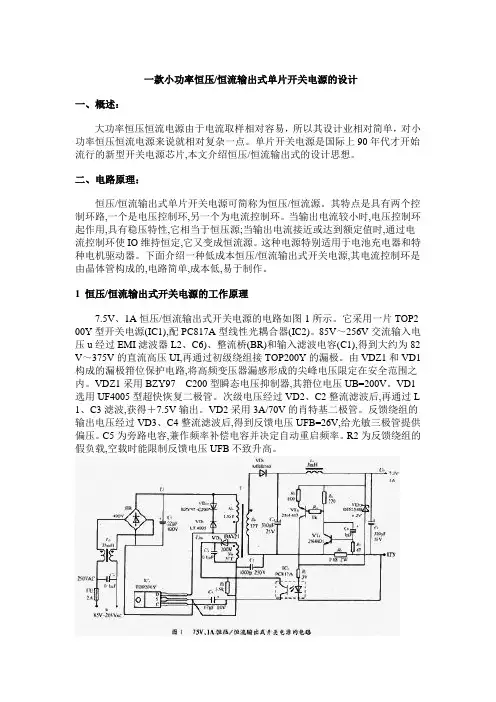

一款小功率恒压/恒流输出式单片开关电源的设计一、概述：大功率恒压恒流电源由于电流取样相对容易，所以其设计业相对简单，对小功率恒压恒流电源来说就相对复杂一点。

单片开关电源是国际上90年代才开始流行的新型开关电源芯片,本文介绍恒压/恒流输出式的设计思想。

二、电路原理：恒压/恒流输出式单片开关电源可简称为恒压/恒流源。

其特点是具有两个控制环路,一个是电压控制环,另一个为电流控制环。

当输出电流较小时,电压控制环起作用,具有稳压特性,它相当于恒压源;当输出电流接近或达到额定值时,通过电流控制环使IO维持恒定,它又变成恒流源。

这种电源特别适用于电池充电器和特种电机驱动器。

下面介绍一种低成本恒压/恒流输出式开关电源,其电流控制环是由晶体管构成的,电路简单,成本低,易于制作。

1 恒压/恒流输出式开关电源的工作原理7.5V、1A恒压/恒流输出式开关电源的电路如图1所示。

它采用一片TOP2 00Y型开关电源(IC1),配PC817A型线性光耦合器(IC2)。

85V～256V交流输入电压u经过EMI滤波器L2、C6)、整流桥(BR)和输入滤波电容(C1),得到大约为82 V～375V的直流高压UI,再通过初级绕组接TOP200Y的漏极。

由VDZ1和VD1构成的漏极箝位保护电路,将高频变压器漏感形成的尖峰电压限定在安全范围之内。

VDZ1采用BZY97型瞬态电压抑制器,其箝位电压UB=200V。

VD1选用UF4005型超快恢复二极管。

次级电压经过VD2、C2整流滤波后,再通过L 1、C3滤波,获得＋7.5V输出。

VD2采用3A/70V的肖特基二极管。

反馈绕组的输出电压经过VD3、C4整流滤波后,得到反馈电压UFB=26V,给光敏三极管提供偏压。

C5为旁路电容,兼作频率补偿电容并决定自动重启频率。

R2为反馈绕组的假负载,空载时能限制反馈电压UFB不致升高。

该电源有两个控制环路。

电压控制环是由1N5234B型6稳压管(VDZ2)和光耦合器PC817A(IC2)构成的。

功率恒流源负载电路设计
设计功率恒流源负载电路时，需要考虑多个方面，包括电路的稳定性、可靠性、效率等。

首先，功率恒流源负载电路的设计需要确定所需的电流范围和电压范围，以及负载的特性，例如负载的阻抗变化范围。

接下来，选择合适的功率器件，例如晶体管、场效应管等，以及电流检测元件，如电流传感器或电流互感器。

这些元件需要能够稳定地工作在所需的电流和电压范围内。

在设计过程中，需要考虑电路的稳定性，包括防止电压和电流的波动，以及防止负载变化对电路的影响。

可以采用反馈控制的方法，例如使用运放和反馈电路来实现稳定的电流输出。

此外，还需要考虑电路的保护功能，例如过压保护、过流保护等，以确保电路和负载的安全运行。

另外，效率也是设计中需要考虑的重要因素。

选择合适的功率器件和控制方法，以最大限度地提高能量转换效率。

同时，还需要考虑散热和功率损耗的问题，设计合理的散热系统，以确保电路长时间稳定工作。

最后，设计功率恒流源负载电路时，还需要考虑实际应用场景
和成本因素。

根据实际需求选择合适的元件和控制方案，以实现性能和成本的平衡。

综上所述，设计功率恒流源负载电路需要综合考虑稳定性、效率、保护功能、实际应用需求和成本因素，通过合理选择元件和控制方案来实现稳定可靠的电路设计。

编号：毕业设计说明书题目：直流电子负载的设计与制作题目类型：理论研究实验研究工程设计√工程技术研究2011年5月10日桂林电子科技大学毕业设计（论文）报告用纸第I 页共Ⅲ页摘要随着电力电子技术的、计算机技术和自动控制技术的迅速发展，为电源检测技术带来了革命性的变化。

由于铁道电气化供电、电气牵引、信号控制、无线通信、计算机指挥调度中心及家庭日常生活等应用领域都在大量应用各种各样的电源，因此人们对电子负载的需求越来越多，对其性能要求也越来越高。

而传统的电源检测技术面临着极大的挑战。

为准确检测电源的可靠性和带载能力，因此把电力电子技术和微机控制技术有机地结合起来，实现电源的可靠检测。

本系统主要以AT89S51单片机为控制核心。

设计直流方式的电子负载，即在定电流工作模式时，电子负载所流入的负载电流依据所设定的电流值而保持恒定，与输入电压大小无关,即电流值可设定。

包括控制电路(MCU)、键盘输入、D/A转换电路、电子负载主电路、A/D转化电路、液晶显示电路、串行通信电路等；能够检测被测电源的电压值,电压值能直观的在液晶模块和通过串行通信在电脑上显示，设定的电流值能够在液晶模块上显示。

关键词：电子负载；单片机（MCU）；数模（D/A）；模数（D/A）；串行通信；液晶显示AbstractAs the rapid development of the power electronics technology, computer technology and automatic control technology, it has brought revolutionary changes for the power detection technology. By the reason of the Railway electrification power supply, electric traction, wireless communication, computer dispatch Center and family daily life have significant applications in a variety of power supply. So the applications of the electronic load have become more and more important in people daily life. And requirements of electronic load performance also become higher and higher.so that the traditional power test technology faces great challenges. In order to accurate detection of power reliability and load capacity, for this reason people organically combine the power electronics and microcomputer control technology ,achieve reliable detection of the power supply.AT89S51 microcontroller is the mainly control core of this system. Design way of electronic loads of DC. When the mode is that the current is constant. Electronic load current value flows into the Electronic load according to set and maintain a constant. It has nothing to do with the input voltage value，Namely current can be set. Including Micro Control Unit (MCU), keyboard input, digital to analog (D/A) conversion circuit, Electronic load main circuit, analog to digital (A/D) conversion circuit, liquid crystal display (LCD) circuit, Serial interface communication. The system can detect the voltage of the Battery. The voltage value can be intuitively displayed in LCD module and through serial communication on the computer. The current value can be displayed on the LCD module.Key Words: Electronic load,Micro Control Unit (MCU), Keyboard Input, Digital to Analog (D/A) ,Analog to Digital (A/D)，Serial Communication ,Liquid Crystal Display目录引言 (1)1课题分析和方案的选择 (1)1.1课题设计的要求与目标分析 (1)1.2直流电子负载的设计方案与论证 (2)1.3 方案的比较与选择 (4)2 硬件设计 (4)2.1总体方案设计 (4)2.1.1基于AT89S51单片机的控制系统 (4)2.1.2单片机中断电路 (6)2.1.3复位电路 (6)2.2基于DAC0832的数模转换模块 (7)2.3基于NE5532的集成运算放大器模块 (8)2.4 电子负载主电路 (9)2.4.1电子负载反馈电路 (9)2.4.2功率MOS管电路 (9)2.5数据采集系统设计 (11)2.6串口通信电路 (12)2.7液晶显示模块 (14)2.8稳压电源电路 (15)3 软件设计 (17)3.1软件设计分析 (17)3.2软件的设计核心 (17)3.3程序流程图 (18)4 系统调试 (19)4.1系统模块调试分析 (19)4.2数据记录 (20)4.3误差分析与计算 (21)5 结论 (24)谢辞 (25)参考文献 (26)附录 (27)附录一系统原理图 (27)附录二系统PCB图 (28)附录三电路板 (29)引言在电子技术应用领域,经常要对开关电源、线性电源、UPS 电源、变压器、整流器、电池、充电器等电子设备进行测试，如何对其输出特性进行可靠、全面且比较简单、快捷的测试，一直是仪表测试行业研究的问题。

恒流恒压稳压电源的设计与制作摘要：。

本人设计的此直流恒流恒压电源是将交流电压转化为输出电压电流稳定的直流电源，电路的特点是：当负载电阻小于25欧姆时，输出为恒流，也即恒流源，有0.3A和0.6A两个档位。

当负载电阻大于25欧姆时，输出为恒压，也即电源为恒压源，有9V.12V和15V三个档位。

关键词：直流电源恒压源恒流源工作原理0 引言随着电子技术的发展，特别是电子计算机技术应用到各工业、科研领域后，各种电子设备都要求稳定的直流恒流恒压电源供电，电网直接供电已不能满足需要，直流恒流恒压电源的出现解决了这一问题。

目前直流恒流恒压电源的发展更快，它的种类繁多，功能不同应用非常广泛。

我们日常生活中的许多电器设备中都含有直流电源。

直流恒流恒压电源易于设计、配置、稳定、调节，随着电器的不断发展，它的应用会更多。

种类及功能都会进一步发展，以满足人们的需要。

通过直流稳压电源设计,把所学的知识用于实践，了解一些电子产品的设计原理,可以达到触类旁通的功效。

1 其它电源的发展近些年来，随着电子技术的迅猛发展，开关稳压电源已作为一种较理想的电源为人们所使用。

然而当前的开关稳压电源，虽然体积小，效率高，但输出电压的纹波较大Ⅲ，难以保证输出电压的高稳定性。

非隔离DC／DC技术发展也非常迅速。

现在的非隔离的DC/DC基本上分成两大类。

一是在内部含有功率开关元件，称DC/DC转换器；二是不含功率开关．需要外接功率MOSFET，称DC/DC控制器按照电路功能划分有降压的BUCK、升压BOOST，还有升降压的BUCK—BOOST等．以及正压转负压的INVERTOR等。

其中品种最多芨展最快的是BUCK型。

控制方式以PWM为主。

1．1 初级PWM控制IC不断优化有源筘位技术自从2002年VICOR公司此项专利技术到期解禁之后新型有源箝位控制IC纷纷涌现。

在大功率领域，全桥移相ZVS软开关技术在解决开关电源的效率上功不可没。

INTERSIL公司推出的PWM 对称全桥的ZVS控制IC—ISL6752,既能控制初级侧的四个MOS开关为ZVS工作状态，又能准确地给出控制二次侧的同步整流为ZVS工作状态的驱动信号。

恒压恒流方案恒压恒流方案是一种用于电子设备和电路的电源控制方案。

它可以确保在不同负载条件下提供稳定的电压和电流输出，从而保护设备免受电源波动和过载的影响。

这种方案在各种应用中被广泛采用，如照明系统、电动车充电器、电子测量设备等。

一、恒压恒流原理恒压恒流方案通过电源控制器实现，其基本原理是使用反馈回路来监测负载电流和电压，然后调整输出电流和电压以保持其在设定值范围内。

一般情况下，电源控制器会根据负载的变化动态调整输出，以确保恒定的压力和流量。

在恒压恒流方案中，电源控制器通常采用PWM调制技术来调整输出电流和电压。

PWM调制技术通过调整开关频率和占空比来实现对输出电流和电压的控制。

具体而言，当负载电流或电压高于设定值时，PWM控制器会降低开关频率和占空比，以降低输出电流和电压；当负载电流或电压低于设定值时，PWM控制器会增加开关频率和占空比，以增加输出电流和电压。

二、恒压恒流方案的应用1. 照明系统：恒压恒流方案可广泛应用于LED照明系统，确保LED灯具在不同负载条件下工作稳定。

通过恒压恒流控制，LED灯具可以获得稳定的亮度和颜色温度，提供高质量的照明效果。

2. 电动车充电器：电动车充电器需要提供稳定的电压和电流以充电电池。

恒压恒流方案可以保证充电器在不同电池状态和充电速度下提供恒定的电压和电流输出，确保电池充电效果和安全性。

3. 电子测量设备：在电子测试和测量领域，恒压恒流方案可以确保测量设备在不同负载条件下提供准确的电压和电流输出。

这对于精确测量电路性能和特性至关重要。

三、恒压恒流方案的优点1. 稳定性：恒压恒流方案可以保证电源输出在不同负载条件下稳定。

这对于电子设备的正常工作非常重要，尤其是对于对电压和电流要求较高的设备。

2. 保护性：恒压恒流方案可以保护电子设备免受电源波动和过载的影响。

通过动态调整输出电压和电流，它可以适应负载的变化，确保设备的安全运行。

3. 灵活性：恒压恒流方案可以根据具体的应用需求来调整输出电压和电流。

稳压恒流源电源设计报告学院：班级：组员：必做题：用7812 设计一个输出0.5A 的恒流选做题：基于反馈运算放大器的光电控制目录1、课程设计目的 (3)2、课程设计任务和要求 (3)3、设计思路 (3)4、元器件清单 (6)5、仿真波形截图 (6)6、选做题 (9)7、设计总结 (11)1、课程设计目的：（1）、结合所学的电子电路的理论知识完成直流稳压电源课程设计；（2）、通过该设计学会并掌握常用电子元器件的选择和使用方法；（3）、提高自己综合分析问题和解决问题的能力。

2、课程设计任务和要求（1）、课程设计任务:1）、用7812设计一个输出0.5A的恒流源；2）、自行选作一个课外拓展题；（2）、设计要求：1）、画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形；画出变压器副边电流的波形。

2）、输入工频220V交流电的情况下，确定变压器变比；3）、在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）、求滤波电路的输出最大电压；5）求电路中固定电阻阻值3、设计思路由输出电流确定稳压电路的形式，通过计算极限参数（电压，电流等）选择器件，有稳压电路所要求的直流电压，直流电流确定整流滤波电路的形式，选择整流二极管的滤波电容并确定变压器的副边电压U2的有效值。

说明：直流稳压电源是一种将220V 工频交流电转换成稳压输出的直流电压的装置，直流稳压电源包括变压器，整流，滤波，稳压电路，负载组成。

其框图如图1 所示。

图1 稳压电源的组成框图及整流与稳压过程在本次课程设计中我们采用桥式整流、电容滤波电路，集成稳压器选用W7812，由于输入电压发生波动、负载和温度发生变化时，滤波电路输出的直流电压会随着变化。

因此，为了维持输出电压稳定不变，还需加一级稳压电路。

稳压电路的作用是当外界因素（电网电压、负载、环境温度）发生变化时，能使输出直流电压不受影响而维持稳定的输出。

稳压电路一般采用集成稳压器和一些外围元件所组成。
