氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。
川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。
线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。
二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。

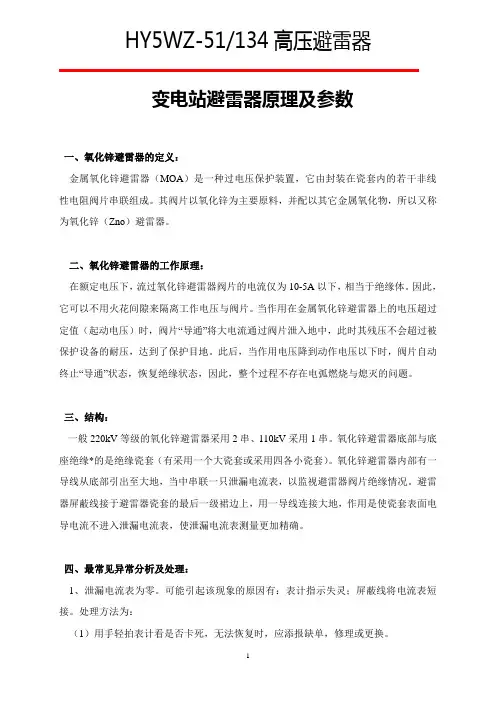

HY5WZ-51/134高压避雷器变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。
氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。
四、最常见异常分析及处理：1、泄漏电流表为零。
可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。
处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、避雷器瓷套管破裂放电。
在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。
此种情况，应及时停用、更换。
4、避雷器内部有放电声。
在工频情况下，避雷器内部是没有电流通过的。
概述金属氧化锌避雷器是目前国际最先进的过电压保护器。
由其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改了避雷器的伏安特性，提高了过电压通流能力，从而使避雷器特征的根本变化。
当避雷器在正常丁作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻片的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。
产品性能符合GB/T11032、JB /T8952、IEC60099-4、IEC62.11标准技术要求。
用途特点金属氧化锌避雷器用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。
使用环境条件1、环境温度不高于+40℃，不低于-40℃。
2、海拔高低不超过1000-2000m (高原地区应在订货时注册)。
3、交流系统频率50Hz 或60Hz 。
4、长期施加在避雷器上工频电压不超过避雷器持续运行电压。
5、最大风速不超过35m /s 。
6、地震烈度7度及以下地区。
7、污秽地区要注明。
型号及其含义附加特征W 防污， G:高原K:抗震型，TLB （热爆压脱离器）标称放电电流下最大残压kV 避雷器额定电压kV 设计序号S:配电，Z:电站， R:电容器组， X:线路，T:铁道，D:发电机、电动机，W:无间隙 C:有串联间隙：标称放电电流kA 复合外套金属氧化锌避雷器:YH氧化锌避雷器高压电器153154避雷器型号系统额定电压YH1.5W-0.28/1.3直流参考电压U1mA )雷电冲击电流下残压陂波冲击电流下残压≯kVkV 0.2261.3YH氧化锌避雷器0.28-0.8kV 低压型避雷器电气参数YH1.5W-0.28(0.5)YH1.5W-0.8/3.9避雷器型号系统额定电压雷电冲击电流下残压陂波冲击电流下残压≯kV15305017.334.557.5YH5WS-10/30YH5WS-17/503-10kV 配电型避雷器电气参数YH5WS-10/30*H5WS-5/15*3-10kV 保护电容器组型避雷器电气参数避雷器型号系统额定电压YH5WR-5/13.5YH5WR-10/27YH5WR-17/45雷电冲击电流下残压≯kV13.527操作冲击电流下残压YH氧化锌避雷器3-10kV 电站型避雷器电气参数YH5WR-10YH5WR-1710高压电器155YH5WZ-10/27YH5WZ-17/45避雷器型号系统额定电压YH5WZ -5/13.5雷电冲击电流下残压陂波冲击电流下残压≯kV 13.515.5156避雷器型号5WD-4/9.55WD-8/18.75WD-13.5/31陂波残压不大于5kA)kVp3.15-10.5kV电动机用避雷器电气参数电动机额定电压雷电残压不大于(2.5kAkVp3.156.310.10.79.5避雷器型号YH5WD-4/9.5 YH5WD-8/18.7 YH5WD-13.5/31 YH5WD-17.5/40陂波残压不大于5kA)kVp3.15-13.8kV发电机用避雷器电气参数发电机额定电压雷电残压不大于(2.5kAkVp3.15 6.3 10 13.810.79.5YH氧化锌避雷器YH2.5WD-13.5/31YH2.5WD-8/18.7YH5WD-13.5/31YH5WD-8/18.73.15-20kV 电动机中性点用避雷器电气参数6~42kV 氧化有串联间隙型复合外套锌避雷器电气参数表避雷器型号YH1.5WD -2.4/6YH1.5WD -4.8/12YH1.5WD -8/19YH1.5WD -10.5/23YH1.5WD -12/26YH1.5WD -13.7/29.2YH1.5WD -15.2/31.7U1mA 雷电残压不大于(1.5kA )kV p YH5CS -7.6/27YH5CS -12.7/45YH5CZ -7.6/24避雷器型号YH氧化锌避雷器YH1.YH16.0YH5CS YH5CS 注:Z 型外型及安装尺寸参照YH5WZ -6/10电站型避雷器尺寸图27452441标称电流下5kA 残压波形8/20≯kV 高压电器15715835-110kV 电站型避雷器电气参数6-10kV 线路型避雷器电气参数避雷器型号系统额定电压YH5WX -10/30YH5WX -17/50雷电冲击电流下残压陂波冲击电流下残压≯kV 305039.557.5YH氧化锌避雷器YH5WX-10/30YH5WX-17/5035-110kV 线路有串联间隙避雷器型电气参数35-110kV 变压器中性点型用避雷器电气参数YH氧化锌避雷器35-110kV 线路无间隙型避雷器电气参数高压电器159160注："*" 为大方波通流容量。
