摄影测量学教案摄影测量学教案一课题：摄影测量学基础教学目标：1. 让学生理解摄影测量学的基本概念和原理。
2. 使学生掌握摄影测量的主要流程和方法。
3. 培养学生对摄影测量技术的应用能力和创新思维。
教学重点&难点：重点：摄影测量的基本原理、像片的获取与处理。
难点：立体像对的解析与应用。
教学方法：问题导向式探究学习教学过程：教师：同学们，我们今天来开始学习一门很有意思的学科——摄影测量学。
首先，大家思考一下，什么是摄影测量学呢？（引导学生思考和讨论）学生：（自由发言）教师：好，那我们来看看摄影测量学的定义。
摄影测量学是通过摄影手段获取物体的影像，经过处理以获取被摄物体的形状、大小、位置、特性及其相互关系的一门科学。
（展示相关图片和实例）现在大家对摄影测量学有了初步的认识吧。
那我们来探究一下摄影测量的主要流程有哪些。
（提出问题）学生：（分组讨论）教师：大家讨论得很热烈，我们一起来总结一下。
摄影测量主要包括像片的获取、像片的定向、立体观测与量测、摄影测量解算等步骤。
（结合实例详细讲解每个步骤）接下来我们重点学习像片的获取。
像片是摄影测量的基础，那像片是怎么获取的呢？（引导学生思考）学生：用相机拍照。
教师：对，但不仅仅是这么简单哦。
获取高质量的像片需要考虑很多因素，比如相机的选择、拍摄角度、拍摄距离等等。
（详细讲解像片获取的要点和注意事项）然后我们来探讨一下立体像对。
同学们看这两组像片，它们有什么特点呢？（展示立体像对）学生：它们看起来很相似，但又不完全一样。
教师：非常好，这就是立体像对。
它们是从不同角度拍摄同一物体的像片对，通过对立体像对的解析，我们可以获取物体的三维信息。
（深入讲解立体像对的解析方法和应用）教材分析：本部分内容主要介绍了摄影测量学的基础知识和基本流程，为后续深入学习打下基础。
通过问题导向的探究学习，让学生主动思考和探索，加深对知识的理解和掌握。
作业设计：让学生寻找生活中可以用摄影测量技术解决的问题，并提出解决方案。
第6 次课首页教案正文像点移位比较的标准是什么？分析得到定义。
在图形中，P 是倾斜像片，0P 是假象的与 P 同摄站同主距的水平像片，它们相交于等比线cc h h ，m 是地面点M 在倾斜像片上的实际构像，m 是地面点M 在水平像片上的假想像点，两张像片沿等比线重合后，0m 在倾斜像片上的位置为0n ，根据定义，显然mn 就是倾斜误差，倾斜误差我们用a δ表示。
像片倾斜引起的像点移位规律是什么呢？ 下面我们进行倾斜误差公式的推导。
2、倾斜误差公式（Formulation ）在推导倾斜误差公式之前，在倾斜像片和水平像片上分别建立等角点坐标系cc y x c -和0c c y x c -。
点m 在坐标系cc y x c -中的坐标为（cc y x ,），点m 在坐标系c c y x c -中的坐标为（0,c c y x ），则由等角点系统下，水平像片与倾斜像片对应点位的共线方程得到：启发：在地面平坦，且像片水平时，航摄像片具有和地图一样的特性—统一比例尺。
在地面平坦时，像片的倾斜是造成比例尺不统一的一个原因。
首先探讨比对标准。
然后再分析得出定义。
牢记！简单的说是由于地形的起伏引起的像点移位。
结合下面图形讲清楚投影误差的含义。
图中，T为根据需要选定的基准面，P是倾斜像片，地面点A在像片上的构像为a，0A是地面点A在基准面上的垂直投影点，0a是0A在像片上的构像。
根据定义，aa0就是投影误差，我们用αδh来表示。
在推导投影误差公式之前，先给出投影误差的一条重要性质：过S作铅垂线SN，则SN就是主垂线，显然SN与0AA平行。
根据合点的性质可知，n是空间铅垂线无穷远点的构像，所以，n也必然是线段0AA所在直线无穷远点的构像，根据直线的中心投影为一直线的性质，aan,,三点必共线，所以投影误差αδh必然发生在底点的辐射线上。
设na=rn，na0=rn0，等角点辐射距，则有nnrrh-=αδ令像底点辐射线和像水平线的夹角为ϕ，称为方向角。
第7 次课首页教案正文变形的规律。
格网法：在航摄软片曝光时，标准方格网同时构像在软片上，通过检查航摄像片上格网点的移位来检查像片的变形情况。
4、改正航摄像片系统变形的方法A、当框标位于四角时适用于检测均匀伸缩，仿射变形和扭曲变形。
均匀伸缩改正方法仿射变形改正方法ybxbbyyaxaax2121++='++='双线性变换公式xybybxbbyxyayaxaax43214321+++='+++='线性正形变换公式yaxaayyaxaax234321++='-+='ybxbbyyaxaax2121++='++='投影变换公式物点三者共线。
基准面的选取是否一致，不一致带来的误差满足什么规律。
量测系统有没有系统误差存在。
这些问题最终体现为像点的系统误差。
强调！启发：如何利用标准改正变形？112132121321++++='++++='ycxcbybxbyycxcayaxax投影变换线性化公式xyayayaxaayxaxyayaxaax524276254321++++='++++='B、当框标位于四边中央时适用于均匀伸缩，不均匀伸缩和仿射变形仿射变形改正方法ybxbbyyaxaax2121++='++='均匀伸缩或不均匀伸缩改正方法利用框标改正像点坐标过程：●量测框标样片上框标坐标）（yx'',；●量测航摄像片上框标坐标）（yx,；框标和格网分别讨论。
注意：介绍思路为主。
2、畸变差的种类●径向畸变：像点移位位于像主点与像点的连线上。
●切向畸变：像点移位不位于像主点与像点的连线上。
3、产生畸变差的原因由于理论上和技术上的原因，制造严格无畸变的物镜是不可能的。
航摄仪物镜由许多透镜组合而成，理论上要求各透镜中心位于同一光轴上，即要求同心。
但是制造时，各透镜不可能完全同心，由此造成切向畸变。

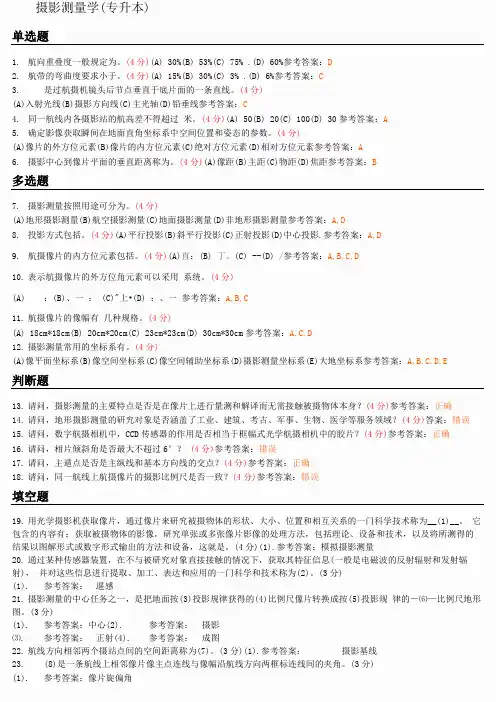

摄影测量学(专升本)单选题1.航向重叠度一般规定为。
(4分)(A) 30%(B) 53%(C) 75% .(D) 60%参考答案：D2.航带的弯曲度要求小于。
(4分)(A) 15%(B) 30%(C) 3% .(D) 6%参考答案：C3.是过航摄机镜头后节点垂直于底片面的一条直线。
(4分)(A)入射光线(B)摄影方向线(C)主光轴(D)铅垂线参考答案：C4.同一航线内各摄影站的航高差不得超过米。
(4分)(A) 50(B) 20(C) 100(D) 30参考答案：A5.确定影像获取瞬间在地面直角坐标系中空间位置和姿态的参数。
(4分)(A)像片的外方位元素(B)像片的内方位元素(C)绝对方位元素(D)相对方位元素参考答案：A6.摄影中心到像片平面的垂直距离称为。
(4分)(A)像距(B)主距(C)物距(D)焦距参考答案：B多选题7.摄影测量按照用途可分为。
(4分)(A)地形摄影测量(B)航空摄影测量(C)地面摄影测量(D)非地形摄影测量参考答案：A,D8.投影方式包括。
(4分)(A)平行投影(B)斜平行投影(C)正射投影(D)中心投影.参考答案：A,D9.航摄像片的内方位元素包括。
(4分)(A)直：(B) 丁。
(C) --(D) /参考答案：A,B,C,D10.表示航摄像片的外方位角元素可以采用系统。
(4分)(A) ：(B)、一： (C)"上•(D) ：、一参考答案：A,B,C11.航摄像片的像幅有几种规格。
(4分)(A) 18cm*18cm(B) 20cm*20cm(C) 23cm*23cm(D) 30cm*30cm参考答案：A,C,D12.摄影测量常用的坐标系有。
(4分)(A)像平面坐标系(B)像空间坐标系(C)像空间辅助坐标系(D)摄影测量坐标系(E)大地坐标系参考答案：A,B,C,D,E判断题13.请问，摄影测量的主要特点是否是在像片上进行量测和解译而无需接触被摄物体本身？(4分)参考答案：正确14.请问，地形摄影测量的研究对象是否涵盖了工业、建筑、考古、军事、生物、医学等服务领域？(4分)答案：错误15.请问，数字航摄相机中，CCD传感器的作用是否相当于框幅式光学航摄相机中的胶片？(4分)参考答案：正确16.请问，相片倾斜角是否最大不超过6°？(4分)参考答案：错误17.请问，主遁点是否是主纵线和基本方向线的交点？(4分)参考答案：正确18.请问，同一航线上航摄像片的摄影比例尺是否一致？(4分)参考答案：错误填空题19.用光学摄影机获取像片，通过像片来研究被摄物体的形状、大小、位置和相互关系的一门科学技术称为__(1)__。
第 6 次课首页
介绍由于像片倾斜和地形起伏造成的像点位置的变化。
掌握倾斜误差特性。
掌握投影误差特性。
掌握获取理想像片的基本思路。
重点：
倾斜误差、投影误差。
难点：
公式推导
教案正文
第六讲因像片倾斜和地形起伏引起的像点移位备注
一、上讲内容回顾与复习
像比例尺定义[重点]
像点比例尺一般公式[难点]
特殊点、线比例尺[重点]
二、本讲内容的引出、内容安排、难点重点介绍
因像片倾斜引起的像点移位
倾斜误差定义
公式推导(重点、难点)
倾斜误差性质
因地形起伏引起的像点移位
投影误差定义
公式推导（重点、难点）
投影误差性质
三、因像片倾斜引起的像点移位
1、倾斜误差（Tilt Error）
同摄站同主距的倾斜像片和水平像片沿等比线重合时,地面点在倾斜像片上的像点与相应水平像片上像点之间的直线移位。
像点移位比较的标准是什么分析得到定义。
上讲对航摄像片的比例尺进行了分析和讨论。
这从一方面航片的特性。
启发引出问题：为什么航片没有统一的比例尺呢引出这讲内容。
启发：
在地面平坦，且像片水平时，航摄像片具有和地图一样的特性—统一比例尺。
在地面平坦时，像片的倾斜是造成比例尺不统一的一个原因。
四、因地形起伏引起的像点移位
1、投影误差Projection Error （比较的标准）
当地面有起伏时，高于或低于所选定的基准面的地面点的像点，与该地
面点在基准面上的垂直投影点的像点之间存在的直线移位。
简单的说是由于地形的起伏引起的像点移位。
结合下面图形讲清楚投影误差的含义。
图中，T为根据需要选定的基准面，P是倾斜像片，地面点A在像片上
的构像为a，0
A
是地面点A在基准面上的垂直投影点，0
a
是0
A
在像片上的
构像。
根据定义，
a
a
0就是投影误差，我们用α
δh
来表示。
在推导投影误差公式之前，先给出投影误差的一条重要性质：
过S作铅垂线SN，则SN就是主垂线，显然SN与0
AA
平行。
根据合点
的性质可知，n是空间铅垂线无穷远点的构像，所以，n也必然是线段0
AA
所
在直线无穷远点的构像，根据直线的中心投影为一直线的性质，
a
a
n,
,
0三
点必共线，所以投影误差α
δh
必然发生在底点的辐射线上。
设na=rn，na0=rn0，等角点辐射距，则有
n
n
r
r
h-
=
α
δ
令像底点辐射线和像水平线的夹角为
ϕ
，称为方向角。
下面进行投影误差公式的推导：
2、投影误差公式（Formulation）
从图六不能直观的找出投影误差的表达式，为了得到严密公式，还需在
图六的基础上作一些辅助线，得到图七：
为什么是小值要
结合航空摄影测
量的具体情况。
启发：
显然只要该去倾
