各类知名吹瓶机介绍由于原油价格上涨,塑料原料的价格随之上扬,因此各容器厂家都在努力减轻容器的重量,以期节省原料。
而且在环保意识不断觉醒的今天,节省能源,减少污染已经成为衡量产品优质与否的一个重要指标。
此外,机器的安全性、质量、速度、造价成本、适用范围以及能源和原料的节约都是吹瓶机制造厂商为之殚精竭虑的题目。
为了与质素日益提升的中国吹瓶机竞争,赢得更多的国内市场份额,一些进口吹瓶机厂商在尽力降低设备的售价。
随着国内市场对高品质产品的需求不断的上升,性能良好的进口机将拥有更好的前景。
国内吹瓶机厂商则尽最大努力开发新技术,提高质量,以更好的机器来争取更佳的价格以及更大的市场份额。
为了简省生产程序,一步法吹瓶机将注、拉、吹多个工艺过程都集中在一台机器上完成,节省很多能耗与时间。
青木固研究所的一步法吹瓶机就是此方面的优秀代表之一。
而两步法则分瓶胚制作和拉伸吹塑两个步骤,分别在两台独立的机器上完成。
在实际应用过程中,因应产品特点、环境和条件差异,一步法和两步法各有自己的发展空间。
挤吹则往往更经济,模具也更便宜。
在加工形状复杂的瓶子时,宜选用挤吹。
速度已成为市场竞争的重点之重。
因应此趋势,香港雅琪集团开发出了每小时产量达6000件的机型。
其吹瓶机可以生产1毫升至1000升的容器。
由于PET材料具有透明度高、光泽好,强度高,以及化学性能稳定等优点,它在食品、日用化工品等方面的应用正变得越来越广泛。
宙马:三种吹塑技术的专家宙马(Jomar)1968年创立于美国,1969开始向塑料行业提供注射吹瓶机(简称注吹机)。
世界上第一台商业上可行的,并经完全测试的,含模具的注吹机,就是宙马提供的。
1990年宙马在新泽西州建起了占地约41000英尺的厂房,每年制造约50台注吹机,广泛用于医药、医疗、日用化工、食品等的包装生产行业,此外还用于个人保健品、工业工具的生产等。
多年来,宙马公司不断推出新型号的注吹机,不断更新或采用新的技术,以达更好地满足用户需要和促进包装容器行业发展。

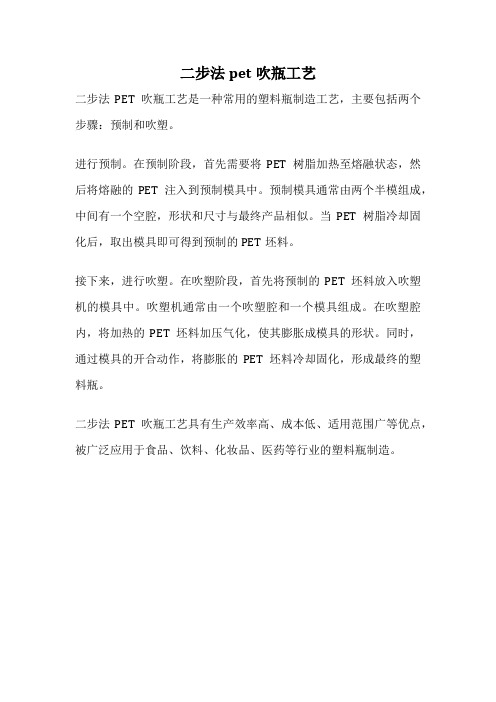

二步法pet吹瓶工艺
二步法PET吹瓶工艺是一种常用的塑料瓶制造工艺，主要包括两个步骤：预制和吹塑。
进行预制。
在预制阶段，首先需要将PET树脂加热至熔融状态，然后将熔融的PET注入到预制模具中。
预制模具通常由两个半模组成，中间有一个空腔，形状和尺寸与最终产品相似。
当PET树脂冷却固化后，取出模具即可得到预制的PET坯料。
接下来，进行吹塑。
在吹塑阶段，首先将预制的PET坯料放入吹塑机的模具中。
吹塑机通常由一个吹塑腔和一个模具组成。
在吹塑腔内，将加热的PET坯料加压气化，使其膨胀成模具的形状。
同时，通过模具的开合动作，将膨胀的PET坯料冷却固化，形成最终的塑料瓶。
二步法PET吹瓶工艺具有生产效率高、成本低、适用范围广等优点，被广泛应用于食品、饮料、化妆品、医药等行业的塑料瓶制造。
全自动旋转式PET瓶吹瓶机1 范围本标准规定了全自动旋转式聚对苯二甲酸乙二醇酯（PET）吹瓶机的术语和定义、型号、型式、基本参数及工作条件、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于采用二步法制瓶工艺吹制饮料、酒类、调味品、食品、日化、医药等领域包装用PET瓶的全自动旋转式PET瓶吹瓶机（以下简称吹瓶机）。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件、仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所用的修改单）使用于本文件。
GB/T 191 包装储运图示标志。
GB/T 2828.1 计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划GB 2894 安全标志及其使用导则GB/T 3766 液压系统通用技术条件GB 4806.1 食品用橡胶制品卫生标准GB 5226.1—2008 机械电气安全机械电气设备第1部分：通用技术条件GB/T 7311 包装机械分类与型号编制方法GB/T 7932 气动系统通用技术条件GB/T 9969 工业产品使用说明书总则GB 13113 食品容器及包装材料用聚对苯二甲酸乙二醇酯成型品卫生标准GB 13114 食品容器及包装材料用聚对苯二甲酸乙二醇酯树脂卫生标准GB/T 13277.1—2008 压缩空气第1部分：污染物净化等级GB/T 13306 标牌GB/T 13384 机电产品包装通用技术条件GB/T 14253 轻工机械通用技术条件GB 16798 食品机械安全卫生GB/T 16855.1 机械安全机械控制系统有关安全部件第1部分：设计通则GB 19891 机械安全机械设计的卫生要求JB/T 7232 包装机械噪声声功率级的测定简易法JB 7233 包装机械安全要求QB/T 1868 聚对苯二甲酸乙二醇酯（PET）碳酸饮料瓶QB 2357 聚对苯二甲酸乙二醇酯（PET）无汽饮料瓶QB/T 2665 热灌装用聚对苯二甲酸乙二醇酯（PET）瓶3 术语和定义下列术语和定义适用于本文件。
综合类一步法机器：single-stage machine或者one-stage machine两步法机器：two-stage machine注射吹瓶机（有这样描述的机器就是一步法的机器）：injection blow molding machine注塑机：injection molding machine拉伸吹瓶机（也就是我们的PET吹瓶机）：stretch blow molding machine挤出吹瓶机（也就是PE吹瓶机）：extrude blow molding machine管胚模具：preform injection mold吹瓶模具：blow mold瓶盖模具：cap injection mold注塑模具：injection mold辅机：auxiliary equipment 英 [ɔːg'zɪlɪərɪ; ɒg-] 美 [ɔːɡ'zɪlɪəri]原料类聚乙二醇对苯二甲酸酯（简称：聚酯）：PET聚乙烯：PE低密度聚乙烯：LDPE中密度聚乙烯：MDPE高密度聚乙烯：HDPE聚酰胺：PA聚碳酸酯（简称：聚碳）：PC聚丙烯：PP聚苯乙烯（简称：透苯）：PS聚氯乙烯：PVC丙乙烯-丁二烯-苯乙烯共聚物：ABS注塑机类机器各部件名称：喷嘴：nozzle 英 ['nɒz(ə)l] 美 ['nɑzl]螺杆：screw 英 [skruː] 美 [skru]螺杆头：screw head止逆环：anti-reverse ring reverse 英音：[ri'və:s] 美音：[rɪ'vɝs] ring 英音：[riŋ] 美音：[rɪŋ]止逆垫：anti-reverse washer washer 英 ['wɒʃə] 美 ['wɑʃɚ]料筒：barrel 英 ['bær(ə)l] 美 ['bærəl]前料筒：front barrel加热圈：heating ring或者heater注射台：carriage推力座：pushing frame联轴节（用来连接电机和油泵）：shaft coupling shaft 英 [ʃɑːft] 美 [ʃæft]couple英 ['kʌp(ə)l] 美 ['kʌpl] n. 对；夫妇；数个vt. 结合；连接；连合vi. 结合；成婚轴承（安装在推力座中）：bearing bear 英 [beə] 美 [bɛr]前模板：front mold-plateplate 英 [pleɪt] 美 [plet] n. 碟；金属板；金属牌；感光底片vt. 电镀；给…装甲定位圈：locating ring中模板：middle mold-plate后模板：rear mold-plate拉杆：tie-bar顶出杆：ejection bar ejection 英 [i'dʒekʃən] 美 [i'dʒekʃən] n. 喷出；排出物自润滑型石墨铜套：self-lubricating graphite copper bushes铜套：copper bush吸油过滤器：oil filter油位表：oil level meter压力表：pressure meter油冷却器：oil condenser液压管：hydraulic hose分水器：mold cooling water regulator油封（也就是油缸中的密封圈）：oil seal机械防震脚垫：mechanical leveling pad模具安装压块：mold installation block备用零件：spare parts kit工具箱：tool box机器各个动作描述：合模：mold close开模：mold open注射：injection保压：holding pressure塑化（或者叫“储料”）：plasticization (or “charge”)冷却：cooling顶出：ejection顶出进：ejection forward顶出退：ejection backward射台移动：carriage moving防流涎：suck back清料：purge调模：mold-height adjustment电脑及电气、液压元气件的描述：PLC控制主板：main board of PLC电子尺板：linear potentiometer boardMM板：MM board显示屏板：displaying screen board按键板：key board变压器：transformer电源开关：power switch语言程序块：language program chip主程序块：main program chip固态继电器：solid-state relay交流接触器：AC contactor断路器：breaker保险丝：fuse空气开关：air switch或者air break switch恒温开关：thermostatic switch热继电器（或者叫热保护器）：thermal relay安培表：ammeter电压表：voltmeter热电偶：thermocouple接近开关：limit switch行程开关：position switch报警灯：alarm lamp电子尺：linear potentiometer电动机：electrical motor塑化马达：hydraulic motor for plasticization调模马达：hydraulic motor for mold-height adjstment定量油泵：constant oil pump变量油泵：variable oil pump方向控制电磁阀：electromagnetic directional-control valve背压阀：back-pressure control valve比例控制阀：proportion control valve，也叫PQ valve机器标准功能描述：锁模部分Clamping Unit5点式双曲肘锁模机构：5-piont rigid toggle system机械、电气安全装置：Mechanial, electrical mold close safety interlock device高速闭模：High speed clamping低压模保：Low pressure mold protection function多级压力、多级速度开合模调整：Multi-stage mold open/close pressure & speed control多次顶出：Multi-stroke hydraulic ejection function中央润滑系统：Concentrated auto lubrication system液压油马达驱动齿圈调模：Mold height adjstment using hydraulic motor合模、顶出电子尺控制：Linear potentiometer control for clamping & ejection.自动调模功能：Automatic mold height adjustment funciton for clamping force setting.铰链部分自润滑铜套：Self-lubricating graphite bushes for toggle system注射部分Injection Unit双缸平衡式注射系统：Balanced double cylinder injection system双缸整进系统（蓄能器机器除外）：Double-cylinder carriage moving device (except for the machine with nitrogen accumulator)多级压力、多级速度注射、保压、储料调整：Multi-stage pressure & speed adjustment system for injection, holding-pressure & plasticizing.注射电子尺控制：Linear potentiometer control for injection.螺杆冷启动（防止）功能：Plasticizing cold start prevention function螺杆转速监控装置：Screw rotation speed testing device自动清料功能：Automatic purging function防滑铝花纹盖板：Injection unit anti-slip aluminum cover高扭矩油马达驱动螺杆预塑装置：High torque motor for screw plasticization倒索防流涎：Suck back function运用固态继电器的料筒温度PID控制：PID barrel temperature control with solid-state relay 喷嘴温度PLC控制：PLC control for machine nozzle’s temperature背压调节装置：Back pressure adjsutment function料筒加热防护罩：Barrel heater insulating cover液压Hydraulics低噪音定量泵系统：Low-noise system with constant pump液压油油温过高报警：System hydraulic oil tempertaure alarm function润滑油低油位报警：L ubricating oil short alarm function系统压力表：System pressure gauge背压表：Back-pressure gauge油箱液位计：Oil tank level电控Electronics全电脑控制：All computer control system彩色LCD显示：Color LCD screen display模具记忆系统：Multiple molding data memorizing system参数资料保护锁：Unattended running operation lock switch实时检测显示各动作运作情况：Molding condition monitoring function异常报警功能：Abnormal alarm function外供预留电源插头1组：1 set of auxiliary power outlet socket前门后门急停开关：Emergency-stop button on both front door & rear door报警灯：Alarm lamp机器选装功能描述：双抽查芯装置：Double core pulling device液压螺旋脱模马达：Unscrew doffing hydraulic motor多级气顶装置：Multi-stages pneumatic ejector system前门液压保护装置：Hydraulic safety device for front door旁路过滤器装置：Bypass oil filter流量温度显示分水器：Mold cooling water regulator (with flow indicator glass tube)全套自润滑轴套：Self-lubricating graphite bushes for tie-bar and injection unit加大油冷却器：Enlarged oil condenser比例背压控制：Proportion back-pressure control by PLC蓄能器辅助快速注射：Fast injection by nitrogen accumulator变量泵：V ariable pump drive吹瓶机类机器部件及零件名称：前模板：front mold-plate中模板：middle mold-plate后模板：rear mold-plate拉杆：tie-bar封口拉伸汽缸：2-in-1 seal-stretch cylinder拉伸杆：stretching rod密封圈：seal ring封口头：sealing head封口橡胶片：rubber sealV型圈：v-ring合模汽缸：clamping cylinder快插接头：Tie-in节流阀：throttle valve高压阀：high-pressure solenoid valve（这是完整的讲法，也可以说是high-pressure valve）低压阀：low-pressure solenoid valve（这是完整的讲法，也可以说是low-pressure valve）气动三联件：filter-lubricator-decompresor（或者说是pneumatic 3-in-1 device）高压压力表：high-pressuer pressure gauge高压减压阀：high-pressure decompressed valve消音器：silencer（或者加muffler）电源开关：power switch变频器：inverter启动开关：start-up switch急停开关：emergent-stop switch保险丝：fuse保险丝座：fuse frame电压表：voltmeter电源指示灯：power indicator调压表：voltage regulator时间继电器：time relay速度控制器：speed controller温度显示器：temperature indicator温度传感器：temperature sensor可控硅元件：thyristor散热片：radiation fin交流接触器：contactor空气开关：airbreak switch加热灯管：heating lamp支流风扇：DC fan自转电机：rotation motor冷却风机：cooling fan排风电机：exhausting motor驱动电机：driving motor联轴节：coupling joint管胚托盘安装座：installing frame for preform holder可调整的管胚托盘：adjustable preform holder不可调整的管胚托盘：nonadjstable preform holder黄油嘴：grease mouth专用扳手：special spanner滑轨：sliding rail滑块：sliding block缓冲器：buffer磁性开关：magnet switch光电开关：photoswitch机器各个动作描述：合模：mold close开模：mold open封口：mouth seal拉伸：stretch预吹：pre-blow吹气：blow排气：exhausting或者ventilating调模：mold-height adjustment管胚模具类模具各个零件描述：型芯：core型芯座：core frame型腔：cavity型腔压块：cavtiy pressing block螺口：neck铜喷嘴（圆头）：copper nozzle (round head)铜喷嘴（尖头）：copper nozzle (cone-shaped head) 塑料隔热片：plastic heat-insulated washer塑料隔热片：plastic heat-insulated piece喷嘴座：nozzle frame金属隔热圈：metal heat-insulated ring封口针：sealing needle汽缸：cylinder活塞：piston密封圈：sealing ring喷嘴加热圈：nozzle heater加热棒：heating rod磁接头：porcelain insulator调压表：voltage regulator温度控制器：temperature controller可控硅元件：thyristor热电偶：thermocouple空气开关：airbreak switch电压表：voltmeter电流表：ammeter圆形插头和插座：round shape plug & socket方形插头和插座：square shape plug & scoket水嘴：water nipple气嘴：air nipple电磁阀：electromagnetic valve气动三联件：filter-lubricator-decompresor（或者说是pneumatic 3-in-1 device）偏芯测量装置：eccentricity measuring device顶出延长杆：extended ejection bar模具各块模板描述：型芯安装板：Core installing plate推料板：pushing plate滑块：sliding plate型腔板：cavity plate喷嘴板：nozzle plate热流道板：manifold plate汽缸板：cylinder plate相关名词针阀式：valve-gate type热流道：hot runner螺口类型：neck finish几种标准螺口的代名词：28PCO，28BPF，30/25 high，30/25 low，48/41，dropless（这个代表是油瓶压口）瓶盖模具类模具各个零件描述：滑块上的镶片：slinder insert斜导柱：oblique guiding pillar矩形弹簧：rectangular spring圆形弹簧：round spring铜喷嘴头：copper nozzle tip铜封料垫：copper sealing wahser卡簧：circlipPID温度控制器：PID temperature controller喷嘴加热圈：nozzle heater加热棒：heatng rod可控硅：thyristor电压表：voltmeter电流表：ammeter热电偶：thermocouple相关名词热流道：hot runner冷流道：cold runner料把：runner frame顶部点式进料口：top-point-type material input mouth潜伏式侧面浇口：side-cryptic-type material input mouth防盗型瓶盖：thief-proof type cap翻盖：flip-top type cap运动盖：sport type cap压盖：dropless type cap辅助机械类辅机名称高压空压机：high-pressure air compressor低压空压机：low-pressure air compressor螺杆式空压机：screw air compressor增压机：booster储气罐：air storing tank干燥过滤一体机：2-in-1 air dryer & air filter自动上料机：autoloader热风干燥机：hopper dryer磁铁底座：magnetic base移动式脚架：moveable floor stand吸料盒：material sucktion box蜂巢式除湿干燥机：honeycomb ferriswheel type dehumidifying dryer 落地式旋风集尘器：floor-stand type cyclone dust collector模具除湿机：mold sweat dehumidifier风冷式冷水机：air-cooling type water chiller水冷式冷水机：water-cooling type water chiller冷却水塔：cooling tower辅机配件名称空压机类活塞环：piston ring活塞：piston吸气阀组：sucking valve group排气阀组：exhausting valve group安全阀：safety valve单向进气阀：one-way entry valve纸垫片：paper gasket轴瓦：bearing bush油位表：oil level gauge磁力启动器：magnetic starter电磁阀：electromagnetic valve压力控制器：pressure controller高压皮管：high-pressure hose空气滤清器：air filter油过滤器：oil filter油水分离器：oil/water separator干燥过滤器类过滤器滤芯：filter element电子自动排水器：electrical automatic drain冷却水塔类水泵：water pump扬程：lift其他类。
(1)“挤吹”Extrusion-Blow moulding又称中空挤出吹塑。
挤出机连续挤出空心管，用剪刀(人工)或切割装置(自动)切成小段后移到挤吹模具内吹制成型。
优点：设备简单、投资小，成本价格低。
缺点：瓶口不平，密封很差。
原料通常选用LDPE，阻透性能远低于HDPE/PP，装药保质贮存期短。
(2)二步法“注-吹”Two steps injection-Blow moulding。
“注射、吹塑”由独立的两台机器分开进行，俗称“二步法”。
第一步：由一台普通注塑机注射成型管坯，管坯的瓶头部分(瓶口、螺纹)已经成型；第二步：人工将管坯放在蜂窝状加热器或自动循环加热传送带上加热调温，然后移到吹瓶机用压缩空气吹制成型。
优点：设备较简单，投资较少。
瓶口较平整，密封良好。
品种开发快，模具费用较低，成本价格中、低。
缺点：注射管坯与吹塑成型分步进行，易传递污染，菌检难保证，产品同一性差，不太适应大批量生产。
(3)一步法“注-吹”One step injection-Blow moulding。
“注射、吹塑”在同一台机器上完成。
根据不同机种又分为三工位和二工位“注-吹”。
三工位“注-吹”制瓶机三个工位以120°角成等边三角形分布，第一工位为注射成型工位，第二工位为吹塑成型工位，第三工位为脱瓶工位。
三个工位可同时运行，生产效率高，周期短，而且可与传送带连接自动计数包装，真正实现药用塑料瓶生产全过程中与人手“无接触”，确保产品卫生洁净。
二工位“注-吹”塑料机二工位可上、下或前后排列；第一工位为注射成型工位，第二工位为吹塑成型工位；由于少一个专用脱瓶及冷却工位，所以较难实现全自动计数包装（一般为散装人工计数）。
另外，生产周期较长，生产效率低于三工位。
优点：自动化程度高，生产能力高。
瓶口平整度高，密封极好。
选用HDPE/PP原料，瓶壁均匀，阻透性能优良，装药保质贮存期长。
目前，国内标准化药包企业基本上都采用一步法“注吹”工艺设备，其中以“三工位”结构为主。
