喷塑外观检验要求

钣金件喷塑检验标准
钣金件喷塑检验是钣金件生产过程中非常重要的环节，其质量直接关系到产品的使用寿命和外观效果。

为了确保钣金件喷塑产品的质量，制定了一系列的检验标准，以便对产品进行全面、严格的检验。

首先，钣金件喷塑检验标准需要包括外观质量的检验。

外观质量是钣金件喷塑产品的第一印象，也是用户对产品质量的直观感受。

在外观检验中，需要检查产品表面是否平整，是否存在气泡、裂纹、起皮等缺陷，以及颜色是否均匀、饱满等。

这些都是影响产品外观质量的关键因素，需要进行严格检验。

其次，钣金件喷塑检验标准还需要包括涂层附着力的检验。

涂层附着力是指喷塑涂层与钣金件表面的结合程度，直接关系到产品的使用寿命。

在涂层附着力检验中，需要进行划格试验、粘结试验等，以确保涂层与基材之间的结合牢固，不易剥落。

另外，钣金件喷塑检验标准还需要包括耐候性的检验。

耐候性是指产品在自然环境下长时间使用后，其表面质量是否能够保持稳定。

在耐候性检验中，需要进行盐雾试验、紫外线曝晒试验等，以模拟产品在不同环境下的使用情况，检验其耐候性能。

最后，钣金件喷塑检验标准还需要包括厚度和硬度的检验。

涂层的厚度和硬度直接关系到产品的防腐性能和耐磨性能。

在厚度和硬度检验中，需要采用专业的测量仪器进行测试，确保产品涂层的厚度和硬度符合标准要求。

总的来说，钣金件喷塑检验标准是钣金件生产过程中不可或缺的环节，其严格执行对产品质量的保证至关重要。

只有严格按照检验标准进行检验，才能够确保钣金件喷塑产品的质量稳定、可靠。

希望所有生产厂家和检验人员都能够严格执行检验标准，为用户提供更加优质的钣金件喷塑产品。

一：质量要求
1.虚喷：喷塑表面不允许有生锈现象，喷塑产品表面厚度要均匀，不能有脱落露底
2.损坏变形：喷塑表面不允许有擦伤及变形
3.杂物：喷塑表面不能有成片的塑粉小颗粒
4.凹坑：喷塑表面不允许存在凹坑
5.划痕：喷塑表面不允许有划痕
6.色差：喷塑表面颜色与提供的标准颜色之间不允许出现颜色差别
7.表面附着力：表面附着力不得低于百分之三十，涂层被酒精溶剂擦拭后，涂层不能有变色、掉色及无光泽现象
8.掉色：用无尘布沾取工业酒精擦拭涂层，反复几次涂层无变色、掉色及无光泽现象
9.喷涂硬度：用HB铅笔，不削尖利，以一般手写力度在测试面上面滑行一次，然后用布擦干净观察，其表面只允许有轻微的划痕而不破
10.粉末：同一批次所有加工商所用的粉末颜色一致。

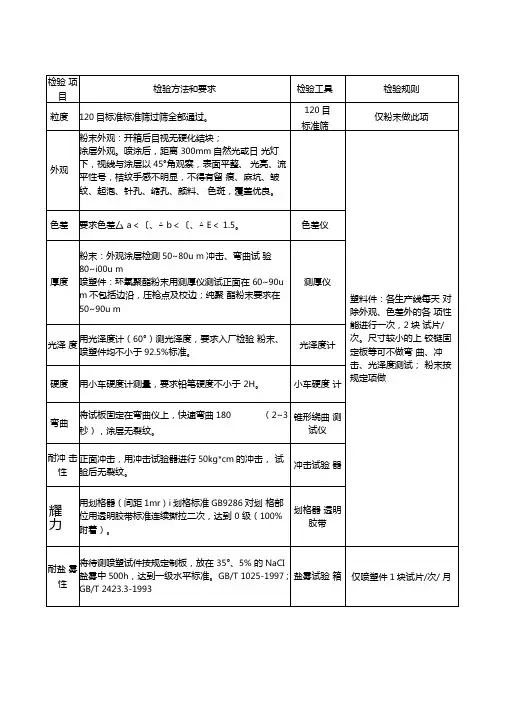

塑料件：各生产线每天 对除外观、色差外的各 项性能进行一次，2块 试片/次。尺寸较小的上 铰链固定板等可不做弯 曲、冲击、光泽度测试； 粉末按规定项做
色差
要求色差厶a＜〔、△b＜〔、△E＜1.5。
色差仪
厚度
粉末：外观涂层检测50~80u m冲击、弯曲试 验80~i00u m
喷塑件：环氧聚酯粉末用测厚仪测试正面在60~90u m不包括边沿，压枪点及校边；纯聚 酯粉末要求在50~90u m
冲击试验 器
耀力
用划格器（间距1mr）i划格标准GB9286对划 格部位用透明胶带标准连续撕拉二次，达到0级（100%附着）。
划格器 透明胶带
耐盐 雾性
将待测喷塑试件按规定制板，放在35°、5%的NaCI盐雾中500h，达到一级水平标准。GB/T 1025-1997;GB/T 2423.3-1993
盐雾试验 箱
仅喷塑件1块试片/次/月
耐紫 外线
喷塑件在UVB-313紫外灯，8h光照/4h冷凝循 环试验，光照温度60C，冷凝温度50C，时 间为24h，要求样板色差△E<5.5，失光率W60%涂层无粉化。
老化试验 箱
备注：粉末需要进行：
1.型式试验
a.连续生产一个月以上；
b.工艺材料变动或连续停产半年后恢复生产；
测厚仪
光泽 度
用光泽度计（60°）测光泽度，要求入厂检验 粉末、喷塑件均不小于92.5%标准。
光泽度计
硬度
用小车硬度计测量，要求铅笔硬度不小于2H。
小车硬度 计
弯曲
将试板固定在弯曲仪上，快速弯曲180（2~3
秒），涂层无裂纹。
锥形绕曲 测试仪
耐冲 击性
正面冲击，用冲击试验器进行50kg*cm的冲击， 试验后无裂纹。

钣金件喷塑检验标准一、适用范围公司所有钣金件的喷塑、检验及验收二、工艺要求1.对零部件毛边、毛刺应清除干净2.对未进行电泳、镀锌之前的零件应进行除油及磷化处理,并应烘干后进行涂装;3.对零件外表面有凹坑、划痕等缺陷,就进行刮腻子处理,使得表面平整4.不得使用回收粉进行涂装三、检查项目及要求1.涂层颜色及纹路：承制方按要求制作样板,双方确认;涂层颜色及纹路按样板进行验收,目测无明显色差不大于3度,纹路符合样板;2.涂层附着力（1）用划格法测定：即以1mm间距进行划100方格检验,划格力度深达底材,然后用3M胶布贴上,瞬间用力拉开,不得脱落30/100格（2）用圆滚线划痕法测定：即用附着力测定仪,不低于GB/T1720中的5级3.涂层光泽：涂层被酒精溶剂擦拭后,涂层不能有变色,掉色,无光泽现象4.涂层硬度：涂层硬度用犁耕法测定：即以2H铅笔将笔芯前端切齐,铅笔与代测物成45度推出,表面无划痕;5.涂层厚度：涂层厚度≥30μm-60μm6.喷涂表面外观（1）涂层表面无花斑、缩孔、凹痕、针孔、开裂、剥落、粗糙、粗颗粒、露底、划痕、夹杂异物,挂流、积粉等缺陷（2）表面污点、颗粒、气泡检验：A面：整个表面允许3点,每点直径﹤1mm,点与点间距﹥20mmB面：整个表面内允许5点,每点直径﹤1mm,点与点间距﹥20mmC面：整个表面内允许7点,每点直径﹤1mm,点与点间距﹥20mm3内表面各面允许8点,每点直径﹤1mm,点与点间距﹥20mm4对螺柱、螺孔应进行保护,不允许有涂层覆盖而影响装配四、要求时,供方需出具检验报告测检验时照度为300Lx表面定义A面：使用时面对使用者的表面B面：与A面相邻的4个表面、C面：使用时背对使用者的表面。
