中国建筑中广泛应用置换通风１.引言近年来，一种新的通风方式--置换通风在我国日益受到设计人员和业主的关注。
这种送风方式与传统的混合通风方式相比较，可使室内工作区得到较高的空气品质、较高的热舒适性并具有较高的通风效率。
1978年德国柏林的一家铸造车间首次采用了置换通风系统，从这以后，置换通风系统逐渐在工业建筑、民用建筑及公共建筑中得到了广泛的应用。
特别是在北欧斯堪的纳维亚国家，现在大约50％的工业通风系统采用了置换通风系统，大约25％的办公室通风系统采用了置换通风系统。
在中国，也有一些工程开始采用置换通风系统，并取得了一些令人满意的结果。

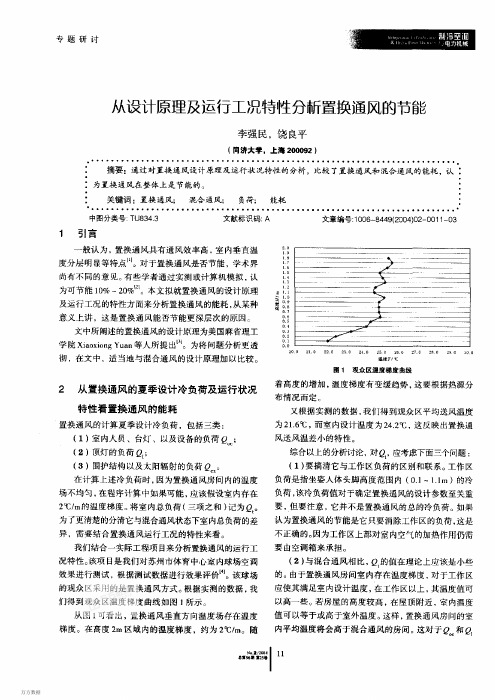

2.置换通风的原理与特点置换通风以低速在房间下部送风，气流以类似层流的活塞流的状态缓慢向上移动，到达一定高度受热源和顶板的影响，发生紊流现象，产生紊流区。
气流产生热力分层现象，出现两个区域：下部单向流动区和上部混合区。
空气温度场和浓度场在这两个区域有非常明显的不同特性，下部单向流动区存在一明显垂直温度梯度和浓度梯度，而上部紊流混合区温度场和浓度场则比较均匀，接近排风的温度和污染物浓度。
因此，从理论上讲，只要保证分层高度在工作区以上，首先由于送风速度极小且送风紊流度低，即可保证在工作区大部分区域风速低于0.15m/s，不产生吹风感；其次，新鲜清洁空气直接送入工作区，先经过人体，这样就可以保证人体处于一个相对清洁的空气环境中，从而有效地提高了工作区的空气品质。
这种通风形式不再完全受送风的动量控制而主要受热源的热浮升力作用，热污染源形成的烟羽因密度低于周围空气而上升。
烟羽沿程不断卷吸周围空气并流向顶部。
如果烟羽流量在近顶棚处大于送风量，根据连续性原理，必将有一部分热浊气流下降返回。
因此在顶部形成一个热浊空气层。
根据连续性原理，在任一个标高平面上的上升气流流量Qp等于送风量Qs与回返气流流量Qr之和。
因此必将在某一个平面上烟羽流量Qp正好等于送风量Qs，在该平面上回返空气量等于零。
置换通风建筑节能论⽂题⽬：置换通风技术简介学院:专业:学号:学⽣姓名:指导教师:⽇期:置换通风技术简介0 摘要简述了置换通风的原理与特性,介绍了置换通风系统的设计要点及其末端送风装置,举出了⼀些⼯程应⽤实例,指出置换通风是⼀种值得推荐的通风⽅式。
关键词置换通风热⼒分层温度梯度换⽓效率送风末端装置节能。
Outlines the principles and characteristics of displacement ventilation, introduced the displacement ventilation system design point and the end of the air blower, cited some examples of engineering applications, noted displacement ventilation is a recommended ventilation.1 研究背景置换通风系统以其舒适、节能等独具的特点越来越引起⼈们的关注, 当前这种送风⽅式正在成为⼈们研究的热点。
作为⼀种新的空调通风形式, 置换通风采⽤低速、低温差、房间底部送风和房间顶部排风的⽓流组织⽅式, ⽐传统的混合通风⽅式具有很多优点, 多数场所都能较好满⾜⼈体舒适性要求; 送风系统直接把新风送⼊⼯作区, ⼈呼吸范围内的通风效率( Ventilation efficiency) 得以提⾼, 部分停滞在室内的污浊空⽓迅速排出室外; 由于送风温度⾼、温差⼩, 冷⽔机组和处理新风所需的能耗降低; 由于只考虑⼯作区负荷, 系统所需的能耗明显降低。
根据其特性, 该系统特别适⽤于四季凉爽⼲燥, 可直接使⽤室外新风消除余热、余湿的地区。
2 置换通风的发展历程2.1 国外研究情况置换式通风于⼆⼗世纪七⼗年代末⾸先在北欧发展起来1978年德国柏林⼀个焊接车间⾸次使⽤了置换式通风⽅式.20 世纪80年代中，该⽅式⼜被⽤于办公室等商业建筑中。
