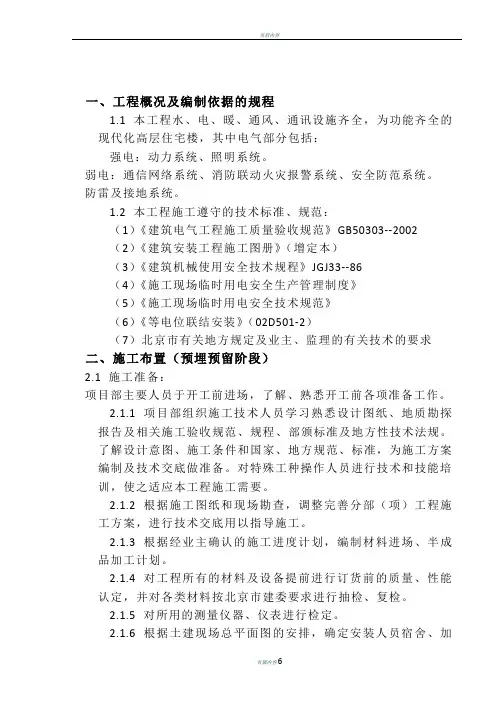

电气预留预埋方案项目工程电气预留预埋施工方案目录一、工程概况 (1)二、施工准备 (2)三、主要施工方案 (4)四 . 劳动力组织及劳动力计划 (19)五 . 备料计划及机具计划 (20)六 . 施工进度计划 (21)一、工程概况（一）建筑面积和结构情况（二）机电安装工程概况1 、电气部分 -- 由变、配电系统、动力照明系统、汽车充电桩预留配电箱系统。
2、防雷接地系统，从筏板开始利用上下两层φ16 的螺纹钢筋焊接形成避雷网带，引下线利用φ12 的 4 条钢筋焊接止屋面。
（按图纸设计大于等φ 12 的钢筋 4 根φ 16 的 2 根。
）3、火灾自动报警及消防联动控制系统、通信系统、消防广播系统、视频监控系统、综合布线系统、可视对讲系统、异常情况报警系统、有线电视及门禁系统及楼宇自控系统等系统组成，预留预埋从基础底板开始，主要预埋各类管路及套管，其中外墙和人防区域预埋密闭套管。
暗埋配管形式有 3 种，人防区域为镀锌钢管，非人防区和公寓内为焊接钢管和PVC线管。
二、施工准备（一）人员准备项目经理项目总工现场经理各专业工程师各专业质量检查员资料员施工工长施工队技术负责人施工队材料负责人施工队质检员施工队工班组长图一项目管理机构在施工前，项目部组成一个有效的组织管理机构（如图一），以保证工程各项施工措施、方案的正确实施。
（二）技术准备1.设计交底图纸会审设计交底图纸会审主要通过自审专业图纸、各专业之间会审，发现问题及提出解决办法，以便在设计交底时由设计人员解决。
具体应从以下方面进行：（1）图纸说明是否齐全、清楚、明确；（2）建筑、结构与设备、管线有无矛盾，设备层尺寸及管井、竖井尺寸、楼板厚度是否满足安装要求；（3）图纸上尺寸、坐标、标高及管线交叉点是否相符；（4）器具安装、设备安装基础、空间是否合适；（5）设备层管线进户做法是否合理；（6）墙、板预留洞、套管是否缺少，尺寸标高位置是否正确；（7）各专业之间有无错、碰、漏等问题；（8）采用了哪些新材料，其品种、规格是否满足要求；（9）是否缺少专业图纸。
2.施工技术交底图纸会审施工技术交底图纸会审是在设计交底的基础上，依据施工验收规范、检验评定标准、劳动定额等文件，在投标文件 " 施工组织设计 " 的基础上，根据科学性、针对性、可操作性的要求。
具体从以下几方面进行：3、对施工队的资质、业务能力、施工经验进行审查，保证在施人员持证上岗率在 80%以上。
4、专业工程师在接到施工图纸后，组织项目、施工队相关人员熟悉图纸，确定相应的施工方案并向施工队伍下发相关的技术交底记录；找出施工中的重点、难点，并提出解决办法。
5、专业工程师在会审图纸当中，和土建进行对比，验证设计的可行性。
6、积极联系甲方、设计、监理召开图纸会审、设计交底会议，提出问题及建议，确定解决方案。
7、全面熟悉图纸，清楚电气、给水、排水、中水、雨水、风管等管路、管道的走向，接线盒位置，管道管径，坐标位置，支管和分支甩口位置，以及结构、建筑各类梁、板、柱、墙体的位置。
8、目前图纸会审已基本结束，其中与管路预留预埋有关的主要内容如下：（1）人防层中所有预留预埋的均为热镀锌钢管；（2）除人防区域外所有混凝土及二次结构中预留预埋的为焊接钢管和硬质 PVC管阻燃；（3）所有消防、弱电预埋管路的规格型号严格依据目前图纸，待分包单位进场后深化再进行改动。
三、主要施工方案（一）施工准备。
焊接钢管进入现场时应进行材料检验，其型号规格应符合设计要求，钢管、钢板壁厚均匀、无裂痕、砂眼、棱刺和凹扁现象，其中焊接钢管壁厚不小于 2.5mm，人防用钢板不小于5mm，接线盒璧厚不小于 1.2mm，接线箱壁厚不小于 1.5mm，PVC线管壁厚（φ 20为 1.8mm）、（φ 25 为 1.9mm）（φ 32 为 2.4mm）允许误差正负 0.3mm（二）施工内容1、电气暗配管路①技术要求暗敷设的焊接钢管采用套管焊接连接，镀锌钢管采用专用套筒连接， PVC管采用专用套管加专用粘接剂连接。
消防联动控制、自动灭火控制、通信、应急照明、紧急广播等线路，其保护层厚度不小于 30mm，其他管路保护层不小于15mm。
焊接钢管与接线盒应采用双根母进行固定牢固，双根母将接线盒加紧，不能有缝隙，管口出根母为2-3 扣，钢管断口应平齐，管口光滑，在进出接线盒应采用对应规格圆钢当接地线焊接牢固，圆钢规格见下表所示。
双面施焊，焊接长度不小于6D（圆钢外径长度）。
镀锌钢管跨接地线严禁电焊连接，应采用专用抱卡加软铜线的方式跨接。

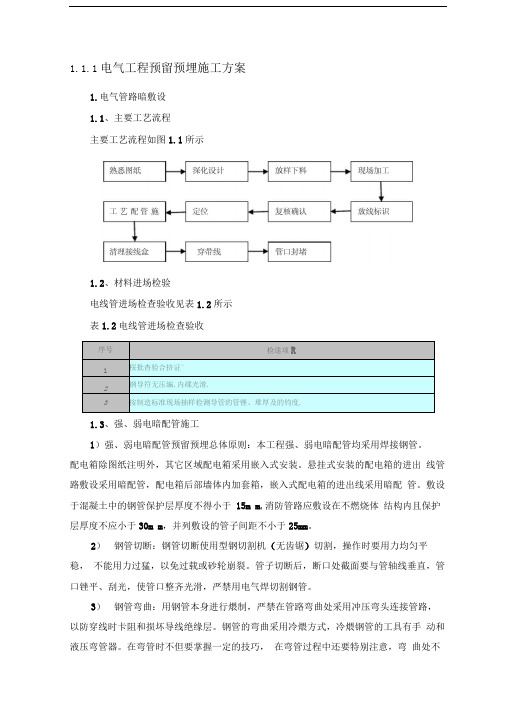

跨接地线规格表（ mm ）管径 圆钢 扁钢15~25φ6 — 32~40φ8 — 50~63φ10 25× 3 ≥70 φ8×2 (25 ×3) ×2②工艺流程见图二测预 冷煨管暗 定 稳 管盒制管 注 路切管、 盒 管进盒、箱加 敷 连 箱 、 工设接套丝位 箱置暗 现浇混凝土墙配管变管 地形 敷线缝 设跨接地线现浇混凝土 处 连 方 接楼板配管理式图二 工艺流程③施工工法A 、施工准备：根据施工图纸，加工好各种盒、箱、管弯。
钢管煨弯主要采用冷煨法。
管子切断常用钢锯、割管器、无齿锯、砂轮锯进行切管，管口刮铣光滑，无毛刺，管内铁屑除净。
管子套丝采用套丝板、弯管机，根据管外径选择相应板牙。
施工前根据设计图纸要求确定盒、箱轴线位置，以土建弹出的建筑标高一米水平线为基准， 挂线找平，线坠找正，标出盒、箱实际尺寸位置，各预留洞位置的画线由电气专业完成，边长在 300 以上的预留洞由土建预留，边长小于 300 的预留洞由电气专用自行预留。
现浇混凝土板墙固定盒、箱加支铁固定。
B、管路连接：焊接钢管采用套管焊接连接方式，镀锌钢管的连接采用专业通丝管箍连接，套管、管箍长度不小于连接管外径的 2.2 倍，不大于连接管外径的 3 倍。
管口的对口处应在套管的中心，丝扣连接应牢固严密；焊接钢管、镀锌钢管入盒、箱时套丝不得有乱扣现象，外露丝扣应不多于 2 扣。
如图三所示。
套管管箍管路图三套管焊接连接C、管路敷设要求管路超过下列长度，应加装接线盒，其位置应便于穿线，如表四所示。
序号距离拐弯个数1 30 米无弯2 20 米 1 个弯3 15 米 2 个弯4 8 米 3 个弯表四管路接线盒安装范围本工程系统多，预埋管路复杂，为了方便以后施工，特将顶板管路在接线盒边做系统标识：强电“ △↗”弱电“ □→”消防“ ○→”“→”表示管路方向。
D、管进盒、箱连接盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。
铁制盒、箱使用专用开孔器开孔，严禁用电、气焊，并在盒内刷防锈漆做防腐。
如用定型盒、箱，其敲落大面管径时，可用铁皮垫圈垫严，焊接钢管、镀锌钢管进出和盒、箱应与箱平齐，但钢管进箱要锁紧螺母，露出锁紧螺母的丝扣为2～4 扣，管口露出盒、箱应小于 5mm。
两根以上管入盒、箱要长短一致，间距均匀，排列整齐。
见图五所示：图五配电箱体接地联结在现浇混凝土顶板内安装接线盒时，在图纸设计的位置上画上接线盒位置和进出线方向，按进出线方向将接线盒壁上的对应敲落孔取下，将管口用塑料管堵和胶带封好，将接线盒用锯末填满，然后用塑料宽胶带将盒口包扎严密，并焊好接地跨接线。
具体施工方法见图六：图六墙体内管盒连接现浇混凝土墙体上的电盒预留可随直接将盒子安装到位，施工时控制好标高及与墙面距离。
为了控制盒与墙面距离，施工时可根据墙体保护层厚度和电盒尺寸，利用中的废弃短钢筋加工钢筋套子，钢筋套子与墙体钢筋采用绑接固定，通过墙体模板与钢筋套子将电盒夹紧夹牢，以防盒子移位，具体做法见图七：与墙筋绑接钢筋套子图七墙体内管盒固定E、墙体配管本工程进盒配管采用一次到位安装方式，在合大模板前，定好电盒的准确位置、标高，电管直接进入电盒，如图八所示。
图八墙体配管根据施工实际情况，暗装配电箱体一般是后装，所以进配电箱的电管均是二次到位。
本工程暗装配电箱全部为分户配电箱，预留洞大小可按在设计配电箱大小的基础上竖向两边各扩15cm、横向两边各扩5cm 的原则确定，施工中要重点保护进出配电箱洞电管，以免进砂浆堵住管路。
如图九所示。
图九进配电箱管保护墙体管进顶板做法根据管子材质、大小、顶板厚度和灯位的位置不同，可选用三种不同的做法。
煨弯法，可将盒、箱固定在该墙的钢筋上，再根据楼板厚度、楼层高度量管并且预制好一个弯头，接着敷管并与盒、箱连接，如图（ a）所示，本法适用于管径比较大的焊管的敷设；直上法，直管从盒子垂直引上，待支完顶板模板、铺完顶板底筋后，用煨管器煨出合适的弯度进顶板，如图（ b）所示，往上引管不宜过长，以能煨弯为准，本法适用于管径比较小的焊管以及顶板厚度比较厚的地方；煨灯叉弯法，管子从盒子出来后煨个灯叉弯，从而可以保证管子沿最近的路径顺直进盒，同时保证使管子弯扁度满足施工规范要求，如（c）所示。
a. 煨弯法b.直上法c.煨灯叉弯法图十墙体管进顶板做法F、现浇混凝土楼板与隔墙间的配管综合隔墙配管形式，主要有两种：上引管和下引管，如下图所示。
值得注意的是下引管有两种做法，方法一是在顶板上直接开孔往下做管，如下图所示。
方法二是在顶板上预留泡沫，如下所示，等拆完模板结构验收后，从顶板往下做管。
上引管下引管下引管图十一管路上下引法G、现浇混凝土楼板配管先确定灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢，然后敷管。
有两个以上盒子时，要拉直线。
管进盒、箱长度要适宜，管路每隔 1 米左右用铅丝绑扎牢，盒子周围 20cm内应用铅丝绑扎牢固。
有吊扇、花灯或超过 3kg 的灯具应做好预埋件备用。
H、变形缝处理管路通过建筑物变形缝时，在变形缝两侧各预埋一个接线盒（箱），把管的一端固定在一个接线盒（箱）上，另一端要能活动自如，并在此端接线盒（箱）底部的垂直方向开长孔，其孔径长、宽度尺寸不小于被接入管直径的 2 倍，如图所示。
开长孔变形缝电管接线盒图十三变形缝处理I、地线连接管路应作整体接地连接，穿过建筑物变形缝时，应有接地补偿装置。
采用专用接地卡自方法连接，连接方式如下图：图十四地线连接4、特殊部位配管机房隔音层做法需要做隔音措施的机房，盒安装具体做法见图二十：套管隔音聚苯板图二十有隔音做法墙面配管需要特别关注的关键部位施工措施A、卫生间、厨房间墙体上的插座、开关应充分考虑磁砖的规格、排放位置，最终应保证面板在磁砖的观感好的部位；淋浴间的开关应安装在房间内，卫生间的开关宜安装在卫生间外。
卫生间、厨房间内在结构中敷设的管线应尽可能远离水管的预留洞口，以防水管调整、扩张预留洞口时把电气管线破坏。
B、潮湿场所内的插座安装高度不应低于 1.5m，在结构内敷设管线时，应将接盒的位置、标高一次敷设到位。
C、并列安装在同一面墙体上的同规格、同系列的开关应保证其面板底部标高平齐一致；并列安装在同一面墙体上的不同规格、不同系列的开关，为保证面板的观感质量，应优先选择各种面板底部标高平齐的布置方式，在结构内敷设管线时，应考虑不同器具的接线盒安装高度不应一致；开关应设置在利于操作处且距离门框边缘距离应为150-200mm。
