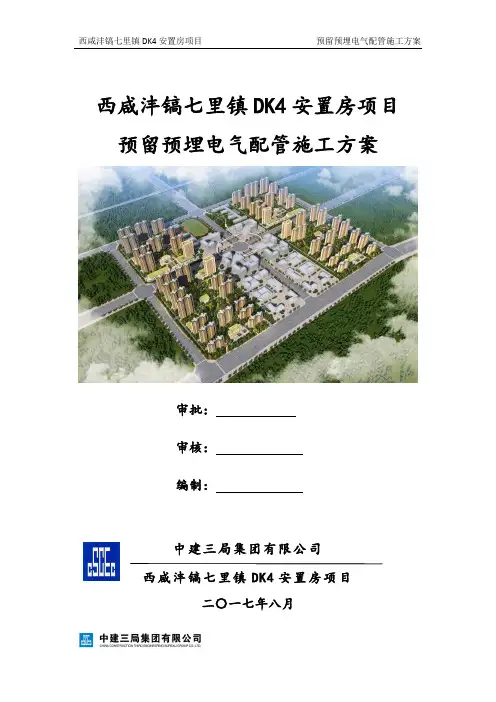

西咸沣镐七里镇DK4安置房项目预留预埋电气配管施工方案
审批：
审核：
编制：
中建三局集团有限公司
西咸沣镐七里镇DK4安置房项目
二〇一七年八月
第一章编制说明 (3)
1.1编制目的 (3)
1.2编制依据 (3)
第二章工程概况 (3)
2.1机电安装工程概况 (3)
2.2电气工程预留预埋施工范围 (4)
第三章施工规划 (4)
3.1施工依据 (4)
3.2施工准备 (4)
3.3施工准备保障措施 (5)
第四章预留预埋施工工艺 (5)
4.1预留预埋施工说明 (5)
4.2预留预埋电源管施工流程 (5)
4.3焊接钢管施工工艺 (6)
4.4JDG管施工工艺 (7)
4.5硬质PVC管施工工艺 (9)
4.6进、出配电箱的管、盒预埋 (11)
4.7水平及垂直敷设电源管路加接线盒要求 (11)
4.8人防密闭套管安装施工工艺 (14)
4.9成品保护 (12)
4.10安全文明施工 (14)
第一章编制说明
1.1编制目的
为严格遵循我企业的技术管理标准和质量体系文件，规范工程施工，确保各种工序受控，优质、高速、安全地完成本工程的预留预埋任务，为以后机电安装
工程的顺利进行打下良好的基础，为业主提供满意工程。
1.2编制依据
（1）沣镐七里镇地块四安置项目工程建筑电气等各专业施工蓝图。
（2）中华人民共和国颁布的现行有效的建筑设备和建筑电气的各类规程、
规范及图集。
1）《建筑电气安装工程施工质量验收规范》GB50303-2015
2）《防空地下室通用图集》07F标准系列
3）《人民防空工程设计防火规范》GB50098-2009
4）《人民防空地下室设计规范》GB50038-2005
5）国家标准系列--建筑电气图集
6）企业管理体系文件及标准《职业安全健康、环境管理手册》、《质量体系程序文件》等体系文件，《企业技术标准》、《绿色施工导则》、中建三局第二建设有限公司安装分公司《图解机电工程施工工艺》施工技术标准等。
第二章工程概况
2.1机电安装工程概况
序号项目内容
1 工程名称沣镐七里镇地块四安置项目工程
2 工程地址该项目在沣东新城行政辖区内，位于沣东四路以东，复兴大道以西，昆明二路以南，镐京大道以北。
3 投资单位西安楚沣建设有限公司
4 建设单位陕西西咸沣东实业开发有限公司
5 代建单位西安沣东城建开发有限公司
6 设计单位中联西北工程设计研究院有限公司
7 监理单位陕西华建工程监理有限责任公司，西安新业建设咨询有限公司，陕西林华建设工程项目管理集团有限公司
8 勘察单位西安建材地质工程勘察院
序号项目内容
9 总承包单位中建三局集团有限公司西北分公司
10 合同承包形式总承包合同
11 合同总价4500万元（暂估）
12 合同工期900日历天。开工日期：2016-6-30（具体以开工报告为准），
竣工日期：2018-12-30
13 工程主要用途安置项目
14 质量目标符合现行国家GB50300《建筑工程质量验收统一标准》合格等级，满足工程施工与质量验收等管理的要求，达到发包人分户验收标准，达到对业主承诺的使用功能和观感质量要求标准，工程质量一次交验合格率100%，召开省级现场观摩会。
15 安全目标合格2.2电气工程预留预埋施工范围
电气工程预留预埋施工范围强电、弱电、消防电一次电线管预埋
人防区域防护密闭肋套管安装
主楼出外墙电源预留管安装
强弱电配电间预留孔洞施工
第三章施工规划
3.1施工依据
预留预埋施工依据正式版施工蓝图
项目施工总体进度计划
预留预埋施工深化设计图纸
3.2施工准备
预留预埋施工准备
人员准备1.电工（具备合格电工证）
2.焊工（具备合格焊工证）
3.普工
3.3施工准备保障措施
（1）预留预埋施工主材必须符合国家规范要求，且严格具备出厂合格证明文件；施工辅材需满足相应规程的要求
（2）选取业务素质高、操作熟练的焊工和电工组成作业班组。进场后及时进
行入场教育和施工技术交底，熟悉施工图纸和技术交底。
（3）焊工和电工经过严格培训考核后持证上岗。
第四章预留预埋施工工艺
4.1预留预埋施工说明
本项目为住宅与办公结合的PPP项目，地下室人防区域使用焊接钢管，非人防区域消防功能采用JDG电线管，非人防区域非消防功能采用PVC电线管。所以，具体施工工艺包含上述三种材质的安装要求。
4.2预留预埋电源管施工流程
预留预埋施工流程1.根据施工深化图纸进行模块定位
2.预制所需长度的电源管
3.电源管、接线盒连接安装
4.电源管、接线盒定点固定
5.焊接钢管焊接跨接地线、JDG管锁紧紧顶丝、PVC管紧固连接直接
材料准备1.预留预埋施工主材：焊接钢管、JDG管、PVC电线管、钢制接线盒、硬质PVC接线盒
2.预留预埋施工辅材：焊接钢管套管、JDG管管箍、PVC管直接、扎丝
机具准备1.电焊机、三级配电箱、钢卷尺、游标卡尺、吊线锤、弯管器、切割机、电动套丝机、PVC弯管弹簧、夜间照明灯具、灭火器等
2..注意事项：电焊机和低压配电箱必须由专人操作，不得违规使用，且所有电动机具必须按照“一机、一闸、一漏、一箱”的规程执行。
4.3焊接钢管施工工艺焊接钢管预埋施工工艺
焊
接
钢
管
暗
敷
工艺流程管线防腐→管子切断→套丝→煨弯→随土建施工进行分层分段配管→管
线补偿→跨接地线的焊接→焊接位置二次防腐
焊接钢管防腐：
1.材料进场后进行统一防腐处理
2.预埋在混凝土内的焊接钢管只需内壁防腐，严禁外壁刷防腐漆
3.内壁防腐施工必须完善，不得出现遗漏、不防腐等情况就直接使用
管子切断：
1.根据施工图纸定位模块完成后，预制所需长度的电源管
2.切断管子时必须使用专用的切管机进行切断，不得使用手持切割机进行施工
3.焊接钢管切断后，需使用专用的打磨工具对钢管管口毛刺进行打磨，不
得直接使用（防止毛刺对后期所穿电源线绝缘层造成破坏）
管子套丝：
1.对切割完成的钢管进行套丝，使用专用的套丝机进行施工
2.套丝丝扣数量需大于管箍长度的2~4扣
3.套丝完成后需再次对管口毛刺进行打磨，不得直接使用
注：1.由于焊接钢管预埋施工工程量大且不易操作，也可不进行套丝进行
使用，即使用大一号的钢管进行套管链接； 2.焊接套管不得对口熔焊链接，套管焊接必须满焊，施工完成后进行防腐处理
注意事项煨弯：
1.管径≤DN25的焊接钢管，可直接使用手持弯管器进行弯管
2.管径大于等于DN32的焊接钢管，必须使用液压弯管器进行煨弯
3.采用手持弯管器弯管时，需多次操作完成，不得直接一次成型（易造成局部弯瘪）
管线补偿：
预埋施工时，焊接钢管穿越伸缩缝处必须进行管路补偿施工，如下图：
工
艺流程跨接地线的焊接：
1.由于焊接钢管施工本体不具备连续导电性的功能，需进行跨界地线的焊接，即采用≮ф6的圆钢进行跨接焊接
2.也可采用≮4mm2的铜编制线进行跨接，如下图
地面做法
钢管根母
跨接地线护口
线盒接地卡子
垫层
焊接位置二次防腐：
1.以上所有工作完成后，必须对所有焊接点位进行二次防腐处理
2.防腐刷漆需均匀施工，不得出现遗漏现象
焊接钢管暗敷注意事项1.焊接钢管内壁必须进行防腐处理
2.焊接钢管管口毛刺必须清理干净，才可安装
3.跨接接地线必须完整，不得遗漏
4.焊接跨接圆钢长度必须满足《电气工程施工质量验收规范》的规定
4.4 JDG管施工工艺
JDG管预埋施工工艺
JDG管暗敷
工艺流程管子切断→煨弯→随土建施工进行分层分段配管→管线补偿→管线固定
绑扎→锁紧紧顶丝
管子切断：
1.根据施工图纸定位模块完成后，预制所需长度的电源管
2.切断管子时可使用钢锯进行锯割，不得使用手持切割机进行施工
3.管子切断完成后，需使用专用打磨工具对管口毛刺进行清除
煨弯：
1.管径≤DN25的JDG管，可直接使用手持弯管器进行弯管
2.管径大于等于DN32的JDG管，必须使用成品弯头进行连接
3.采用手持弯管器弯管时，需多次操作完成，不得直接一次成型（易造成局部弯瘪）
管线补偿：
预埋施工时，JDG管穿越伸缩缝处必须进行管路补偿施工，如下图：
管线固定绑扎：
1.由于安装完成后，JDG管已被移动，所以需对其进行绑扎固定
2.JDG管绑扎固定间距为1~1.5m，与底板钢筋紧密连接
锁紧紧顶丝：
由于JDG管通电可靠性是通过管接进行完成的，所以施工完毕后，需对每一处管接上的紧顶丝拧断连接，已达到通电可靠性
JDG管暗敷注意事项1、JDG管管口毛刺必须清理干净
2、JDG管安装完成后必须进行绑扎
3、JDG管链接用紧顶丝必须拧断施工
4、直管连接和弯曲连接应用专用直套管和弯套管，直管连接时，两管口应在导管中心，弯管时应到已槽处。
5、使用手板煨管器时，移动要适度，用力不要过猛。管子弯曲半径不小于管径的 10 倍
6、紧定螺钉应用专用工具操作
7、32MM 管径及以上，连接套两端的紧定螺钉不应少 2 个
8、导管本体应接地，连接处不需接地，管路不应作为设备接地线。4.5硬质PVC管施工工艺
硬质PVC管预埋施工工艺
硬质PVC管暗
敷
工艺流程管子切断→煨弯→刷链接胶水→随土建施工进行分层分段配管→管线补偿→管线固定绑扎
管子切断：
1.根据施工图纸定位模块完成后，预制所需长度的电源管
2.切断管子时可使用剪刀直接进行切断，如下图：
3.管子切断完成后，需使用专用打磨工具对管口毛刺进行清除
煨弯：
1.硬质PVC管弯管需使用钢制弹簧进行弯管，如下图：
刷连接胶水：
硬质PVC管连接时，在连接处刷上胶水，再用直接进行连接，如下图：
管线补偿：
预埋施工时，硬质PVC管穿越伸缩缝处必须进行管路补偿施工，如下图：
管线固定绑扎：
1.由于安装完成后，硬质PVC管易被移动，所以需对其进行绑扎固定
2.硬质PVC管绑扎固定间距为1~1.5m，与底板钢筋紧密连接
硬质PVC管暗敷注意事项1.硬质PVC管链接必须涂抹胶水，且连接紧密时才可进行下一道工序
2.硬质PVC管必须绑扎
4.6进、出配电箱的管、盒预埋
（1）明装配电箱的管路预埋：采用暗配管及暗分线盒方式。在明装配电箱位置
后预留接线盒（箱），管路进入接线盒（箱）内2-3cm。
（2）混凝土墙上暗装配电箱的管路预埋：在混凝土墙体施工时，预留好配电箱
洞口。制作的预留木套箱套箱尺寸比配电箱宽、高各大10cm左右，管路进预留箱如图所示。
安装配电箱时，根据预留洞口尺寸找好配电箱标高及水平尺寸，将管路接短管进配电箱箱体，并将预留接地线与配电箱箱体外预留扁钢焊接固定。将箱体固定好然后用水泥砂浆填实周边并抹平齐。
管线进配电箱做法
预留洞
电气管道
跨接线
4.7水平及垂直敷设电源管路加接线盒要求见表
水平敷设管线加接线盒要求
管路弯曲个数管线长度（m）
无弯曲<30
1 <20
2 <15
3 <8
垂直敷设管路加接线盒要求
管内导线截面（mm）管线长度（m）
<50 <30
>70且<95 <20
4.8人防密闭套管安装施工工艺
人防密闭肋套管制作、安装
人防密闭
肋制作要
求
制作要求：
1.材料：国标镀锌钢管，6mm厚镀锌钢板
2.焊接：焊缝饱满、无焊渣、无焊穿现象、无夹渣，对焊接过程中钢板变形的
部位需进行校正
3.丝口：丝扣平齐，无损坏迹象，确保后期堵头顺利安装
4.防腐：焊接完成后，对镀锌层被破坏的地方重新刷防腐漆
人防密闭
肋安装要
求
安装要求：
1.成品套管在土建钢筋绑扎完成后立即安装，且与就近钢筋焊接固定
2.套管密闭肋一环必须安装在结构墙中间
3.套管安装完成后，对丝扣处进行保护，防止土建模板安装对其造成破坏
4.9成品保护
(1)土建浇注混凝土时，电工应留人看守，以免振捣时损坏配管及盒、箱移位，遇到管路损坏时，应及时修复。
(2)电气工程各类配管时管口、箱盒口封堵严密，接线盒用湿木屑封堵，以防
堵管；
(3)施工现场进行电气焊作业时，除带好相应的灭火器具外，还应用档板或湿
麻袋片等保护焊点周围的其他专业的成品。
(4)作好工序标识工作：在施工过程中对易受污染、破坏的成品、半成品标识
“正在施工，注意保护”的标牌。做好“护、包、盖、封”等各项措施，对成品
和半成品进行防护和并由专门负责人经常巡视检查，发现现有保护措施损坏的，
要及时恢复。
4.10安全文明施工
预留预埋阶段电气配管重大安全隐患主要有：洞口坠落、高空坠物、用电安全、切割，施工过程中需要注意以下几点：
1.进入施工现场，必须正确戴好安全帽，施工现场严禁吸烟。
2. 使用材料要堆放平稳，工具应随手放入工具袋内，上下传递物体严禁抛掷。3．严禁酒后作业；夜间施工，结伴而行，带好必要的照明工具。
4. 高空作业和临边作业，必须正确系好安全带（使用前须检查安全带及配件是否完好有效），安全带必须系于上方及附近牢固的地方，
5. 人字梯固定牢固，中间有拉绳连接牢靠，如搭设移动平台，则平台必须通过项目验收才能使用。
6. 现场作业时，看清周围环境，不得嬉戏、打闹，施工时做到“三不伤害”：不伤害自己、不伤害他人、不被他人伤害。
7. 需用配电设施时，使用前必须对有关配电设施进行检查，以防漏电伤人；现场机具需“一机、一闸、一漏、一箱”。
8．现场文明施工，工完场清，材料堆放整齐。
9. 作业前必须做好安全防护或安全措施，正确、牢固戴好安全帽、拴好安全带，安全带高挂抵用，未做好安全防护工作严禁施工。
10. 施工现场所有临时用电的安装维护必须由专业电工完成，专业电工必须持
证上岗。其他人员禁止接驳电源。
11. 施工人员应加强防火安全意识，严格遵守各项安全管理规定，按安全交底
和措施严格执行和施工，杜绝火灾事故的发生。班组长在安排工作时，必须对施工中可能存在的火灾隐患进行有针对性的班前安全交底。
12. 每天必须进行现场巡视，发现问题及时维修，并作好记录。
13、对绝缘电阻和接地电阻进行检测和测试。
14、线路上禁止带负荷接电或断电，并禁止带电操作。带危险性作业，必须有
人在安全距离外监护。
15.电气焊工必须经过当地有关部门培训、考试，合格后持证上岗, 非持证人员不得从事本工作。动火作业前按规定提前办理动火作业证，上岗前按规定穿戴好个人防护用品。动火现场应随时配备灭火器。
16.严禁使用绝缘差、老化、破皮电线，防止漏电。移动电源线路，严禁使用
护套线、塑胶线明敷。
17.各类油漆，因其易燃或有毒，应存放在专用库房内，不准与其他材料混堆，
对挥发性油料必须存放于密闭容器内，必须设专人保管。
