后张预应力孔道灌浆专用外加剂及其工程应用在预应力混凝土技术中，后张预应力孔道灌浆材料是保护预应力钢筋不锈蚀、使后张预应力钢筋与整体结构连接成一体的关键性材料。
当后张预应力钢筋处于非水平的倾斜部位、多跨度弯曲状态和垂直状态时，灌浆材料泌水会使泌水蒸发后的空间失去水泥的钝化保护，钢绞线的异形也会导致某些局部灌浆不饱满而失掉钝化保护。
然而钢筋在应力状态下锈蚀极易发展，造成钢筋锈蚀部位断面缺损，使预应力结构的安全寿命和使用可靠性受到威胁。
因此，近年来后张预应力灌浆材料的性能保证日益引起了工程技术人员的关注。
后张预应力孔道灌浆材料的主要作用是保护钢盘不外露锈蚀及保证预应力钢筋和混凝土构件之间有效的应力传递，因此需要达到以下要求：水胶比为0.40～0.45，掺入适量减水剂时，水胶比可减少到0.35.灌浆材料的最大泌水率不超过3%，拌和后3小时泌水率宜控制在2%，泌水应在24小时内重新全部被吸回。
灌浆材料在凝固前应具备一定的膨胀性能，使浆体灌入后胀满整个孔道，特别是钢绞线的异型部位，孔道拐弯部位及坚向压浆部位，其自由膨胀率应小于10%.灌浆材料的强度应不低于30MPa，以满足预应力钢筋和混凝土构件之间的有效应力传递。
目前，国内对于灌浆材料的研究不多，工地大多采用0.40～0.45水灰比的水泥净浆灌注，或加入一些减水剂、膨胀剂配制灌注浆体，往往不能避免注浆不饱满、不密实的情况。
研制一种性能优良的灌浆用材料来保证灌浆的质量是一项重要的工作，可以更好地保证预应力工程的整体质量。
因此，我们研制了后张预应力孔道灌浆专用外加剂CABR-GM，经试验和工程应用证明，这种外加剂能满足预应力灌浆的要求，可有效保证灌浆质量。
一、试验研究1.原材料试验所用水泥为P·O42.5水泥。
CABR-GM外加剂主要成分包括六部分：高效塑化组分、缓凝保塑组分、膨胀组分、水溶性功能高分子材料、有机高分子材料（附加了超塑化功能，基于聚羧酸技术）及无机材料。
预应力孔道压浆规范预应力孔道压浆是指在预应力钢束穿过孔洞时，向孔道中注入压浆材料，以确保预应力钢束与混凝土之间的粘结性能。
预应力孔道压浆是预应力混凝土结构工程施工中非常重要的一项工序，其质量直接关系到预应力结构的安全性能。
预应力孔道压浆的材料主要包括水泥、砂浆、添加剂等。
在进行压浆工作前，需要将材料进行充分的搅拌均匀，使其具有一定的流动性和粘度。
然后，根据具体的施工要求，选择合适的压浆方式和设备，进行压浆作业。
在进行预应力孔道压浆工作时，应按照以下规范要求进行操作：1. 孔道准备：在钢筋混凝土构件中预设好孔道，并按照设计要求对孔道进行清理和处理，保证孔道的通畅和干净。
2. 压浆材料准备：根据设计要求，选择适当的压浆材料，并按照规定的配比和搅拌工艺进行材料的准备。
3. 压浆设备选择：根据孔道的大小和长度，选择适当的压浆设备，确保能够将压浆材料均匀地注入到孔道内。
4. 压浆操作：将准备好的压浆材料倒入压浆设备中，均匀地注入到孔道中。
注浆的速度和注浆的压力要适度，不能过快或过大，以防止孔洞堵塞或爆裂。
5. 压浆质量检验：在压浆完成后，应对压浆质量进行检验。
检验内容包括压浆的厚度、均匀性以及与预应力钢束的紧密接触程度等。
6. 压浆记录和报验：对压浆的工作进行记录，包括压浆的时间、孔道的位置和数量、压浆材料的种类和用量等，并进行相应的报验。
在进行预应力孔道压浆工作时，需要特别注意以下几点：1. 施工环境应干燥、清洁，避免灰尘和杂质进入孔道，影响压浆质量。
2. 压浆过程中应保证施工人员的安全，避免发生意外事故。
3. 压浆设备应定期进行检修和维护，确保其正常运转和压浆效果。
4. 压浆材料应按照规定的配比进行使用，严禁随意改变配比和掺杂其他杂质。
5. 压浆后，应对工程进行检查和验收，确保压浆质量符合设计要求。
总而言之，预应力孔道压浆是预应力混凝土结构工程中重要的一项施工工序，其质量直接关系到预应力结构的安全性能。
目㊀㊀次1㊀范围 (1)2㊀规范性引用文件 (1)3㊀术语和定义 (1)4㊀技术要求 (1)5㊀试验方法 (3)6㊀检验规则 (5)7㊀标志㊁包装㊁运输和储存 (7)附录A(规范性)㊀流动度试验方法 (8)附录B(规范性)㊀水泥浆自由泌水率和自由膨胀率试验方法 (9)附录C(规范性)㊀钢丝间泌水率试验方法 (11)附录D(规范性)㊀压力泌水率试验方法 (12)附录E(规范性)㊀充盈度试验方法 (14)Ⅰ公路工程预应力孔道压浆材料1㊀范围本文件规定了预应力孔道压浆材料的技术要求㊁试验方法㊁检验规则,以及标志㊁包装㊁运输和储存等要求㊂本文件适用于公路工程后张预应力结构孔道压力灌浆材料的生产㊁检验和使用㊂2㊀规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款㊂其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件㊂GB175㊀通用硅酸盐水泥GB/T176㊀水泥化学分析方法GB/T1346㊀水泥标准稠度用水量㊁凝结时间㊁安定性检验方法GB/T5224㊀预应力混凝土用钢绞线GB/T8077㊀混凝土外加剂匀质性试验方法GB/T17671㊀水泥胶砂强度检验方法(ISO法)GB/T18046㊀用于水泥㊁砂浆和混凝土中的粒化高炉矿渣粉GB/T23439㊀混凝土膨胀剂JC/T726㊀水泥胶砂试模3㊀术语和定义下列术语和定义适用于本文件㊂3.1预应力孔道压浆材料㊀grouting material for prestressed structure由硅酸盐类水泥㊁减水组分㊁膨胀组分㊁矿物掺合料以及功能性组分按一定比例混合,经专用设备干拌均匀制成,加水拌和后可直接用于后张预应力构件压浆施工的粉体材料㊂3.2预应力孔道压浆剂㊀grouting admixture for prestressed structure由减水组分㊁膨胀组分㊁矿物掺合料以及其他功能性组分等按一定比例干拌而成,用于后张预应力构件孔道压浆施工用的外加剂㊂4㊀技术要求4.1㊀匀质性预应力孔道压浆材料匀质性应符合表1的要求㊂当检测预应力孔道压浆剂时,其匀质性应以预应力孔道压浆剂与匹配的水泥混匀(按厂家推荐的比例)后混合物的匀质性检测结果表示㊂1表1㊀预应力孔道压浆材料匀质性要求序号项㊀㊀目性能指标1含水率(%)ɤ1.02氯离子含量(%)ɤ0.063细度(0.080mm方孔筛筛余量)(%)ɤ10.04.2㊀浆体性能预应力孔道压浆材料浆体的性能应符合表2的要求㊂表2㊀预应力孔道压浆材料浆体性能要求序号项㊀㊀目性能指标1凝结时间(h)初凝ȡ5终凝ɤ242流动度(s)初始ɤ17.0 30minɤ20.0 60minɤ25.03自由泌水率(%)3h0 24h04钢丝间泌水率(%)3h05压力泌水率(%)0.22MPaɤ1.0 0.36MPaɤ2.06自由膨胀率(%)3h0~1.0 24h0~2.0ε3h/ε24hɤ1.07限制膨胀率(%)水中7d0.03~0.108抗折强度(MPa)7dȡ6.0 28dȡ10.09抗压强度(MPa)7dȡ40.028dȡ50.0,且不低于预应力结构混凝土设计强度10充盈度合格㊀㊀注:ε3h㊁ε24h分别为3h㊁24h自由膨胀率㊂25㊀试验方法5.1㊀匀质性5.1.1㊀含水率按GB/T18046的规定进行㊂5.1.2㊀氯离子含量按GB/T176的规定进行㊂5.1.3㊀细度采用孔径为0.080mm的试验筛,按GB/T8077的规定进行㊂5.2㊀浆体性能5.2.1㊀试验条件试验温度应保持在20ħʃ2ħ,相对湿度应不低于50%㊂预应力孔道压浆材料㊁拌和水㊁试验仪器及用具等的温度应与室温相同㊂5.2.2㊀材料和配比材料和配比应满足下列要求:a)㊀拌和用水pH值应不小于5.0,不溶物含量不大于2000mg/L,可溶物含量不大于2000mg/L,氯离子含量不大于350mg/L,硫酸盐含量不大于600mg/L,碱含量(Na2O+0.658K2O)不大于1500mg/L;b)㊀预应力孔道压浆材料浆体水料比不大于0.28㊂5.2.3㊀浆体制备浆体的制备满足下列要求:a)㊀浆体制备宜采用预应力孔道压浆材料专用搅拌设备,线速度可调整范围为2.5m/s~20.0m/s;搅拌锅容积不宜小于4L,且宜配置桶盖;搅拌机应能搅拌均匀,搅拌过程中应能避免搅拌死角㊂b)㊀配制浆体时,压浆材料㊁拌和水按比例进行称量(质量比),称量允许偏差均为ʃ0.1%㊂c)㊀称取压浆材料3kg㊂搅拌前搅拌锅和搅拌叶先用湿布擦过,按水胶比将拌和用水加入搅拌锅,先低速搅拌,并缓慢加入压浆料,形成均匀的浆体后,高速搅拌不少于5min㊂低速搅拌时,搅拌叶片圆周切线速度不应低于2.5m/s,高速搅拌时,搅拌叶片圆周切线速度不应低于10.0m/s㊂d)㊀当采用预应力孔道压浆剂时,按厂家推荐比例称取材料,制备浆体按5.2.2与5.2.3a)~c)步骤进行㊂预应力孔道压浆剂匹配用的通用硅酸盐水泥除应满足GB175的规定外,其与预应力孔道压浆剂混合后还应满足表1匀质性的要求㊂5.2.4㊀凝结时间按5.2.1~5.2.3规定制备好浆体后,按GB/T1346中规定的凝结时间测试方法进行测试㊂5.2.5㊀流动度按附录A的规定进行㊂35.2.6㊀自由泌水率按附录B的规定进行㊂5.2.7㊀钢丝间泌水率按附录C的规定进行㊂5.2.8㊀压力泌水率按附录D的规定进行㊂5.2.9㊀自由膨胀率按附录B的规定进行㊂5.2.10㊀限制膨胀率按5.2.1~5.2.3规定制备好浆体后,按GB/T23439中限制膨胀率试验方法进行测试㊂5.2.11㊀抗压强度与抗折强度将制备好的压浆材料浆体倒入符合JC/T726要求的40mmˑ40mmˑ160mm的试模内,静置至浆体接近初凝,将其表面多余的浆体刮掉,立即将试模放入标准养护箱中,养护至24h后拆模㊂硬化后浆体试件脱模养护㊁抗折强度及抗压强度测试按GB/T17671规定的水泥胶砂强度试验方法进行㊂抗折强度与抗压强度计算按下列要求进行:a)㊀抗折强度按式(1)计算㊂R f=1.5F f㊃Lb3(1)㊀㊀式中:R f 抗折强度,单位为兆帕(MPa);F f 破坏荷载,单位为牛顿(N);L 支撑圆柱中心距,单位为毫米(mm);b 试件断面正方形的边长,单位为毫米(mm),取值为40㊂取3个试件抗折强度测定值的算术平均值,结果精确至0.1MPa㊂当3个强度值中有超过平均值ʃ10%的,应剔除后再平均,以平均值作为抗折强度试验结果㊂b)㊀抗压强度按式(2)计算:R c=F c A (2)㊀㊀式中:R c 抗压强度,单位为兆帕(MPa);F c 破坏荷载,单位为牛顿(N);A 受压面积,单位为平方毫米(mm2)㊂取6个抗压强度测定值的算术平均值,结果精确至0.1MPa㊂如果6个强度值中有1个值超过平均值ʃ10%的,应剔除后再以剩下的5个结果平均㊂如果5个值中再有超过平均值ʃ10%的,则以变异系数C v与95%保证率的代表值R c0.95双控表示计算结果㊂即当按式(3)计算的变异系数C v不大于15%时,R c0.95按式(4)计算,结果精确至0.1MPa㊂当变异系数C v大于15%时,则此组试件4无效㊂C v =S R c(3)㊀㊀式中:C v 变异系数;S 6个试件抗压强度的标准差;R c 6个试件抗压强度平均值,单位为兆帕(MPa)㊂R c0.95=R c -1.645S(4)㊀㊀式中:R c0.95 95%保证率的抗压强度代表值,单位为兆帕(MPa);R c 6个试件抗压强度平均值,单位为兆帕(MPa);S6个试件抗压强度的标准差㊂5.2.12㊀充盈度按附录E 的规定进行㊂6㊀检验规则6.1㊀检验分类6.1.1㊀预应力孔道压浆材料检验分为型式检验和出厂检验,检验项目应按表3的规定执行㊂表3㊀检验项目序号检验项目技术要求试验方法型式检验出厂检验1含水率表1序号1 5.1.1+-2氯离子含量表1序号2 5.1.2+-3细度表1序号3 5.1.3++45凝结时间初凝表2序号1 5.2.4++终凝表2序号1 5.2.4++678流动度初始表2序号2 5.2.5++30min 表2序号2 5.2.5+-60min 表2序号2 5.2.5++910自由泌水率3h表2序号3 5.2.6++24h 表2序号3 5.2.6++11钢丝间泌水率表2序号4 5.2.7++1213压力泌水率0.22MPa 表2序号5 5.2.8+-0.36MPa 表2序号5 5.2.8+-141516自由膨胀率3h表2序号6 5.2.9++24h 表2序号6 5.2.9++ε3h /ε24h表2序号65.2.9++5表3(续)序号检验项目技术要求试验方法型式检验出厂检验17限制膨胀率表2序号7 5.2.10+-1819抗折强度7d 表2序号8 5.2.11++28d 表2序号8 5.2.11+-2021抗压强度7d表2序号9 5.2.11++28d表2序号95.2.11+-22充盈度表2序号10 5.2.12+-㊀㊀注:+为检验项目;-为不检项目㊂6.1.2㊀有下列情况之一者,应进行型式检验:a)㊀新产品投产和老产品转产时;b)㊀正常生产时,每一年进行一次检验;c)㊀当原材料或生产工艺变化时;d)㊀产品连续停产3个月(含3个月)以上,恢复生产时;e)㊀出厂检验结果与上次型式检验结果有较大差异时;f )㊀国家质量监督机构提出进行型式检验的要求时㊂6.2㊀组批和抽样6.2.1㊀组批按下列要求进行组批:a)㊀预应力孔道压浆材料日产量超过200t 时,以200t 为一批,余下不足200t 的为一批;日产量不足200t 时,以日产量为一批;b)㊀预应力孔道压浆剂日产量超过20t 时,以20t 为一批,余下不足20t 的为一批;日产量不足20t 时,以日产量为一批㊂6.2.2㊀取样及留样按下列要求取样及留样:a)㊀随机从不少于10袋预应力孔道压浆材料中抽取样品;b)㊀每一批预应力孔道压浆材料取样量不应少于25.0kg(预应力孔道压浆剂取样量应不少于50kg 水泥所需的数量);c)㊀取得的试样应充分混合均匀,分为两等份,一份应按表3的规定进行试验,另一份密封,置于干燥通风,避免日照的环境中保存3个月,以备有疑问时交供需双方认可的检验机构进行复验和仲裁㊂6.3㊀判定规则出厂检验和型式检验的所有检验项目若全部合格则判定为该批次产品合格;若有指标不符合要求,允许在该检验批样品中加倍抽样进行复检㊂复检合格的,判该批产品合格;复检仍不合格的,则判该批产品不合格㊂67㊀标志㊁包装㊁运输和储存7.1㊀标志和包装7.1.1㊀预应力孔道压浆材料应采用有塑料袋衬里的编织袋㊁纸袋或密封罐包装㊂7.1.2㊀预应力孔道压浆材料包装容器上均应在明显位置注明产品名称㊁型号㊁净重㊁生产厂家㊁生产日期㊁保质期㊁出厂编号㊁标准代号㊂7.1.3㊀预应力孔道压浆材料产品出厂时,生产厂应提供批量检验报告㊁产品说明书及合格证㊂7.2㊀运输产品搬运时应轻拿轻放,防止破损,运输时应避免雨雪㊁暴晒,应保持包装完好无损㊂7.3㊀储存预应力孔道压浆材料应储存于干燥通风的库房中,避免受潮结块㊂7附㊀录㊀A(规范性)流动度试验方法A.1㊀试验仪器A.1.1㊀流动锥尺寸应符合图A.1㊂流动锥的校准要求:1725mLʃ5mL水流出的时间应为8.0sʃ0.2s㊂㊀㊀标引序号说明:1 点测规;2 浆体水平面㊂图A.1㊀流动锥示意图A.1.2㊀秒表,分度值为0.01s㊂A.2㊀试验步骤与结果取值A.2.1㊀先将流动锥调整放平,关上底口活门,将按5.2.1~5.2.3规定搅拌均匀的压浆材料浆体注入流动锥内,直至浆体液面触及点测规下端㊂开启活门,使浆体自由流出,记录浆体全部流出(流动锥中浆体液面下降至漏斗出口,流动锥出口开始透光)时间㊂连续测定2次,取其算术平均值(精确至0.1s)作为初始流动度㊂A.2.2㊀初始流动度测试完毕,将所有浆体转入搅拌锅,静置(静置时应将搅拌锅覆盖,避免水分散失)至30min(从加水搅拌时开始计算),然后以不低于10m/s的转速搅拌2min,测试其30min流动度㊂连续测定2次,取其算术平均值(精确至0.1s)作为30min流动度㊂A.2.3㊀初始或30min流动度测试完毕,将所有浆体转入搅拌锅,静置(静置时应将搅拌锅覆盖,避免水分散失)至60min(从加水搅拌时开始计算),以不低于10m/s的转速搅拌2min,测试其60min流动度㊂连续测定2次,取其算术平均值(精确至0.1s)作为60min流动度㊂8附㊀录㊀B(规范性)水泥浆自由泌水率和自由膨胀率试验方法B.1㊀试验仪器自由泌水率与24h自由膨胀率两部分测试结合进行,试验装置的结构见图B.1㊂采用1000mL量筒,或采用直径为60mm㊁高为500mm㊁筒壁有刻度(分度值为1mm)㊁底部密封的透明有机玻璃管,并配备密封盖㊂㊀㊀标引序号说明:1 水面;2 膨胀后的浆体面;3 最初灌满的浆体面㊂图B.1㊀自由泌水率和自由膨胀率试验示意图B.2㊀试验步骤将容器放置在水平面上,并保持与水平面垂直,往容器中灌入按5.2.1~5.2.3规定制备的浆体约800mLʃ10mL,静置1min后,读取并记录初始高度a1,然后盖严㊂放置3h和24h后分别测其离析水面高度a2和浆体膨胀面高度a3㊂a1㊁a2㊁a3的读数精确至0.2mm㊂B.3㊀结果计算B.3.1㊀自由泌水率计算按式(B.1)分别计算3h㊁24h自由泌水率㊂B f,i=a2-a3a1ˑ100% (B.1)㊀㊀式中:B f,i i小时自由泌水率;a1 初始水泥浆高度,单位为毫米(mm);a2 泌水面高度,单位为毫米(mm);9a3 膨胀面高度,单位为毫米(mm)㊂B.3.2㊀自由膨胀率计算按式(B.2)分别计算3h㊁24h自由膨胀率㊂εf,i=a3-a1a1ˑ100% (B.2)㊀㊀式中:εf,i i小时自由膨胀率;a1 初始水泥浆高度,单位为毫米(mm);a3 膨胀面高度,单位为毫米(mm)㊂B.4㊀试验结果取值同一时段,自由泌水率或自由膨胀率均应取2个平行试验数据的算术平均值(精确至0.1%),作为该时段的测试结果㊂01附㊀录㊀C(规范性)钢丝间泌水率试验方法C.1㊀试验仪器C.1.1㊀钢丝间泌水筒的结构见图C.1:内径100mm㊁高160mm,最小刻度值10mL㊂C.1.2㊀预应力钢绞线:符合GB /T 5224要求,公称直径为15.20mm,抗拉强度为1860MPa 的七根钢丝捻制的标准型钢绞线㊂钢绞线长度以比试验用量筒高度长10mm ~30mm 为准㊂钢绞线使用前用丙酮擦洗,清除表面污垢㊂C.1.3㊀玻璃量筒:容积10mL㊁分度值0.2mL㊂㊀㊀标引序号说明:1 预应力钢绞线;2 静置一段时间后的泌水;3 压浆材料浆体㊂图C.1㊀钢丝间泌水率试验示意图C.2㊀试验步骤C.2.1㊀将按5.2.1~5.2.3规定制备的压浆材料浆体静置10min,待浆体中因搅拌引入的大气泡消失后缓慢注入钢丝间泌水筒,注入浆体体积约为800mL,并记录其准确体积V 0,精确至0.2mL㊂C.2.2㊀在中心位置插入钢绞线至钢丝间泌水筒底部㊂C.2.3㊀静置3h 后用吸管吸出浆体表面泌出的水,移入10mL 的量筒内,测量泌水量,精确至0.2mL㊂C.3㊀试验结果计算与取值C.3.1㊀钢丝间泌水率按式(C.1)计算㊂M sj =V 1V 0ˑ100% (C .1)㊀㊀式中:M sj 钢丝间泌水率;V 1 压浆材料浆体上部泌水的体积,单位为毫升(mL);V 0 测试前压浆材料浆体的体积,单位为毫升(mL)㊂C.3.2㊀应取2个平行试验数据的算术平均值(精确至0.1%),作为钢丝间泌水率的测试结果㊂11附㊀录㊀D(规范性)压力泌水率试验方法D.1㊀试验仪器D.1.1㊀压力泌水容器的结构见图D.1㊂㊀㊀标引序号说明:1 压缩空气进口;㊀㊀㊀㊀㊀㊀㊀㊀㊀5 橡胶密封圈;2 压滤容器;6 泌水;3 浆体;7 球阀;4 泌水管(覆盖3层325目滤网);8 集水容器㊂图D.1㊀压力泌水容器示意图D.1.2㊀压滤容器为内径40mm㊁内容积约250mL㊁外有刻度(200mL刻度)的有机玻璃圆筒㊂两端分别带有压缩空气快速接头和带筒状滤网的泌水出水接管的端盖,端盖与筒体螺纹连接㊂D.1.3㊀泌水管为外径20mm㊁长度约240mm的硬质塑料管(确保泌水管上口高于浆体液面),底端球阀封闭㊂在泌水管中部设置40mm宽泌水带,泌水带采用3层325目不锈钢滤网,且滤网应用泌水管紧密结合,避免漏浆㊂D.1.4㊀集水容器的量筒容积10mL,分度值0.2mL㊂D.1.5㊀能提供最大压力不低于0.80MPa的压缩空气气瓶㊂配置最大读数不小于1.0MPa,最小刻度值0.02MPa的压力表㊂D.2㊀试验步骤D.2.1㊀将装好滤网的泌水管插入密封座孔内,再将压滤容器与密封座旋紧㊂D.2.2㊀将按5.2.1~5.2.3规定搅拌好的浆体倒入已装配齐全的压滤容器内(自加水开始的7min内完成),倒入的浆体体积为200mL,为浆体测试前的体积㊂D.2.3㊀安装并旋紧上端密封盖,垂直放置在支架上,静置10min,上端连接压缩空气,开启压缩空气21阀,迅速加压至试验压力㊂D.2.4㊀保持试验压力5min后,关闭压缩空气阀,打开球阀阀门,利用余压使下部泌水管中的泌水全部流出,记录泌水体积,精确至0.1mL㊂D.3㊀试验结果计算与取值D.3.1㊀压力泌水率计算压力泌水率按式(D.1)计算㊂M yl=V1V0ˑ100% (D.1)㊀㊀式中:M yl 压力泌水率;V0 测试前浆体的体积,单位为毫升(mL)㊂V1 集水容器收集的泌水体积,单位为毫升(mL)㊂D.3.2㊀试验结果取值应取2个平行试验数据的算术平均值(精确至0.1%),作为压力泌水率的测试结果㊂31附㊀录㊀E(规范性)充盈度试验方法E.1㊀试验器具充盈度测试仪的结构见图E.1㊂内径为40mm的透明有机玻璃管,两端的直管夹角为120ʎ,每部分长度为500mm,两部分通过黏结剂密封黏结㊂图E.1㊀充盈度测试仪示意图E.2㊀试验步骤将按5.2.1~5.2.3规定制备好的压浆材料浆体静置5min后,通过漏斗灌入固定好的圆管两端水平的2根充盈度测试仪中㊂充完浆体后,用塑料薄膜密封圆管的两端,在20ħʃ2ħ条件下静置1h,观测充盈度测试仪管内部情况㊂E.3㊀试验结果判定E.3.1㊀2根充盈度测试仪的浆体中均没有直径大于3mm的气囊或水囊,在管道的两端没有泡沫层或泌水层,则判定充盈度合格㊂E.3.2㊀如果管内存在厚度超过1mm的泡沫层,或者存在直径大于3mm的气囊(或水囊),或者存在体积大于1mL的泌水,则判定充盈度不合格㊂E.3.3㊀当2根充盈度管中有1根充盈度不合格,应重新进行复测,复测仍有1根不合格者,判定为充盈度不合格㊂41。
预应力压浆料的详解与计算方法预应力压浆料的详解与计算方法引言预应力压浆料是一种专门用于预应力混凝土结构中的材料，主要作用是提高结构物的力学性能和耐久性。
本文将详细介绍预应力压浆料的组成、性质、制备方式、流变特性以及计算方法，帮助读者更好地了解和使用这种重要的建筑辅料。
概述预应力压浆料是一种以水泥为基础，掺入适量外加剂和添加剂配制而成的复合材料。
它具有高流动性和良好的泌水性，可以在模型内自由流动，充满所有的空间和角落。
预应力压浆料在浇注过程中，通过压力作用，将浆体压入预应力钢筋的孔道内，形成均匀、密实的混凝土结构。
这种材料的应用，可以显著提高结构物的强度、耐久性和抗疲劳性能。
详解预应力压浆料的制备方式简单，主要原材料为水泥、外加剂和添加剂。
其中，水泥是主要基材，要求其强度等级不低于42.5级，同时应选用低水化热的水泥，以减小浇注过程中的温度应力。
外加剂和添加剂的作用是改善浆体的流动性和泌水性，提高浆体与钢筋的粘结性能，常见的外加剂包括减水剂、缓凝剂、膨胀剂等。
预应力压浆料的制备工艺流程如下：先将水泥、外加剂和添加剂按照一定比例混合搅拌，然后加入适量的水进行搅拌，直至达到所需的流动性和泌水性。
在浇注过程中，可根据需要加入适量的微膨胀剂，以补偿混凝土的收缩。
计算方法预应力压浆料的计算方法主要包括单位体积所需的压力、剪应力、拉应力等计算公式。
其中，单位体积所需的压力可根据压浆料的密度和钢筋的截面积计算得出。
而剪应力和拉应力则可根据结构物的尺寸、钢筋的布置以及混凝土的强度等级进行计算。
在进行预应力压浆料的计算时，需要注意以下几点：1、准确计算结构物的尺寸和钢筋的布置，以便确定剪应力和拉应力的分布情况。
2、根据混凝土的强度等级和结构物的设计要求，选择合适的计算公式和参数。
3、考虑到预应力压浆料的流动性和泌水性，以及浇注过程中的充盈程度，可以适当增加单位体积所需的浆体量。
应用实例以一座预应力混凝土桥梁为例，采用预应力压浆料作为浇注材料。

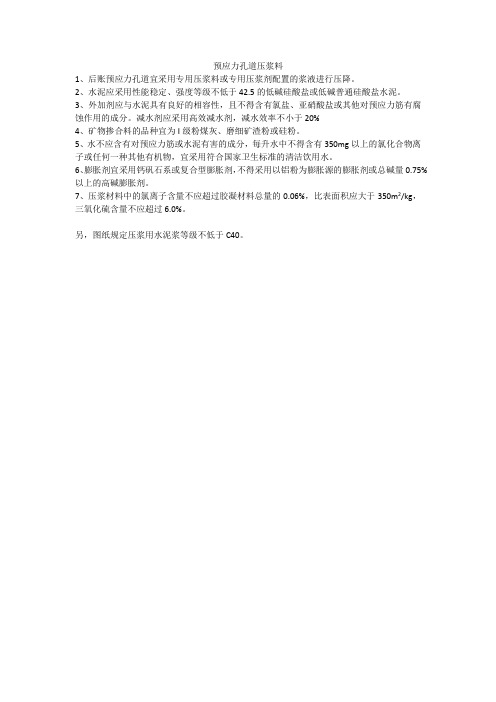

预应力孔道压浆料
1、后账预应力孔道宜采用专用压浆料或专用压浆剂配置的浆液进行压降。
2、水泥应采用性能稳定、强度等级不低于42.5的低碱硅酸盐或低碱普通硅酸盐水泥。
3、外加剂应与水泥具有良好的相容性，且不得含有氯盐、亚硝酸盐或其他对预应力筋有腐蚀作用的成分。
减水剂应采用高效减水剂，减水效率不小于20%
4、矿物掺合料的品种宜为I级粉煤灰、磨细矿渣粉或硅粉。
5、水不应含有对预应力筋或水泥有害的成分，每升水中不得含有350mg以上的氯化合物离子或任何一种其他有机物，宜采用符合国家卫生标准的清洁饮用水。
6、膨胀剂宜采用钙矾石系或复合型膨胀剂，不得采用以铝粉为膨胀源的膨胀剂或总碱量0.75%以上的高碱膨胀剂。
7、压浆材料中的氯离子含量不应超过胶凝材料总量的0.06%，比表面积应大于350m2/kg，三氧化硫含量不应超过6.0%。
另，图纸规定压浆用水泥浆等级不低于C40。
预应力孔道压浆配合比
预应力孔道压浆配合比是指在混凝土结构中进行预应力施工时，需要在预应力管道中注入压浆料，以使预应力钢筋产生预压力，从而提高混凝土结构的承载能力和耐久性。
预应力孔道压浆配合比的选择对于保证压浆料的质量和预应力效果非常重要。
一般来说，预应力孔道压浆配合比应根据混凝土强度等级、环境温度、预应力钢筋直径和长度、压浆料的种类和性能等因素进行选择。
以下是一些常见的预应力孔道压浆配合比方案：
1. C30混凝土，环境温度20℃，预应力钢筋直径为10mm，长度为30m，压浆料为普通硅酸盐水泥浆，配合比为水泥：砂：水=1:3:0.4。
2. C50混凝土，环境温度20℃，预应力钢筋直径为12mm，长度为30m，压浆料为高强度水泥砂浆，配合比为水泥：砂：水=1:2:0.5。
3. 钢束预应力混凝土，环境温度20℃，预应力钢筋直径为16mm，长度为30m，压浆料为环氧树脂灌浆料，配合比为环氧树脂：硬化剂=1:1。
需要注意的是，在进行预应力孔道压浆配合比的选择和使用过程中，应当严格按照规范和操作要求进行，确保施工
质量和结构安全。
同时，应当根据具体情况进行配合比的调整和优化，以满足工程实际需要。
预应力孔道压浆讲义一、预应力孔道压浆的基本概念在预应力结构中，预应力筋（如钢绞线）被预先施加了拉力，以增强结构的承载能力和耐久性。
而预应力孔道压浆则是在预应力筋布置完成后，通过向预留的孔道中灌注水泥浆，使预应力筋与周围的混凝土形成一个整体，从而保证预应力的有效传递，并提高结构的抗腐蚀能力和耐久性。
二、预应力孔道压浆的作用（一）保护预应力筋预应力筋长期处于高应力状态下，如果不进行有效的防护，容易受到腐蚀和损伤。
压浆后的水泥浆包裹住预应力筋，能够隔绝空气和水分，防止其锈蚀。
（二）增强结构的整体性通过压浆，使预应力筋与周围的混凝土紧密结合，共同工作，提高了结构的整体性和抗震性能。
（三）提高预应力的传递效率水泥浆填充了孔道中的空隙，确保预应力能够均匀地传递到整个结构中，从而充分发挥预应力的作用。
三、预应力孔道压浆的材料要求（一）水泥通常采用强度等级不低于 425 的硅酸盐水泥或普通硅酸盐水泥。
水泥的质量应符合国家标准，不得使用过期、受潮结块的水泥。
（二）水应采用清洁的饮用水，水中不应含有对水泥浆性能有不利影响的物质。
（三）外加剂为了改善水泥浆的性能，如流动性、泌水率、膨胀性等，可适量添加外加剂。
但外加剂的品种和用量应经过试验确定，并符合相关规范的要求。
四、预应力孔道压浆的设备（一）压浆泵压浆泵应能连续均匀地输送浆液，其额定压力应大于压浆最大压力的 15 倍。
（二）储浆桶用于储存搅拌好的水泥浆，应具备搅拌功能，以防止水泥浆沉淀。
（三）压浆管压浆管应具有足够的强度和柔韧性，连接牢固，不得有漏浆现象。
（四）压力表用于测量压浆压力，其精度不应低于 15 级。
五、预应力孔道压浆的施工工艺（一）准备工作1、清理孔道在压浆前，应先用高压水冲洗孔道，去除孔道内的杂物和积水。
2、安装压浆阀和排气管在孔道的两端安装压浆阀和排气管，确保压浆时浆液能够顺利进入孔道，同时排出孔道内的空气。
（二）水泥浆的搅拌1、按照配合比准确称量原材料。
预应力孔道压浆操作规程预应力孔道压浆是预应力结构施工中的关键工序，其质量直接关系到预应力结构的耐久性和安全性。
为了确保压浆工作的顺利进行和质量可靠，特制定本操作规程。
一、施工准备1、材料准备（1）水泥：应采用强度等级不低于 425 级的硅酸盐水泥或普通硅酸盐水泥，其质量应符合国家标准。
（2）水：宜采用清洁的饮用水。
（3）外加剂：根据需要可掺入适量的外加剂，如减水剂、膨胀剂等，但外加剂的品种和用量应通过试验确定，并符合相关标准的要求。
2、设备准备（1）压浆泵：应选用性能可靠、能连续作业的压浆泵，其额定压力应大于压浆最大压力的 15 倍。
（2）储浆桶：具有搅拌功能，容量应满足压浆的需要。
（3）压浆管：应采用高强橡胶管或金属管，其内径不宜小于 20mm。
（4）压力表：精度不应低于 15 级，最大量程应使实际工作压力在其量程的 25%～75%之间。
3、孔道准备（1）在压浆前，应先用压力水冲洗孔道，排除孔道内的杂物和积水。
（2）对孔道两端的锚具进行封堵，确保压浆时不漏浆。
二、浆液制备1、配合比设计根据设计要求和试验确定浆液的配合比，一般水胶比宜控制在026~028 之间。
2、搅拌（1）先将水加入搅拌桶中，再加入水泥和外加剂，搅拌均匀。
（2）搅拌时间不宜少于 2min，直至浆液均匀无结块。
3、浆液性能检测（1）浆液的流动度应控制在 14~22s 之间。
（2）浆液的泌水率应小于 2%。
（3）浆液的膨胀率应小于 5%。
三、压浆操作1、压浆顺序应先下后上，依次进行压浆。
2、压浆压力一般控制在 05~07MPa 之间，当孔道较长或采用一次压浆时，最大压力不宜超过 10MPa。
3、压浆速度应缓慢均匀，不得中断，直至孔道另一端饱满并排出与规定流动度相同的浆液为止。
4、持压压浆完成后，应保持压力不少于 2min，以确保孔道内浆液饱满密实。
5、封闭排气孔和压浆孔持压结束后，应及时封闭排气孔和压浆孔。
四、质量检查1、压浆过程中，应随时检查压浆压力和浆液的流动度，如有异常应及时调整。
