预应力管道灌浆检测方法介绍

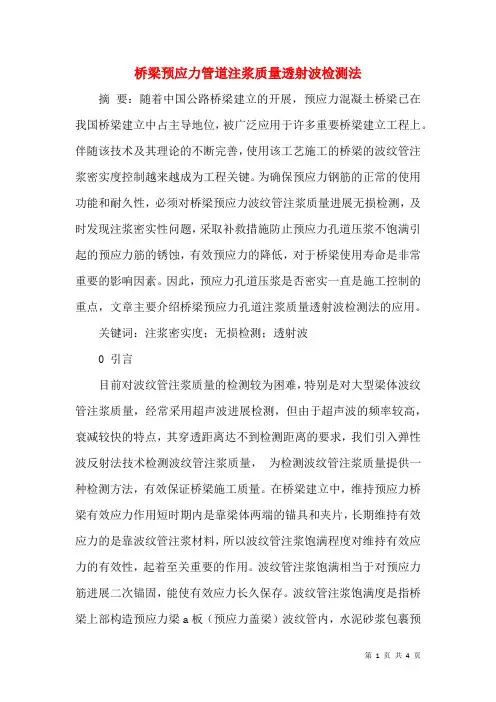

桥梁预应力管道注浆质量透射波检测法摘要：随着中国公路桥梁建立的开展，预应力混凝土桥梁已在我国桥梁建立中占主导地位，被广泛应用于许多重要桥梁建立工程上。

伴随该技术及其理论的不断完善，使用该工艺施工的桥梁的波纹管注浆密实度控制越来越成为工程关键。

为确保预应力钢筋的正常的使用功能和耐久性，必须对桥梁预应力波纹管注浆质量进展无损检测，及时发现注浆密实性问题，采取补救措施防止预应力孔道压浆不饱满引起的预应力筋的锈蚀，有效预应力的降低，对于桥梁使用寿命是非常重要的影响因素。

因此，预应力孔道压浆是否密实一直是施工控制的重点，文章主要介绍桥梁预应力孔道注浆质量透射波检测法的应用。

关键词：注浆密实度；无损检测；透射波0 引言目前对波纹管注浆质量的检测较为困难，特别是对大型梁体波纹管注浆质量，经常采用超声波进展检测，但由于超声波的频率较高，衰减较快的特点，其穿透距离达不到检测距离的要求，我们引入弹性波反射法技术检测波纹管注浆质量，为检测波纹管注浆质量提供一种检测方法，有效保证桥梁施工质量。

在桥梁建立中，维持预应力桥梁有效应力作用短时期内是靠梁体两端的锚具和夹片，长期维持有效应力的是靠波纹管注浆材料，所以波纹管注浆饱满程度对维持有效应力的有效性，起着至关重要的作用。

波纹管注浆饱满相当于对预应力筋进展二次锚固，能使有效应力长久保存。

波纹管注浆饱满度是指桥梁上部构造预应力梁a板（预应力盖梁）波纹管内，水泥砂浆包裹预应力筋占波纹管体积的饱满程度。

桥梁预应力管道注浆质量检测目前没有较好的手段，以前主要是通过钻孔破检，但钻孔对构造破坏较大，且只是一孔之见，不能全面真实反响管道注浆情况。

无损检测方面，目前有如下几种技术：1、射线法，该方法对人体有害，在检测时需要确保一定的平安范围，且穿透能力有限，因而应用相对较少；2、红外热成像技术，理论上可用于波纹管注浆检测，但在应用时，需对被测物体进展整体恒温或局部瞬时加温处理，并且检测时间及过程要求也比较严格，探测深度也很有限，精度低，无法广泛使用；3、冲击回波法，该方法效率低，分辨率低，对塑料波纹管灌浆质量的检测有难度，且缺陷判定依据也需进一步深入研究；4、地质雷达法，因为电磁波受到金属波纹管屏蔽作用，导致地质雷达只能用于塑料波纹管的注浆质量检测，另外，纵横分布的钢筋对雷达信号产生强烈的干扰，检测效果也有待进一步验证。

预应力孔道灌浆密实度检测要点与传统的混凝土桥梁相比，预应力混凝土桥梁因其承载能力强、刚度大和造型美观等优点被广泛应用于高速公路桥梁工程建设中。

但目前在桥梁预应力施工过程中，会产生孔道压浆不密实的问题，引发预应力混凝土桥梁病害。

孔道压浆是指将某一固定比例外加剂添加至水泥浆内，把形成的混合物从孔道一端压入，另一端排出（此时为浓浆），之后再做封闭处理。

该过程主要是利用混合混凝土浆体比重大的特点，把孔道内的气体挤出道外，并用浆液将孔道充满，进而达到保护预应力筋的目的。

此外，充满整个孔道的浆液在完全固结后能够对钢绞线施加较大的握裹力，同样能够起到保证预应力桥梁结构稳定安全的目的。

若压浆不密实，就会缩短预应力钢绞线的使用寿命和使用效率，严重的可能发生安全质量事故。

因此，孔道的压浆密实度对预应力混凝土桥梁的后期工作性能非常重要，其质量的优劣与预应力钢绞线的使用质量及其使用年限息息相关，其施工质量决定着整个结构施工的安全与稳定。

在桥梁的预应力孔道中，压浆体是否密实直接决定梁体结构是否完整与可靠。

所以必须采用合理的检测手段，才能保证检测结果的准确性。

1、冲击回波法冲击回波法是在预应力孔道处的混凝土表面利用一个瞬时的机械冲击产生低频的应力波，应力波传播到结构内部被构件底面或缺陷表面反射回来，并在构件表面、内部缺陷表面或构件底部之间来回反射产生瞬时共振，其共振频率能在振幅谱中辨别出来，然后通过对反射回来的应力波进行时域分析与频域分析，就能确定预应力孔道灌浆不密实区域。

冲击回波法检测桥梁预应力孔道施工质量隐患时，对预应力孔道缺陷类型定性检测效果较好，但定量检测效果不理想。

2、射线辐射法射线辐射法是利用不同物质对射线的吸收率有所差异的原理来进行测试的，即充填密实的部分对射线的吸收率高，透射射线的感光度较低，而有空洞的部分则相反，对射线的吸收率低，透射射线的感光度较高，因此只要采用感光胶片来检测透射射线的强度并通过感光胶片感光的浓淡程度就可以检测出预应力孔道灌浆的密实程度。

预应力孔道灌浆饱满度检测方法综述摘要：对于后张法预制梁，孔道灌浆质量的好坏是预应力钢绞线在桥梁运营期间能否正常发挥作用的重要影响因素之一。

灌浆不密实，孔道内有空隙，钢绞线没有被完全包裹，桥梁服役期完全暴露在自然环境，大气中的水、空气等进入这些空隙，就会侵蚀钢绞线，尤其是在高应力状态下更容易发生锈蚀、断裂，直接影响到桥梁的安全性、可靠性。

近年由于灌浆质量差而发生的桥梁事故屡见不鲜，所以对灌浆质量的检测显得尤为重要。

关键词：灌浆饱满度探地雷达法冲击回波法超声波法衰减法射线法引言目前孔道灌浆饱满度的无损检测方法有多种，主要有：射线法、探地雷达法、冲击回波法、超声波法、全长衰减法、全长波速法等；从近年发表的文献看，国内学者的研究方向主要集中在冲击回波法、探地雷达法和超声波法上，成果也越来越丰富。

鉴于此现状，有必要系统得对孔道灌浆饱满度检测方法做深入的分析、归纳、总结，并在此基础上探讨检测技术的发展前景。

1 孔道灌浆饱满度检测方法1.1 探地雷达法探地雷达的基本原理是：脉冲电磁波信号遇到介电常数不同的界面时，会产生反射，根据有无反射信号可以判断介质分布；进一步分析反射信号的波形、振幅的变化可以推断出介质的空间位置、结构、形态等。

当孔道灌浆不密实时，不密实部分一般会由空气或水填充，它们与混凝土、钢筋的介电常数有很大差异，有很强的反射信号；有空洞存在时，雷达波衰减较慢，甚至出现振幅增大的特点；不密实处由水填充时，会有强烈的反射信号，振幅衰减很快[1]预应力孔道一般都是由预埋在梁体内的金属波纹管成型的，再加上梁体内纵横分布的钢筋，这对电磁波会产生很大干扰，虽然有学者进行过模拟（正演）[2]和实测，但用探地雷达检测孔道灌浆质量局限性还是较大，检测效果还有待进一步验证。

1.2 冲击回波法冲击回波法原理：利用一个瞬时机械冲击产生的低频应力波，在构件内部缺陷表面、构件底部产生反射，通过频谱分析提取反射回波频率；根据冲击回波理论，回波信号的主频有下式[3]：式中为回波信号主频，为形状系数，为混凝土波速度，为混凝土板厚；由此式可确定缺陷深度。

冲击回波法在桥梁预应力管道灌浆质量检测中的应用分析一、冲击回波法原理及特点冲击回波法是一种利用超声波对材料进行非破坏检测的方法。

它利用超声波在材料中传播时的特性，通过测量超声波在材料中传播的时间和波形，来推断材料的内部缺陷、结构和材料的物理、力学性能等信息。

与传统的破坏性检测方法相比，冲击回波法具有速度快、成本低、无损伤等优点，因此在工程领域得到了广泛应用。

冲击回波法的原理是利用超声波在材料中传播时的速度和反射现象来检测材料内部的结构。

当超声波穿过材料时，如果遇到材料内部的缺陷或介质变化，就会发生回波现象。

通过测量回波的时间和波形，就可以判断材料的内部结构和质量。

冲击回波法还可以根据声波在材料中传播的速度来推断材料的物理性能，如密度、弹性模量等。

由于冲击回波法具有非破坏、快速、准确等特点，因此在桥梁预应力管道灌浆质量检测中得到了广泛应用。

1. 检测灌浆质量桥梁预应力管道灌浆是桥梁建设中非常重要的一个环节，而灌浆质量的好坏直接关系到管道的使用寿命和安全性。

传统的灌浆质量检测方法需要进行破坏性检测，而且检测效率低，成本高。

而冲击回波法可以通过测量超声波在管道中传播的时间和波形，来判断管道内部是否存在空洞、裂缝等缺陷，并对灌浆质量进行快速、准确的评估。

这种非破坏的检测方法不仅能够提高工作效率，还能够减少工程成本和减少对桥梁结构的破坏，因此在桥梁预应力管道灌浆质量检测中得到了广泛应用。

2. 监控灌浆工艺在桥梁预应力管道灌浆过程中，灌浆工艺的控制对灌浆质量具有重要的影响。

而冲击回波法可以实时监测灌浆过程中管道内部的情况，及时发现灌浆不均匀、气泡、空洞等问题，并通过实时监控和反馈，对灌浆工艺进行调整和控制，保证灌浆质量达标。

这种实时监控和反馈的方式，大大提高了灌浆工艺的控制精度，从而保证了管道灌浆质量。

1. 高效快速2. 无损伤冲击回波法是一种非破坏性检测方法，它不需要对管道进行破坏性的检测，不会对管道结构造成损伤。

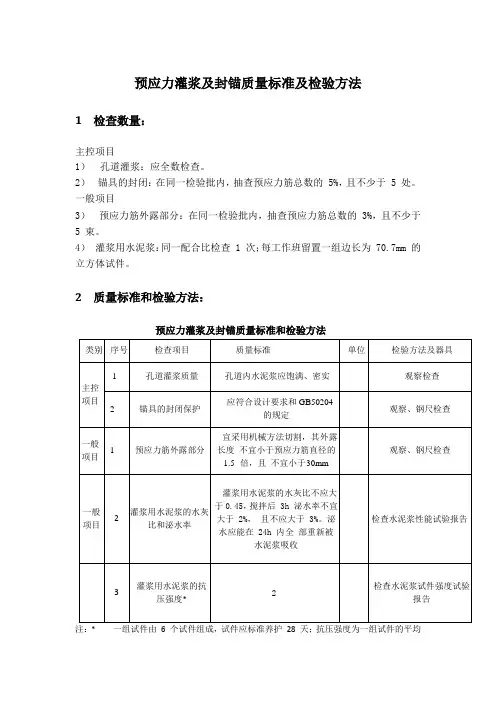

预应力灌浆及封锚质量标准及检验方法
1 检查数量：
主控项目
1）孔道灌浆：应全数检查。

2）锚具的封闭：在同一检验批内，抽查预应力筋总数的 5%，且不少于 5 处。

一般项目
3）预应力筋外露部分：在同一检验批内，抽查预应力筋总数的 3%，且不少于5 束。

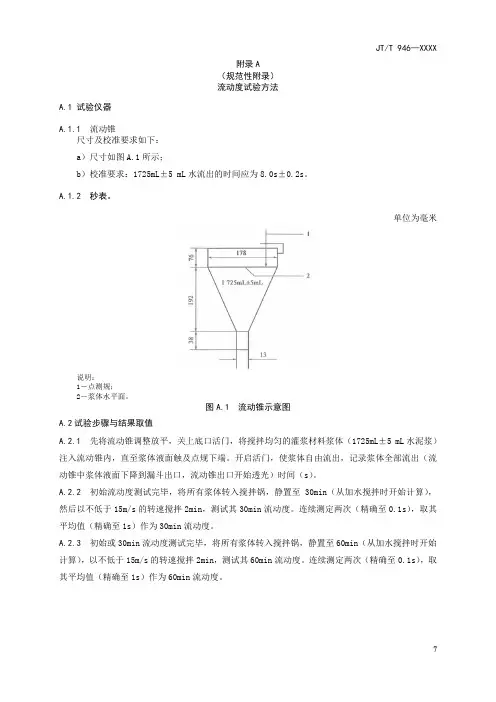

4）灌浆用水泥浆：同一配合比检查 1 次；每工作班留置一组边长为 70.7mm 的立方体试件。

2 质量标准和检验方法：
预应力灌浆及封锚质量标准和检验方法
值，当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间 4 个试件强度的平均值。

桥梁预应力孔道注浆质量检测探讨摘要：桥梁预应力孔道压浆质量对桥梁预应力结构的耐久性起到关键性作用。

如何正确准确的对孔道注浆质量进行检测是关乎到桥梁的性能，使用寿命和桥梁安全问题的重要工作。

本文对桥梁预应力孔道注浆质量检测进行阐述关键词：预应力桥梁质量检测中图分类号： u445 文献标识码： a 文章编号：前言：混凝土桥梁损伤表现形式多样，如预应力损失、混凝土破损开裂、钢筋锈蚀、支座脱空等，这些损伤导致了混凝土桥梁整体刚度和承载力的下降，是引起桥梁病害的重要原因。

为了加强对桥梁施工质量的过程控制，消除施工过程中的质量缺陷，对预应力桥梁的预应力管道（波纹管）的注浆质量检测，是确保桥梁施工质量达到设计要求和合理受力状态的一个重要控制环节。

一、钻芯检测法钻芯检测法是一种有损的检测方法。

它通常是在发现存在灌浆质量时使用。

该方法是最早被用来检测灌浆缺陷的方法，属于一种局部破损的检测手段。

其优点在于直观有效，简单省时，缺点则是工作量大、效率低、费用高，而且容易造成预应力钢绞线的损伤。

正是基于这些缺点这种方法并不是桥梁预应力孔道注浆质量检测的主要方法这里就不进行详细阐述了。

二、无损检测技术为了加强对施工质量的过程控制，确保施工质量达到设计要求，探索对梁体预应力管道位置及注浆质量及混凝土的整体浇筑质量和保护层厚度、裂缝等进行质量无损检测是重要的质量控制手段。

无损检测技术是基于波的反射、叠加、干涉、开普勒理论等原理通过采用先进的技术、仪器综合分析的多种测试方法。

（1）冲击回波法检测预应力注浆孔道压浆质量冲击回波技术是上世纪80年代中期由美国cornell大学与国家标准技术研究院率先提出的,用于对混凝土和砌体结构进行无损评价。

该方法能够单点测试,其结果反映的是测点处混凝土内部的质量情况,该检测仅需要一个测试面,测试过程简便、结果客观。

测试原理：冲击回波法是通过弹性冲击从而产生的瞬时应力波。

通过一个坚硬的小钢球或使用小铁锤来敲击混凝土的外表面，在混凝土预留孔的表面上便产生了一个瞬时的机械冲击进而产生低频的应力波,应力波传播到混凝土结构的内部,存在缺陷表面或构件底面反射回来不同效果的冲击波。

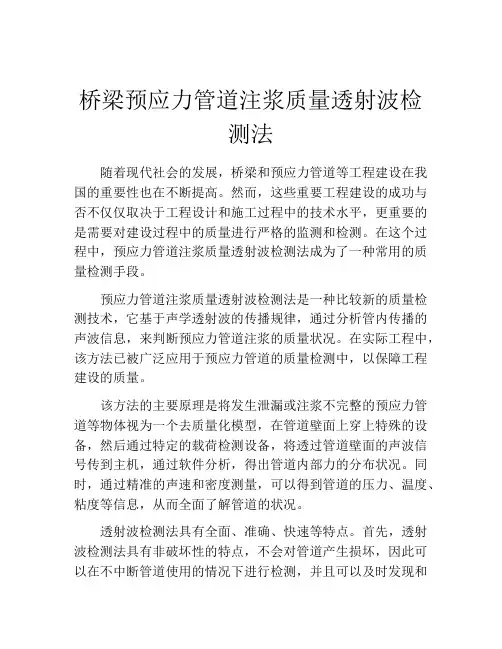

桥梁预应力管道注浆质量透射波检测法随着现代社会的发展，桥梁和预应力管道等工程建设在我国的重要性也在不断提高。

然而，这些重要工程建设的成功与否不仅仅取决于工程设计和施工过程中的技术水平，更重要的是需要对建设过程中的质量进行严格的监测和检测。

在这个过程中，预应力管道注浆质量透射波检测法成为了一种常用的质量检测手段。

预应力管道注浆质量透射波检测法是一种比较新的质量检测技术，它基于声学透射波的传播规律，通过分析管内传播的声波信息，来判断预应力管道注浆的质量状况。

在实际工程中，该方法已被广泛应用于预应力管道的质量检测中，以保障工程建设的质量。

该方法的主要原理是将发生泄漏或注浆不完整的预应力管道等物体视为一个去质量化模型，在管道壁面上穿上特殊的设备，然后通过特定的载荷检测设备，将透过管道壁面的声波信号传到主机，通过软件分析，得出管道内部力的分布状况。

同时，通过精准的声速和密度测量，可以得到管道的压力、温度、粘度等信息，从而全面了解管道的状况。

透射波检测法具有全面、准确、快速等特点。

首先，透射波检测法具有非破坏性的特点，不会对管道产生损坏，因此可以在不中断管道使用的情况下进行检测，并且可以及时发现和解决管道内部存在的质量问题，避免出现质量问题后才注意检查的情况。

其次，该方法的检测精度高，可以对管道内部的质量状况进行全面、准确的评估，同时能够精确定位存在问题的管段，为后续的检修或更换工作提供保证。

最后，透射波检测法的检测效率非常高，可以对管道的质量状况进行快速的评估，从而可以快速地发现质量问题，降低质量事故的发生概率。

当然，透射波检测法的应用也存在一些限制。

首先，需要建立精确的有限元模型，以提高检测的准确度。

其次，为了能够准确地捕捉到预应力管道内部的信号，需要使用高灵敏度的仪器设备。

最后，在检测过程中需要采取一系列措施来减少外界干扰，例如合理布置检测设备、降低探头之间的干扰等。

总之，预应力管道注浆质量透射波检测法作为一种非常常用的质量检测手段，具有广泛的应用前景。

桥梁预应力孔道注浆密实度无损检测技术规程桥梁预应力孔道注浆密实度无损检测技术规程随着城市化进程的不断加速，桥梁的建设成为了城市发展的重要组成部分。

而桥梁的安全性和稳定性则直接关系到人民群众的生命财产安全。

因此，桥梁的建设和维护显得尤为重要。

预应力孔道注浆是桥梁建设中常见的一种加固方法。

在施工过程中，通过在混凝土构件内铺设钢筋或钢缆，并在预应力孔道内注入浆液，使其固化后形成预应力，从而提高混凝土构件的承载能力和抗震能力。

然而，由于施工操作的复杂性以及注浆浆液的质量控制问题，预应力孔道注浆质量并不稳定，密实度不够，导致注浆后混凝土构件的承载能力和耐久性不足。

为了解决这一问题，提高预应力孔道注浆质量，保障桥梁的安全性，无损检测技术应运而生。

这种技术可以通过非破坏性检测方法，对预应力孔道注浆质量进行评估，指导施工操作，保证注浆质量。

无损检测技术的具体实施步骤如下：1. 确定检测位置：在进行无损检测前，需要先根据桥梁设计图纸确定预应力孔道位置，并在预应力孔道上标记出检测位置。

2. 安装检测仪器：检测仪器包括测压计、测量管、压力表等，需要按照说明书正确安装并接线。

3. 检测前准备：在进行无损检测前，需要将注浆孔道表面清洗干净，并确保注浆浆液已经固化。

4. 检测过程：将测量管插入预应力孔道内部，将压力表和测压计与测量管相连，通过压力表施加压力，测量管内的浆液流动情况。

根据流动情况，可以判断注浆密实度。

5. 检测结果分析：根据测量结果，可以计算出注浆密实度，判断注浆质量是否符合要求。

如果注浆密实度不足，需要进行重新注浆或者其他加固措施。

桥梁预应力孔道注浆密实度无损检测技术是一种非常实用的技术手段，可以对注浆质量进行评估，保证桥梁的安全性和稳定性。

在实际工程中，需要严格按照技术规程操作，确保检测准确性和可靠性。

预应力管道压浆质量无损检测方法分析及研究摘要：预应力管道压浆质量的好坏直接影响到桥梁的使用寿命，而目前预应力管道压浆质量检测手段尚不完善。

本文综合调研国内外管道压浆检测技术研究及应用情况，分析比较了超声波法、冲击回波法、探地雷达法等无损检测理论基础和检测技术，为工程实际应用提供参考及依据。

关键词：预应力管道, 压浆质量, 无损检测, 超声波, 冲击回波, 探地雷达0 引言随着英国南威尔士的Ynys-y-Gwas预应力混凝土大桥的倒塌；因孔道压浆不密实，导致桥梁的安全度降低，美国康涅狄格州Bissell大桥在使用了35年后不得不重建；广东海印大桥的斜拉索因锈蚀而发生断裂；四川宜宾金沙江拱桥因吊杆腐蚀造成部分桥面垮塌等预应力桥梁混凝土质量问题的出现，预应力管道灌浆质量逐渐受到关注，大量的科研工作者相继开展相关研究工作。

丁庆军等研究了混合料对超细灌浆水泥流变性能的影响[1]，张弛等研究了高效减水剂与矿物掺合料对水泥基材料流变性能的影响[2]。

2001年, 我国交通部将后张预应力管道压浆不密实问题列为公路桥梁建设中的十大质量通病之一[3-4]。

目前，预应力孔道压浆不密实问题是预应力砼结构桥梁工程的质量通病。

如果预应力孔道压浆质量存在缺陷，将会导致预应力筋受腐蚀而降低使用性能，从而降低桥梁结构的安全性和耐久性。

孔道压浆质量不足，其直接影响混凝土桥梁结构服役若干年后预应力钢筋产生锈蚀，当锈蚀到达一定程度后将导致预应力筋失效，甚至导致结构承载力部分或全部丧失，这种病害在预应力体系中对结构承载力起主要作用的结构部位更为致命，因为它可能引起桥梁结构在运营中无先兆的发生破坏，这将对人生安全和社会财产造成重大损失。

由于目前国内桥梁工程界在孔道压浆施工方面的整体技术水平尚不成熟，同时也缺乏有效与完善的预应力压浆质量检测方法，压浆质量很难得到保证。

近年来，国外预应力压浆的无损检测技术得到快速的发展，但目前也无十分成熟的检测技术，如检测精度的提高，填充度(有害残留空气量)的确认及适用范围等问题尚待研究与解决，国内孔道压浆检测方面尚无较系统的研究课题。
